打開電感計算功能

選擇Apparent視在電感

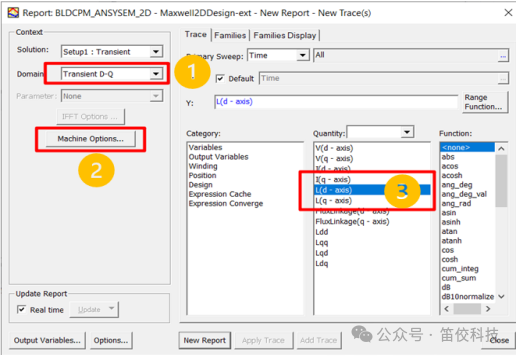

后處理報告中查看瞬態DQ軸結果

(1) Transient D-Q

• 瞬態DQ軸結果

(2) Machine Options

• 設置電機參數

(3) 查看結果

• 結果為時域數據

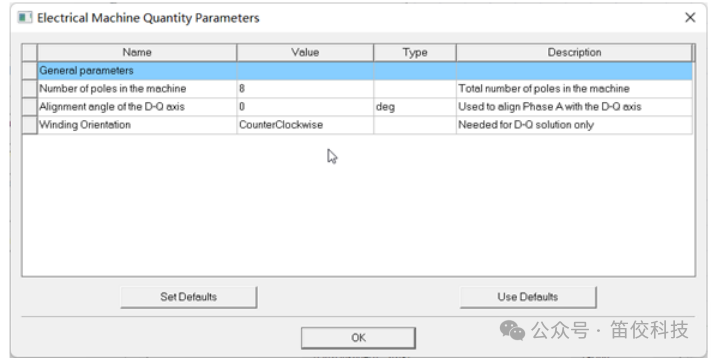

設置電機參數

(1) 正確設置電機參數

• 電機極數
• DQ軸對齊角度（感應電機可忽略該設置）
• 繞組方向

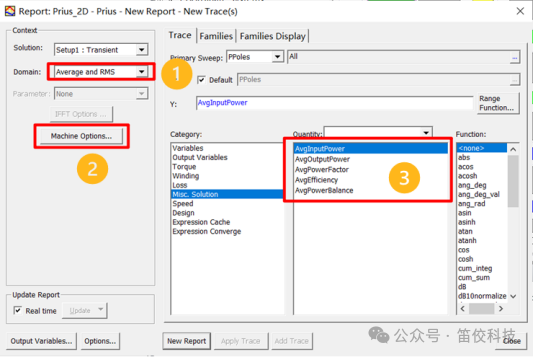

后處理報告中查看穩態結果

(1) Average and RMS

• 平均值和有效值

(2) Machine Options

• 設置電機參數

(3) 查看結果

• 結果為avg值或rms值

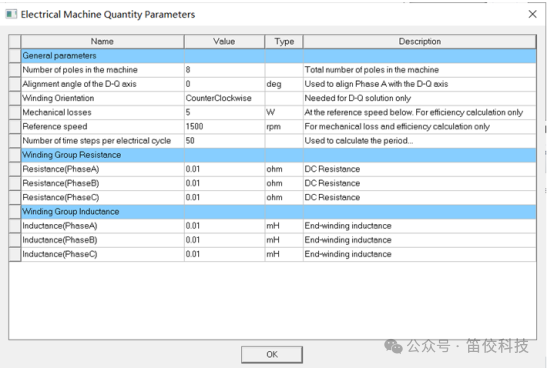

設置電機參數

(1) 正確設置電機參數

• 電機極數
• DQ軸對齊角度
• 繞組方向
• 機械損耗
• 機械損耗參考轉速
• 每個電周期時間步數
• 每相電阻
• 每相端部漏感(附加電感)

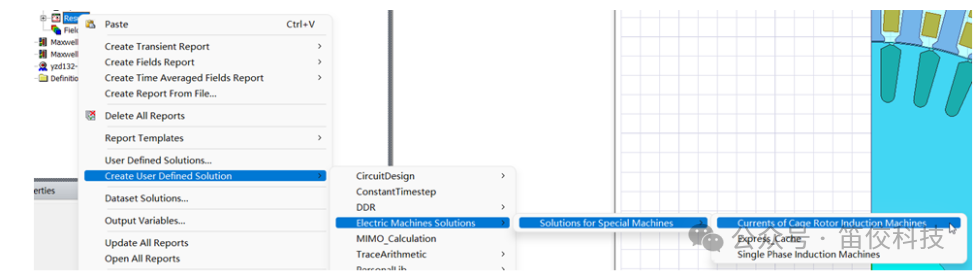

鼠籠轉子電流

使用UDO
