前言
效率一向是工程師比較注重的問題,為了提高工作效率,工程師絞盡腦汁。而在SOLIDWORKS Electrical繪制plc原理圖時能有效提高PLC圖紙的出圖效率,并且可以減少數據誤差。

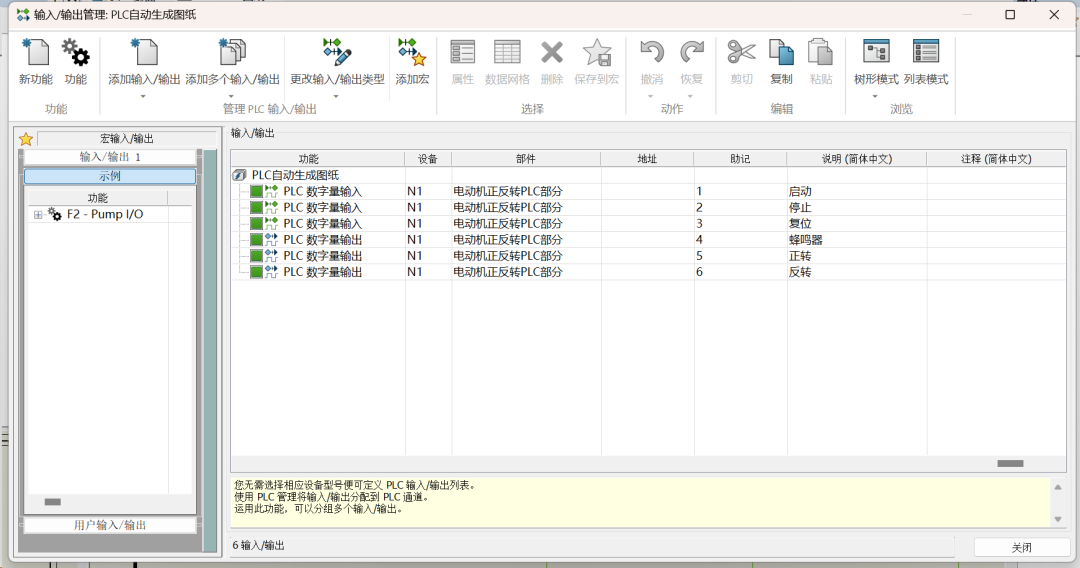

在SOLIDWORKS Electrical繪制PLC圖紙時,可以先創建PLC輸入/輸出類型,以便后續引用。使用“添加多個輸入/輸出”功能可以批量添加輸入/輸出類型,添加完輸入/輸出后;若是發現類型不對,可以使用“更改PLC輸入/輸出類型”功能,來批量更改類型。

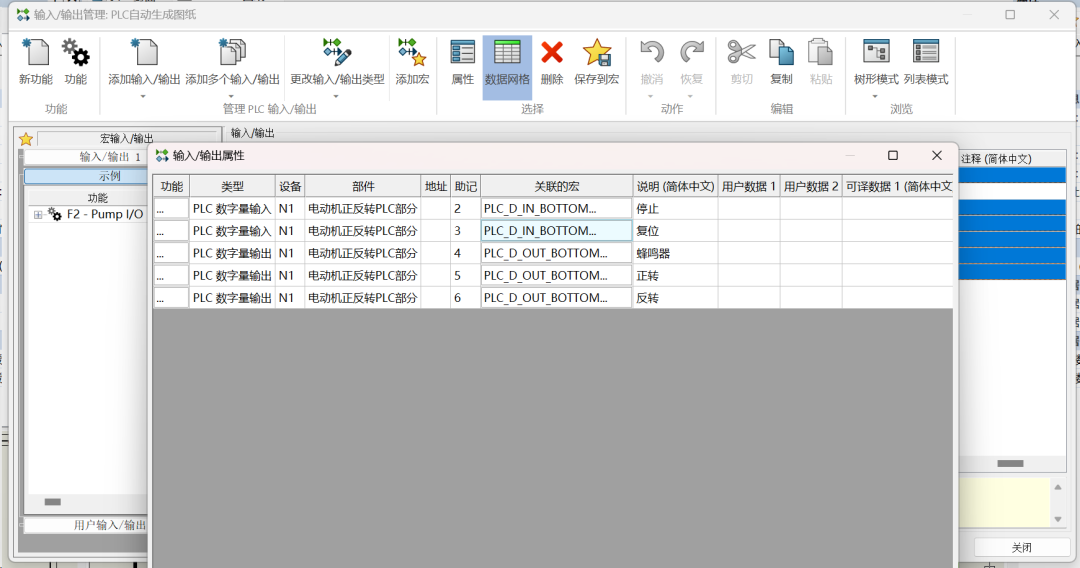

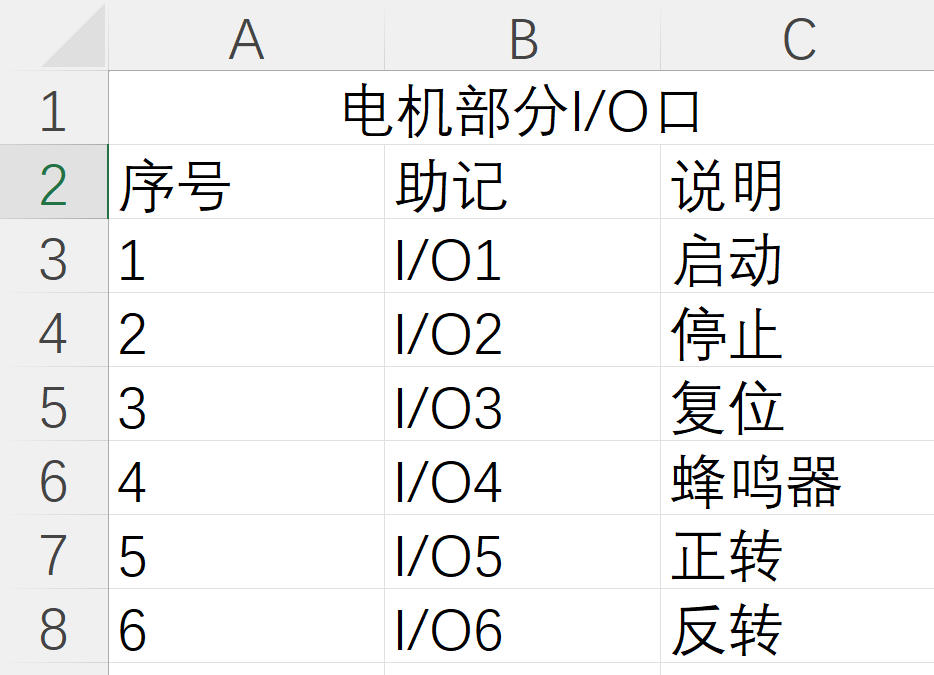

使用“數據網格”可將通過PLC編譯軟件導出的EXCEL表格信息快速復制粘貼上。

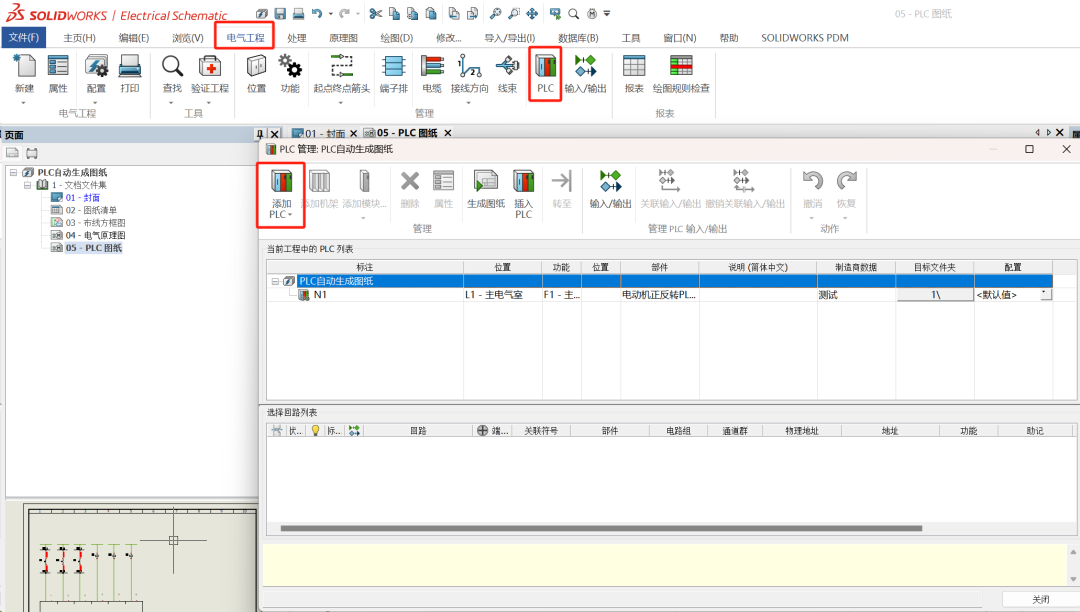

進行PLC型號的選型,在“電氣工程”菜單欄下,選擇“PLC”命令,使用”添加PLC“功能,添加PLC設備型號。

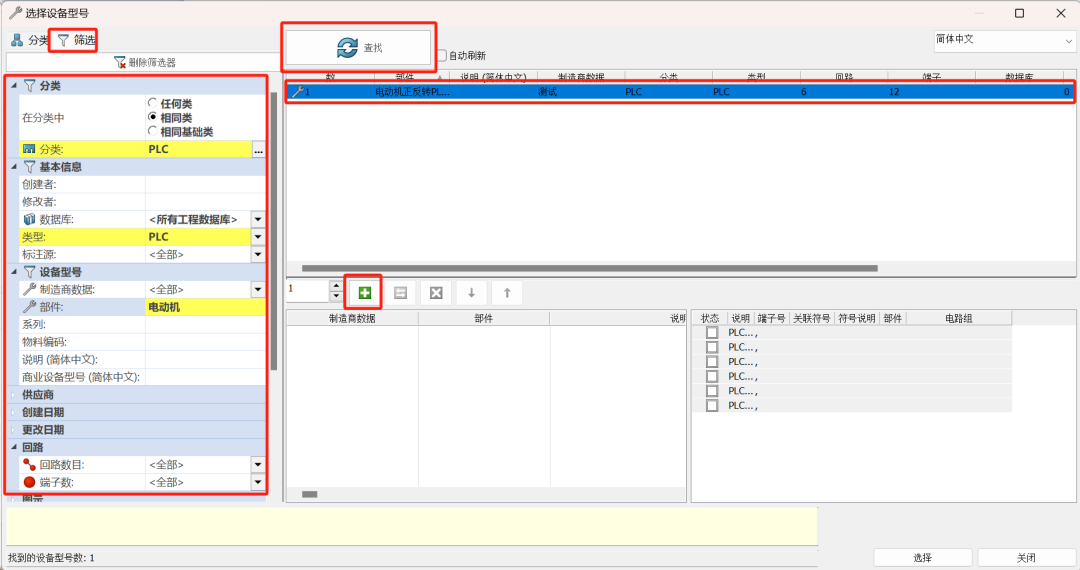

使用篩選命令,輸入關鍵信息,更快捷的添加PLC設備型號。

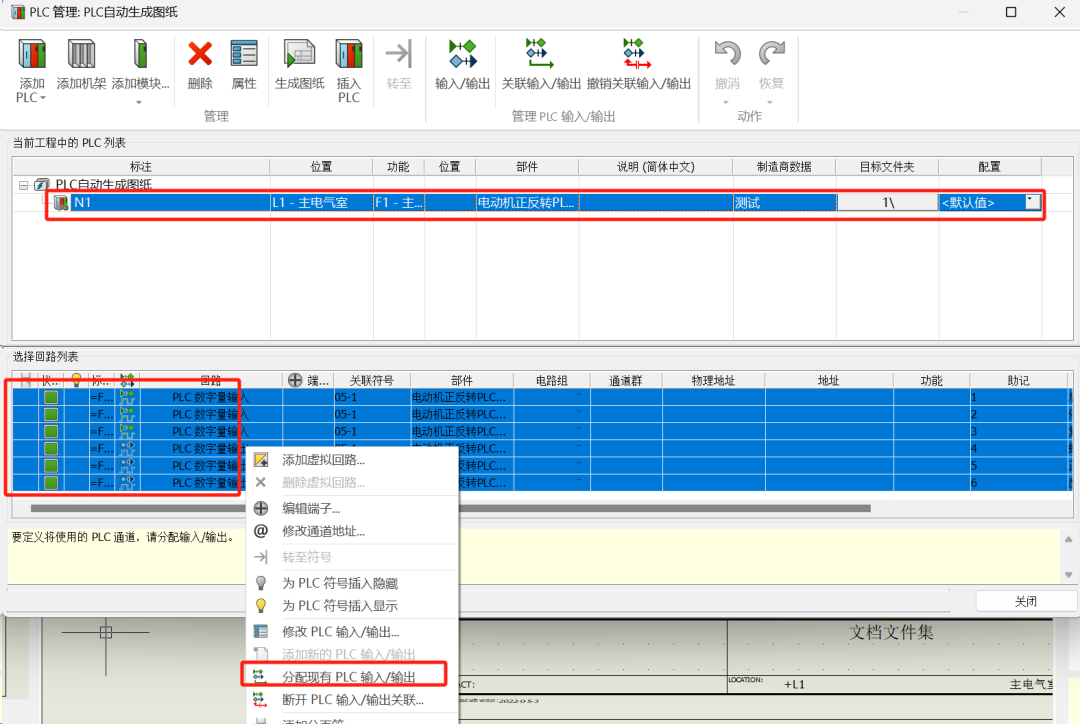

選型完成后,需要分配在步驟1時已做好的輸入、輸出類型,右鍵型號的輸入、輸出信息,選擇“分配現有PLC輸入/輸出”功能。

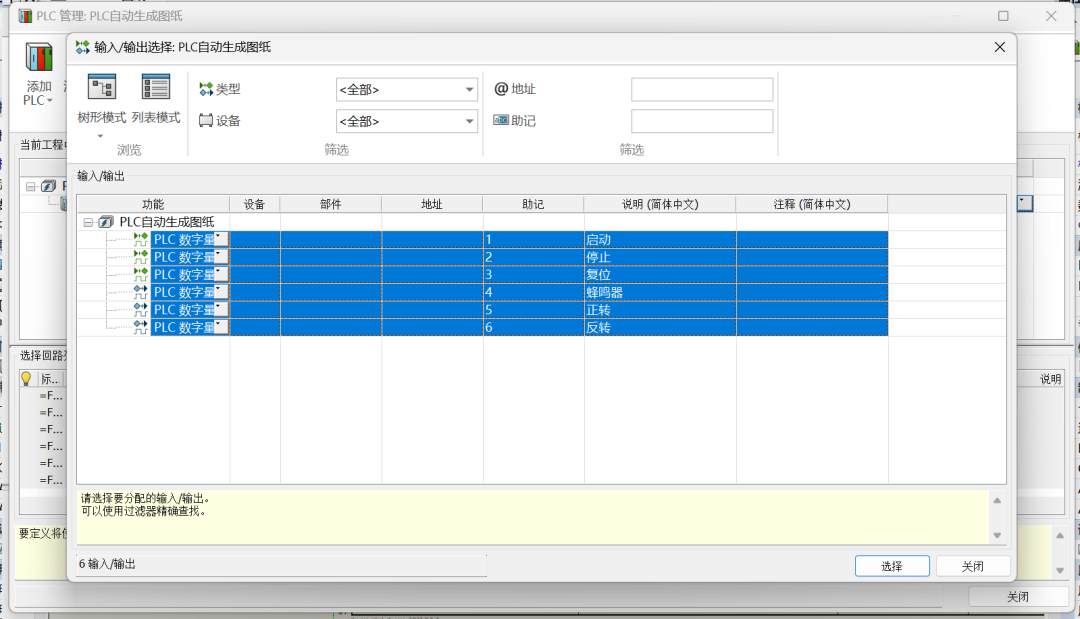

選項已做好的輸入、輸出信息。

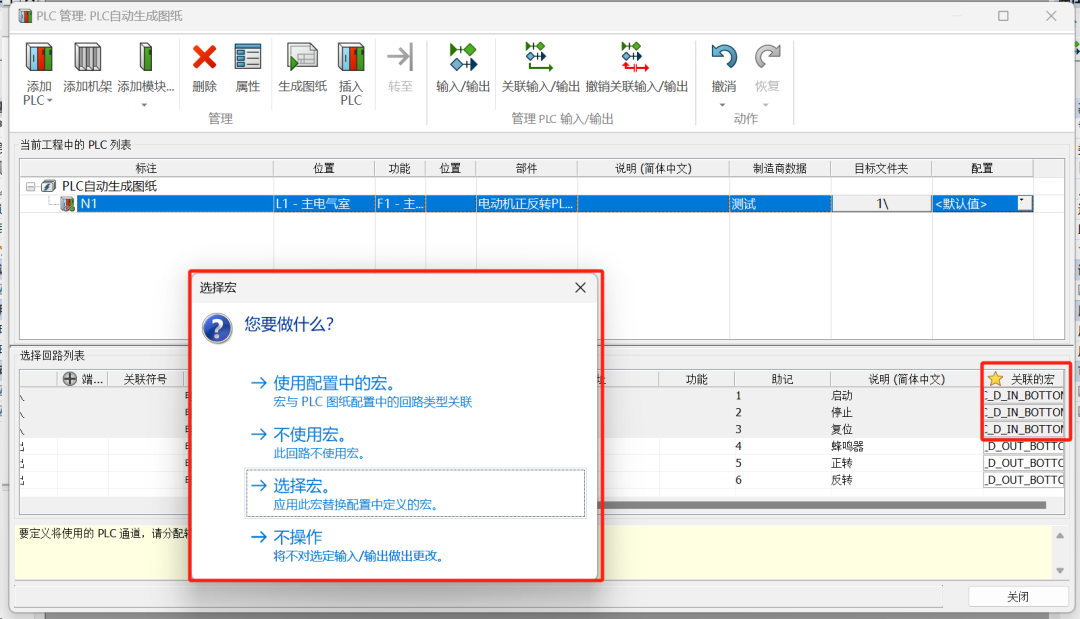

SOLIDWORKS Electrical PLC生成原理圖時,輸入、輸出回路的生成可以理解為:引用已經做好的宏回路。所以在生成分配好輸入、輸出后,可以根據實際情況選擇不同的宏,可以使用CTRL鍵或者shift鍵多選,來達成批量分配宏的目的。

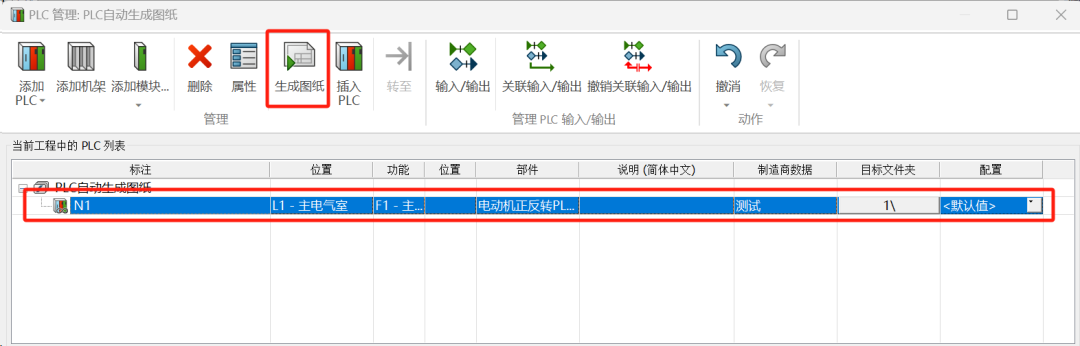

宏選擇完成后,可以生成圖紙,可根據實際情況選擇是生成新的一頁圖紙,還是在原有的圖紙上插入PLC回路。

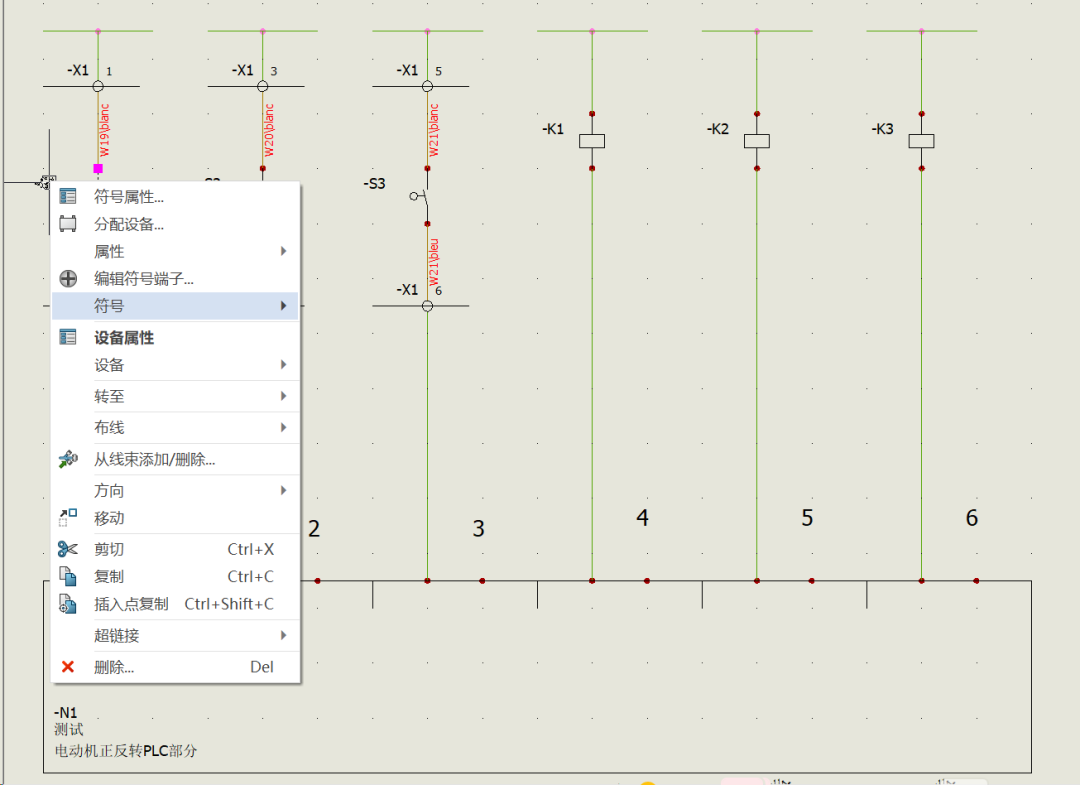

圖紙生成完成,仍可對生成的PLC原理圖進行直接編輯,例如拖拽,替換符號,改標注信息等操作。
