摘要



對于許多應用來說（例如背光、光學連接器和近眼顯示），如何將光高效地耦合到波導結構中是一個重要的問題。對于這些應用，傾斜光柵因為能夠高效地耦合單色光而被熟知。在此示例中，介紹了使用嚴格的傅里葉模態法（FMM，也稱為RCWA）對傾斜光柵進行優化。對于給定的方向級次，優化的光柵展示出超過90％的衍射效率。此外，還研究了斜率偏差和光柵圓角的影響。

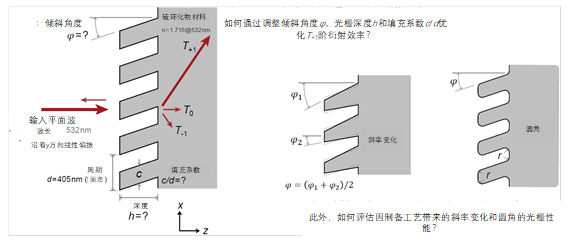

設計任務

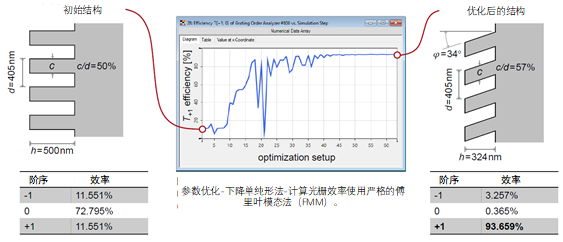

1級參數優化

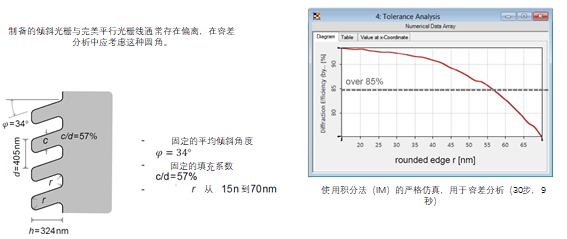

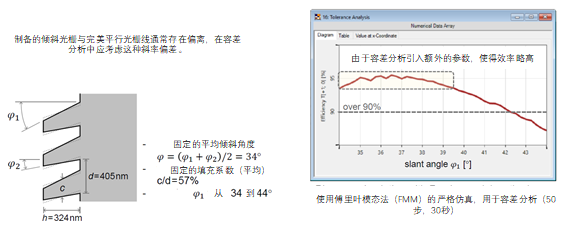

結果-容差分析



結果-容差分析

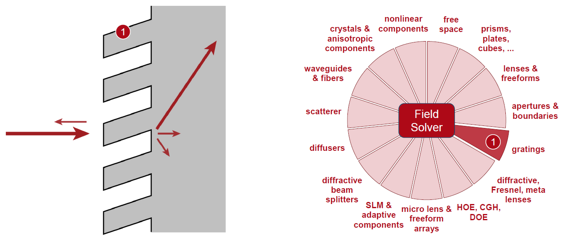

VirtualLab Fusion一瞥



VirtualLab Fusion中的工作流程

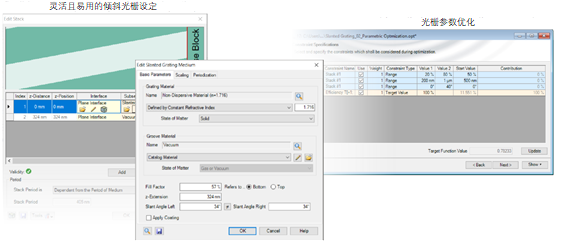

構建光柵結構

?使用特殊材料的光柵結構設定[用例]

?傾斜光柵高級設定[用例]

?光柵衍射效率分析

?光柵階序分析器[用例]

?使用參數優化進行光柵參數優化

?使用參數運行的容差分析



VirtualLab Fusion技術



文件信息



更多閱讀

- Parametric Optimization and Tolerance Analysis of Slanted Gratings

- Optimization of Lightguide Coupling Grating for Single Incidence Direction
