問題描述

如何在網格操作中設置Surface Approximation？這將有助于設置接近幾何形狀的網格網格操作“Surface Approximation”在幾何圖形具有真實曲面(圓形曲面)時尤其重要，在這種情況下，網格應該盡可能接近真實曲面形狀，否則求解時一些幾何信息可能會錯過。

解決方案(1/3)

在 Maxwell中Surface Approximation網格操作可被用于物體表面，如平面、圓柱、圓錐、環面、球面或曲面。原始模型的面被稱為真實面。為了創建一個有限元網格，Maxwell先將所有的真實表面分成三角形。這些三角形表面被稱為多面表面，因為三角形中一系列直線段代表每一個曲面或平面。

圖1 真實表面的例子

解決方案(2/3)

對于平面而言，三角形恰好位于模型面上，真實表面與網格表面的位置和法線沒有差異。當一個物體的表面是非平面的，多面三角形面與物體的真實表面有一個小距離。這個距離稱為表面偏差，它是用模型的單位來測量的。表面偏差在三角形中心附近較大，在三角形頂點附近較小。為了設置表面近似網格操作，請參考以下步驟:

1. 選擇要修改Surface Approximation設置的面?；蛘?，如果您想修改對象上。每個面的表面近似設置，則選擇一個對象。

2. 點擊Maxwell→Mesh Operations→Assign→Surface Approximation來打開表面近似對話框。

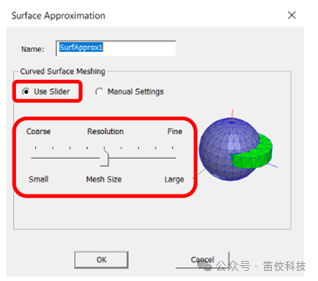

圖2 表面近似窗口

3. 命名該設置組或使用默認名稱。

4. 在曲面網格下，您可以選擇Use Slider或指定 Manual Settings 。

a)Use slider:滑塊包含您選擇的分辨率的視覺表示，從少量網格的粗分辨率到大量網格的精細分辨率，包括9位刻度。

解決方案(3/3)

b) Manual Settings: 點擊后界面將會切換為本文輸入，您可以手動設置網格數據。

Surface Deviation:表面偏差，用戶可以輸入所選面的真實表面與網格面的距離，并選擇單位。

Normal Deviation:普通偏差，用戶可以輸入真實表面法線與對應網格面之間的角距離，并選擇單位。

圖3 表面近似窗口手動設置

Aspect ratio: 縱橫比，用戶可以可以在框中輸入一個值。該值決定了三角形的形狀,值越高，三角形越細。接近1的值會產生形狀良好的寬三角形。

● 注:如果以上三種手動設置有多選，Maxwell將會將它們組合后應用。

圖4 Surface Deviation圖形說明

圖5 NormalDeviation圖形說明
