概述

相機擋板的設計需要在光路的不同位置同步多個照度圖，以盡量減少雜散光。2023R2 Speos提供了一種新的探測器，用于高階雜散光分析，可以同時對多個探測器進行光線追跡。Light Expert工具可以即時過濾3D視圖中的光線，以識別特定的光路和光源的貢獻。

以相機光路為例，簡述light expert group探測器組使用方法。

使用方法

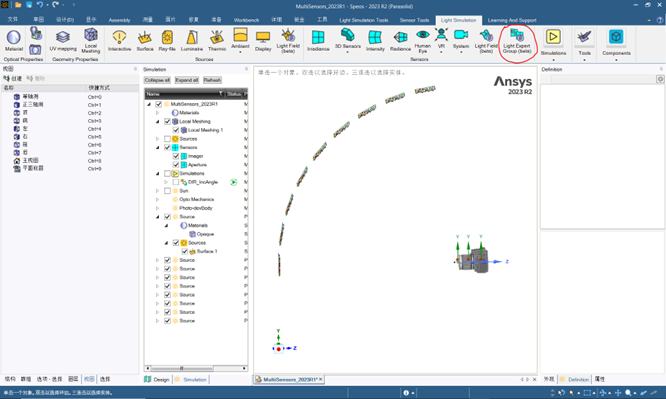

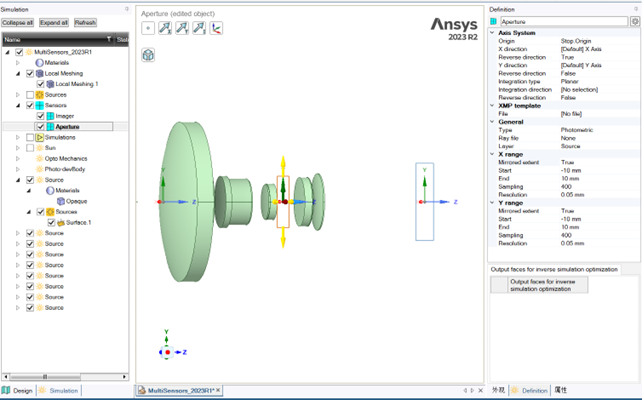

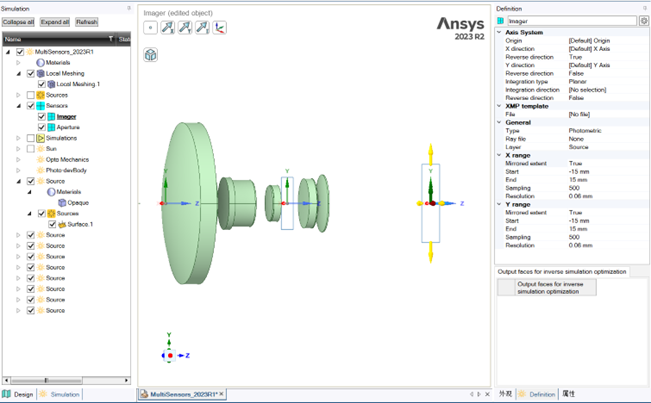

1.打開camera相機雜散光分析案例，依次設置lens的材料光學屬性，和不同角度的入射光源，在像面位置和孔徑光闌位置分別設置irradiance sensor，并且layer分層相同。

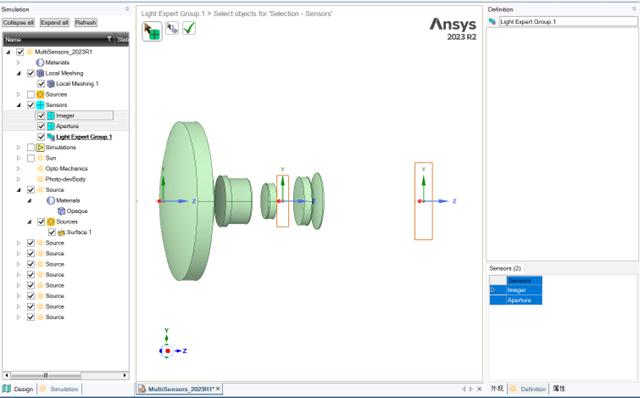

2.在sensors 位置選擇 light expert group ，勾選創建的irradiance sensor到group中，完成對light expert sensor的創建。

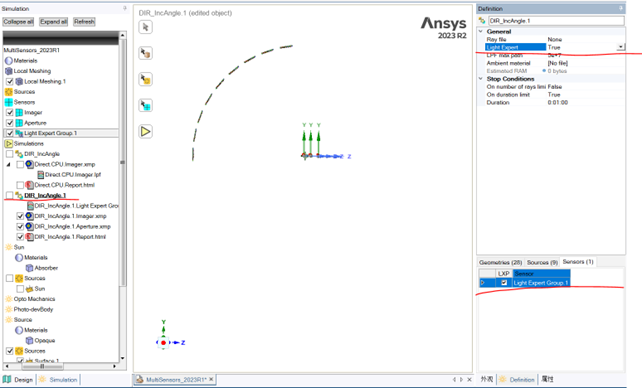

3.創建direct simulation，選擇所有參與仿真的幾何體和光源，并且選擇light expert group作為sensor參與仿真，light expert選擇為true，LXP會自動勾選，運算仿真。

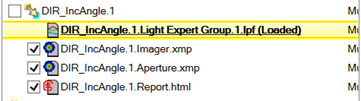

4.仿真運算結束，會得到*.lpf結果和group內包含的sensor運算的XMP結果。

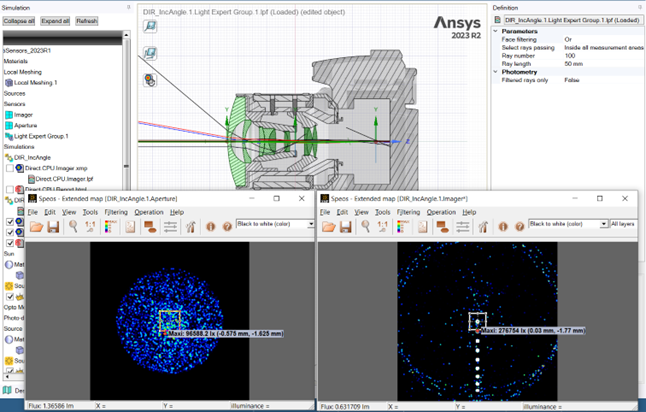

5.打開*.lpf結果，會同時打開兩個sensor的結果數據，并顯示多探測器的路徑追跡，更改選擇的區域，也會實時更新光線路徑，更直觀查看雜散光。

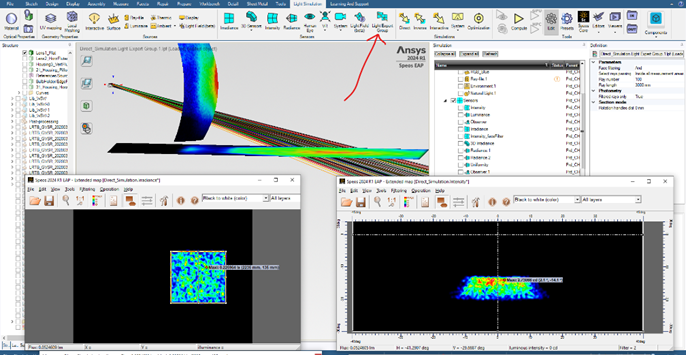

6.當然拓展應用在車燈仿真，可以irradiance 和 intensity 作為group的sensor成員仿真分析光強和路照分布。可以選擇區域，并看到光線在兩個探測器的特定區域傳輸，選擇地面照度的一個狹窄區域和強度結果的整個區域，可以看到最亮的照明不是來自燈的高強度角度分布。

使用規則

1.只有穿過探測器組的區域光線才會顯示在 3D 視圖中。

2.LXP 在 3D 視圖中過濾光線，以識別特定的光路和光源貢獻，具體取決于所選擇的face，XMP中的測量區域。

3.在模擬中選擇 LXP 探測器組（LXP 自動激活），模擬計算LXP 結果同時打開和關閉。

4.支持輻照度和強度探測器兼容，所有探測器必須選擇相同的“layer type”。

5.一個Direct模擬中只能添加一個探測器組。
