1. 摘要



當代光學系統的優化往往涉及大量參數。正如光柵的優化設計，不僅需要考慮光柵的幾何參數，更需要分析所需的入射方向。這樣的需求導致優化過程面臨大量參數的挑戰。在本實例中，VirtualLab Fusion中提供了來自Dynardo的optiSLang軟件接口，因此使優化過程可以應用不同的高級優化算法。

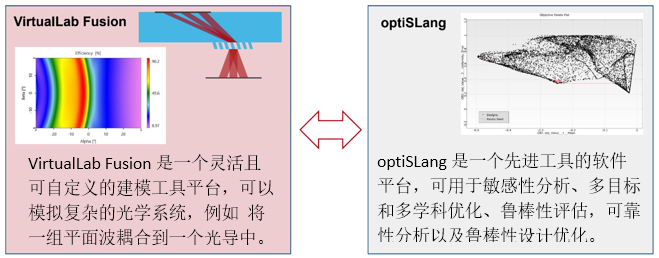

2. VirtualLab Fusion 和optiSLang的界面

兩種軟件平臺的結合可實現先進光柵結構的優化設計，例如智能光導耦合。



3. VirtualLab Fusion –光學系統的初始化

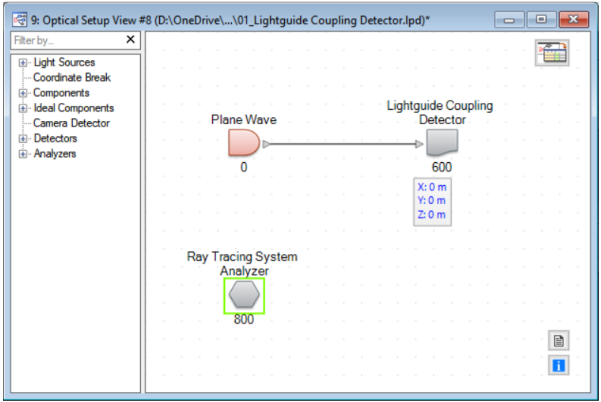

? 初始系統

- 通常， VirtualLab中定義的每個光學系統都可以使用optiSLang進行優化

- 在本例中，光學系統由平面波光源和用于周期性介質的光導耦合探測器組成。

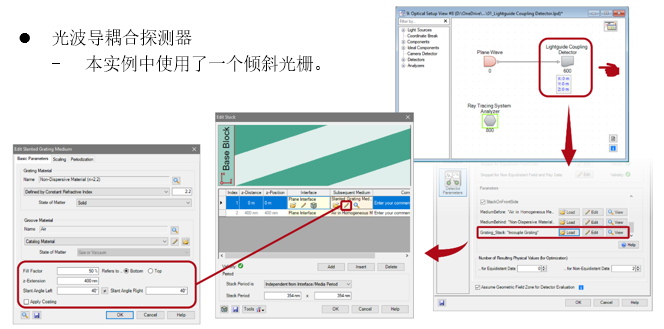

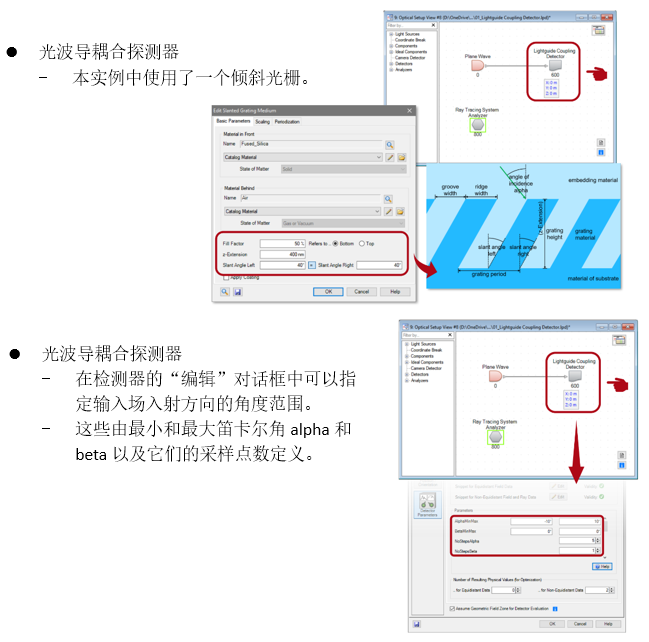

4.  VirtualLab Fusion – 光導耦合探測器

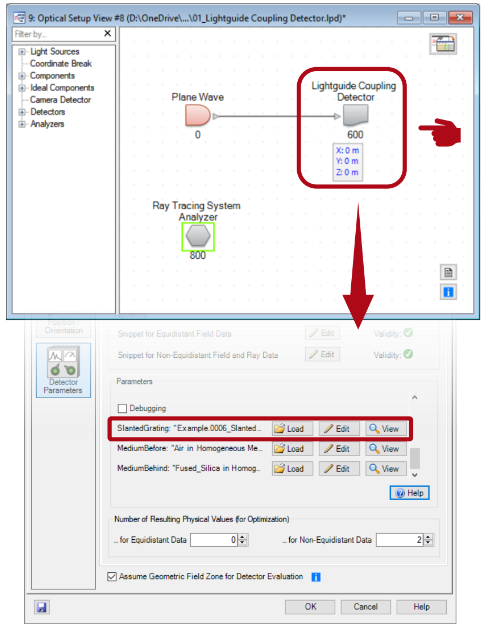

? 光波導耦合探測器

- 光波導耦合探測器是一種特殊的工具，用于檢測特定角度入射范圍下周期結構的效率。

- 可以從探測器的“編輯”對話框中的目錄定義或加載周期性結構。

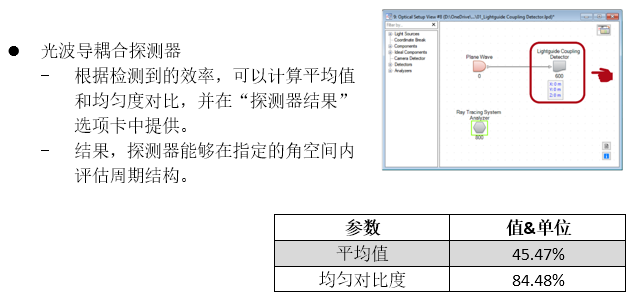

5. VirtualLab Fusion – 光波導耦合

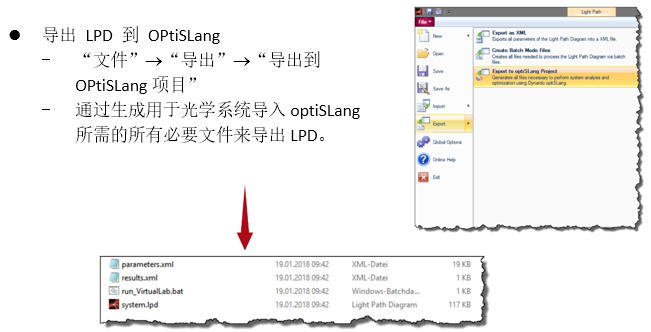

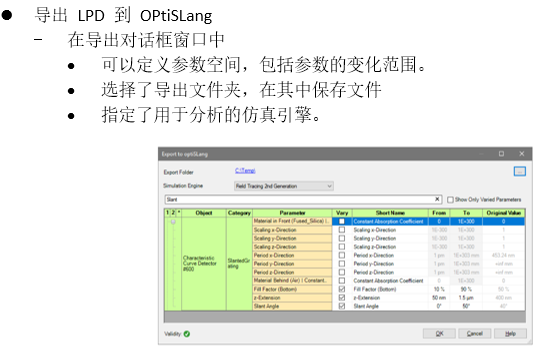

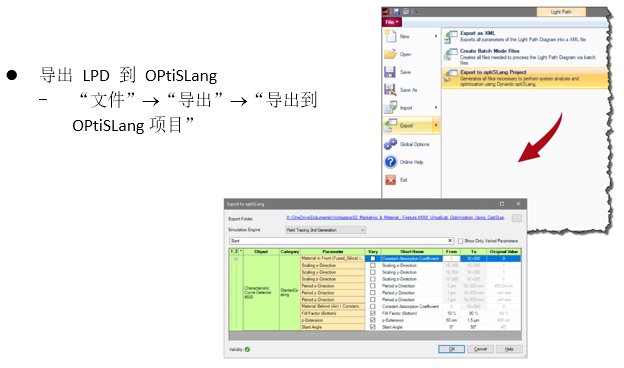

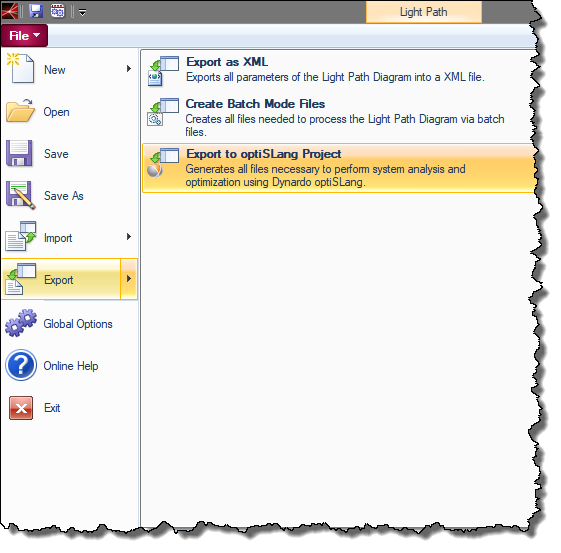

6. VirtualLab Fusion –導出 LPD 到 OPtiSLang

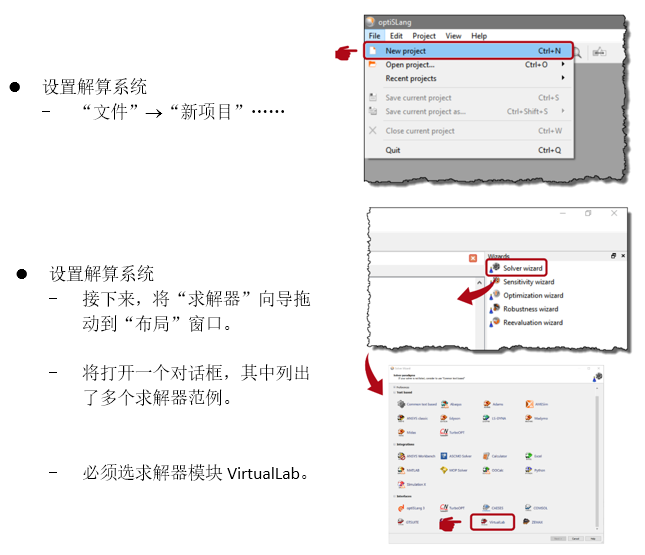

7. optiSLang – 優化初始化





8. optiSLang – 設置優化



......

鑒于篇幅，全文內容請下載：在VirtualLab Fusion中使用optiSLang進行光柵優化.docx
