過濾是指通過特殊裝置將顆粒移除，將流體提純凈化的過程。過濾的方式很多，應用的物系也很廣泛，固-液、固-氣、大顆粒-小顆粒等。本文主要講述如何通過Fluent軟件實現在設備工作場景中的顆粒分離/過濾。

目錄

1. Eulerian method（瞬態方法）

2. DPM

3. DDPM

1. Eulerian method（瞬態方法）

此方法適用于高負載(顆粒體積含率較高)的情況。

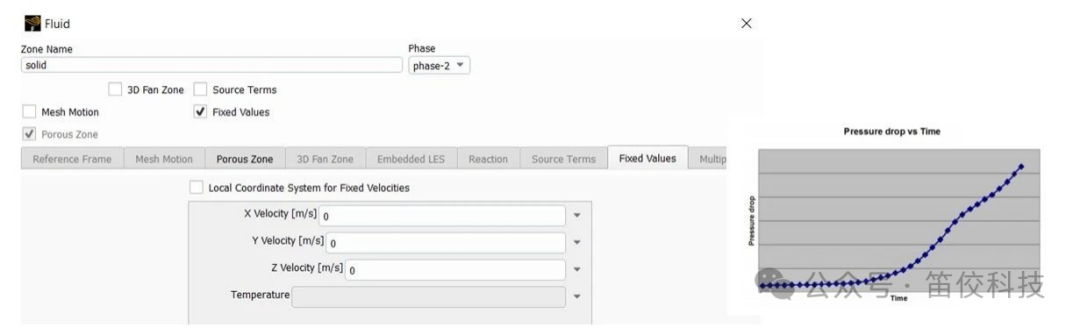

? 固定速度:多孔介質中第二相(次要相)顆粒速度設置為0

? 多孔介質/膜外面的顆粒將會堆積

? 堆積的顆粒造成的壓降通過顆粒與流體之間的曳力描述

假設所有的顆粒都被捕捉，將多孔介質中的顆粒速度約束為0，從而阻止顆粒通過多孔介質。

2.DPM

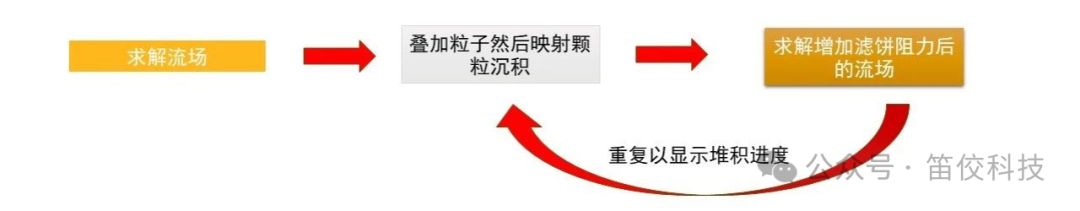

方法:一系列的穩態仿真結果(也可應用于非穩態計算)

(1) 通過UDsF獲得顆粒在膜上的沉積；

(2)基于顆粒在膜上的沉積分布，根據沉積量調整阻力；

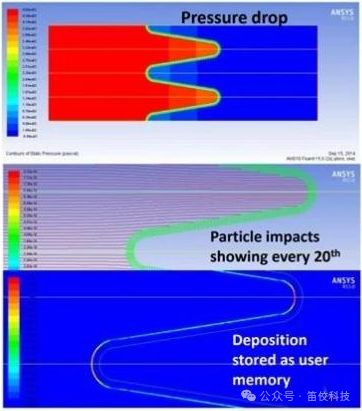

假設在膜兩側施加定常壓力，每次釋放的顆粒，都將沉積到過濾層。注意:沉積發生在尖端和凹槽處。

隨著沉積物的積累，流量將會將會輕微的發生變化。

Deposit vs. Mass Flow Rate (kg/s)

1. 0.0089773936

2. 0.0086228549

3. 0.0075318487

4. 0.0070381071

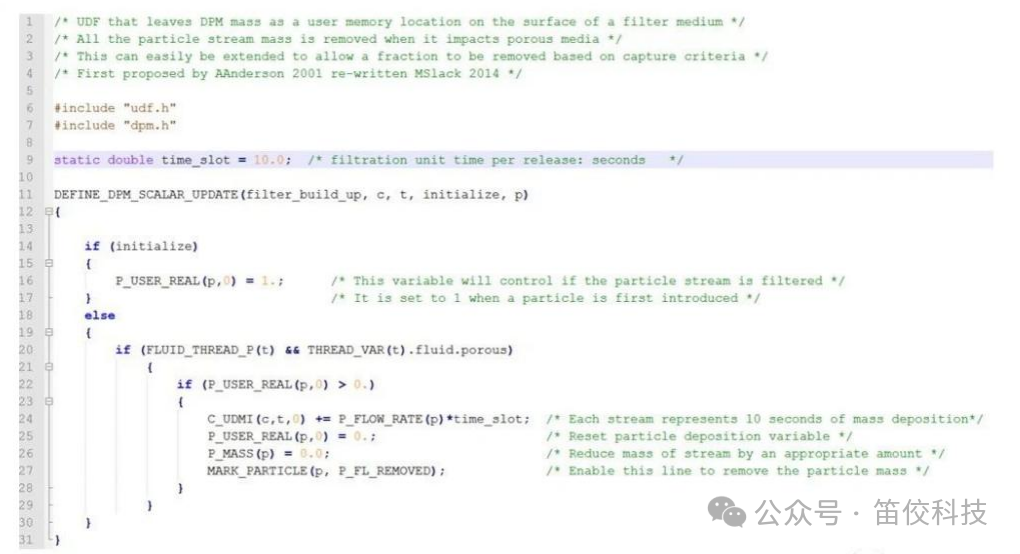

顆粒沉積在過濾膜上的相關UDFs
