課程六十一：雙端負鏡式廣角物鏡設計

為了獲取更大的信息量，視場角的增大是非常有吸引力的。全視場角2w≤80°的設計可選擇雙高斯及其變形結構；全視場角2w≥120°的監控監視物鏡設計會基于主光線保角映射的畸變補償校正算法；全視場角80°≤2w<120°的設計選擇雙端負鏡式廣角物鏡。

所謂“雙端負鏡”，即最前端和最后段均為較大負光焦度的負透鏡，多采用大彎月透鏡，朝向物鏡中心的光闌彎曲，使得光闌前后中間組膠合面的視場角變小，以便校正像差。

下面將給出一個案例：

1.波段：VIS

2.F=5.3

3.像高：y=140.2mm

4.視場角：2w=100°

5.焦距：f=100mm

6.后焦：BFL=28mm

7.總長：VL=212mm

搜索宏文件：

 評論留言聯系工作人員獲取代碼

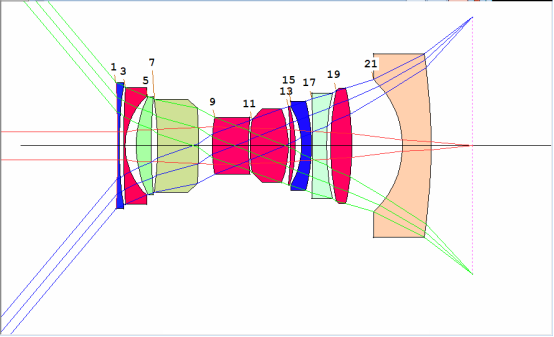

搜索出的初始結構：

SPEC鏡頭數據列表

將第一片透鏡前表面的曲率半徑改為500并固定，第一透鏡和第二透鏡膠合，進行優化

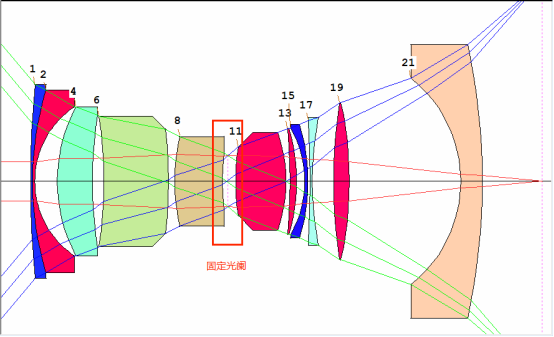

設置光闌并固定

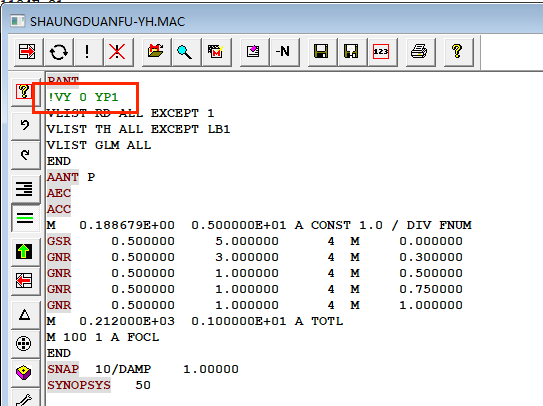

注釋光闌指令，進行優化

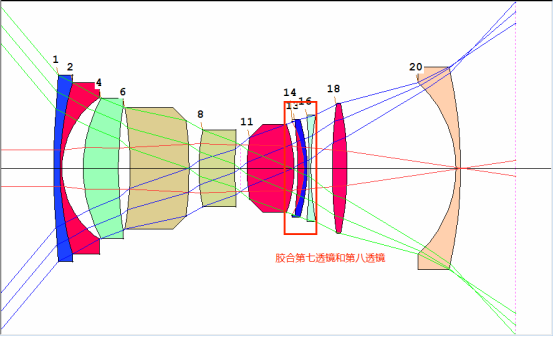

膠合第七透鏡和第八透鏡，進行優化

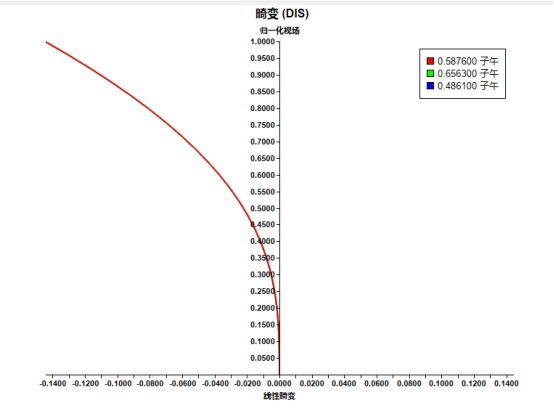

查看畸變

為-14%，不符合要求

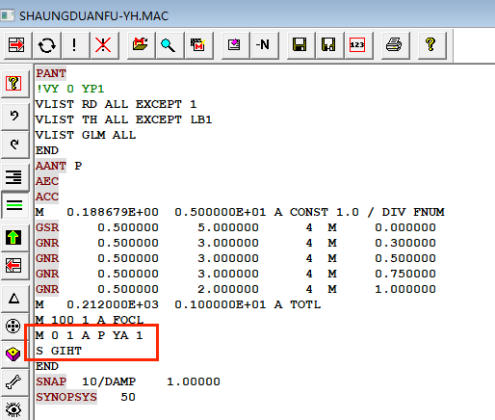

加入控制畸變的指令,進行優化

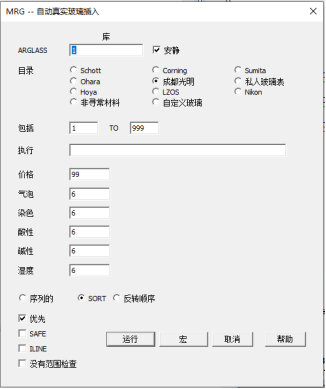

在命令窗口輸入MRG將玻璃模型替換成真實玻璃

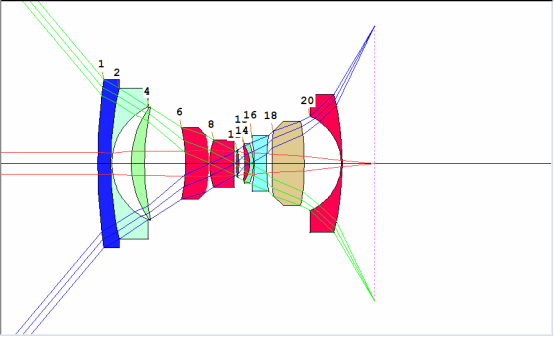

最后結果

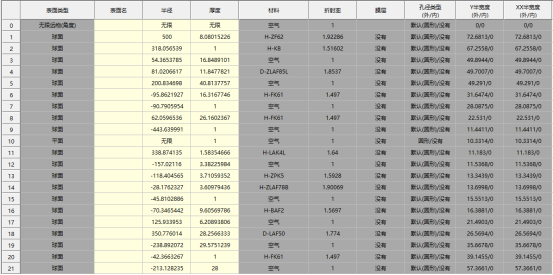

SPEC鏡頭數據列表

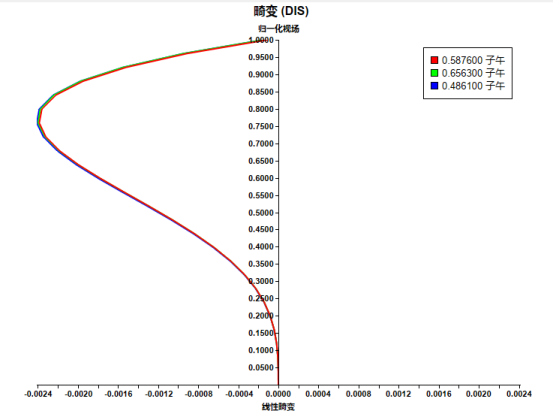

畸變

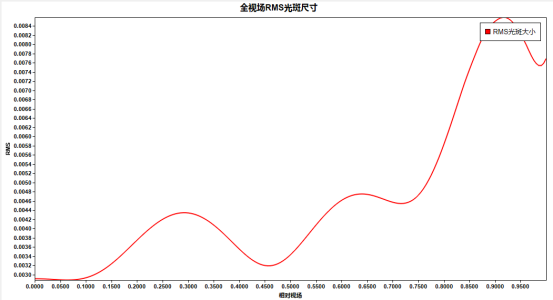

RMS光斑半徑

綜上所述，我們得到了一個較好的雙端負鏡式廣角物鏡，大家可以跟隨上面步驟進行操作。
