LCOS像素尺寸直接減小到理論要求的尺寸會明顯導致像素尺寸和LC層厚度的比例過小，使得LCOS中相鄰像素之間電場相互干擾產生邊緣場效應。



任務描述



使用Techwiz LCD 3D模擬的LCOS結構如下（考慮了PBS）：



模擬條件：

LC

-. K11 : 16.7[pN], K22 : 7.3[pN], K33 : 18.1[pN]

-. 螺距 : Infinite

-. 旋轉粘度[mPa] : 186

-. 平行介電常數 : 3.6

-. 垂直介電常數 : 7.1

-. Ne : 1.5578, No : 1.4548

配向

預傾角：90°，95°，80°

方位角：45°

盒厚

2.67um

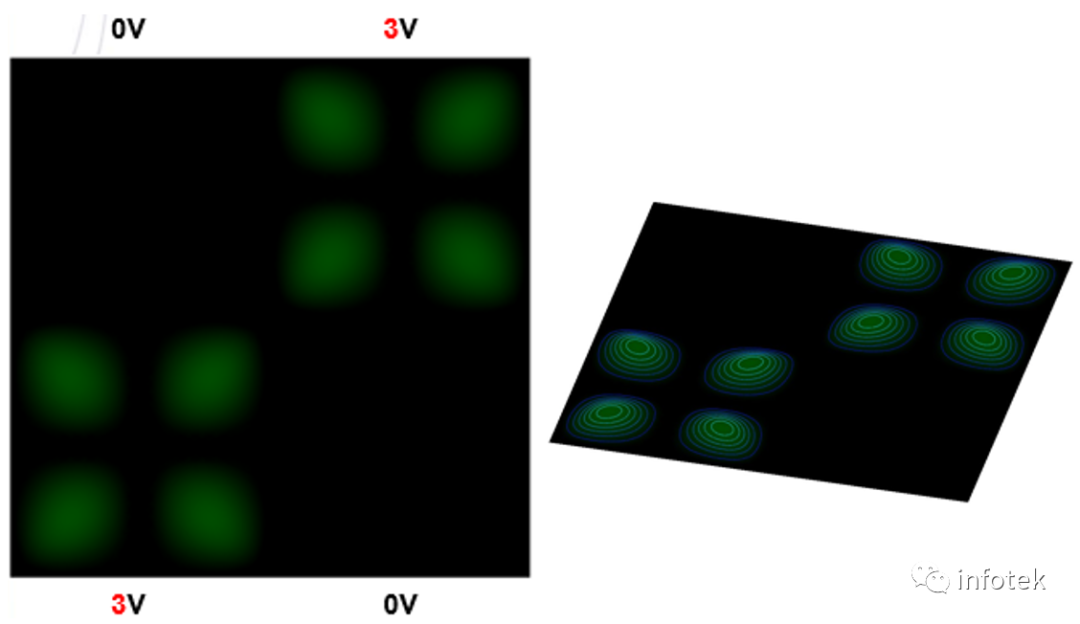

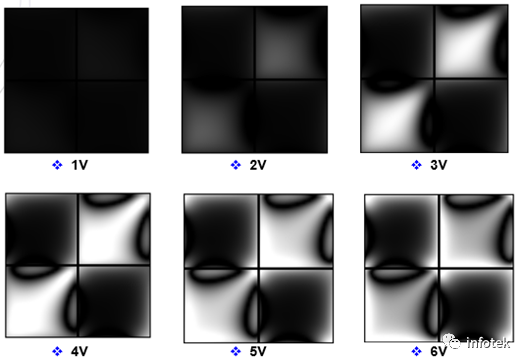

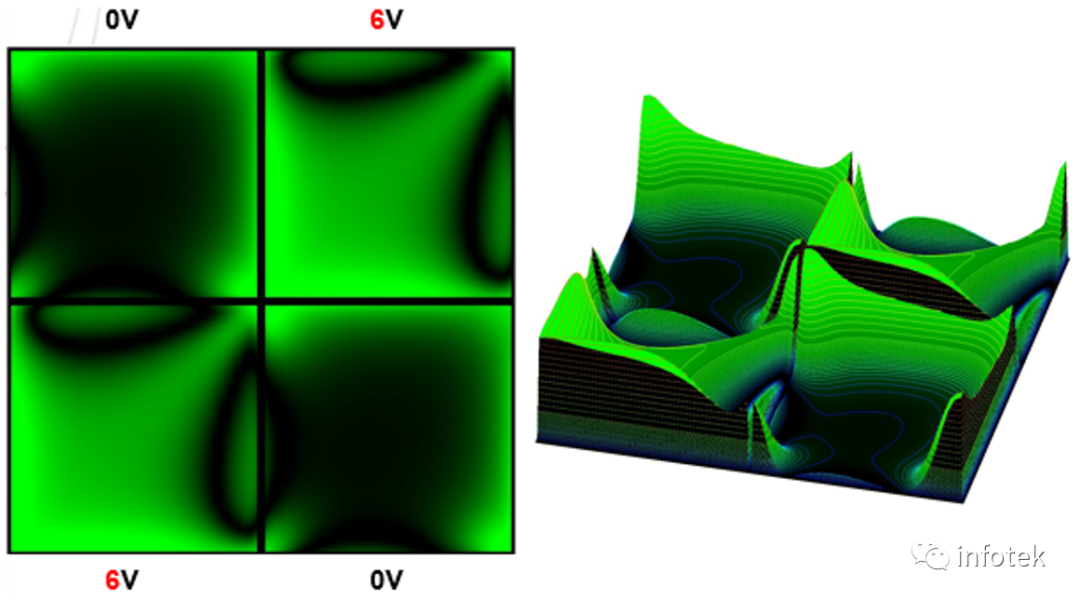

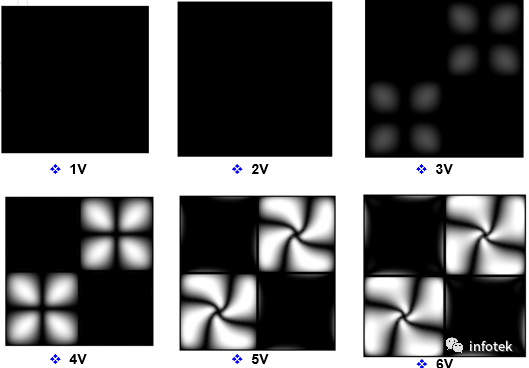

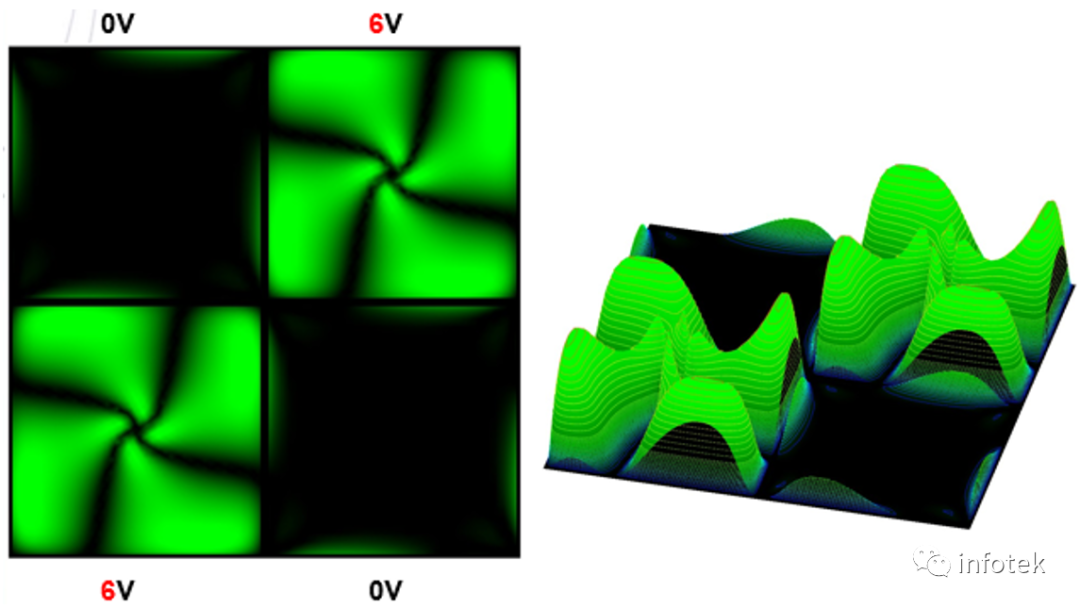

仿真結果



預傾角80°



預傾角80° 電壓3V



預傾角80° 電壓6V



預傾角 85°



預傾角85° 電壓3V



預傾角85° 電壓6V



預傾角90°



預傾角90° 電壓3V



預傾角90° 電壓6V
