內窺鏡特點：

1.工作距離：不同用途的內窺鏡產品，工作長度不相同，現有的以下內窺鏡：腹腔鏡的工作距離為330mm，喉鏡和鼻竇鏡的工作距離為175mm，耳內窺鏡的工作距離為105mm和50mm；

2.視場角：通常2.7mm-3mm內窺鏡的視場角在60°-80°之間，4mm內窺鏡視場角70°-100°之間，一些超廣角內窺鏡的視場可達100°-120°，但是畸變較大；

3.不同的成像系統所選用的分析評判標準有所不同，可選用 RMS 光斑大小，系統波前差或 MTF 作為成像質量的評判標準。

光纖內窺鏡工作原理：

典型的光纖內窺鏡主要由前置物鏡，光纖傳像束，目鏡/耦接鏡，探測器等組成。目標通過物鏡成像在光纖傳像束的前端面上，該端面上的圖像被離散分布的大量光纖采樣。可以獲得的物面信息傳輸到另一端面上。出射圖像通過目鏡或耦接鏡供人眼直接觀察或應用 CCD 接收。

光纖內窺鏡技術指標：

工作距離20mm

焦距f=1.75mm

視場角2w=80°

F/#=4

元件數7個

遠心度：0.5

在50lp/mm，MTF>0.7

總長小于10mm

搜索宏文件：

 請掃描文章底部二維碼聯系工作人員獲取代碼

初始結構如下：

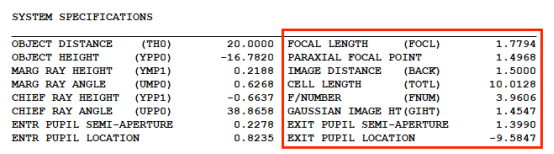

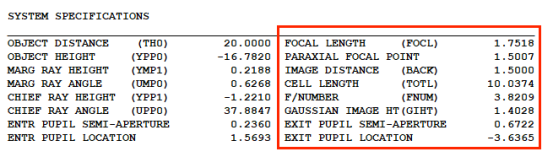

命令窗口輸入 SPEC 查看鏡頭數據列表:

MTF:

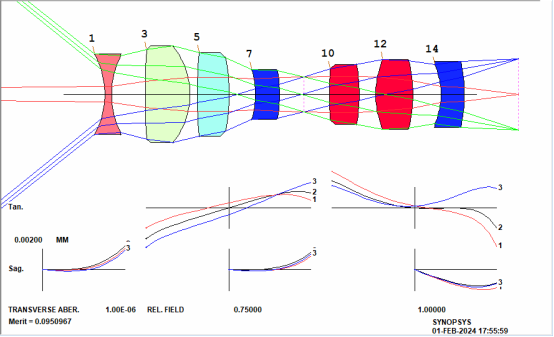

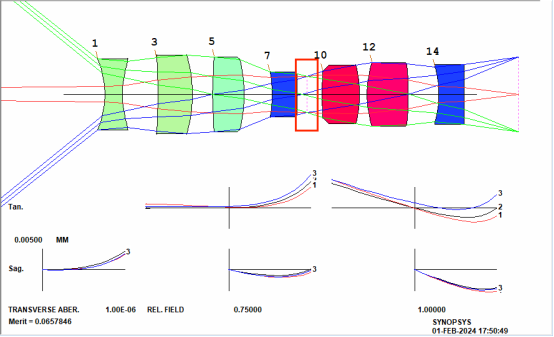

將光闌插入在第四透鏡和第五透鏡之間，如下圖中紅框處:

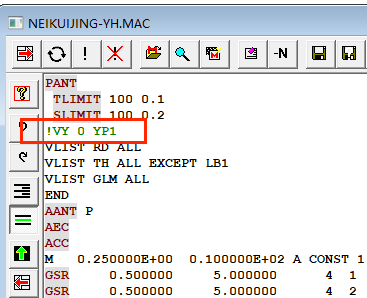

然后將光闌的指令注釋掉，進行優化退火:

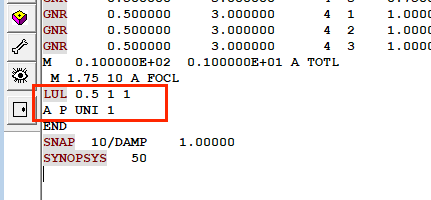

加入控制遠心度的指令，再進行優化退火:

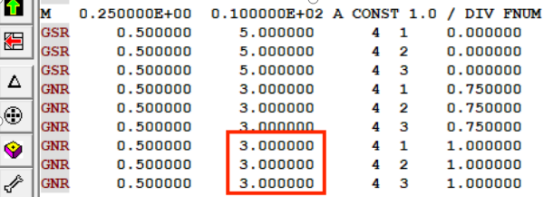

將邊緣視場的權重增加至3，再優化退火:

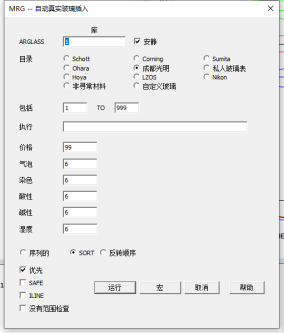

在命令窗口輸入 MRG ,插入真實玻璃:

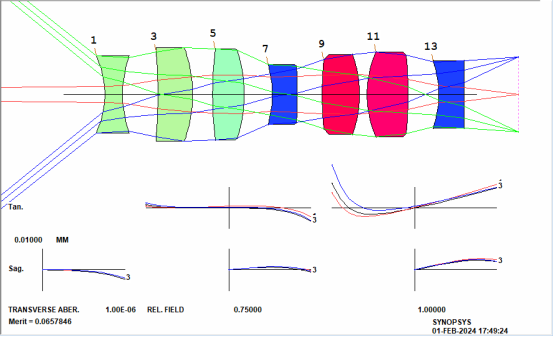

最終結果:

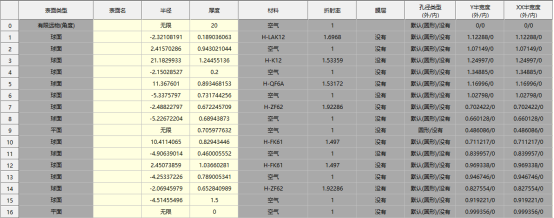

鏡頭數據列表:

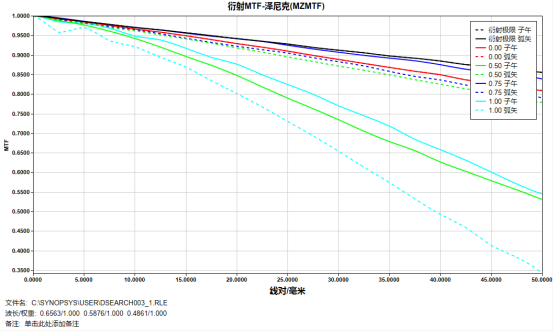

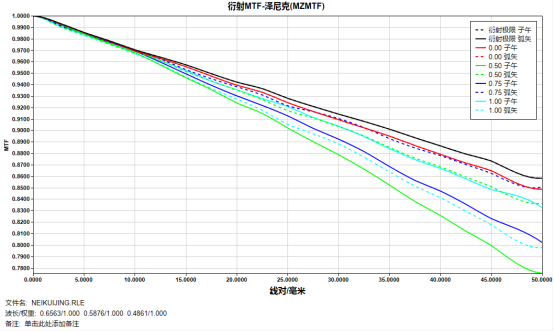

MTF:

由此可見，我們已經優化好了一個比較好的結構，大家可以按照上面的步驟進行操作。
