一、前言

俗話說，“一瓶子不滿，半瓶子晃蕩”，本文就用有限元的方法來驗證下，這半瓶水具體怎么個晃蕩法。

模型中有結構體，有流體，所以該問題是一個流固耦合問題。

在VPS軟件(pam-crash)中，處理這類問題，可以使用FPM的方法。FPM方法是有限元粒子法，它是一種無網格法，求解器會在流體域自動生成有限元粒子。

本文將簡單介紹一下FPMIN關鍵字。

二、FPM方法簡介

VPS求解器中的 FPM（Finite Pointset Method）是一個功能強大的 CFD 無網格代碼，與 CSM 求解器相結合，用于模擬流固耦合。它可以用于安全氣囊，模擬氣體的可壓縮流動問題；也可用于模擬液體的不可壓縮問題。

不可壓縮FPM 主要的應用領域有：

• 用于汽車碰撞和航空沖擊應用的油箱晃動；
• 排水、汽車密封、毛細血管相關應用等；
• 涉水試驗的模擬；

FPM 數值求解不可壓縮流體 Navier Stokes 方程：

• 質量守恒 ：

• 動量守恒 ：

•  能量守恒 ：

FPM 會自動填充和更新點云，以實現粒子之間的最佳間距，該間距與 h 成正比（在 0.2 h 和 0.45 h 之間）。平滑長度也可以局部細化，例如，如果幾何細節周圍需要更高的精度。因此，平滑長度場可以是時間和空間的函數。

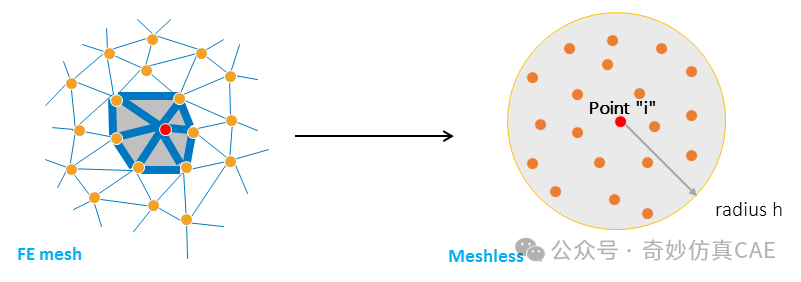

FPM平滑長度示例

三、前處理軟件中的設置

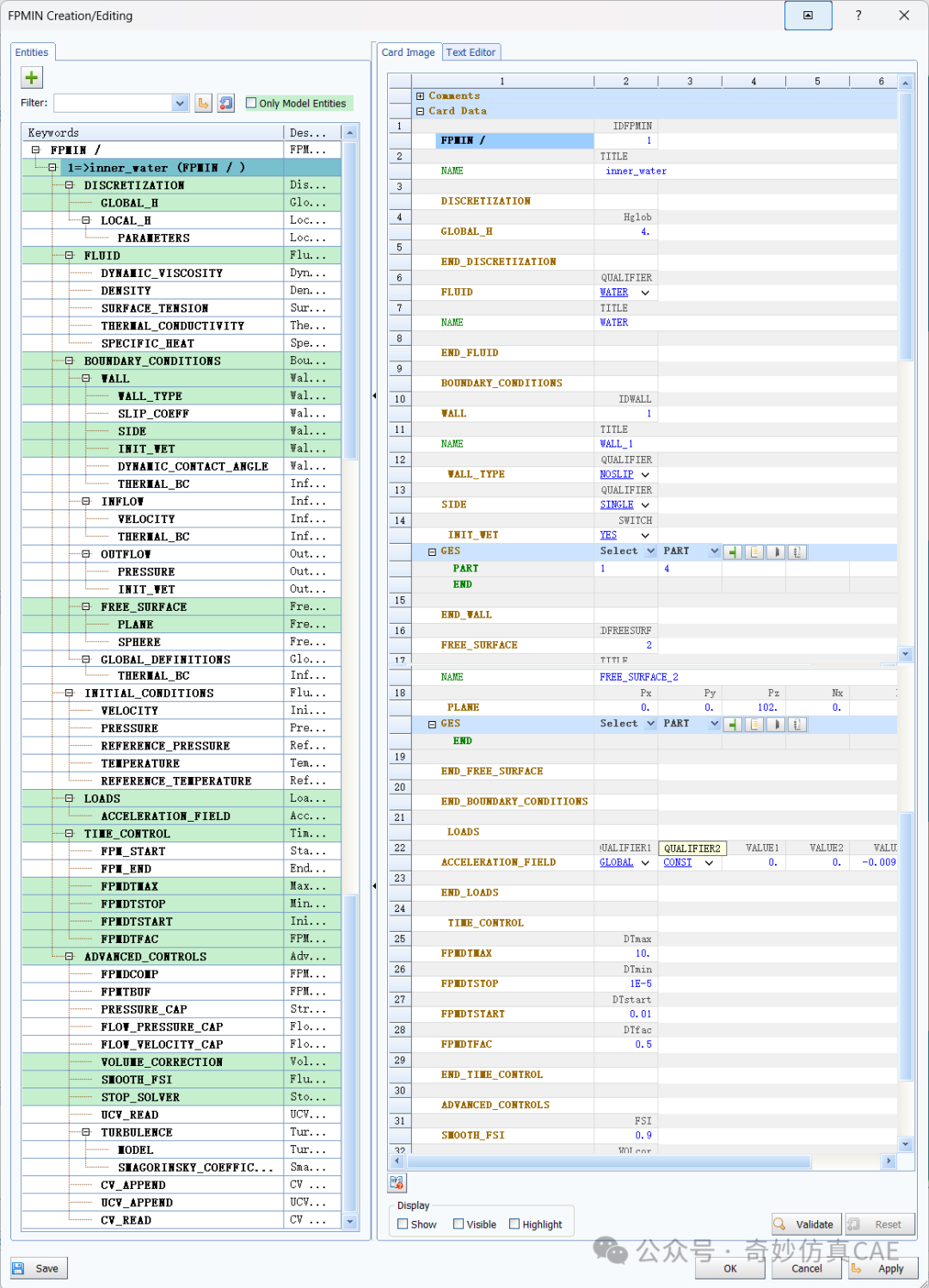

FPMIN創建面板

在VCP軟件中，可以很方便地創建FPMIN關鍵字，F(xiàn)PMIN創建面板將與之相關的卡片全部集成在該面板下。

在面板中，將FPM相關的關鍵字填入即可：

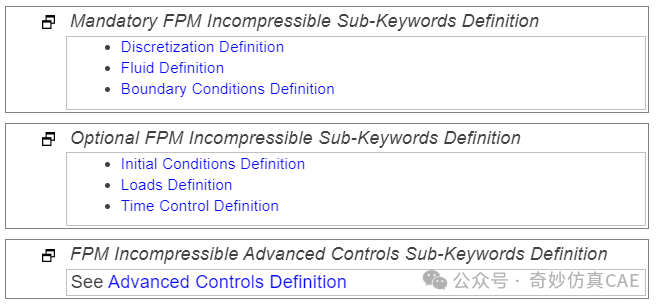

FPMIN需要定義的關鍵字

首先，要先定義 global_H。平滑長度 H 決定了每個粒子核的影響半徑，類似于有限元法中的網格大小。值越小，得到粒子越密。最終得到的粒子會越多。

其次，流體的材料，模型選擇了系統自帶的water。當然，這里也可以自己定義流體，如果自己定義的話，就需要填入流體相關的參數。

然后，定義壁面Wall：

1). 壁面的部件選擇兩個part，也就是瓶體本身對應的1和4兩個part。

2). 壁面Wall的Type，該選項是用來定義壁面有沒有slip的，模型中選擇了no slip的選項。

3). Side選項是用于切換壁面相對于流體是單面還是雙面。 因?yàn)椋Ｐ椭兴挥谄矿w內部，所以，壁面一定是single單面的。

4). 初始狀態定義，因?yàn)椋矿w里本來就有水，所以，初始狀態定義為濕潤。

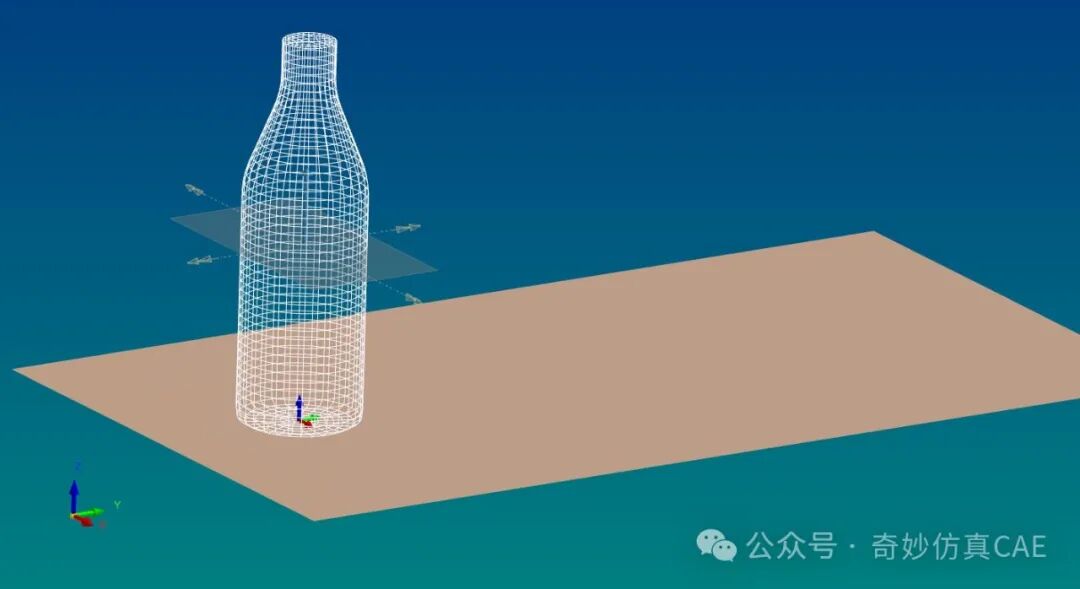

5). free surface的定義，free surface用來定義流體的初始液面所在的位置。模型中通過一個平面來定義該位置。

然后，定義邊界條件，邊界條件需要設置重力，重力會使 水沖上去之后，自由地落下。注意單位，要跟系統設置的單位一致。

最后，定義求解參數，對求解時間步長控制進行設置。

設置完之后，可以點擊“驗證”。對FPM的設置可以進行簡單的驗證，判斷有沒有錯誤或者warning。

主模型邊界和載荷的創建

整個模型的邊界條件：需要模擬水瓶迅速的晃動。

模型采用了強制位移做了加載的載荷，可以實現瓶子先向右再向左移動。整個過程通過曲線進行加載，讓水瓶先向右移動了15毫米，又迅速地回來。

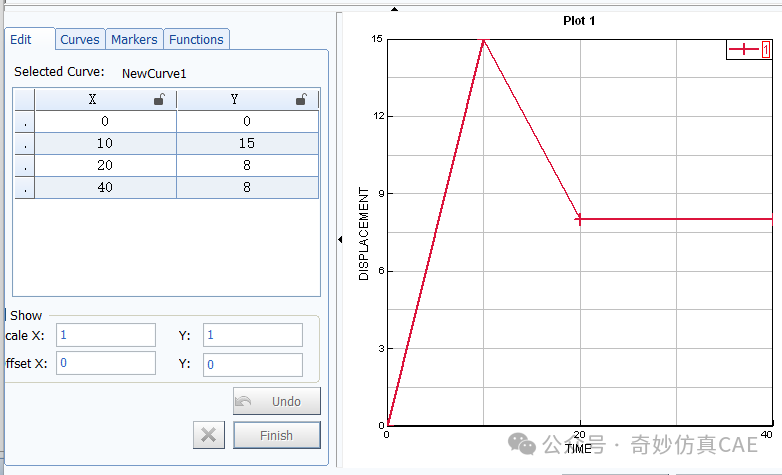

強制位移加載曲線

四、結果后處理

動畫結果，如下圖所示。

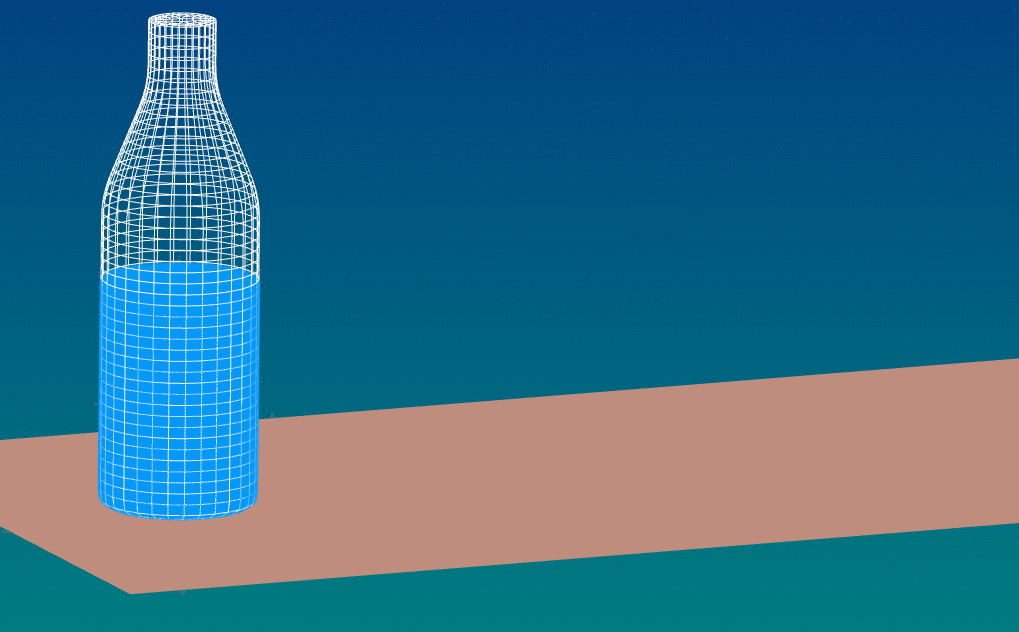

動畫結果

通過動畫結果，可以看到。瓶子晃動了一下之后，由于慣性，瓶中的水也發生了晃動，而且，久久不能恢復平靜。

文中的模型計算了300多ms，這個時間段內，液面并不能平靜下來，還在慢慢地晃動。如果想要看到恢復平靜的結果，則需要加長計算時間。

五、視頻

小編將模型的設置過程做成了視頻，關于更多的軟件操作和結果展示，

六、結束語

本次的模型把礦泉水瓶簡化為了剛體，但實際過程中應該為柔性體。如果把水瓶作為柔性體，則可以將礦泉水瓶作為考察對象。

該應用場景，可以拓展到汽車領域，模擬水箱，或者油箱的晃動情況。

這些實際應用工況與本文相比，技術上沒有太大的差異，僅有的差異是模型和載荷的復雜程度。

希望本文能為你帶來一些收獲，感謝閱讀！
