導入模型

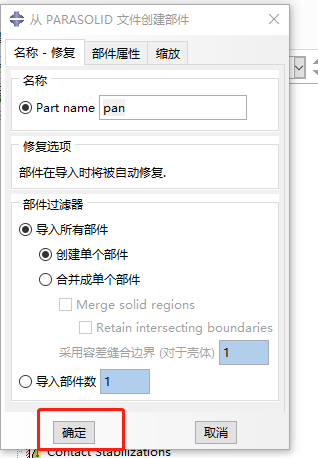

1.打開abaqus界面，在右側的模型樹中右鍵點擊部件，選擇導入，然后找到要導入的文件模型，再彈出的對話框中，點擊確定，即將模型部件導入

創建材料屬性

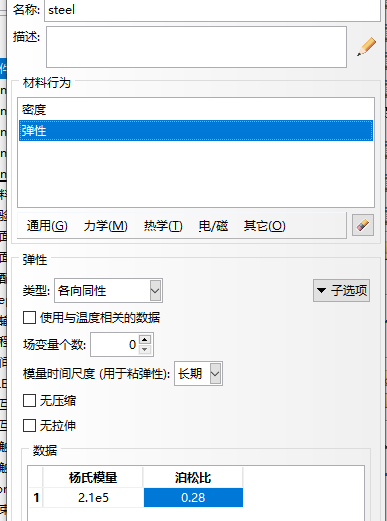

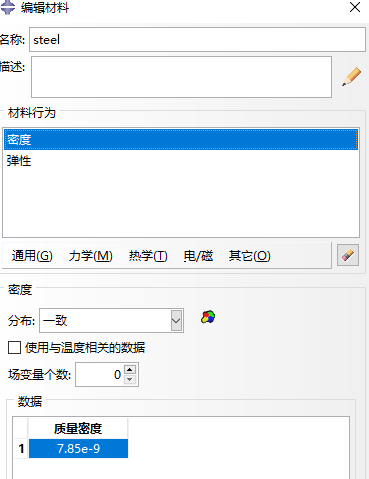

將模塊切換到屬性欄，創建材料信息，把名稱修改為steel,給定密度為7.85e-9,彈性模量和泊松比為2.1e5、0.28



創建截面

點擊創建截面命令，為材料賦予給截面

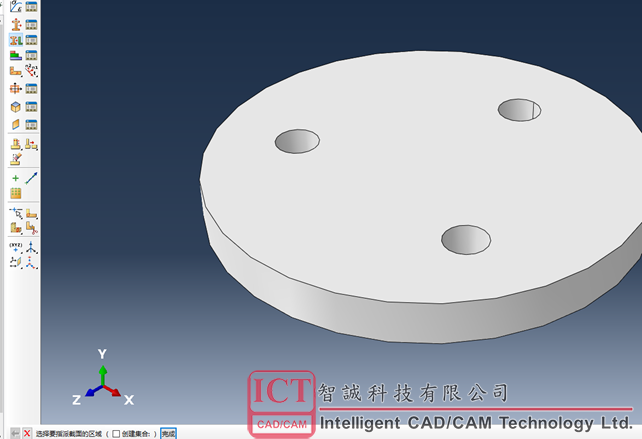

指派截面

Abaqus中，材料不能直接賦予部件上，需要先將材料給定截面，再將截面指定給部件上，完成材料的添加，依次將材料分別給定所有的零件.

創建裝配體

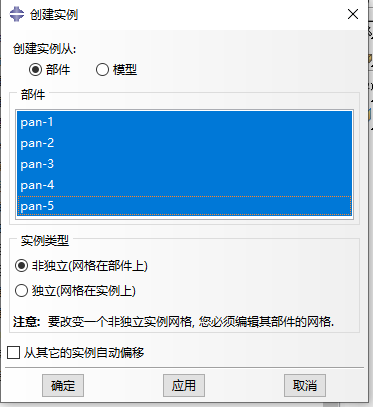

Abaqus分析中，即使單獨的一個零部件，也要創建裝配體，選中所有的零部件，類型選擇非獨立，然后確定

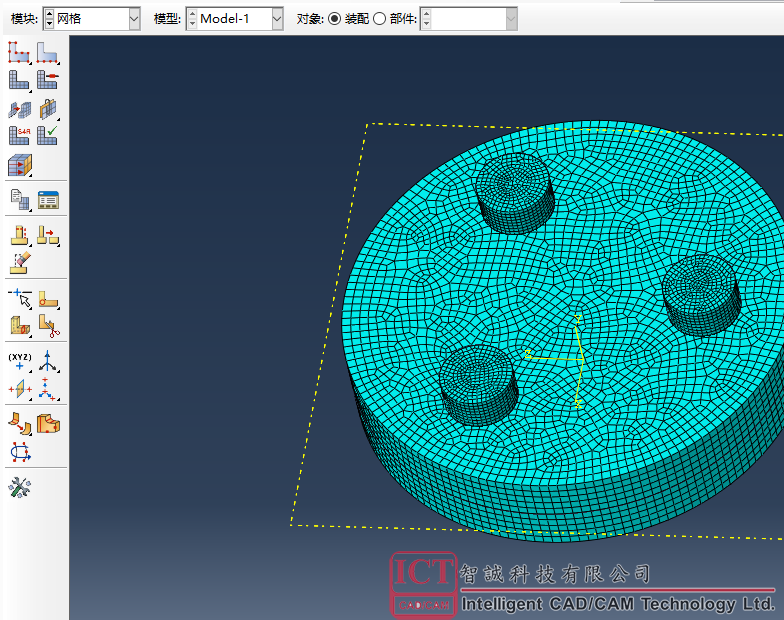

• 劃分網格

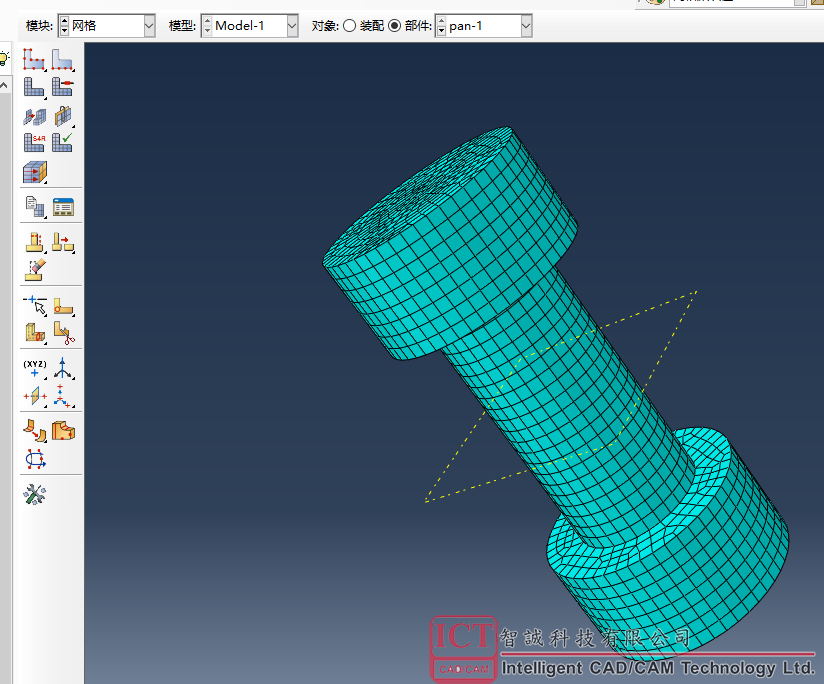

切換到網格模塊，選擇部件，然后為每一個部件設置合理的網格尺寸



創建分析步

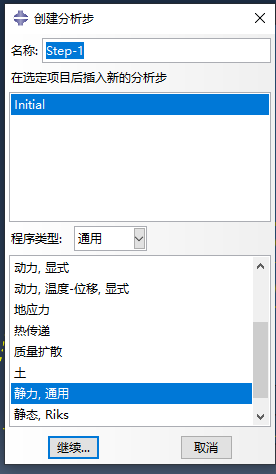

選擇靜力通用求解器，其余參數默認



創建接觸關系

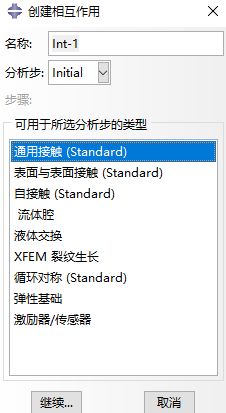

點擊創建相互作用屬性intprop，然后切向行為選擇無摩擦，法向行為選擇硬接觸，之后再點擊創建相互作用，在初始步中，選擇通用接觸，全局屬性指派中選擇intprop



創建載荷和邊界條件

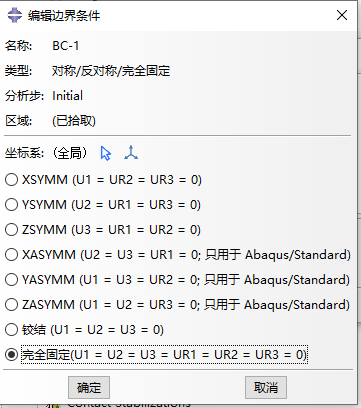

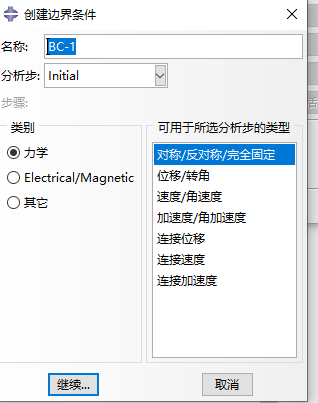

首先創建約束條件，在初始狀態選擇一固定面，使其完全固定



施加載荷

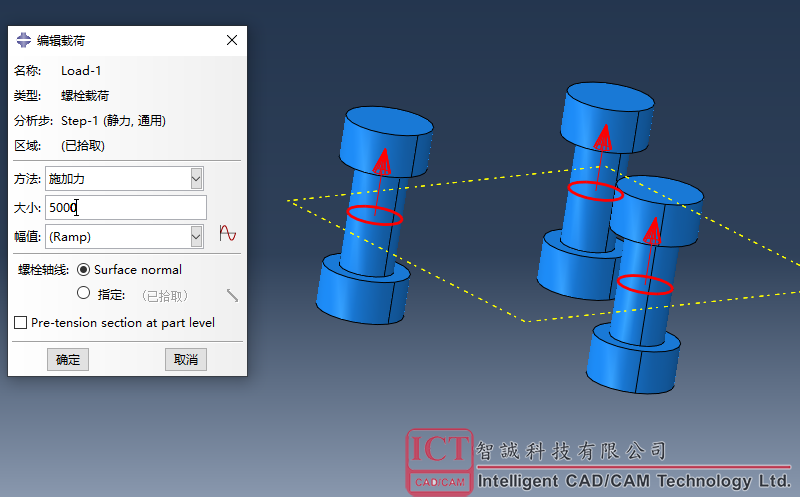

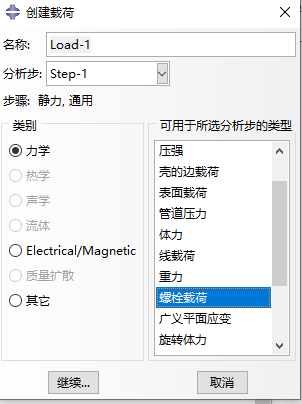

     在step1中選擇螺栓載荷，然后選擇螺栓的中心面，輸入5000N的軸向力，在abaqus中，施加螺栓預緊力，常用的方法就是提前創建螺栓的中面，然后再施加力的時候選擇該面。

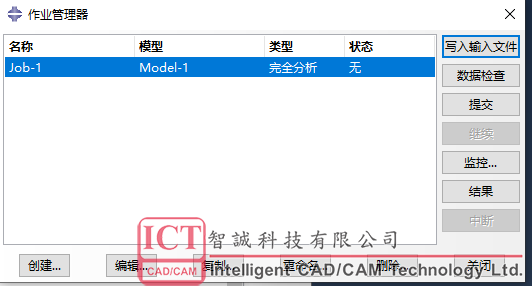

創建作業

前處理工作準備完成，即可進入求解計算的過程，選擇合適的求解核心進行求解，然后點擊提交作業，開始計算

后處理

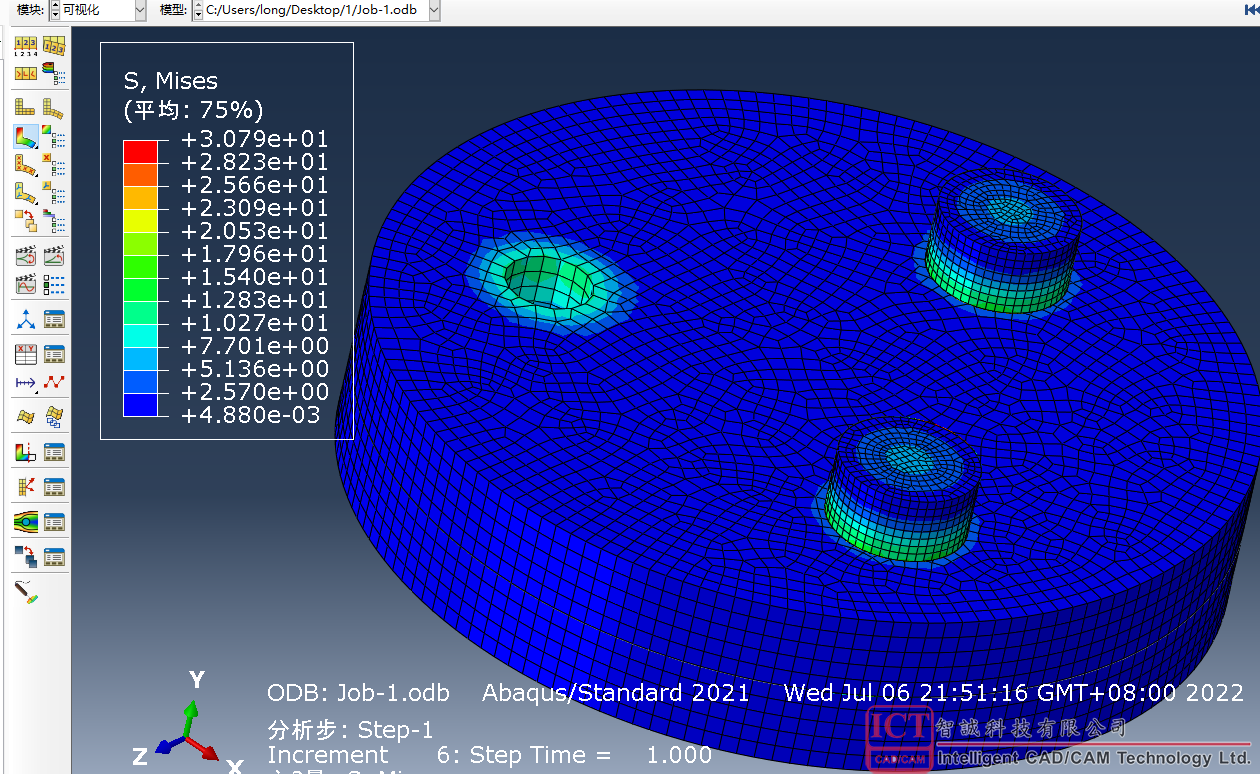

等待計算完成之后點擊結果，即可查看由螺栓連接的兩塊板的受力情況，根據自己的及結果需要，選擇不同類型的分析結果

以上是abaqus帶有螺栓連接的裝配體受力分析全流程，最關鍵的是讓大家掌握螺栓載荷的施加方法和步驟。
