課程五十八：從零開始搜索初始結構的詳細方法

SYNOPSYS 擁有數種獲得初始結構的方法。

XSYS 專家系統程序，可以從已有的專利樣本中，通過研究透鏡結構學習專家們最佳工作的成功設計，然后應用這些知識來構造新的透鏡配置，但這需要一個有大量設計樣本的數據庫。

ZSEARCH 用于變焦鏡頭設計。

SPBUILD 鞍點法搜索初始結構。

DSEARCH 是最常用最方便的定焦鏡頭初始結構搜索方法。

PSDIII 算法

SYNOPSYS 的初始結構搜索結合了優化功能，并且使用了 PSDIII 算法。其運算速度比傳統的算法快了幾個數量級，因此，使得搜索程序 DSEARCH 具有實用性。每一種情況都可以在幾秒鐘或更短的時間內進行優化，并且在幾分鐘內就可以探索成百上千種不同的透鏡設計樹分支。

DSEARCH 介紹

簡單地說，DSEARCH 就是從平行平板開始進行優化。在運行 DSEARCH 之后會出現十個最好的初始結構供您選擇，同時生成一個基于 DSEARCH 設置的優化宏文件，可以幫助您后續修改參數繼續優化這個結構。

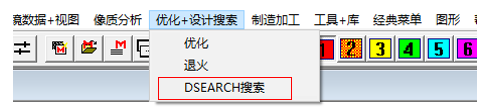

在軟件中使用 DSEARCH 有兩種方法：界面操作和宏文件運行。界面也有兩種類型，簡易界面可以在命令窗口輸入 MDS 跳出，更詳細的界面在菜單的優化+設計搜索下面的 DSEARCH 中打開。

DSEARCH菜單

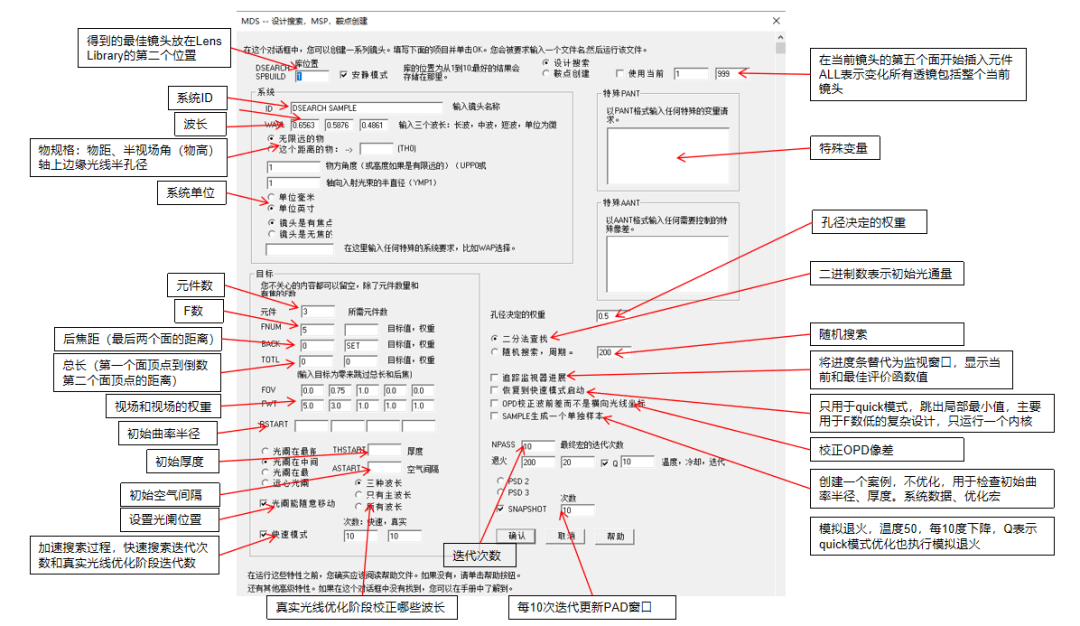

在 Command Window 中輸入 MDS。

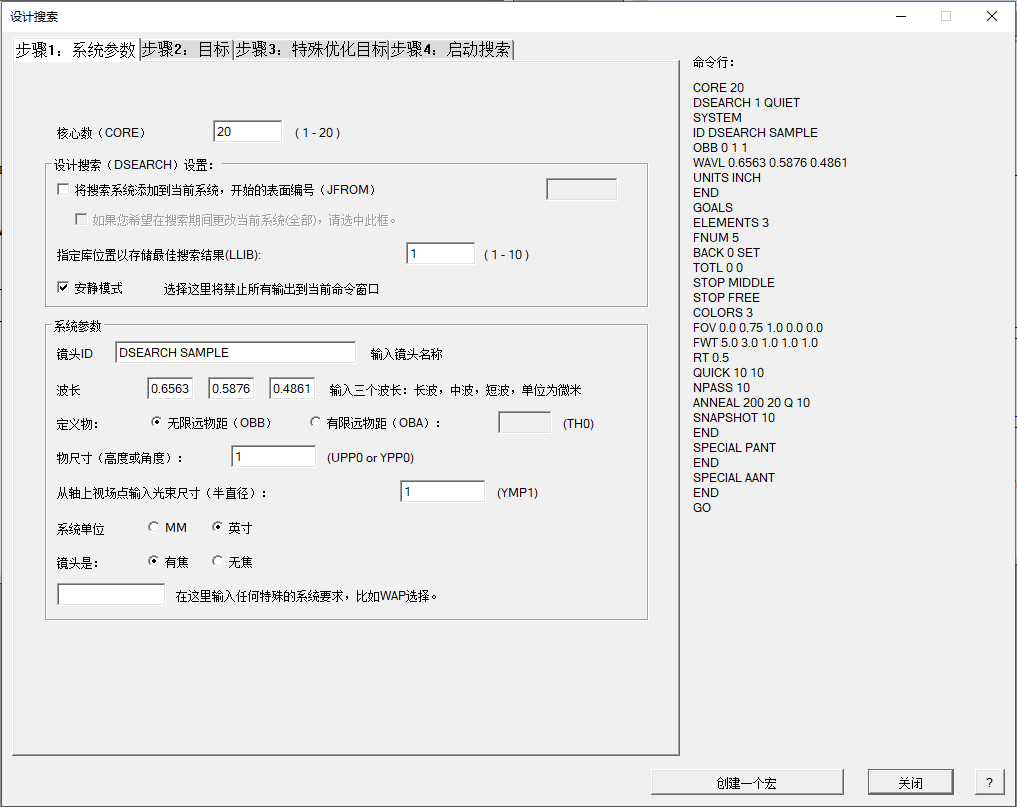

這是在菜單處打開的界面，它比 MDS 更加詳細，可以添加更多的系統要求、變量和評價函數，并且可以在右邊直接生成宏文件，幫助您熟悉各種指令。當您熟練了之后，可以不使用界面，直接在宏文件中編輯所需的數據。

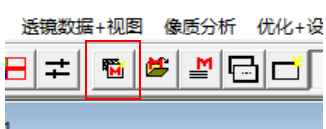

使用宏文件是最快速最便捷的 DSEARCH 方法，也是我們最推薦使用的。在系統上方工具欄的這個按鈕打開一個空白的宏，或者點擊它右邊的按鈕來載入一個現有的宏文件。

在后面出現的所有指令的格式中，方括號內的指令可輸可不輸，不輸?shù)脑捪到y(tǒng)會使用默認設置；花括號內的為必填項；加了下劃線的需要輸入數字；中間有“/”符號隔開的選項內要選擇一項填入。所有指令不區分大小寫。

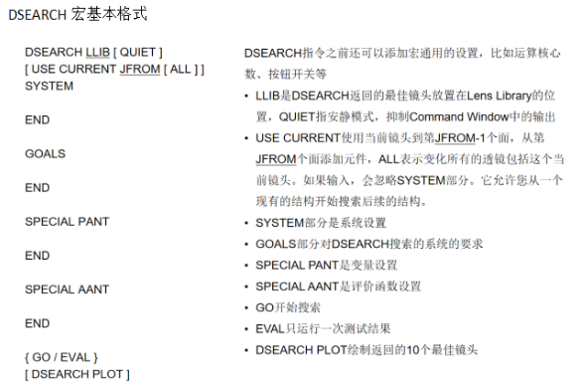

下面是 DSEARCH 宏的基本格式

如對此有疑惑，可在幫助手冊搜索 DSEARCH 查詢。
