在光學系統中，總長顯然和焦距并不一定相等，它們的比（總長/焦距）稱為“遠攝比”。一般情況下，遠攝比會大于1，但在一些應用領域中，例如航拍，會要求所用的物鏡的焦距長，同時其結構也要緊湊，相當于要求遠攝比要小于1，需要進行遠攝型物鏡設計來滿足對應領域的需求。遠攝物鏡一般由正的前組和負的后組構成，前后組具有一定的間隔。下面我們通過一個五片式遠攝物鏡的設計來進行聯系。

遠攝物鏡的設計要求：

1.鏡頭F數：3.0

2.波長：可見光；

3.半視場角：1.1°；

4.焦距：250mm；

5.鏡頭組總長：121.3mm；

6.后截距：53.7mm；

7.物距：無限遠；

8.像高：5mm；

9.畸變<0.5%;

10.球差-色差<±0.5mm；

11.全視場光斑半徑<0.01mm;

我們根據設計要求中的基本參數（F數、波長、視場角等）設置 DSEARCH 宏進行初始結構的搜索。

評論留言聯系工作人員獲取代碼

運行搜索宏，系統會給我們生成10個初始結構供我們作為優化起點

我們按照遠攝物鏡的特點選擇具有正的前組，負的后組，且中間具有一定間隔的結構進行優化

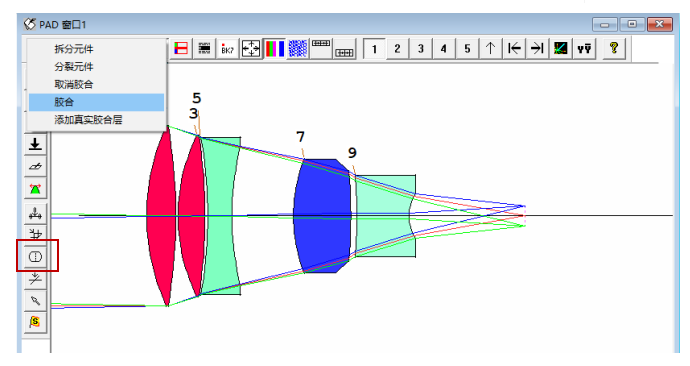

為了方便我們矯正球、色差，我們將前組的后兩塊元件，后組兩塊元件進行膠合，膠合透鏡對于消色差，減小球差有很大的幫助。點擊 PAD 窗口上的快捷鍵打開 ws 工作表，在 PAD 窗口左側點擊快捷鍵選擇膠合功能，點擊兩元件空隙處即可。

搜索出初始結構后，系統會默認創建一個優化宏文件，您可以在其中看到我們事先編寫的 DSEARCH 搜索宏時設置的優化目標以及系統自動生成的優化函數，運行默認的優化宏隨后退火得到一個結構。在優化過程中我們要實時關注系統的一階參數以及像差圖來了解設計過程當中系統還有什么不足，什么因素導致，防止我們優化的方向跑偏。

在命令窗口中輸入 SPEC 查看此初始結構的一階參數

可以看到系統的焦距、F數、以及像高與設計要求不符，并且可以看到此時系統的元件有點太厚了，我們接下來在優化宏中添加對焦距、F數、像高和元件厚度的指令，給予一定的權重，再次運行優化宏并進行退火

評論留言聯系工作人員獲取代碼

再次在命令窗口中輸入 SPEC 查看此初始結構的一階參數

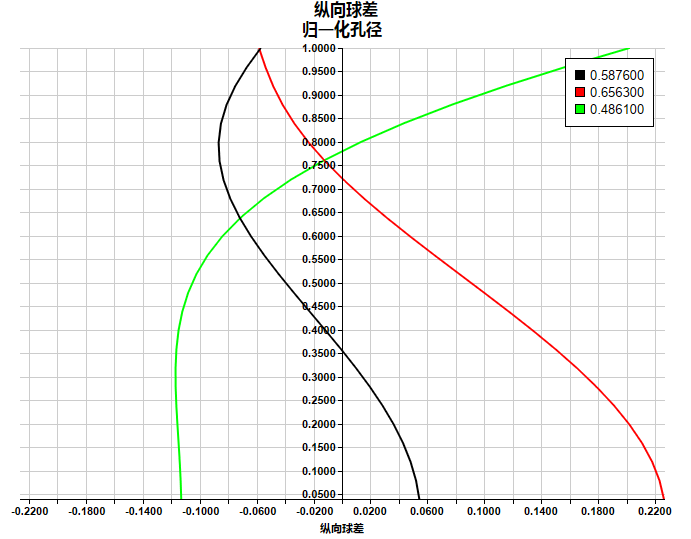

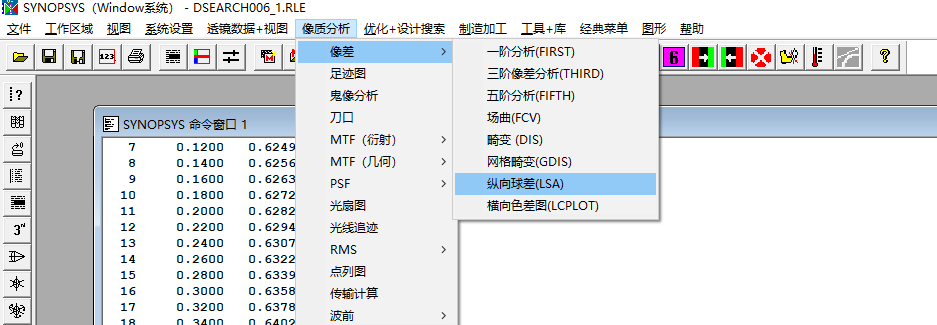

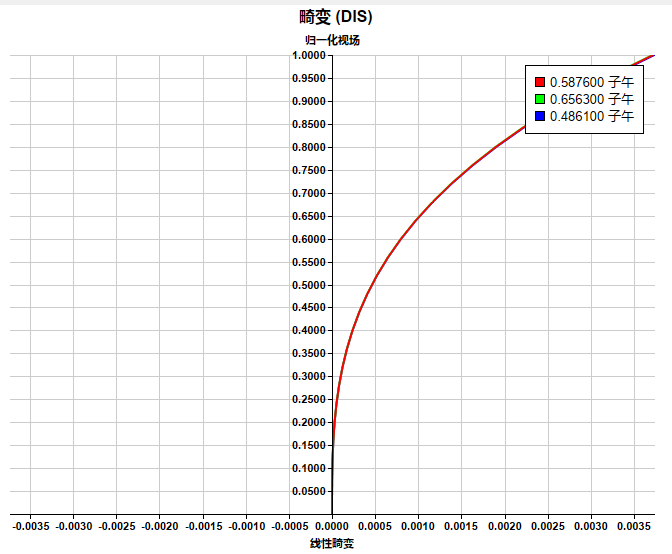

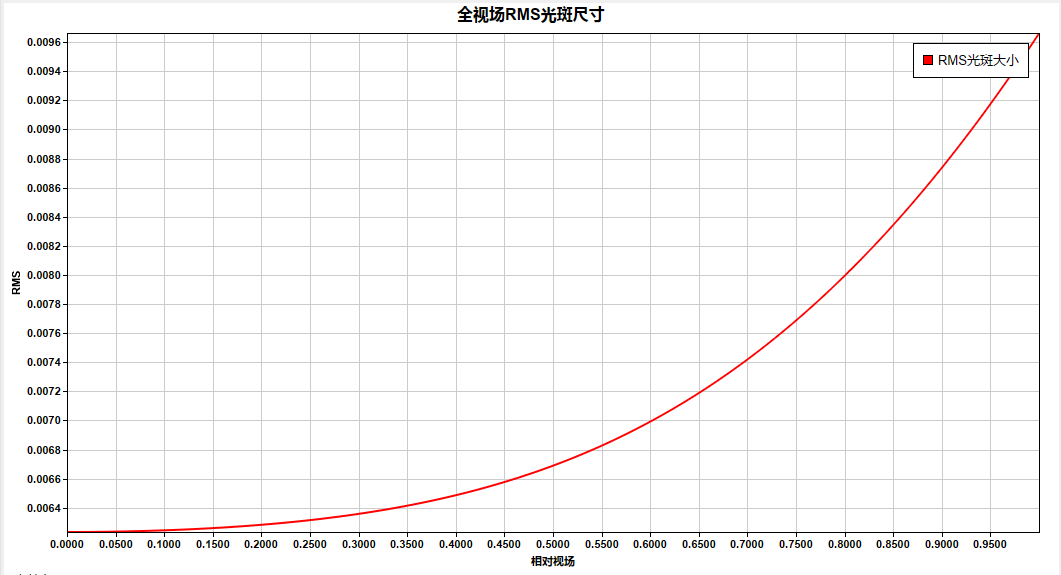

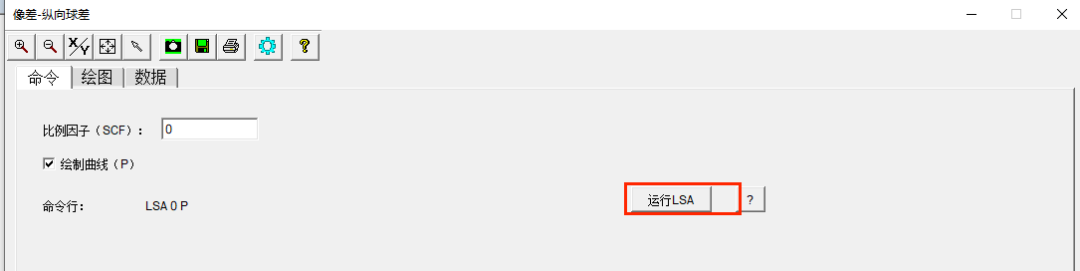

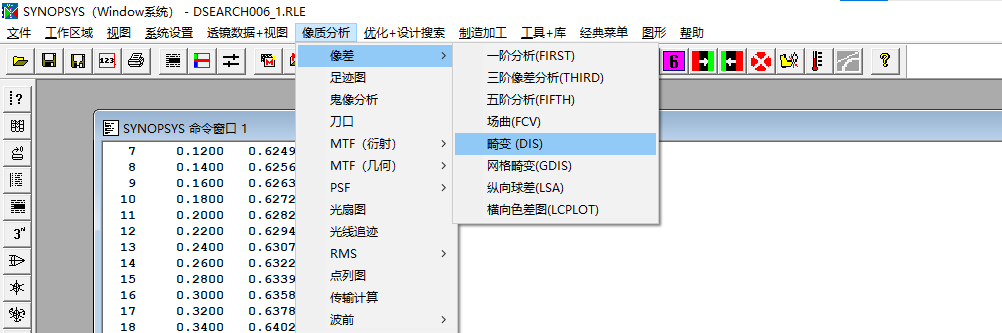

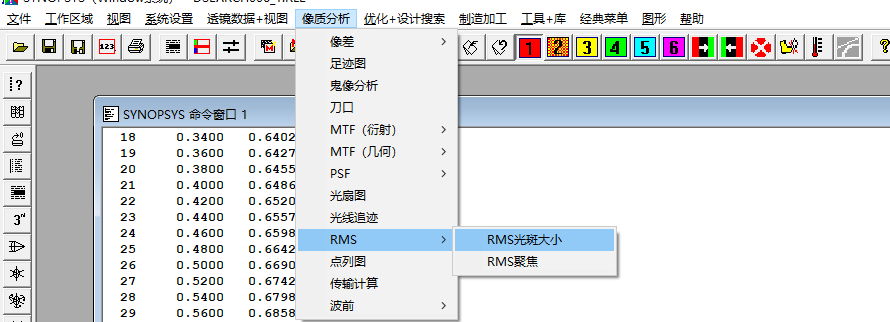

可以看到系統的一階參數已經達到設計要求，打開畸變圖、全視場光斑尺寸圖以及球差-色差圖

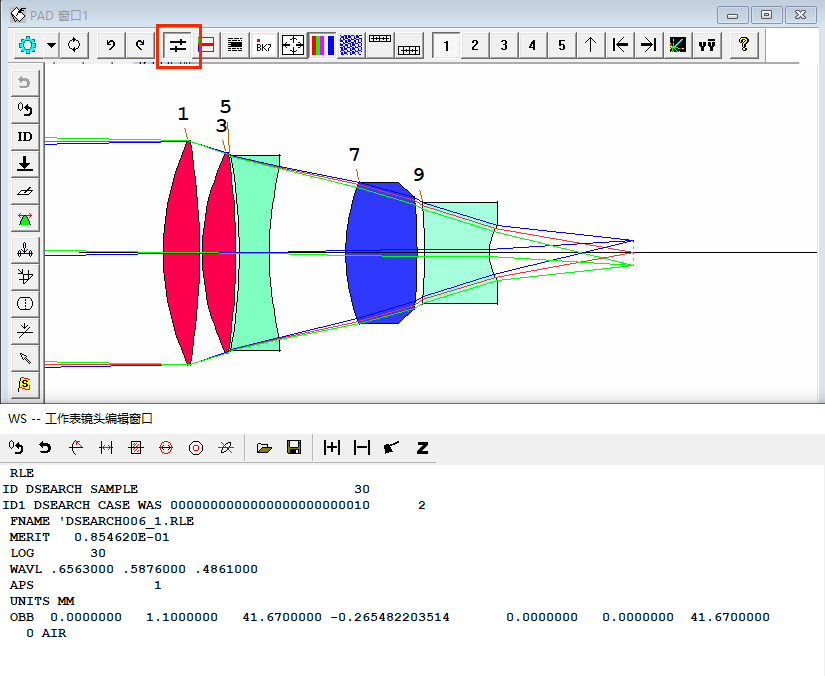

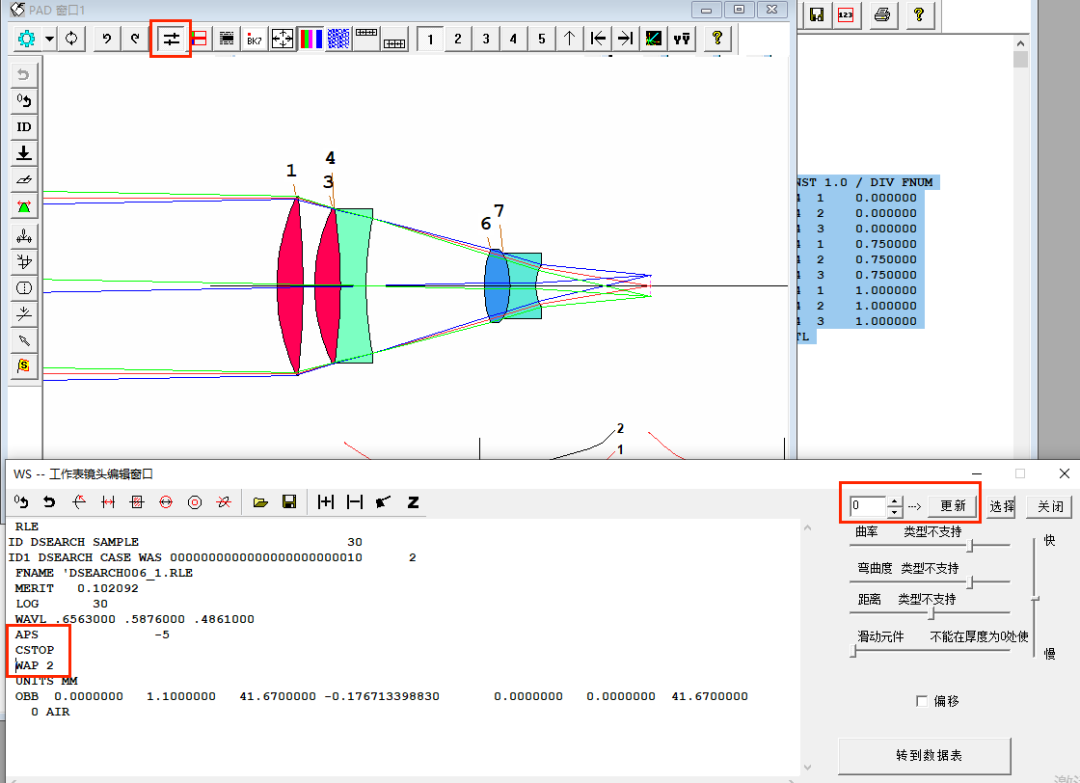

可以看到此時系統的一階參數以及像差要求達到了我們?cè)O(shè)計的要求，隨后我們開始給系統添加光闌，觀察到主光線匯集的位置，點擊 PAD 窗口上方快捷鍵打開 WS 工作表，選擇將光闌置于表面5上并更新工作表。

注釋掉優化光闌的命令行再次運行優化宏

評論留言聯系工作人員獲取代碼

隨后在命令窗口中輸入 MRG ，選擇替換為成都光明的真實玻璃

替換玻璃后，在優化宏注釋掉優化玻璃模型的命令行，運行優化宏，退火

評論留言聯系工作人員獲取代碼

最終經過優化后得到如下結構

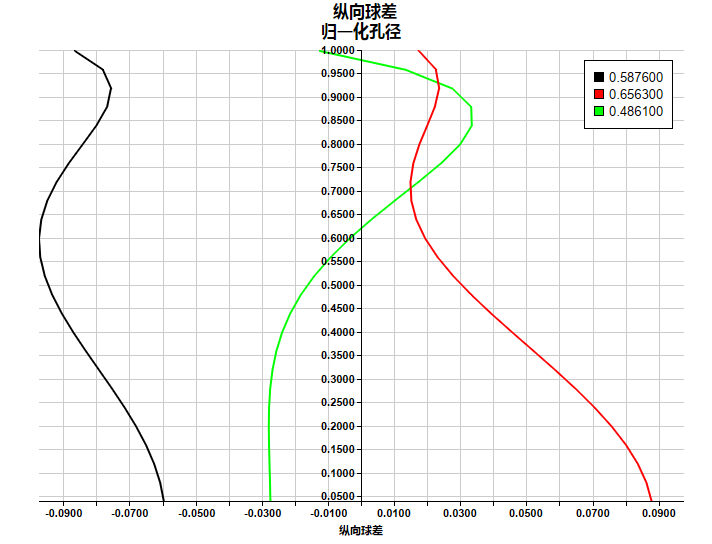

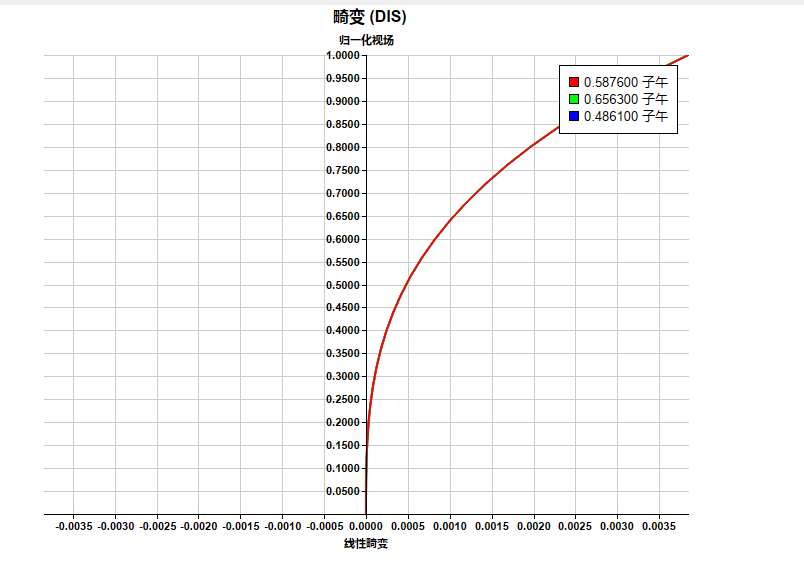

再次打開對應的像差圖進行查看

最終設計出的遠攝物鏡像差已經滿足設計要求，設計完成。

很高興您選擇 SYNOPSYS 來設計您的鏡頭，它可以快速的做出非常好的設計。
