背景介紹

隨著微電子器件技術、便攜式或可穿戴電子器件以及航空航天工程的發展，散熱已成為一個關鍵問題。特別是異型或柔性電子器件在外形和柔性上受到限制，許多傳統的散熱技術都不適用。因此，輻射冷卻作為一種節能的散熱技術受到了廣泛的關注。在過去的幾年中，各種RC薄膜被報道用于被動日間輻射冷卻(PDRC)，其重點是有效地阻擋太陽輻照并在大氣透射窗口(8 - 13 μm)內強發射，如超表面光子晶體和多層和混合聚合物材料。PDRC薄膜在建筑制冷、光伏制冷、集水、發電、和個人熱管理等實際應用中顯示出巨大的潛力。關于PDRC薄膜用于冷卻電子器件的報道很少。著名的10°C規則指出，電子設備的可靠性與溫度密切相關;當溫度高于80℃時，每升高10℃，可靠性降低50%。因此，冷卻電子設備是極其重要的。對于這種應用，調節所需溫度對應的輻射冷卻膜的輻射波長區域(發射率)，使其在特定的工作溫度范圍內達到自熱和換熱的平衡溫度是一種有效的策略。同時，復雜的多層結構和精細的微納米結構限制大面積生產，增加成本或延長加工時間。因此，在較寬的熱輻射波長范圍內，很難實現可控的寬帶紅外輻射。

02

成果掠影

近期，北京航空航天大學王聰教授和孫瑩教授聯合開發制備了在中紅外3.5 ~ 20 mm范圍內超寬帶紅外輻射特性可調的柔性雙層膜，且相應的輻射峰均具有較高的平均發射率。本文通過阻抗匹配設計了一種簡單的TiN/Si雙層薄膜，該薄膜的熱輻射波長為3.5 ~ 20μm，具有可控的寬帶輻射峰。同時，在不同溫度下應用于鋁器件的不同雙層膜表現出出色的散熱效率，并保持相應的平衡溫度，確保器件長時間穩定工作。此外，沉積在柔性PI襯底上的雙層膜比沉積在PDMS, PE, PMMA或TPX等上的現有輻射冷卻材料具有更好的熱穩定性和更高的拉伸強度。為實現柔性電子器件和航天器的高效輻射冷卻提供了有效的策略。研究成果以“Efficient Strategy for Radiative Cooling Based on Ultra-Broad-Band Infrared Regulation of Flexible Bilayer Film”為題發表于《ACS Applied Materials & Interfaces》。

03

圖文導讀

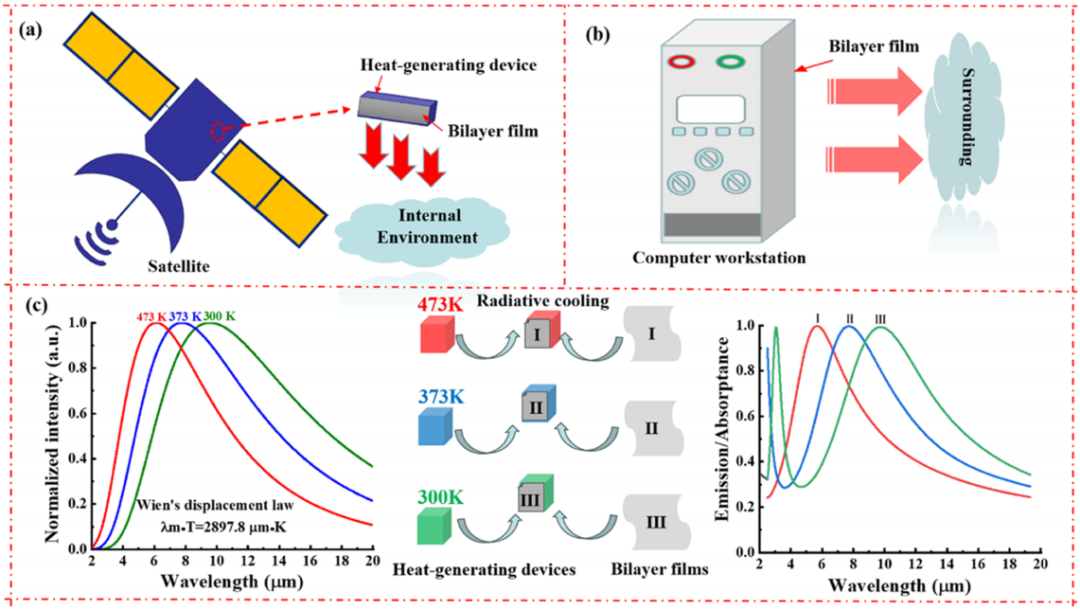

圖1. (a、b)衛星內部的發熱裝置和室內計算機工作站用雙層薄膜覆蓋，(c)不同工作溫度下的器件被具有不同輻射峰。

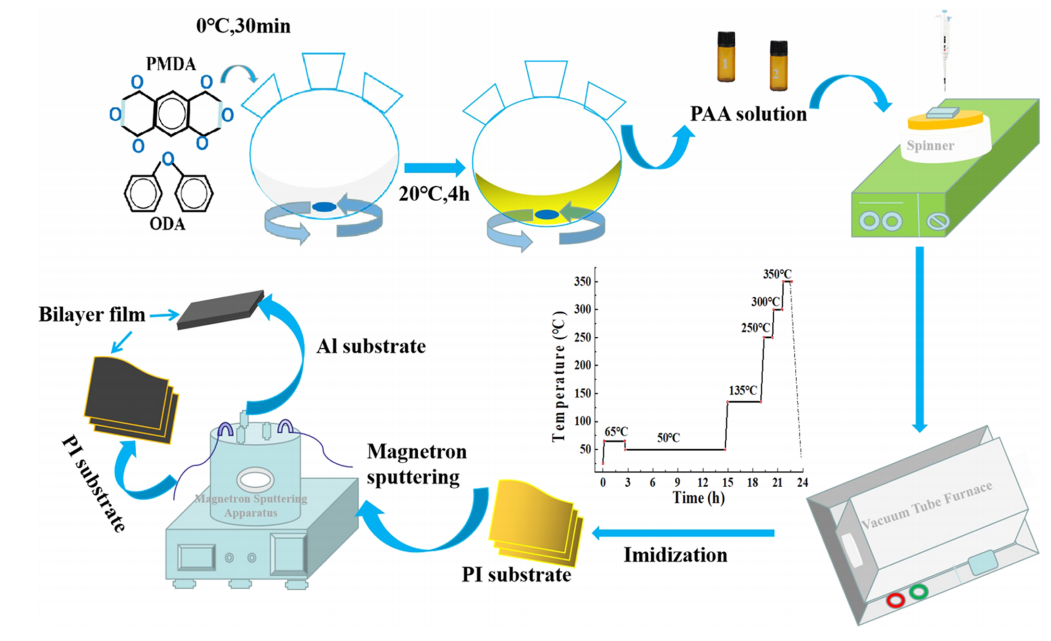

圖2. 雙層膜的制備過程示意圖。

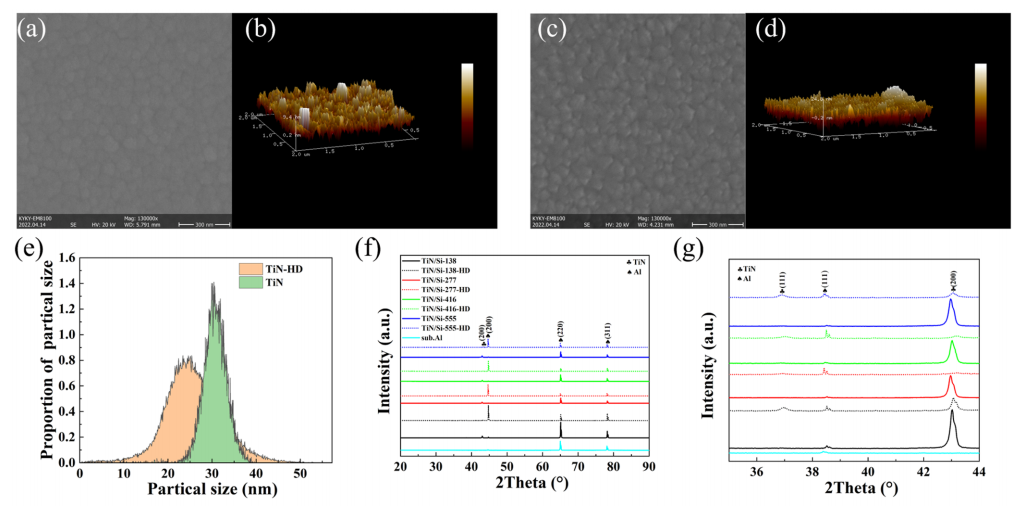

圖3. 復合薄膜的微觀結構。

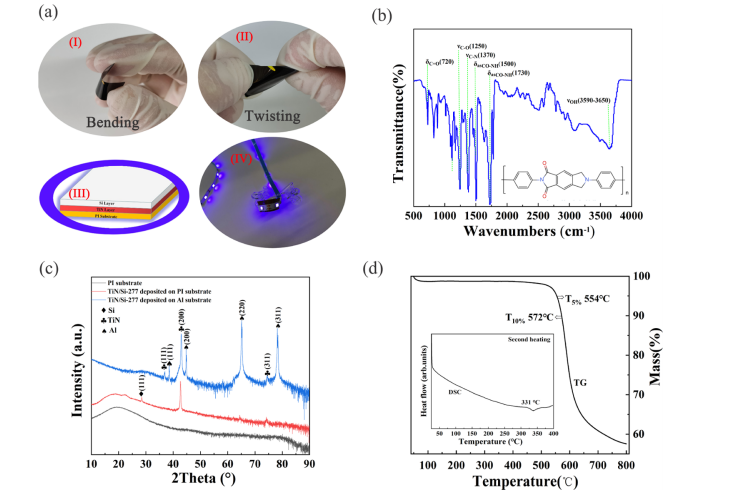

圖4. 復合薄膜的結構表征。

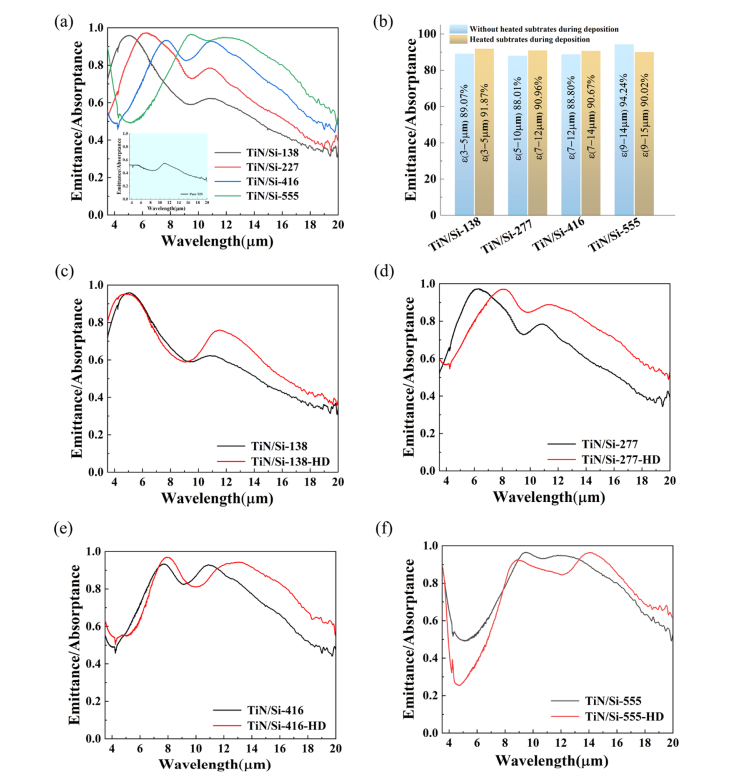

圖5. 雙層膜沉積在基底上的結構圖和柔韌性以及光譜。

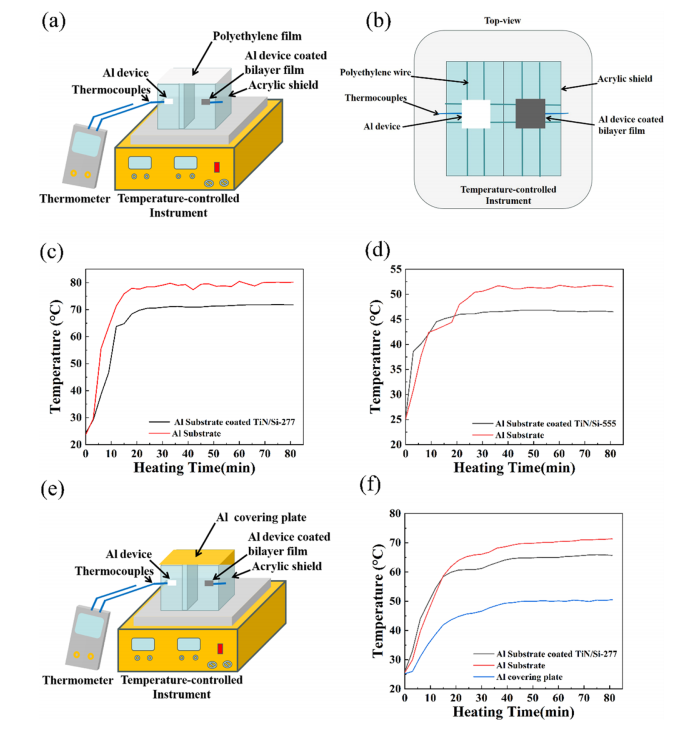

圖6. 在不同加熱溫度下雙層膜的實際輻射冷卻性能。
