顯微目鏡是顯微鏡的一個重要組件，它通過放大顯微物鏡產生的實像，使觀察者能夠清晰地觀察到樣本的細節。目鏡通常由多個透鏡組成，具有較大的視場和視角放大率。雖然現在有一些電子目鏡可以用于觀察和拍攝顯微鏡圖像，但目鏡仍然是不可替代的。下面給出一個10倍顯微目鏡設計的例子。

本課將給出一個學習例子：

1.波段：可見光

2.放大率為10

3.視場角為40°

4.F數為1

5.畸變小于5%

顯微目鏡放大率公式為250/f'=10,即可得出焦距f'=25mm

由公式F=f'/D,即可得出D=25mm

首先利用 SYNOPSYS 的 DSEARCH 功能搜索初始結構，下面是對 DSEARCH 宏的輸入：

評論留言聯系工作人員獲取代碼

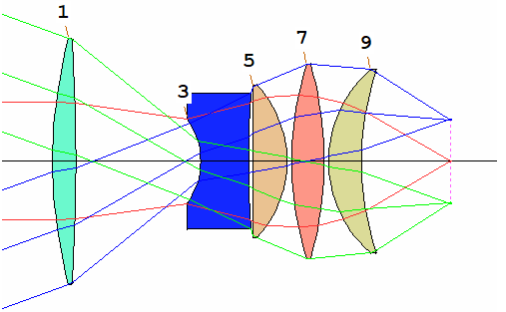

運行宏文件，我們得到了一個比較合適的初始結構。

該程序創建了一個優化宏文件并將其加載到編輯器窗口中。在這里，您可以看到程序生成的目標以及 DSEARCH 輸入中給出的特殊目標。

評論留言聯系工作人員獲取代碼

使用 DSEARCH 宏生成的優化宏進行優化，進行模擬退火（50，2，50）

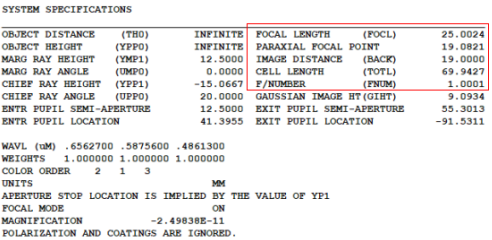

命令窗口輸入 SPEC

焦距為25.0024mm，F數為1.0001，均已滿足要求。

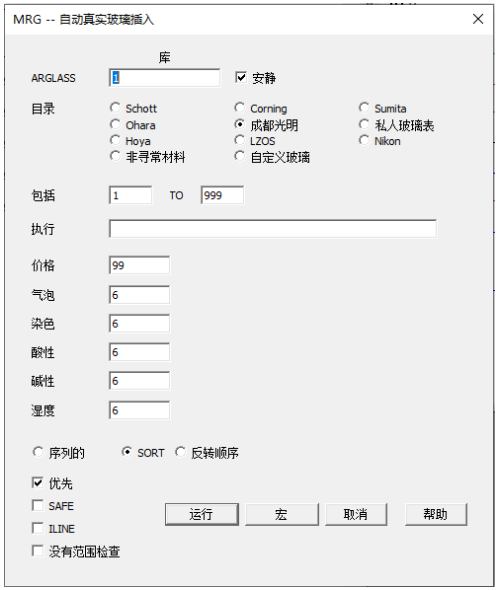

命令窗口輸入 MRG ，插入真實玻璃

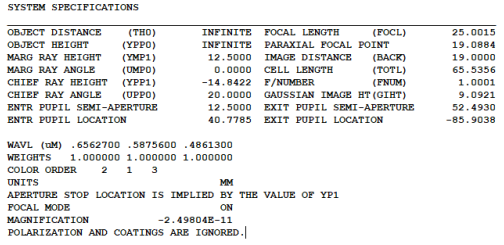

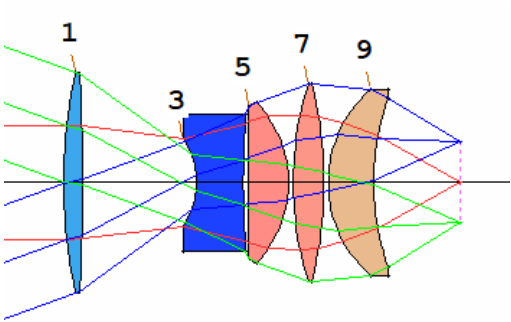

最終結果

上述鏡頭數據列表均滿足技術指標

查看畸變圖，在像質分析中，選擇像差畸變，顏色為 M，運行 DIS

我們有了一個非常好的10倍顯微目鏡。

很高興您選擇 SYNOPSYS 來設計您的鏡頭，它可以快速的做出非常好的設計。
