RP 系列激光分析設計軟件 | 示例案例:雙包層光纖中的泵浦吸收

在 這里 , 我們 將 展示了如何利用  RP Fiber Power 來分析和優化雙包層光纖設計。由于這涉及到一些復雜的細節,因此 RP Fiber Power 的 高度 靈活性對于 完成 這項任務至關重要。

模型的描述

我們考慮將雙包層光纖用于 大 功率光纖激光器和放大器。眾所周知,注入到泵浦包層中的泵浦光的 吸收率會因為 泵浦包層的 某 些模式與摻雜 光纖 纖芯有 微 弱重疊 而降低 。我們對此進行了更深入的調查。

注意,基于模式的方法不太適合這種分析。一個原因是泵浦包層可以有非常多的模式。另一個原因是為了改善泵浦吸收,通常會使用一些減弱共模的方法。在這種情況下,運行良好的模式解算器將很難開發,并且需要大量的計算時間。

因此,在這種情況下,數值光束傳播是一種更實用的方法。然而,這也并非易事:

為了切合實際,我們需要構建一種輸入泵浦波,這種泵浦波相當不連貫,但仍具有足夠的空間相干性,以便高效發射,在本示例中,我們的構造如下:

  • 我們從一個具有真實強度分布(僅限于泵浦包層)但具有隨機光學相位的場開始。這將導致巨大的光束發散,從而只有較小部分功率可以發射到泵浦包層中。
  • 然后,我們對該場進行傅里葉變換,濾除高頻成分(對應于較大的傳播角),并將其轉換回來。
  • 我們在空間域中再次對此進行過濾。

這些操作需要一些腳本代碼:

defarray A0%[0, (N - 1) * dr, dr; 0, (N - 1) * dr, dr] (periodic)
defarray A0_f%[0, (N - 1) * dr, dr; 0, (N - 1) * dr, dr] (periodic)
w0 := 15 um { beam size parameter }
sg(x2) := exp(-x2^4)  { normalized super-Gaussian function }
calc
  begin
    { Calculate the initial beam profile: low spatial coherence,
      but high enough for efficient launching}
    var f_max, f_m;
    { First step: totally random amplitudes within the cladding }
    for x := -r_max to +r_max step dr do
      for y := -r_max to +r_max step dr do
         A0%[x, y] := if x^2 + y^2 < r_cl^2 and y < y_cut then
           rnd(-1) + i * rnd(-1);
    { Filter out higher spatial frequency components }
    FFT_n(A0%[], A0_f%[], +1);
    df := 1 / (2 * r_max);
    f_max := 0.5 * N * df;
    f_m := NA_cl / lambda; { maximum allowed spatial frequency }
    for fx := -f_max to +f_max step df do
      for fy := -f_max to +f_max step df do
        A0_f%[fx, fy] := sg((fx^2 + fy^2) / f_m^2) * A0_f%[fx, fy];
    FFT_n(A0_f%[], A0%[], -1);
    for x := -r_max to +r_max step dr do
      for y := -r_max to +r_max step dr do
        A0%[x, y] := sg((x^2 + y^2) / r_cl^2) * (y < y_cut) * A0%[x, y];
  end
A0%(x, y) := A0%[x, y]

數值網格比泵浦包層稍大。我們在外包層中引入人工吸附,模擬外包層的損耗,這種損耗通常會發生在外邊界。

由于泵浦包層的高數值孔徑(0.4),因此數值分辨率需要相對較高。我們使用0.47um 的橫向分辨率和3.3 um 的縱向分辨率。

結果

最初,我們假設泵浦包層 為圓形, 摻雜 核心為居中 。對于纖芯吸收,我們假設為 100 dB/m,這比 有點超出 實際情況,但這樣我們 就 可以使用更短的光纖長度 (500 mm),從而節省計算時間。

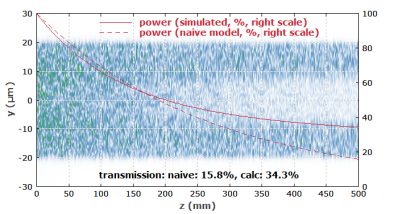

圖1顯示了幅度分布在光纖中的演變過程。我們可以看到,強度分布在纖芯區域形成了一個“洞”。這是眾所周知的效應,即在一定長度的光纖中,功率主要集中在泵浦吸收很弱的模式中。因此使用更長的光纖沒有多大幫助。

圖片


圖1: 圓形泵浦包層沿光纖的振幅分布。

圖1中的紅色實心曲線顯示了泵浦功率的衰減情況。這可以與“原始”分析預計的結果(虛線)相比較,其中假設根據纖芯和包層面積之比的恒定吸收系數。傳播一段時間后,由于上述影響,兩條曲線明顯不同。

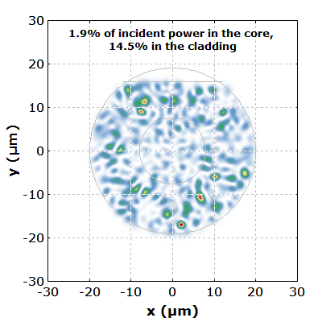

圖2顯示了光纖末端的強度分布。纖芯和包層邊界用灰色圓圈表示。

圖片


圖2:光纖末端的強度分布。

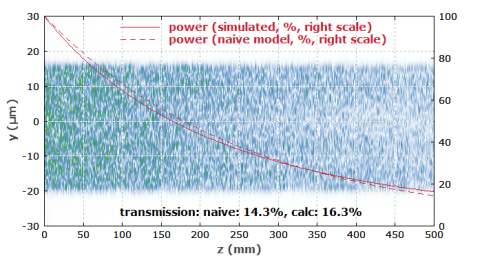

可以通過使用 D 形泵浦包層來提高泵浦的吸收率:本質上,我們在泵浦包層的頂部切掉一部分。這就降低了光纖的對稱性,從而避免了低纖芯重疊的螺旋模式。圖3和圖4顯示了結果。泵浦強度在橫向上的分布更加均勻,而泵浦吸收率現在甚至比根據“原始”的估計值稍好。

圖片


圖3:D 形泵浦包層沿光纖的振幅分布。

圖片


圖4:光纖末端的強度分布。

當然,我們現在還可以研究一些改進的情況,例如使用八邊形泵浦包層、偏心纖芯、彎曲光纖等。這樣就可以優化不同設計的雙包層光纖。
