CINNO Research產業資訊，眾所周知，在先進的電子器件制造領域，特別是有機發光二極管（OLED）制造領域，薄膜沉積技術發揮著非常關鍵作用，目前市場上常見的薄膜沉積技術主要有兩種具體方案：溶液制程和真空沉積。事實上，這兩種方法在方法和應用上都有所不同，不過可以滿足OLED制造過程中各種不同的細微需求。

解決制程方案：一種經濟且通用的方法

溶液制程是一種提前將功能材料溶解在溶劑中，然后將整個溶液涂布在基材/基板上的薄膜沉積技術，事實上這種方案一直憑借其非常高的成本效益和規模化量產性而聞名于業內。根據具體涂布溶液方式的不同，這種溶液制程可以進一步分為旋涂（Spin Coating）、浸涂（Dip Coating）和噴墨印刷（Inkjet Printing）等。這種方案的實施簡單性，以及該方法對各種材料和基材的適應性使其成為一種非常有吸引力的選擇，尤其是一些大尺寸器件的制作。不過，一直以來，控制薄膜形態的挑戰、溶劑選擇的復雜性以及純度和均勻性問題讓這種方案在被選擇時多了很多顧慮。

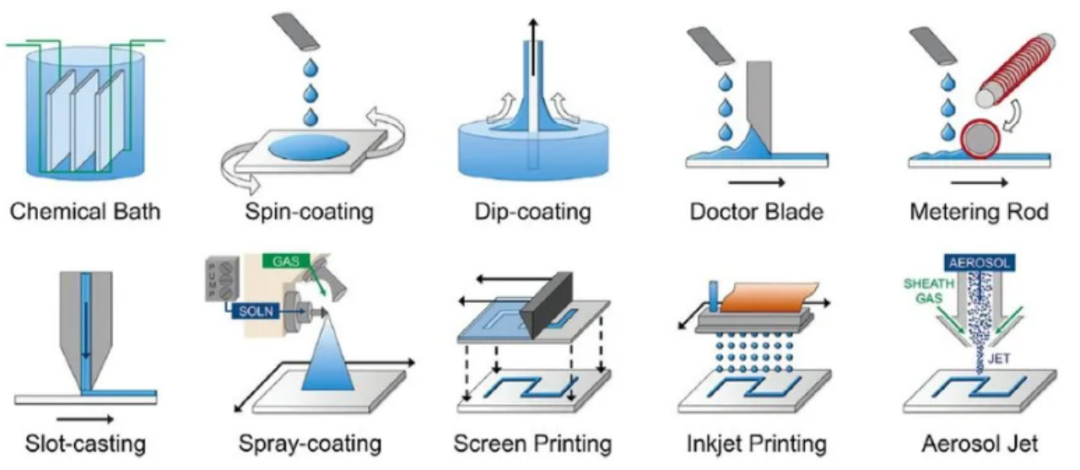

圖1. 業內常見的各種溶液制程方法（來源：RSC）

真空沉積方案：薄膜制造中的精度和純度

相比于前面提到的溶液制程方案，真空沉積，包括真空環境下的熱蒸發和濺射等方法，擁有更高的精度。另外，真空沉積方案對薄膜厚度、成分以及薄膜更高純度和均勻性的控制也是無與倫比的。真空沉積方案對于有序分子填充（Ordered Molecular Packing）和材料使用效率至關重要的應用尤其有益。不過，這種高精度優勢是有代價的，無論是字面上還是形象上，由于其實施設備的復雜性和更高的生產成本，該方法并不太適合一些大尺寸的應用。

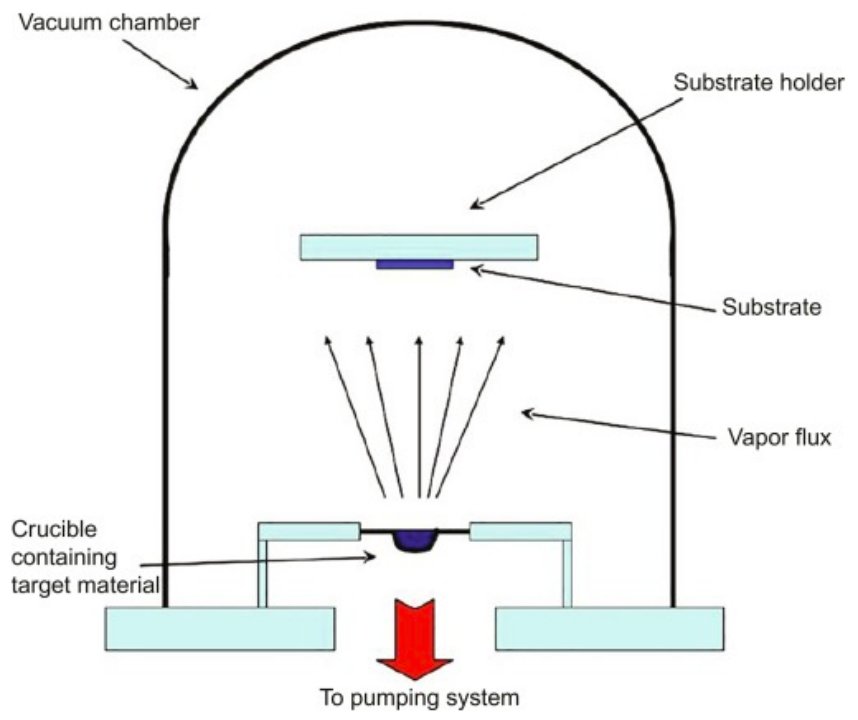

圖2. 真空沉積方案示意，來源：Science Direct

最近，墨西哥國立自治大學在其一項研究成果中，展示了一種新型茚并噻吩衍生物IDT-CB的合成及其在OLED技術中的應用。據介紹，研究人員通過Suzuki偶聯反應，將茚并二噻吩（IDT）中心核與兩個咔唑末端單元連接，最終合成了IDT-CB。通過測試，該材料的NMR和FTIR光譜所反應出來的特征和研究人員預期的化學結構吻合。

對該材料的測試還顯示，溶液中IDT-CB在可見光范圍內具有較強的光吸收和黃綠色光致發光。研究人員進一步將這些化合物材料旋涂成光滑的薄膜，然后基于此制成一款OLED器件原型。通過測試，這種具有IDT-CB發射極層的OLED原型發出了明亮的黃綠色光，其關鍵指標包括5.76V的開啟電壓和1000cd/m2的峰值亮度。

研究結果突出地表明了一個事實，IDT-CB是一種多功能的新材料，可以使用簡單且可量產化的溶液制程方法進行沉積制造。基于IDT-CB薄膜制成地高效電致發光器件為其未來融入實用OLED技術和照明應用打開了大門。這種新型化合物可以發出非常有希望進入應用的黃綠色光，并表現出復雜而有效的電子特性。這項研究不僅展示了IDT-CB在各種溶劑中的多功能性，還讓業內人士看到了其薄膜形式的穩定性和功效，這是OLED應用的一個關鍵方面。
