當兩束或者多束光在光纖中傳播時，除了光波對自身的調制之外，還有來自其它光波的干擾。光波由于光纖的非線性作用而互相干擾，這種現象稱之為交叉相位調制（XPM）。

本案例演示了在OptiSystem中將頻率相接近的兩束光耦合到一根光纖中進行傳輸，兩束光之間由于存在XPM效應，導致頻譜的不對稱展寬，以及不同頻率以不同速度傳播，最終形成時域內結構復雜且不對稱波形。

1. 光路設計

取兩個相互作用的高斯光波，一個是泵浦光，一個是探測光。泵浦光波長為1550nm，功率為20mV；探測光波長為1551nm，功率為2mV。將兩光耦合后入光纖中進行傳輸，考慮光纖的群速度色散效應（GVD），兩束不同頻率的光在光纖中速度不一致。光在光纖傳輸過程中，不僅有XPM和GVD的影響，自相位調制（SPM）也起到了調制作用，本例中不予考慮。

2. 仿真過程

2.1搭建光路圖?

 2.2設置泵浦光和探測光的脈沖參數

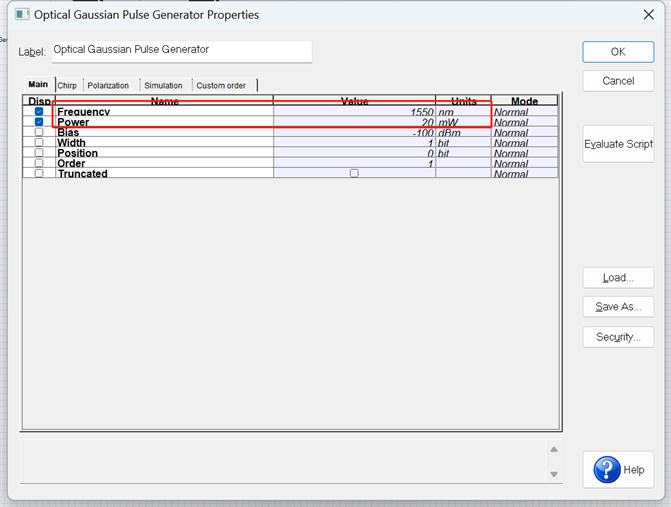

泵浦光

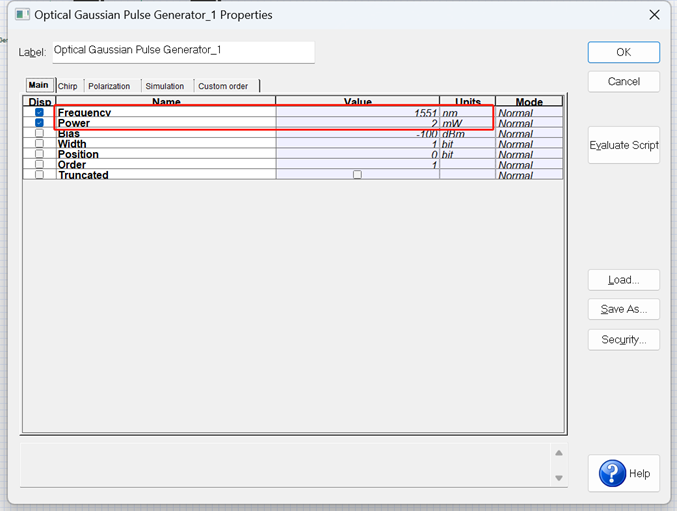

探測光?



2.3設置光纖參數：

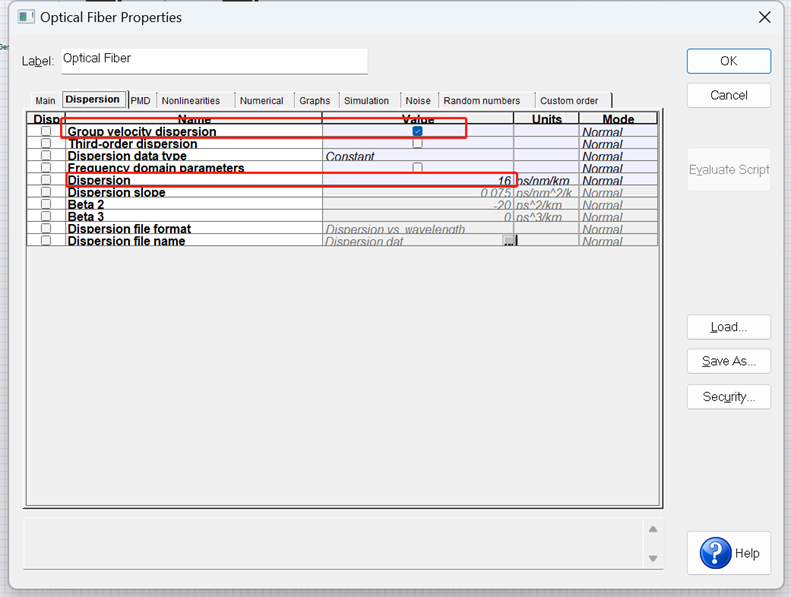

勾選群速度色散，色散值設為16ps/nm/km

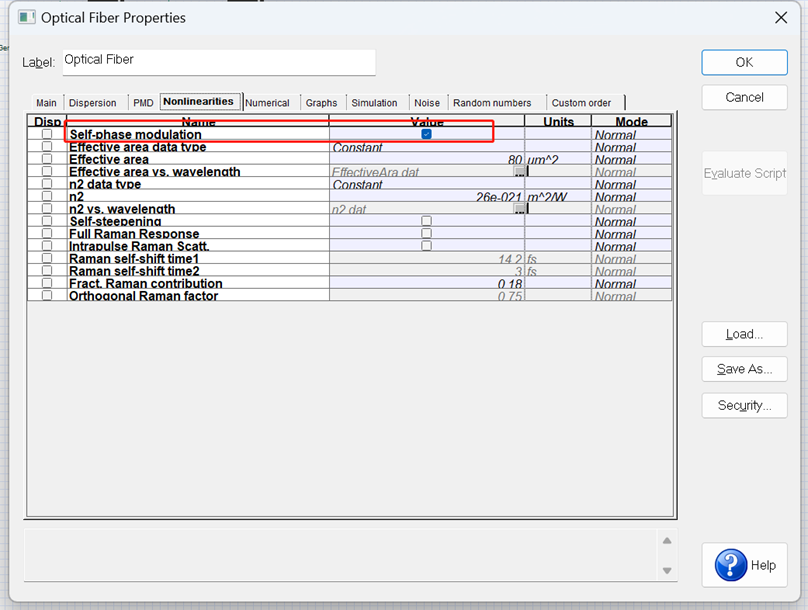

勾選自相位調制

3. 運行結果

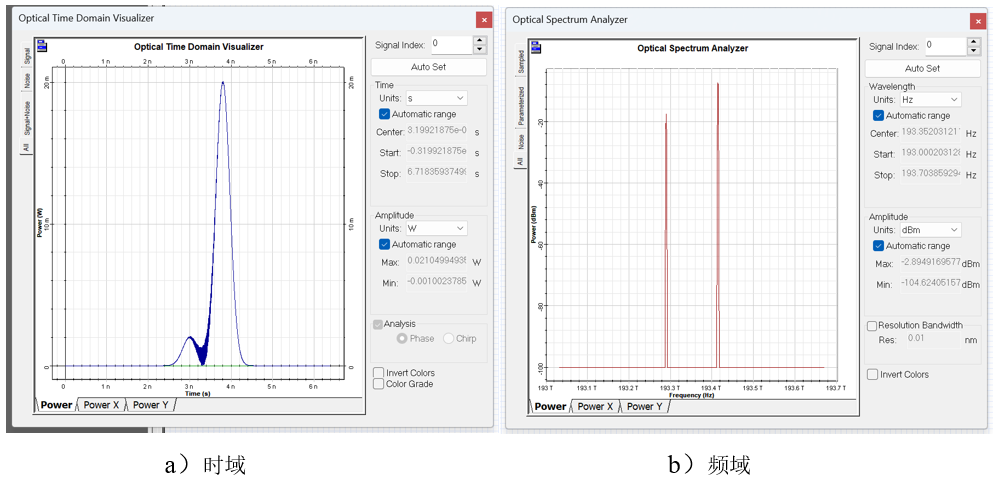

圖1.光纖傳輸前

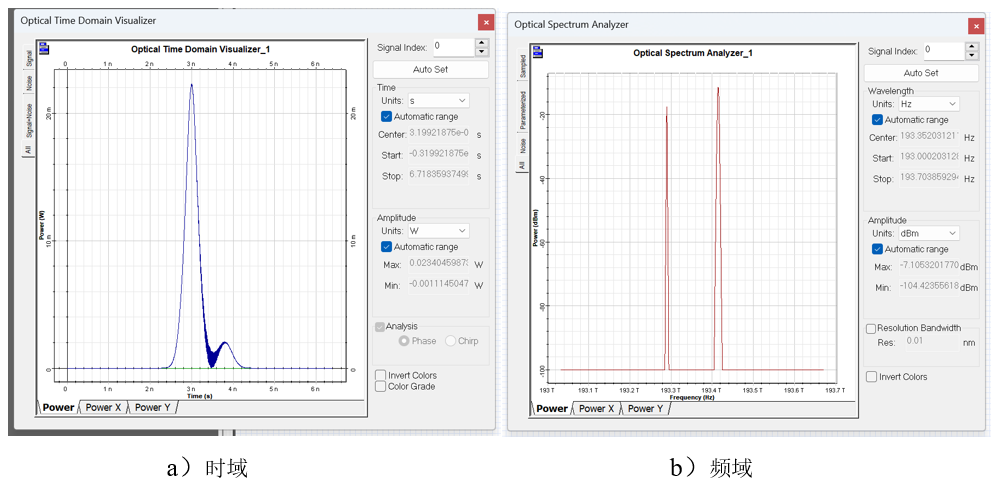

圖2.光纖傳輸后
