在上周的通訊中，我們強調了分析基于光波導的增強和混合現實(AR & MR)設備的一些挑戰。我們將繼續深入討論這個話題，看看光波導系統耦合光柵的優化。由于它們的尺寸小和自由參數很多的特點，這些任務眾所周知地極具挑戰性。

快速物理光學軟件VirtualLab Fusion通過其波導工具箱提供了一系列方便的工具，可在設計過程中幫助光學工程師。例如用于光柵結構配置的用戶友好的工作流程，用于光柵分析的嚴格傅里葉模態算法(FMM)，以及參數優化方法和一些針對光波導的系統設計方法。

在下面的例子中，您可以看到這些工具中的一些發揮作用：

連續調制光柵區域光波導的優化

本例演示了如何通過EPE和外耦合器區域連續變化的光柵占空因子來優化光波導，以實現眼動范圍內足夠的橫向均勻性。

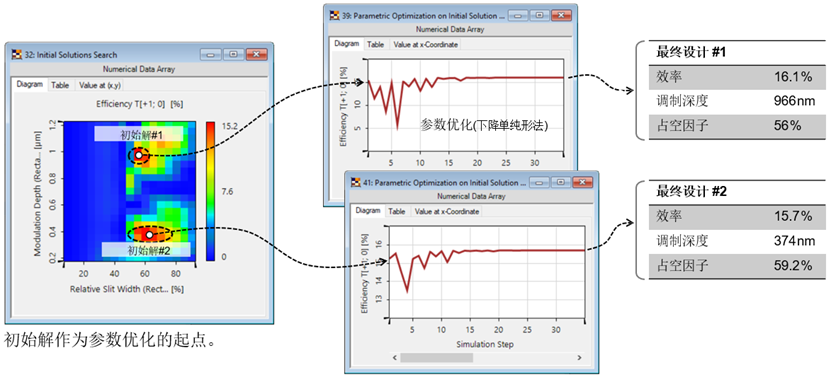

單入射方向光波導耦合光柵的優化

 我們演示了針對特定入射方向優化矩形光柵的設計流程，以獲得特定衍射級次的最大效率。
