OptiSystem應用：脈沖內拉曼散射對高階光孤子的衰變

2023年11月8日 11:09
瀏覽：2114
本課程演示了受激拉曼散射對短孤子脈沖的影響。
布局及其全局參數如圖1和圖2所示。

OptiSystem應用：脈沖內拉曼散射對高階光孤子的衰變的圖1

圖1.光路布局

OptiSystem應用：脈沖內拉曼散射對高階光孤子的衰變的圖2

圖2.全局參數設置

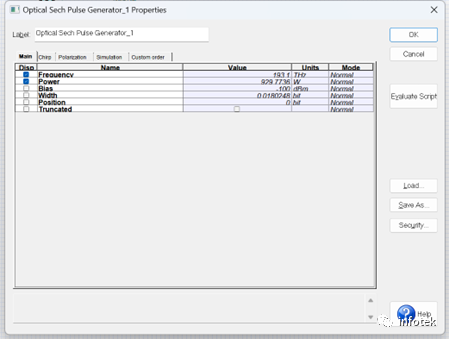

OptiSystem應用：脈沖內拉曼散射對高階光孤子的衰變的圖3

圖3.脈沖生成器設置

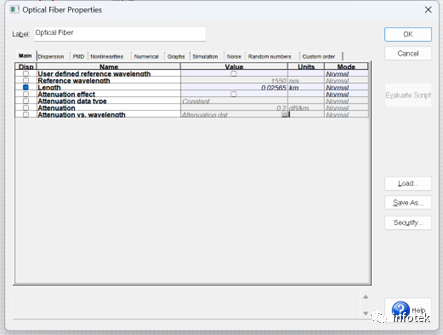

非線性色散光纖組件的參數如圖4所示。該布局模擬了高階孤子脈沖的傳播。
脈沖寬度（FWHM）為450.62fs，對應的T0值為T0≈（TFWHM/1.763）=255.6fs。

OptiSystem應用：脈沖內拉曼散射對高階光孤子的衰變的圖4

圖4.非線性光纖設置

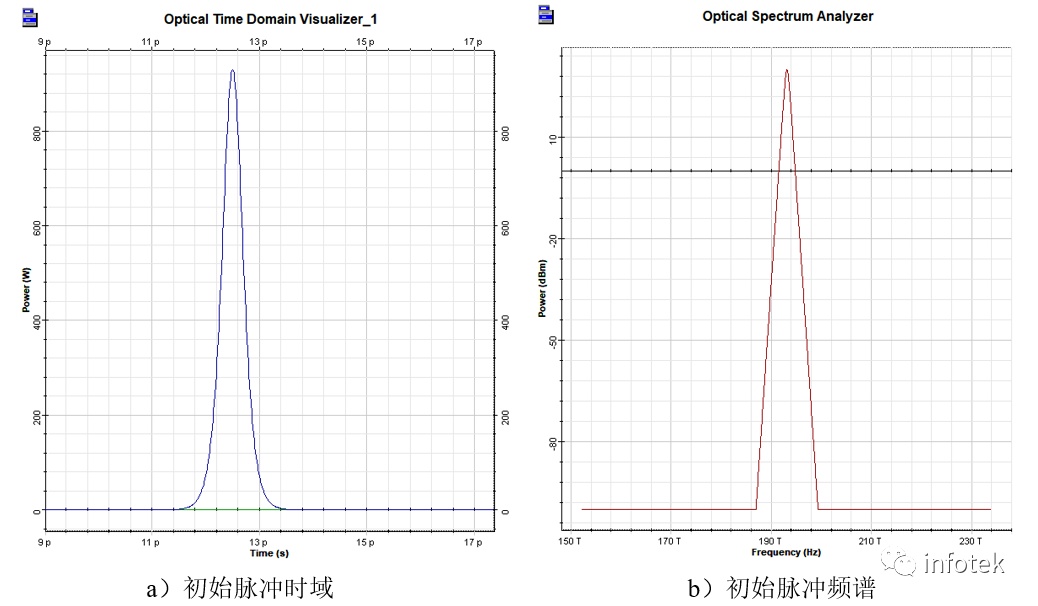

設置完成后運行程序，可以看到輸出脈沖形狀和頻譜如圖5所示。

OptiSystem應用：脈沖內拉曼散射對高階光孤子的衰變的圖5

圖5.初始脈沖

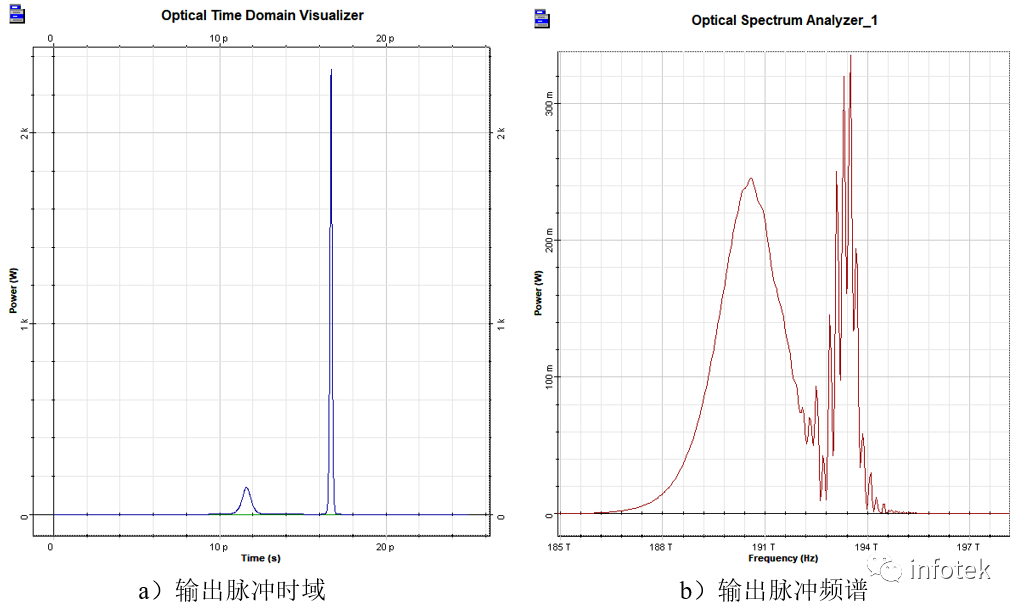

輸出脈沖形狀和頻譜如圖6所示。可以看出，受激拉曼散射對高階孤子的影響是將其分解。

OptiSystem應用：脈沖內拉曼散射對高階光孤子的衰變的圖6

圖6.輸出脈沖
此外，通過比較輸入和輸出脈沖頻譜，可以清楚地看到孤子自頻移現象。
歸一化頻移：
OptiSystem應用：脈沖內拉曼散射對高階光孤子的衰變的圖7

OptiSystem應用：脈沖內拉曼散射對高階光孤子的衰變的圖8
