1）案例描述

2）網格

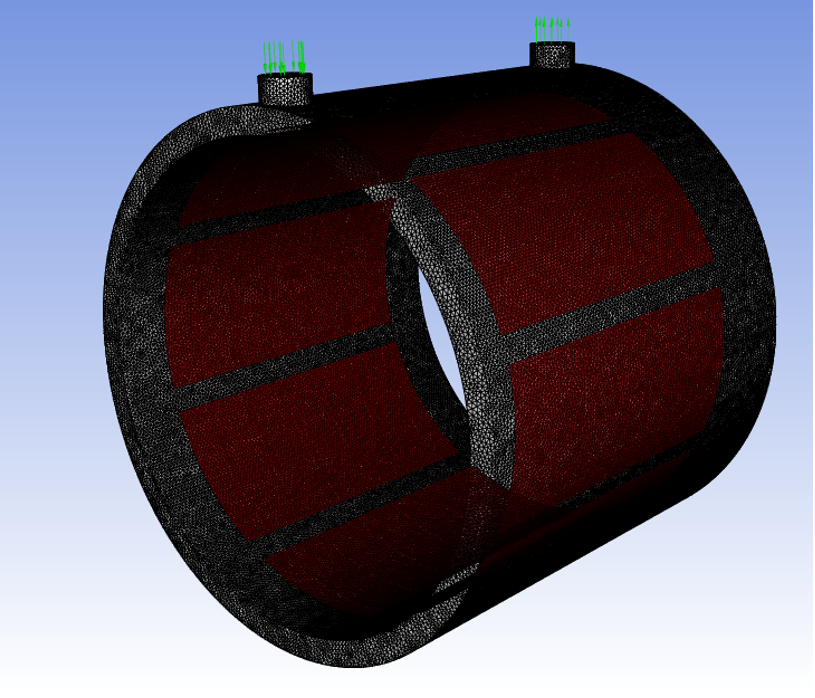

整體網格為四面體網格單元為主的非結構網格，網格數量380萬。

3）計算條件

1）新建工程

① 啟動AICFD 2023R2；

② 選擇 文件>新建，新建工程，選擇工程文件路徑，設置工程文件名，點擊“確定”。

圖2-1 AICFD窗口

圖2-2 新建工程

2）網格導入

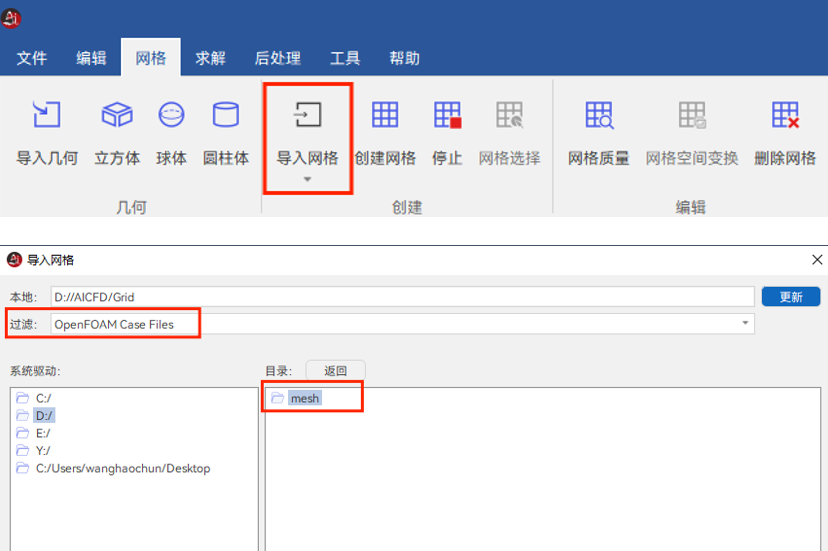

單擊菜單欄網格>導入網格，導入外部生成的計算域網格。

3）網格質量檢查

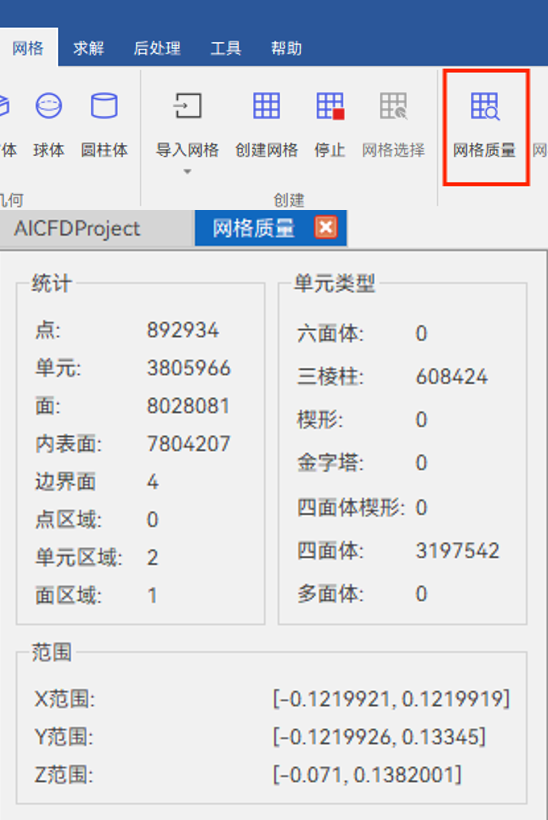

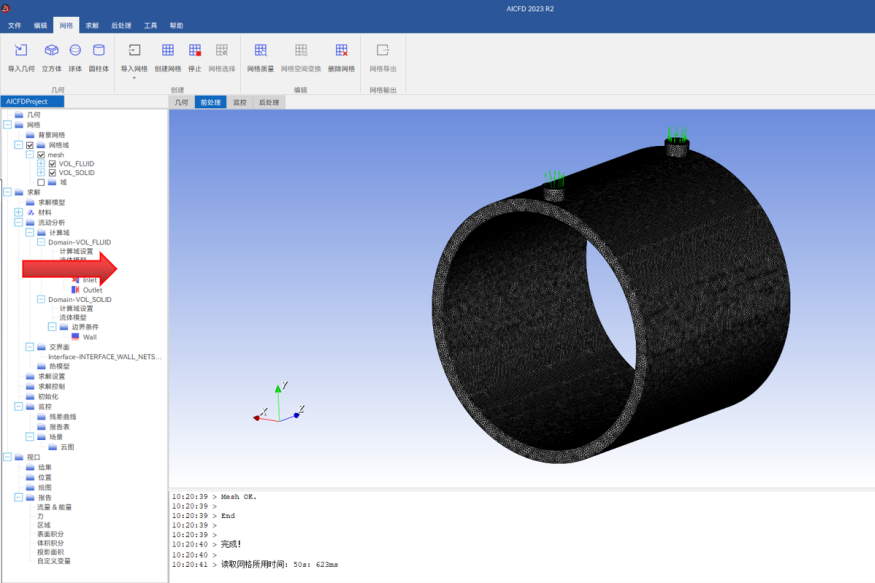

單擊菜單欄 網格>網格質量，檢查網格質量。

1）求解模型

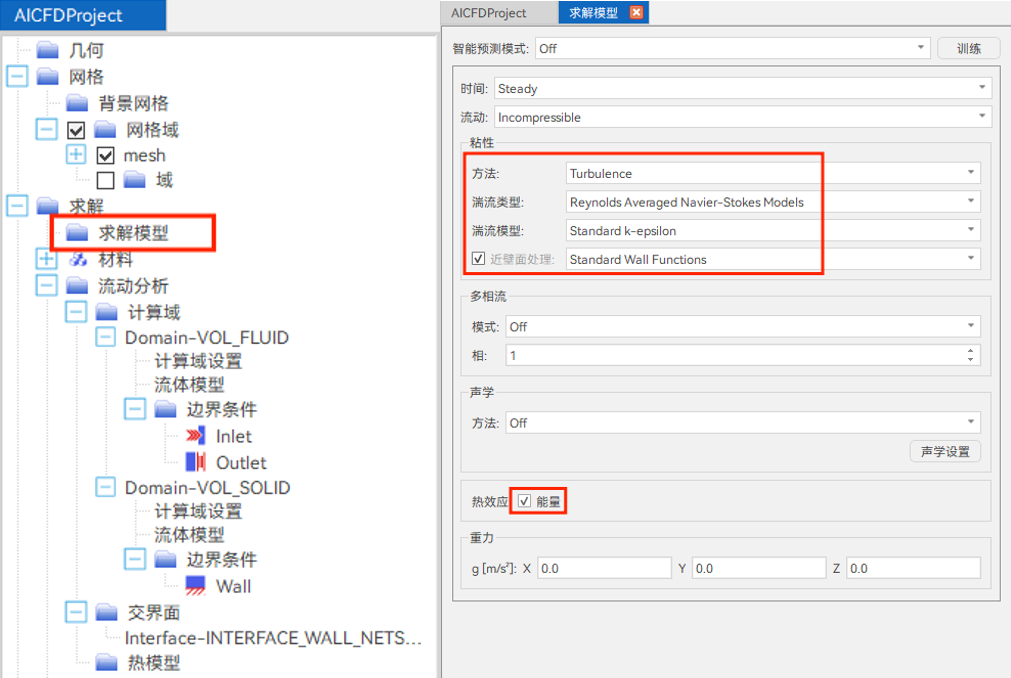

雙擊 求解>求解模型，設置湍流模型。本案例為穩態計算，采用不可壓縮流，湍流模型采用Standardk-epsilon模型。

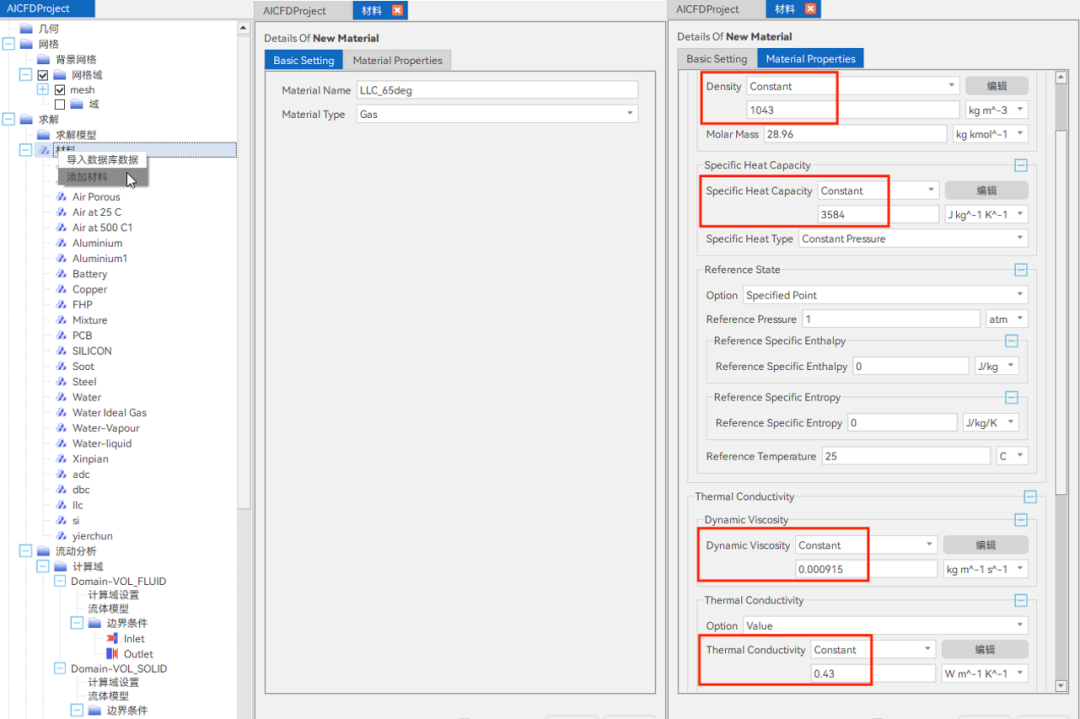

右擊 材料>添加材料，MaterialType選擇Solid，新建材料，修改介質物性參數，如圖3-3所示。

2）計算域

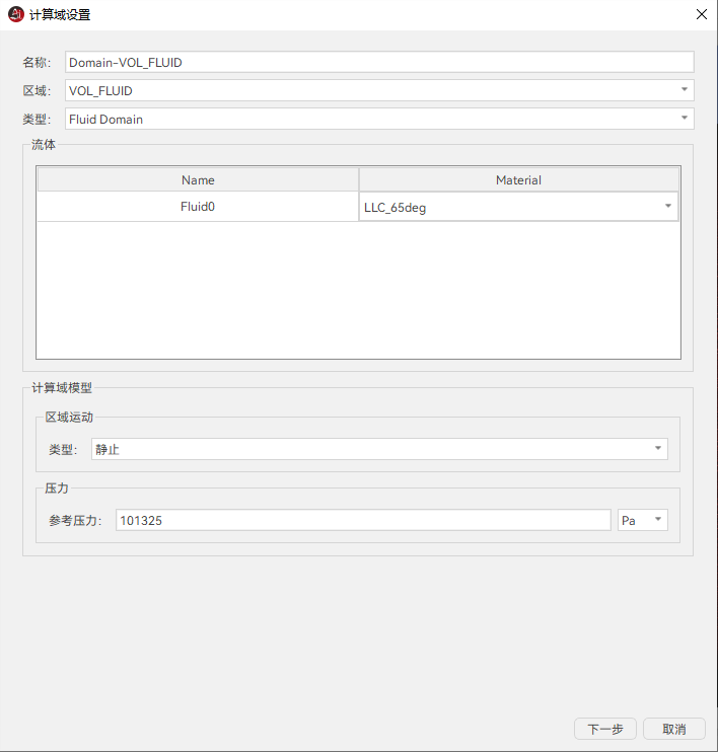

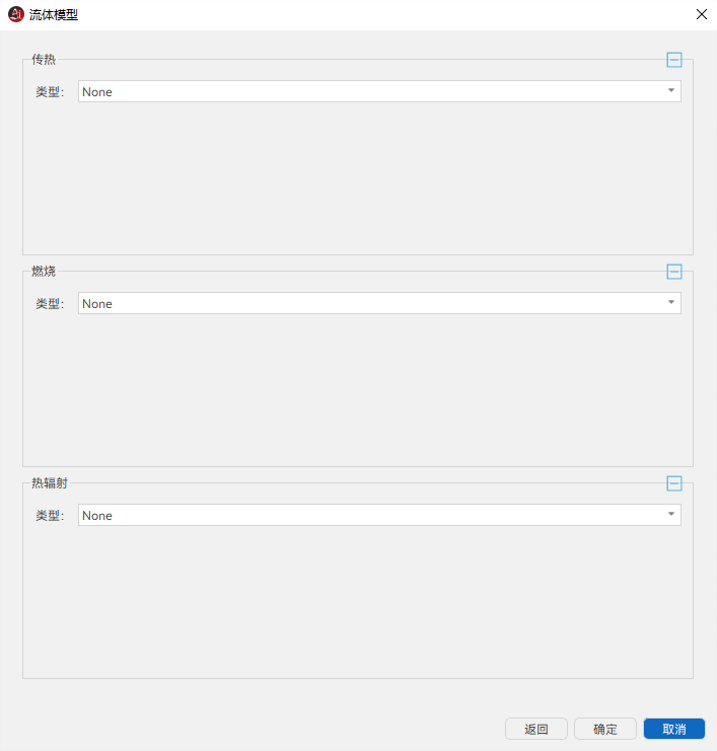

雙擊求解>流動分析>計算域>Domain-VOL_FLUID，計算域設置窗口中類型選擇“FluidDomain”，材料選擇“LLC_65deg”，然后點擊“下一步”，在打開的流體模型窗口點擊“確定”，將網格分配到計算域。

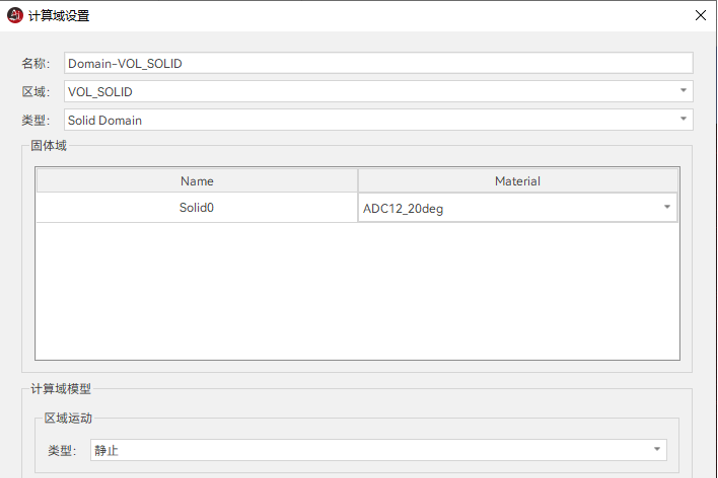

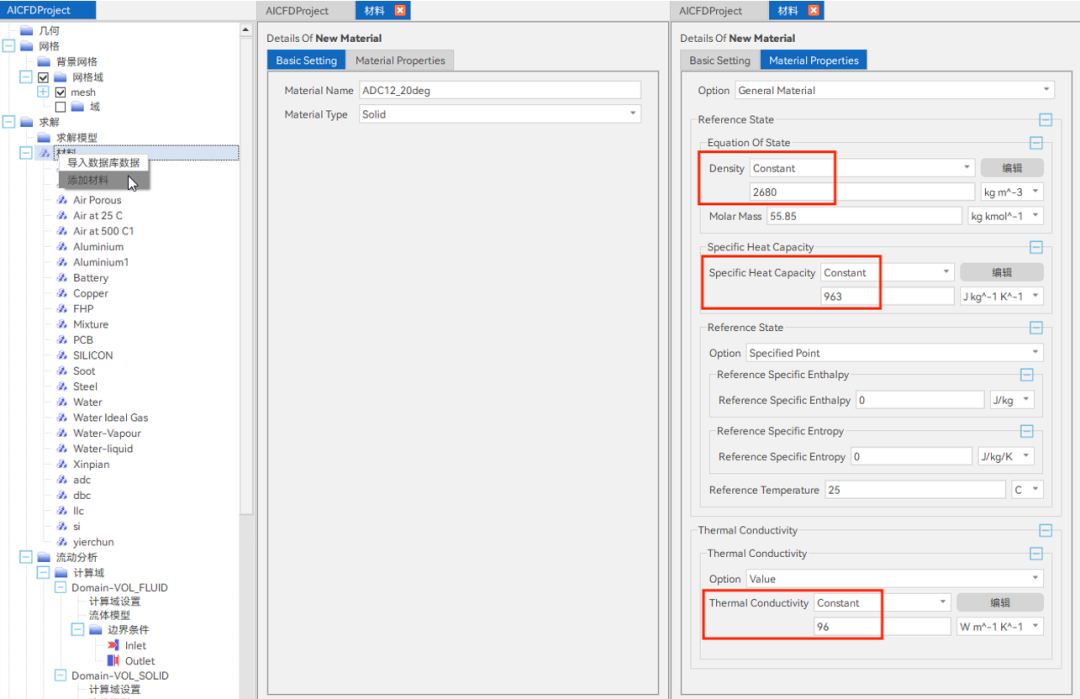

雙擊 求解> 流動分析> 計算域> Domain-VOL_SOLID，計算域設置窗口中類型選擇“Solid Domain”，材料選擇“ADC12_20deg”，然后點擊“下一步”，在打開的流體模型窗口點擊“確定”，將網格分配到計算域。

3）邊界條件

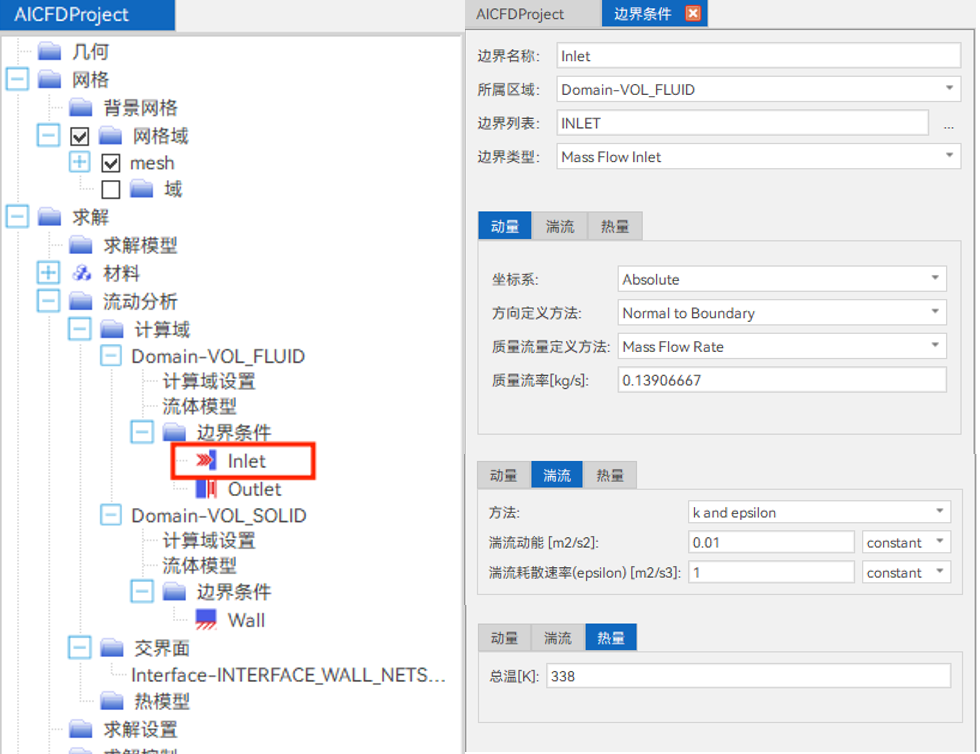

分別設置Inlet和Outlet，需要分別設置邊界名稱、邊界類型、邊界條件和數值，如圖所示；

圖3-6  入口定義

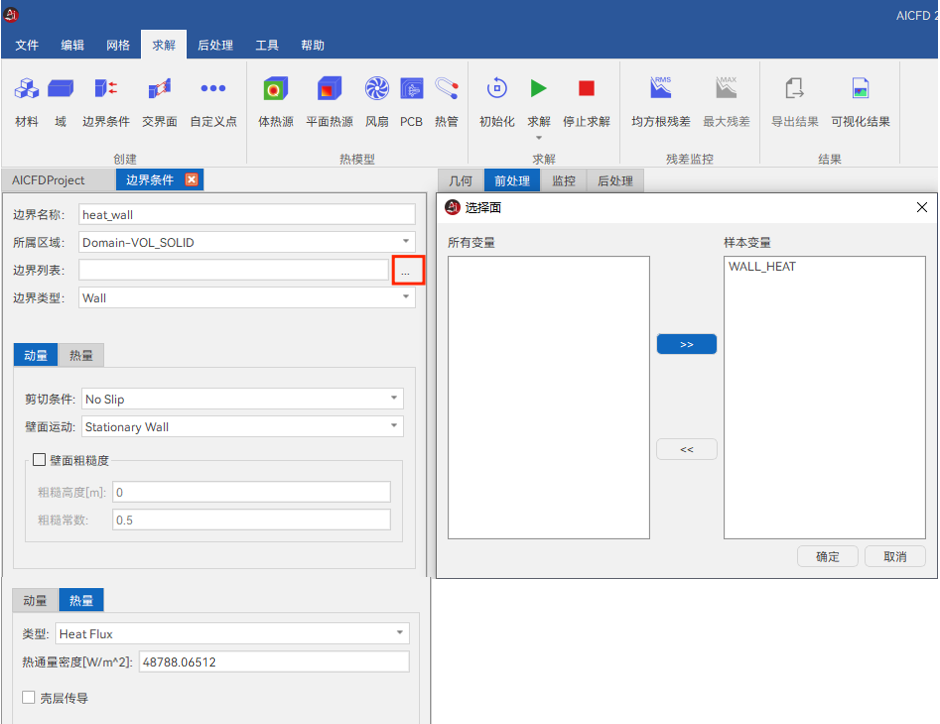

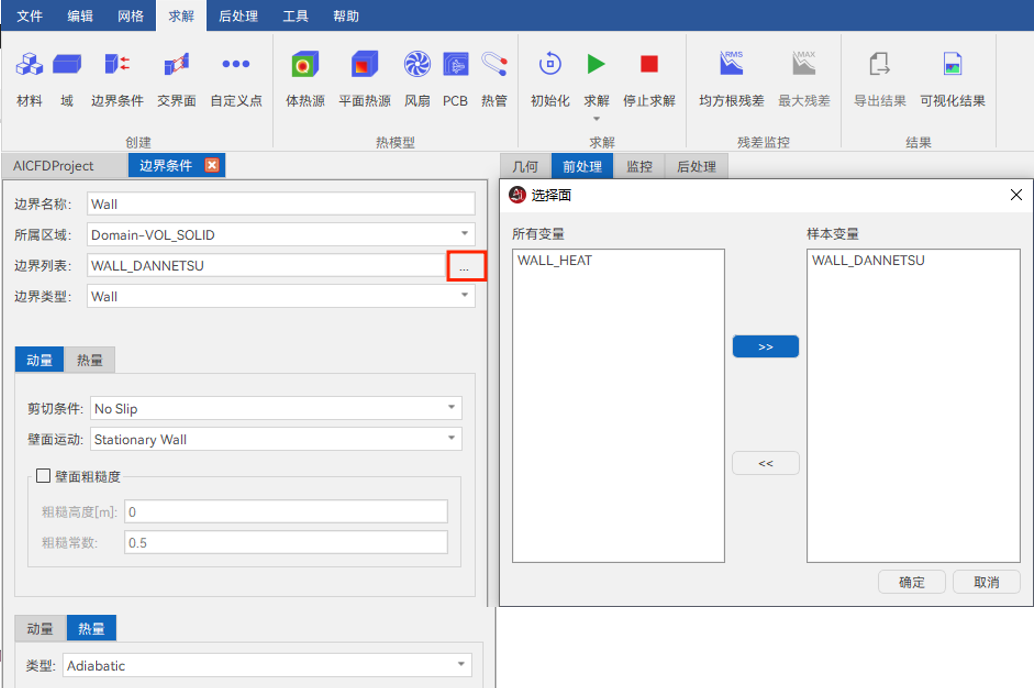

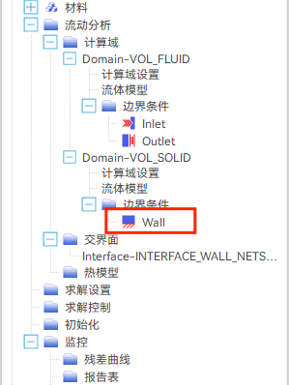

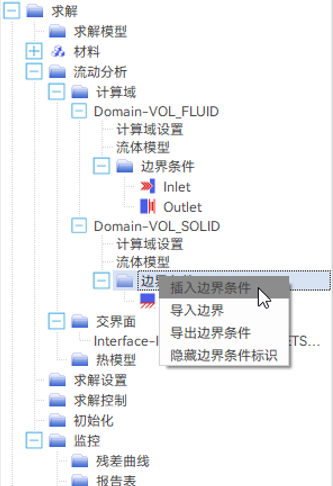

右擊 邊界條件>插入邊界條件，新建邊界，設置Wall，需要分別設置邊界名稱、邊界類型，如圖所示；

雙擊 求解>流動分析>交界面>Interface-INTERFACE_WALL_NETSUDENNTATSU，查看自動識別的交界面；

圖3-10 交界面設置

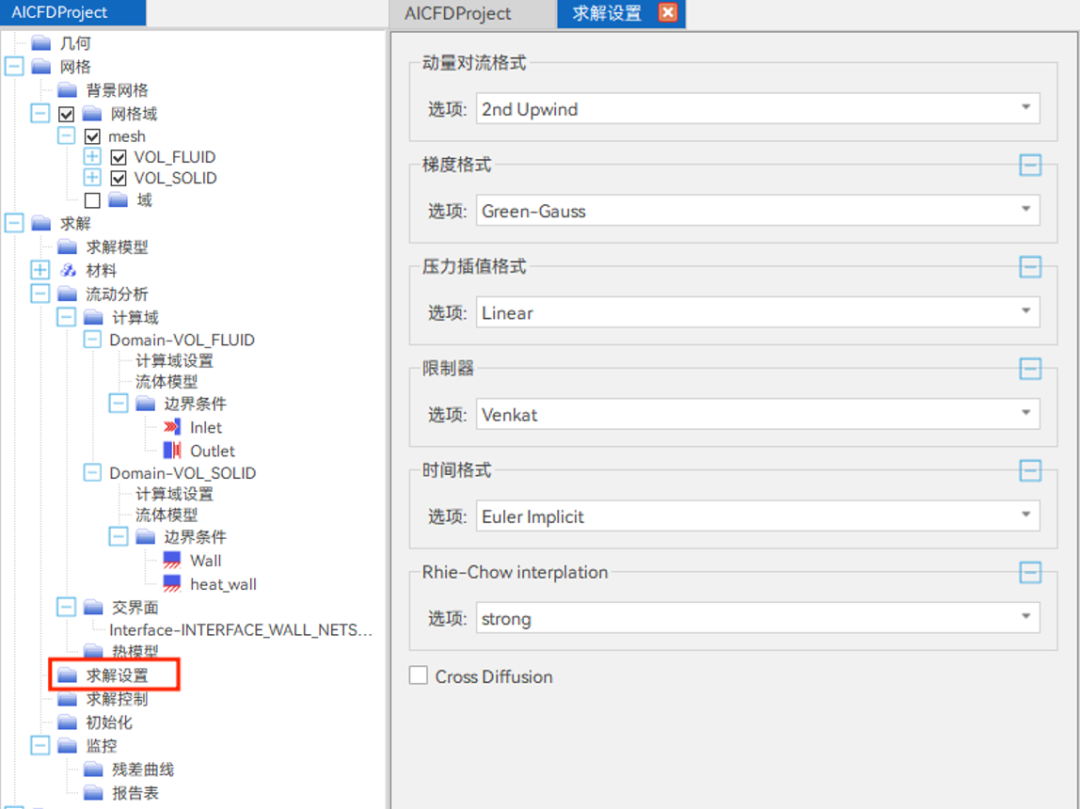

圖3-11 求解參數設置

雙擊 求解>求解控制，設置求解器啟停條件，迭代步數等；

圖3-12  求解參數設置

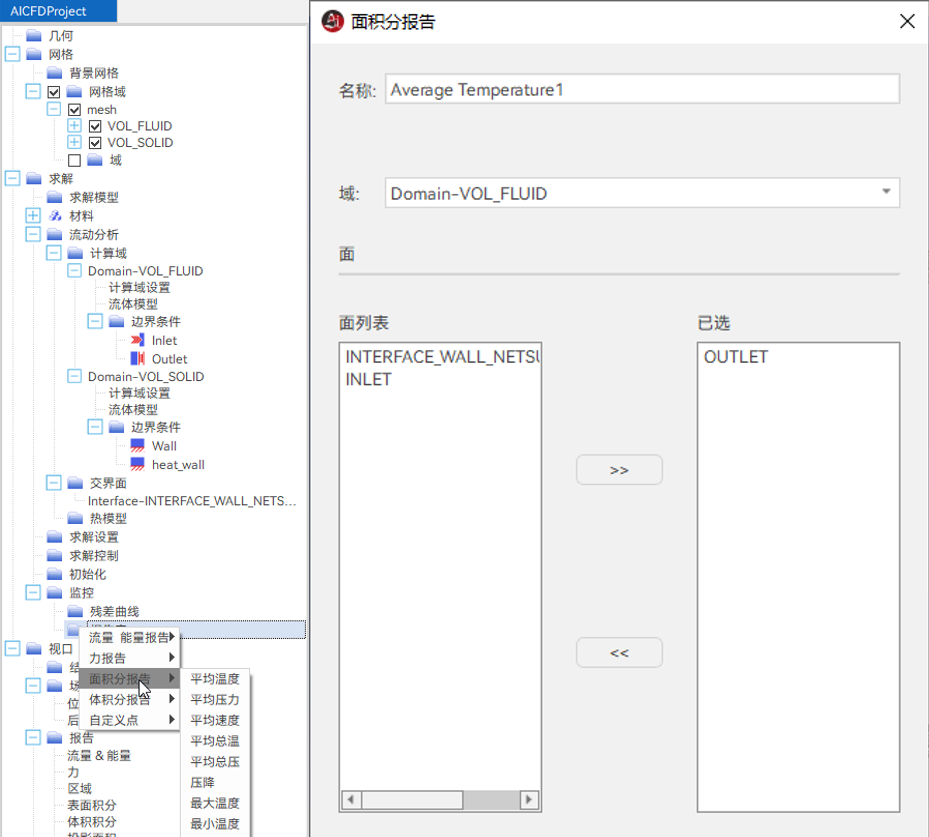

右擊 報告表>面積分報告，設置監控出口平均溫度。

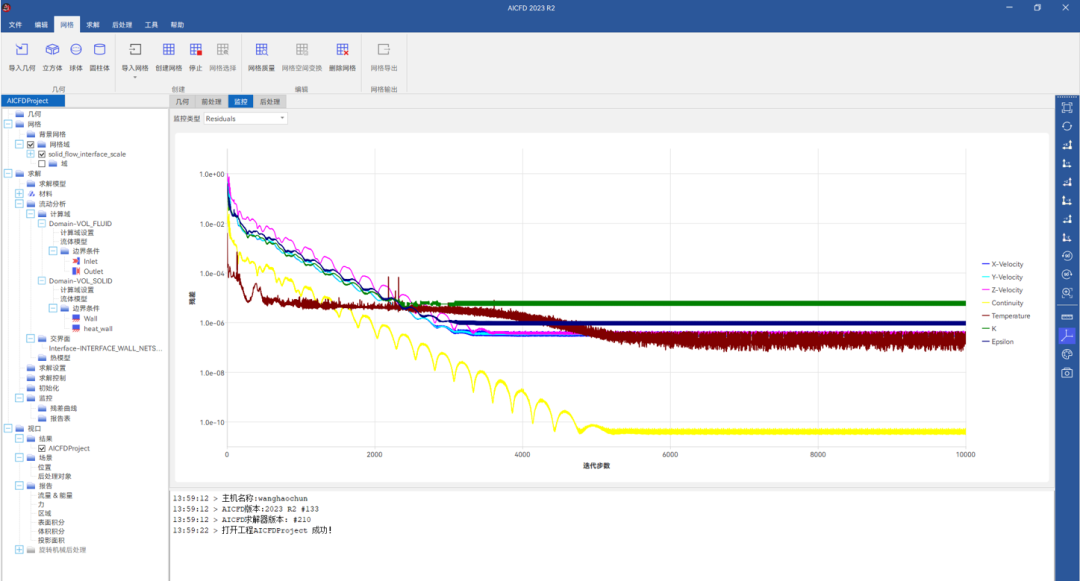

1）殘差曲線與監控變量

雙擊 監控>殘差曲線，選擇查看監控曲線。

2）初始流場設置

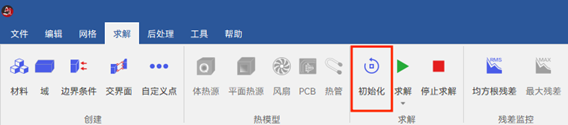

① 雙擊 求解>初始化，設置初始流場；

② 選擇菜單欄 求解>初始化，初始化流場。

圖4-2  初始化設置

3）求解計算

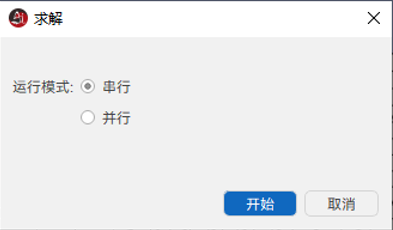

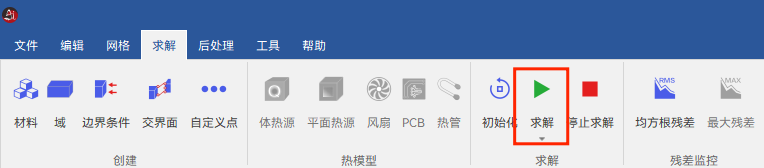

選擇菜單欄 求解>求解>直接求解>串行，開始計算。

圖4-4  運行求解器

1）監控曲線

查看殘差曲線。

2）數據讀取

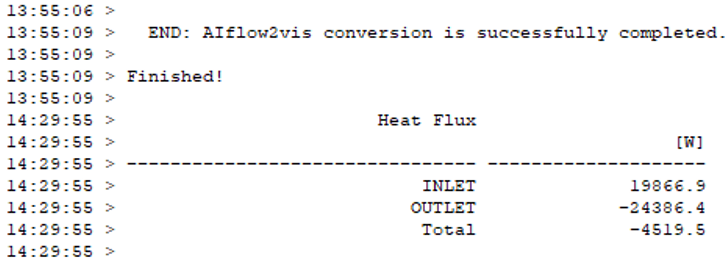

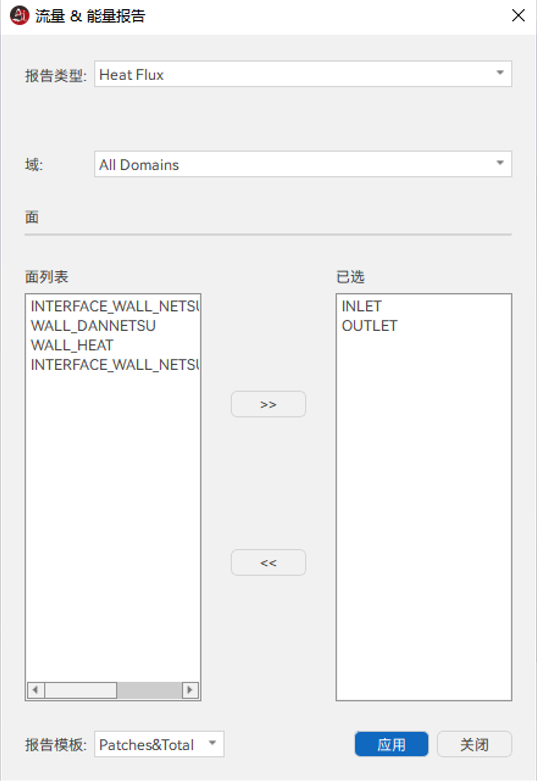

雙擊樹節點 報告>流量&能量報告，選擇域，選取面列表中目標部件，點擊應用，讀取結果數據。

3）求解結果更新及導入

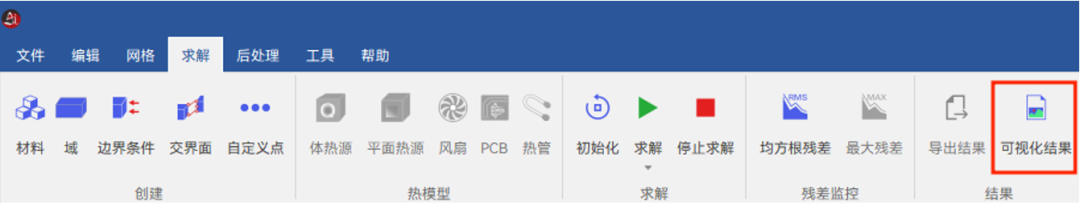

單擊菜單欄 求解>可視化結果，實現可視化求解結果更新，現版本計算完成后自動進行可視化求解結果。

4）可視化結果

① 壓力云圖

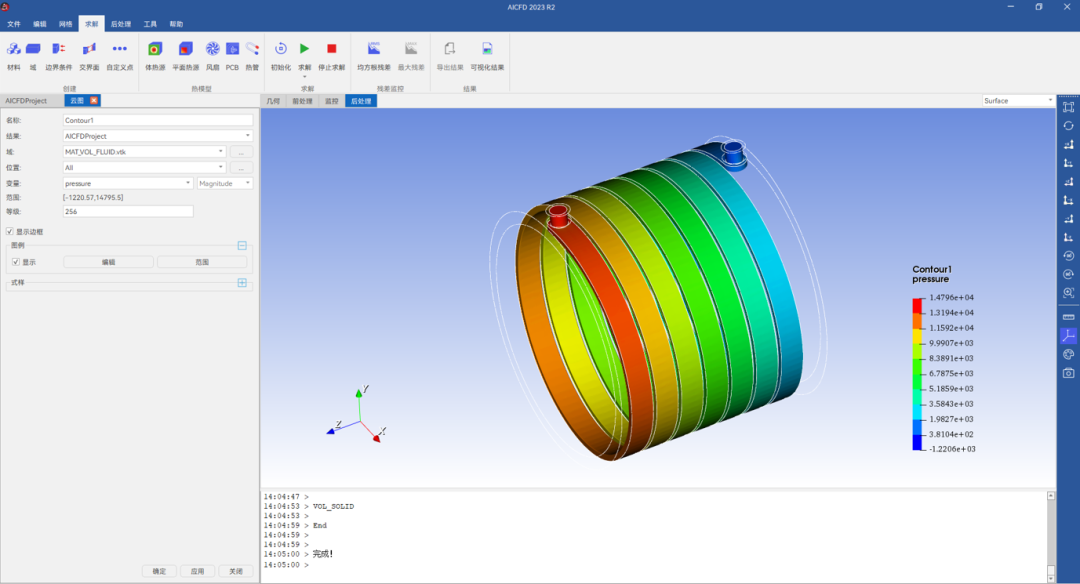

單擊菜單欄后處理>云圖，選取位置域和變量參數壓力，設置等級參數256，點擊應用，讀取管道壓力云圖，可以看到在入口質量流量0.139kg/s的工況下流體管路的壓力分布。

② 溫度云圖

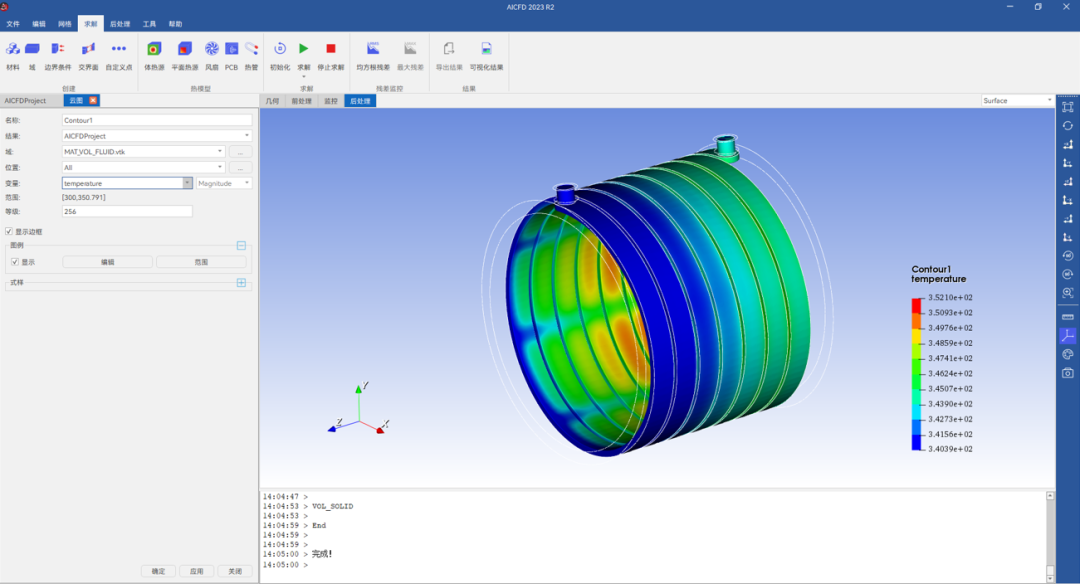

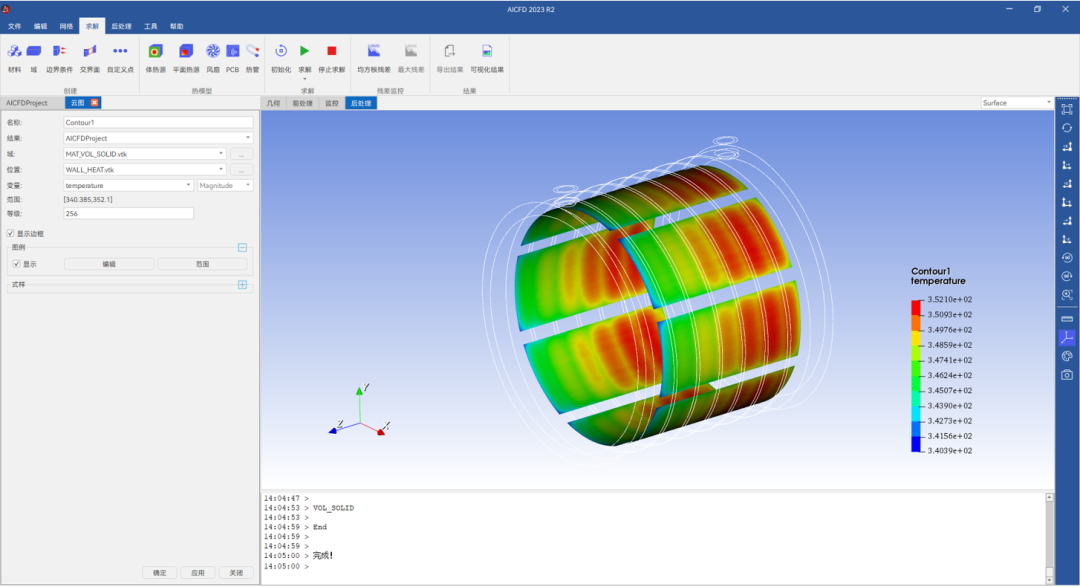

單擊菜單欄 后處理>云圖，選取位置域和變量參數溫度，設置等級參數256，點擊應用，讀取管道溫度云圖，可以看到在入口質量流量0.139kg/s的工況下流體管路的溫度分布。

單擊菜單欄 后處理>云圖，選取位置域和變量參數溫度，設置等級參數256，點擊應用，讀取發熱面溫度云圖，可以看到該模型下，發熱體的換熱情況。

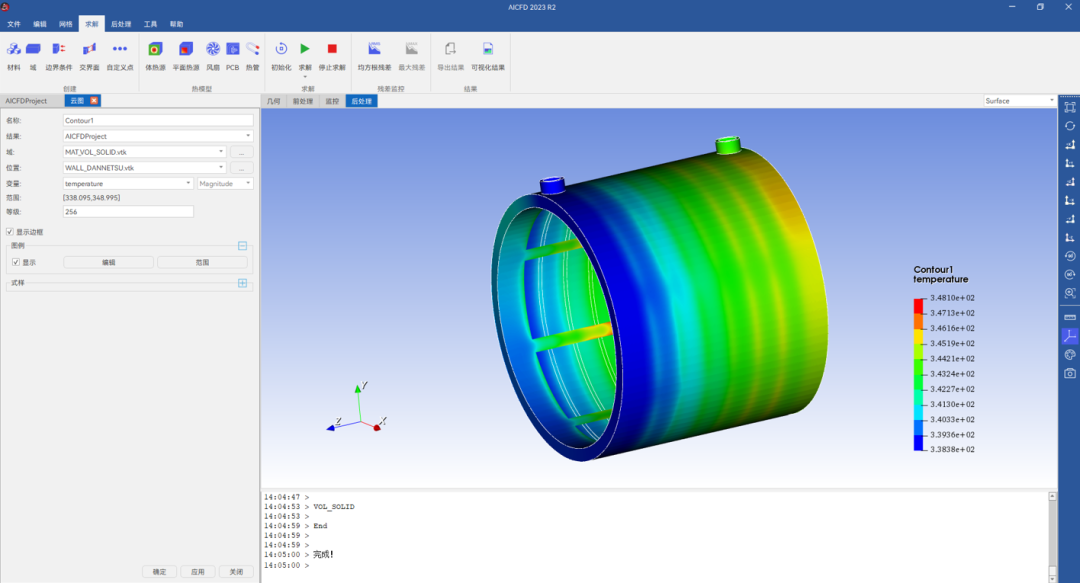

單擊菜單欄 后處理>云圖，選取位置域和變量參數溫度，設置等級參數256，點擊應用，讀取固體壁面溫度云圖，可以看到該模型下，固體蓋板的換熱情況。

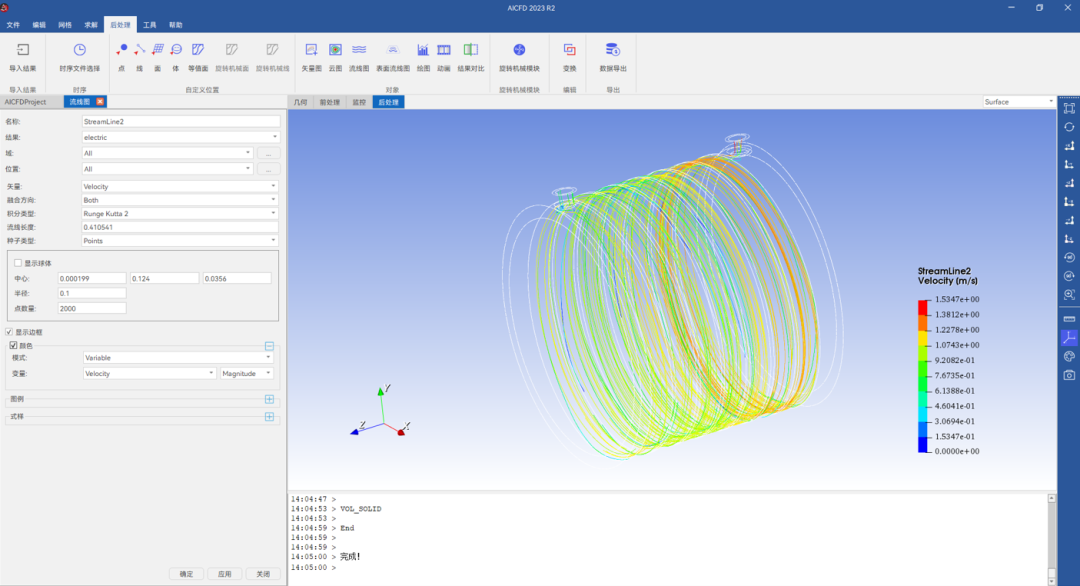

單擊菜單欄 后處理>流線圖，設置管道內速度流線圖，可以看到在入口質量流量0.139kg/s的工況下流體管路的速度流線情況。
