1）案例描述

2）網格

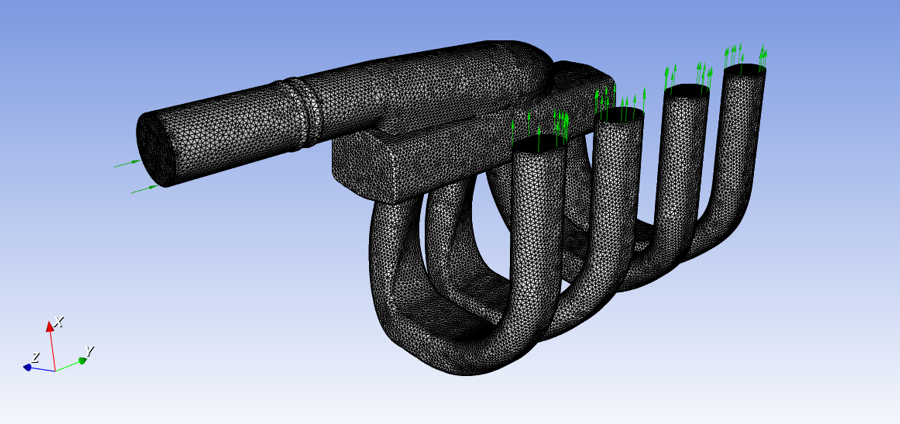

圖1-1 網格模型

1）新建工程

① 啟動AICFD 2023R2；

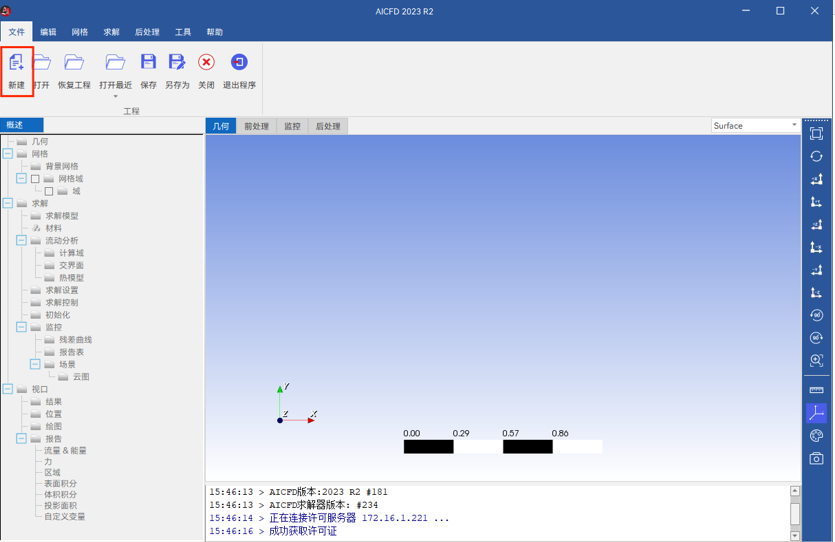

② 選擇 文件>新建，新建工程，選擇工程文件路徑，設置工程文件名，點擊“確定”。

圖2-1 AICFD窗口

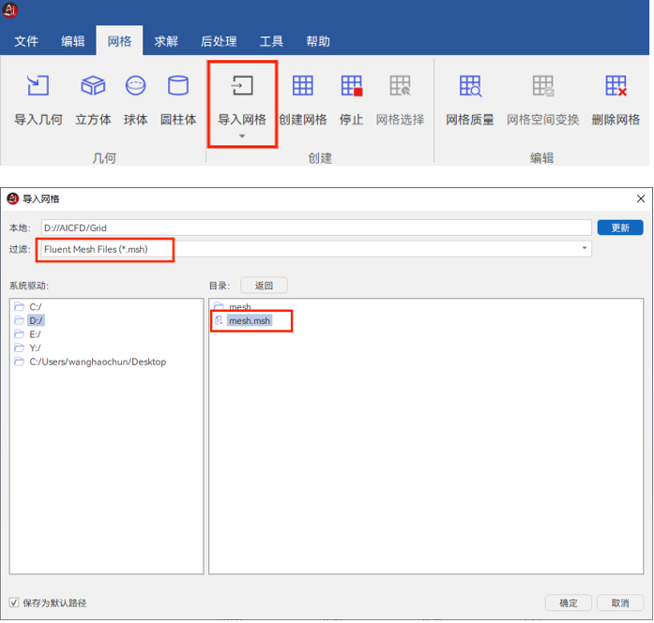

2）網格導入

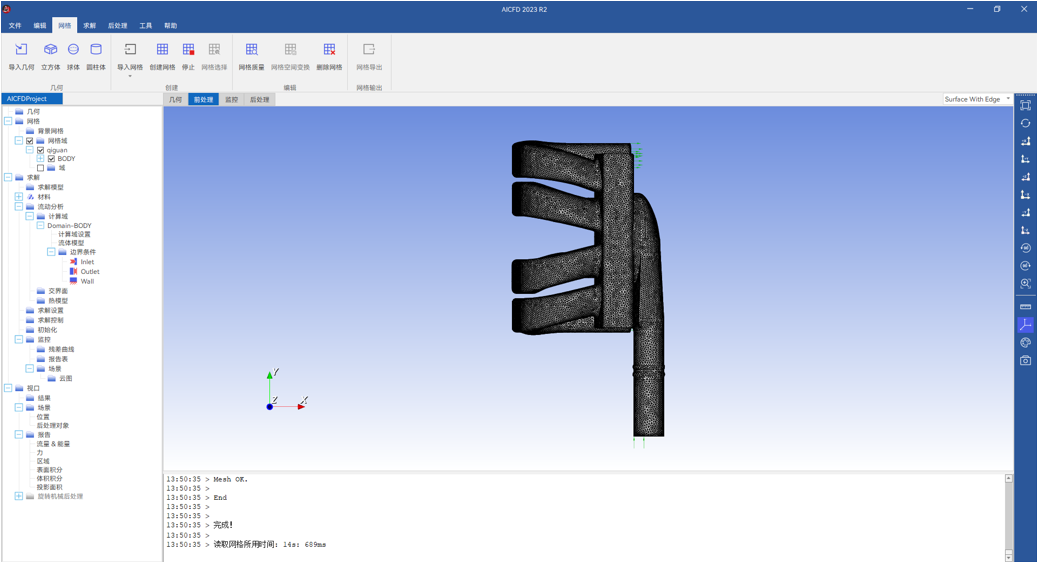

圖2-3 網格導入

3）網格質量檢查

單擊菜單欄 網格>網格質量，檢查網格質量。

1）求解模型

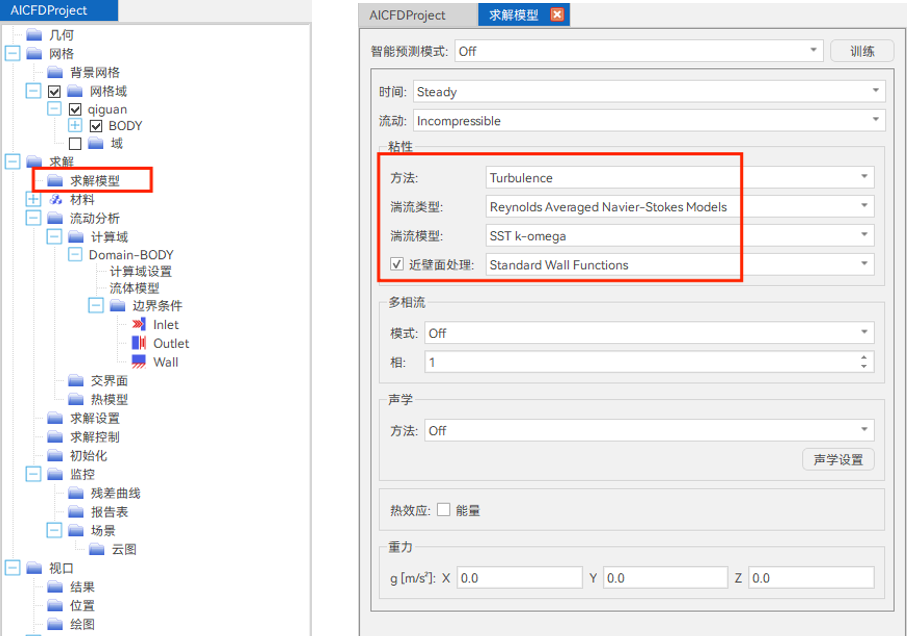

雙擊 求解> 求解模型，設置湍流模型。本案例為穩態計算，采用不可壓縮流，湍流模型采用SST K-omega模型；

2）計算域

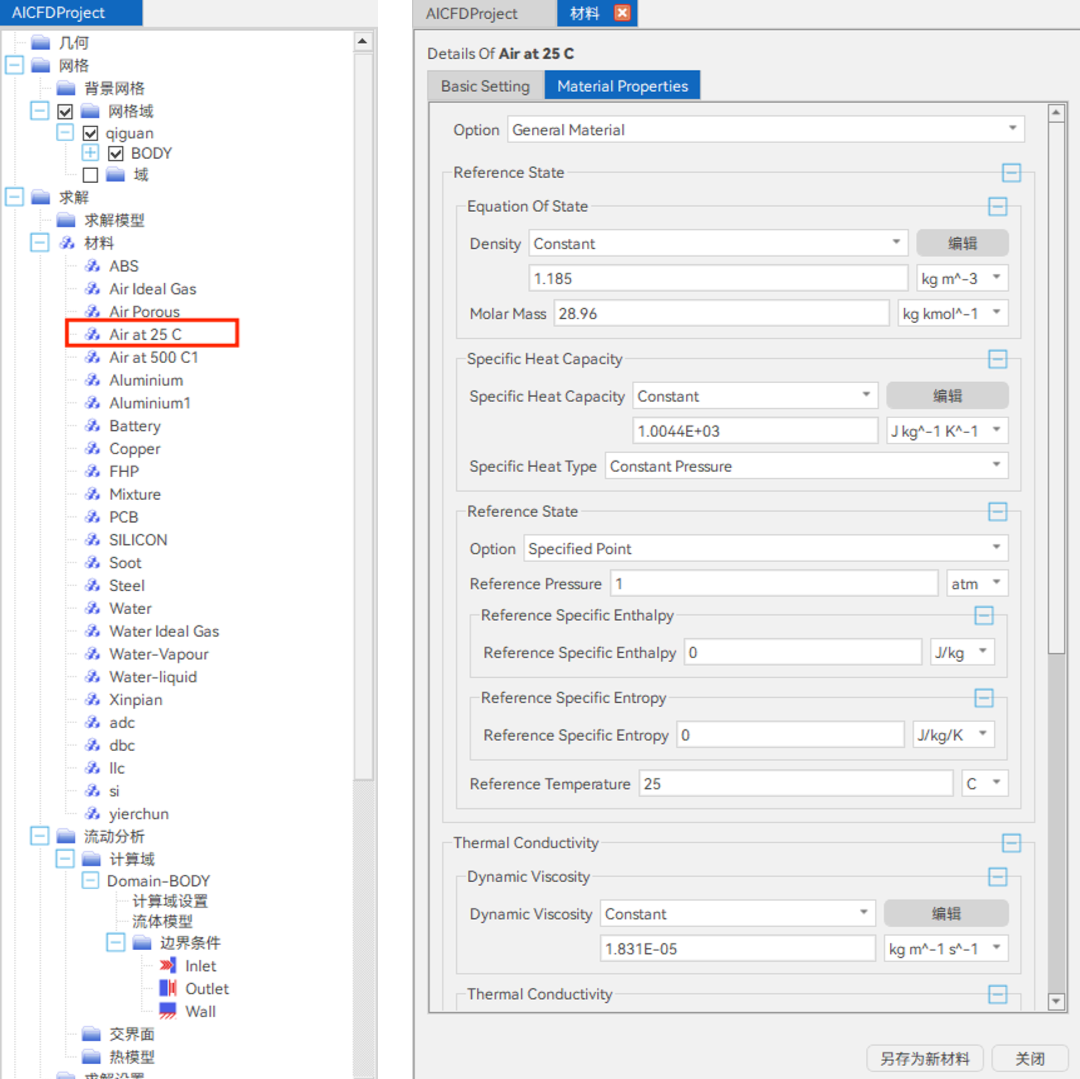

雙擊求解>流動分析>計算域>Domain-BODY，在計算域設置窗口中類型選擇“FluidDomain”，材料選擇“Airat 25 C”，然后點擊“下一步”，在打開的流體模型窗口點擊“確定”，將網格分配到計算域Domain-BODY。

圖3-3 分配計算域

3）邊界條件

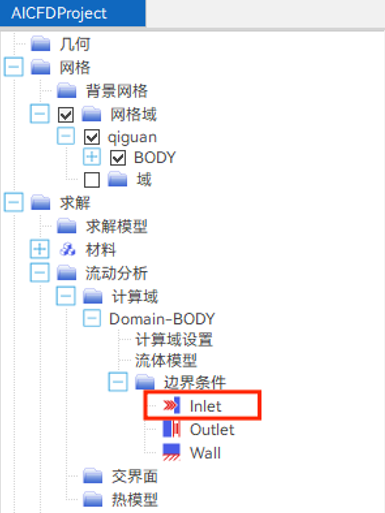

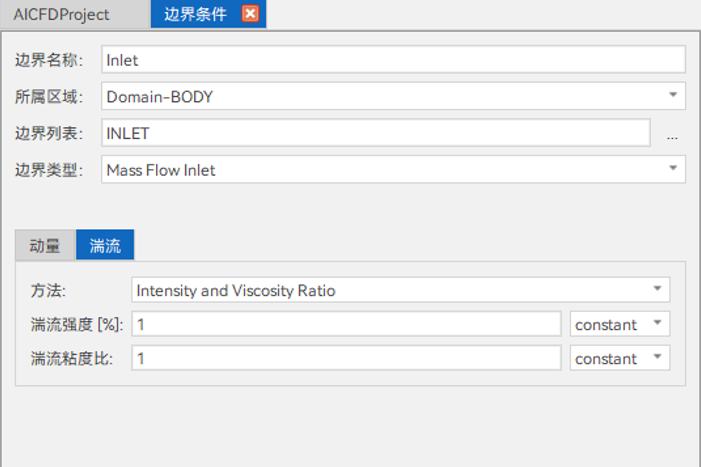

設置Inlet，需要分別設置邊界名稱、邊界類型、邊界條件和數值，如圖所示。

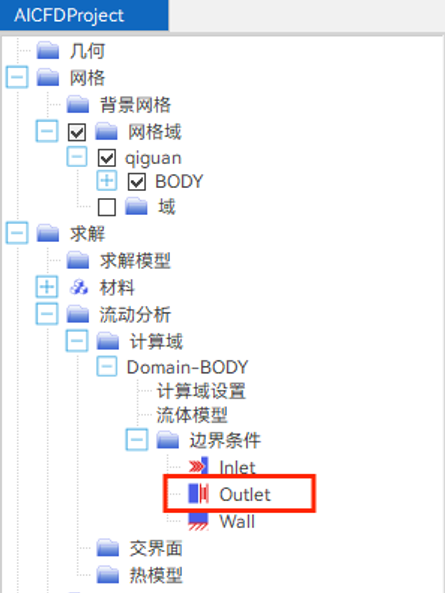

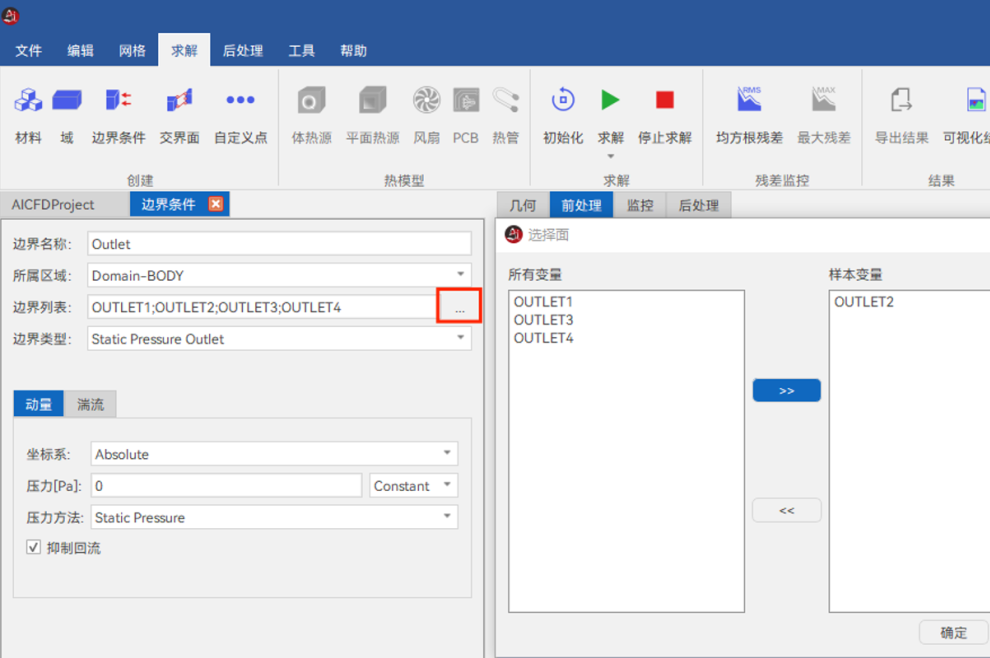

設置Outlet的邊界條件，展開邊界列表移出對應邊界，分別設置邊界名稱、邊界類型，如圖所示。

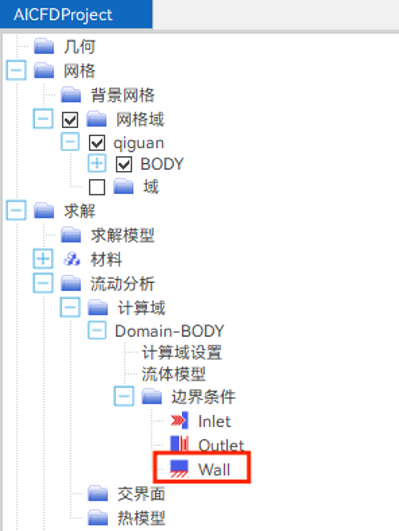

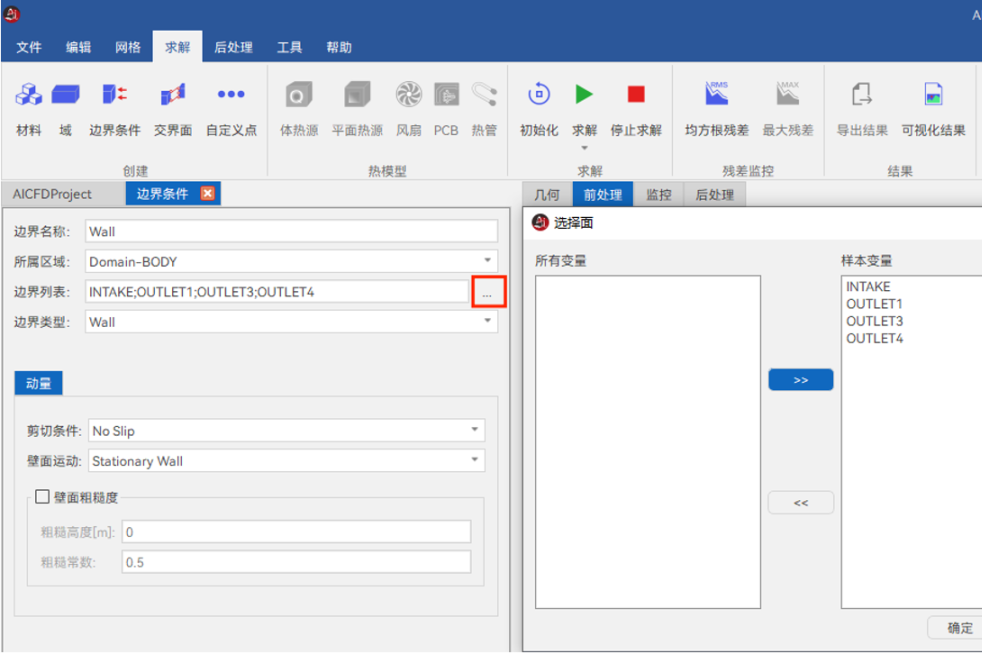

設置Wall的邊界條件，展開邊界列表添加對應邊界，分別設置邊界名稱、邊界類型，如圖所示。

圖3-6 壁面定義

4）求解參數設置

雙擊 求解> 求解設置 ，設置計算方法，包括差分方法等；

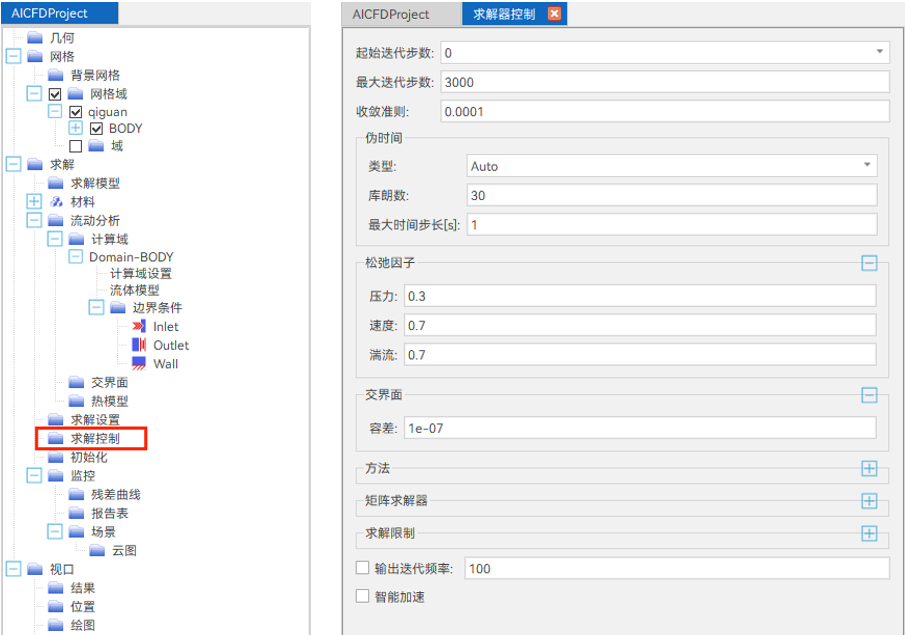

雙擊 求解>求解控制，設置求解器啟停條件，迭代步數等。

1）殘差曲線與監控變量

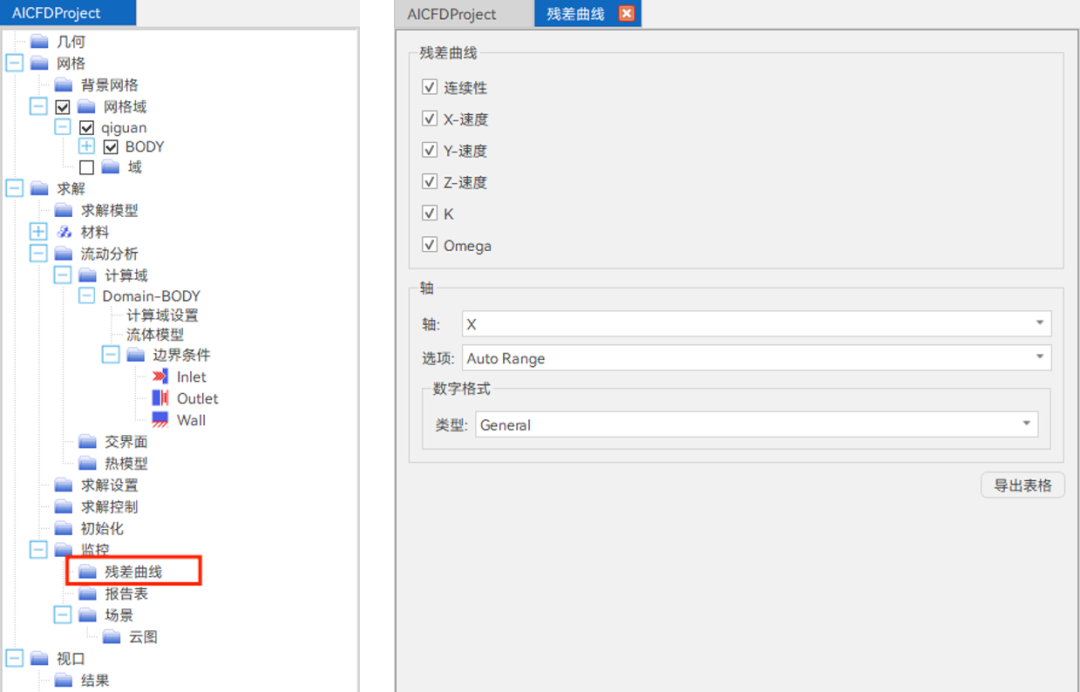

雙擊 監控>殘差曲線，選擇查看監控曲線。

2）初始流場設置

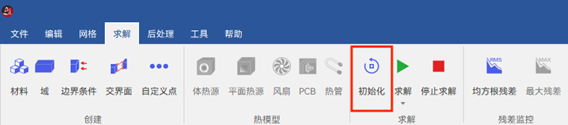

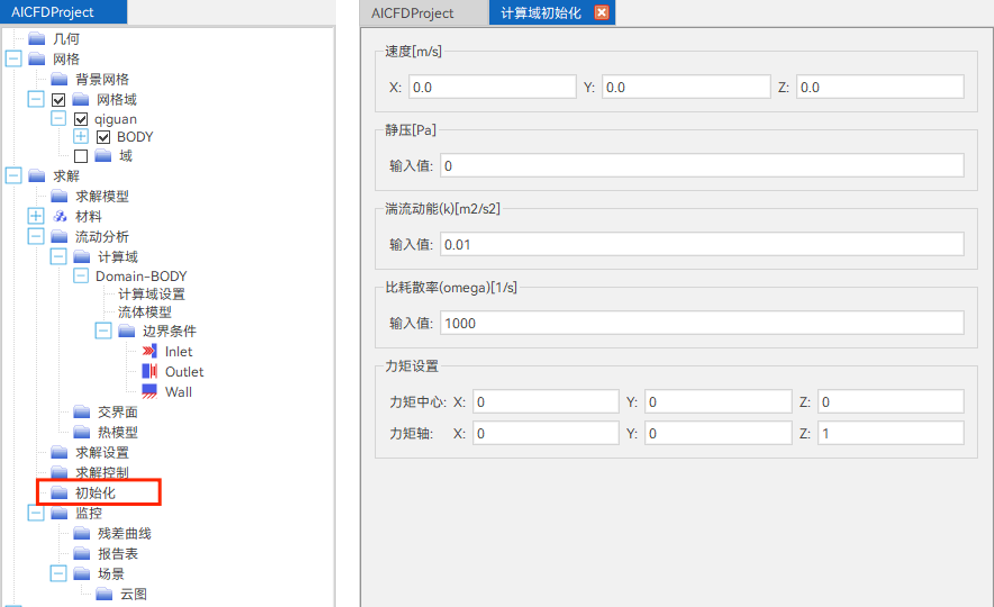

① 雙擊 求解>初始化，設置初始流場；

② 選擇菜單欄 求解>初始化，初始化流場。

3）求解計算

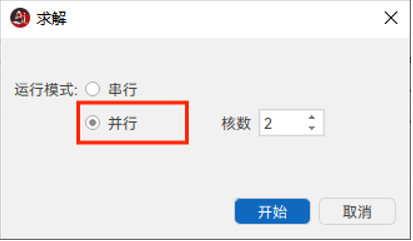

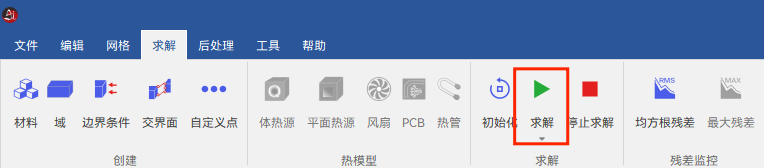

選擇菜單欄 求解>求解>直接求解>并行，開始計算。

圖4-4  運行求解器

1）監控曲線

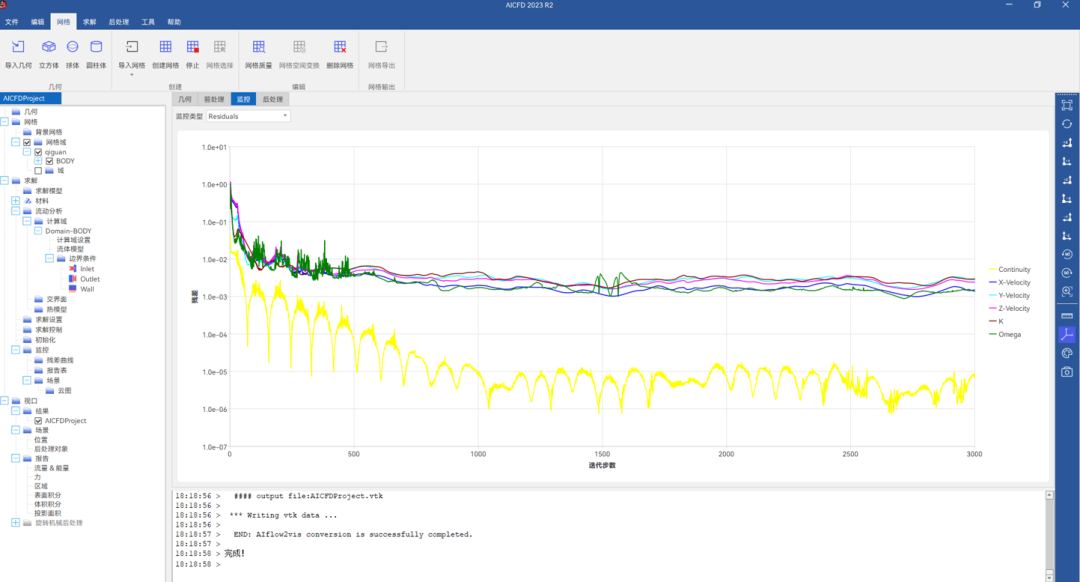

查看殘差曲線。

2）求解結果更新及導入

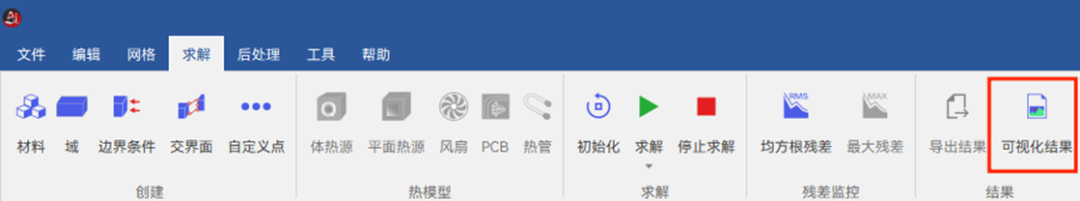

單擊菜單欄 求解> 可視化結果，實現可視化求解結果更新，現版本計算完成后自動進行可視化求解結果。

3）可視化結果

① 壓力云圖

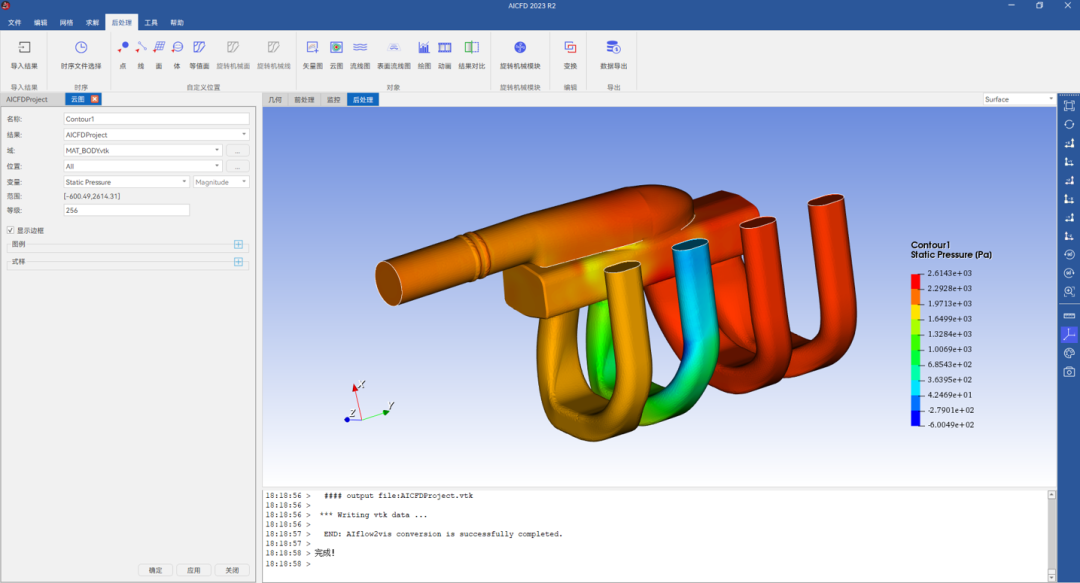

單擊菜單欄 后處理> 云圖，選取位置域和變量參數壓力，設置等級參數256，點擊應用，讀取進氣歧管表面壓力云圖。可以看出在該工況下，壓力最大值出現在出口3和出口4附近。

② 速度流線圖

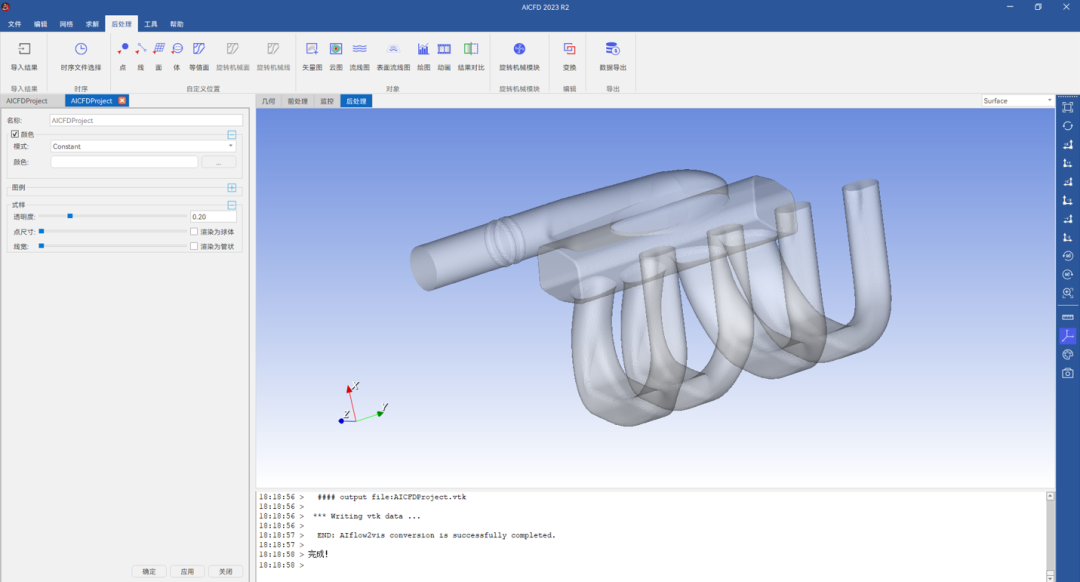

雙擊樹節點 視口> 結果> AICFDProject，設置進氣歧管透明度，以便后續查看內部流線。

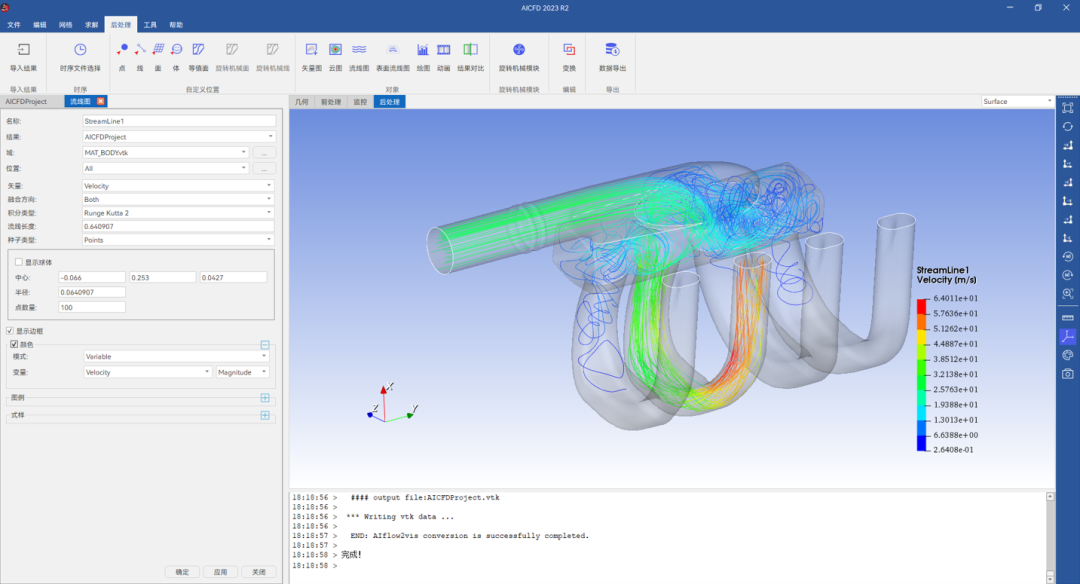

單擊菜單欄 后處理> 流線圖，設置進氣歧管速度流線圖，可以看出在該工況下，接近出口2處速度偏高。
