TechWiz LCD 2D應用：多疇IPS仿真

2023年11月6日 09:17
瀏覽：2023
1. 建模任務
1.1 模擬條件
模擬區域：0~10
邊界條件：Periodic
偏移角度：12°（Domain A），-12°（Domain B）
單位長度：0.5
TechWiz LCD 2D應用：多疇IPS仿真的圖1
1.2堆棧結構
TechWiz LCD 2D應用：多疇IPS仿真的圖2
2. 建模過程

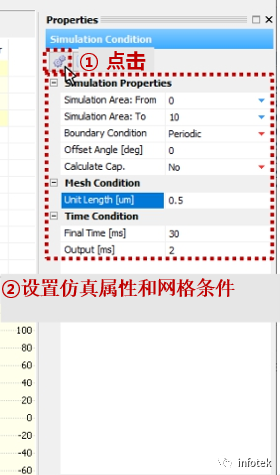

2.1設置模擬條件
TechWiz LCD 2D應用：多疇IPS仿真的圖3

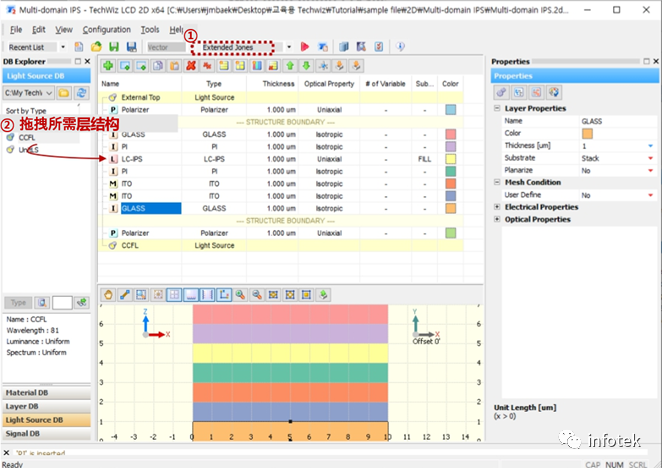

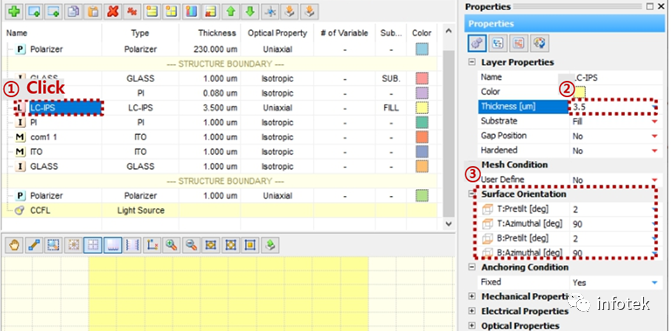

2.2創建堆棧結構，修改各層參數
TechWiz LCD 2D應用：多疇IPS仿真的圖4
TechWiz LCD 2D應用：多疇IPS仿真的圖5

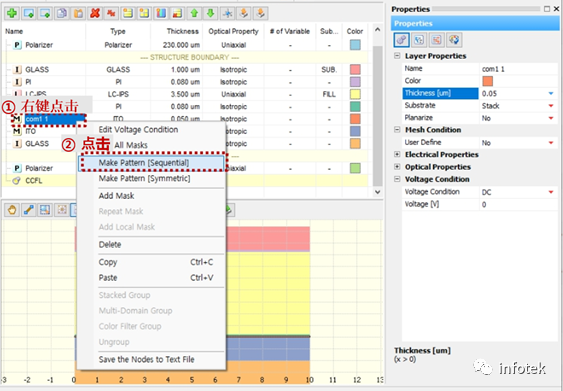

2.3創建掩膜并生成多疇結構
TechWiz LCD 2D應用：多疇IPS仿真的圖6
3. 結果分析

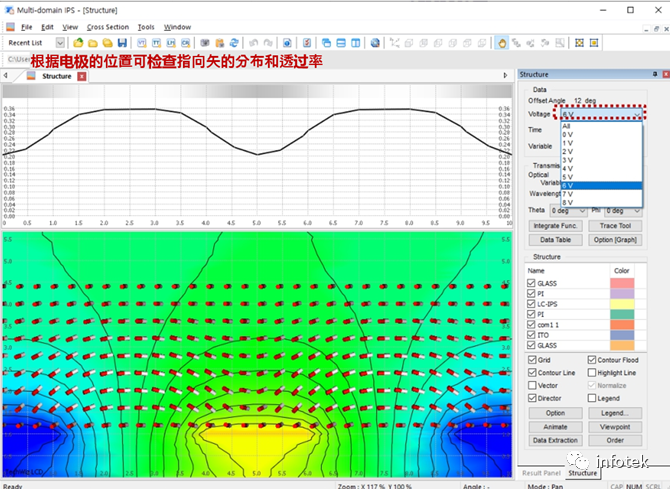

3.1 指向矢分布和透過率
TechWiz LCD 2D應用：多疇IPS仿真的圖7

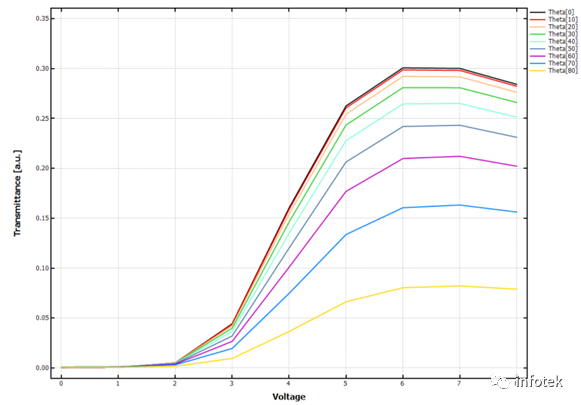

3.2所有疇的V-T曲線
TechWiz LCD 2D應用：多疇IPS仿真的圖8

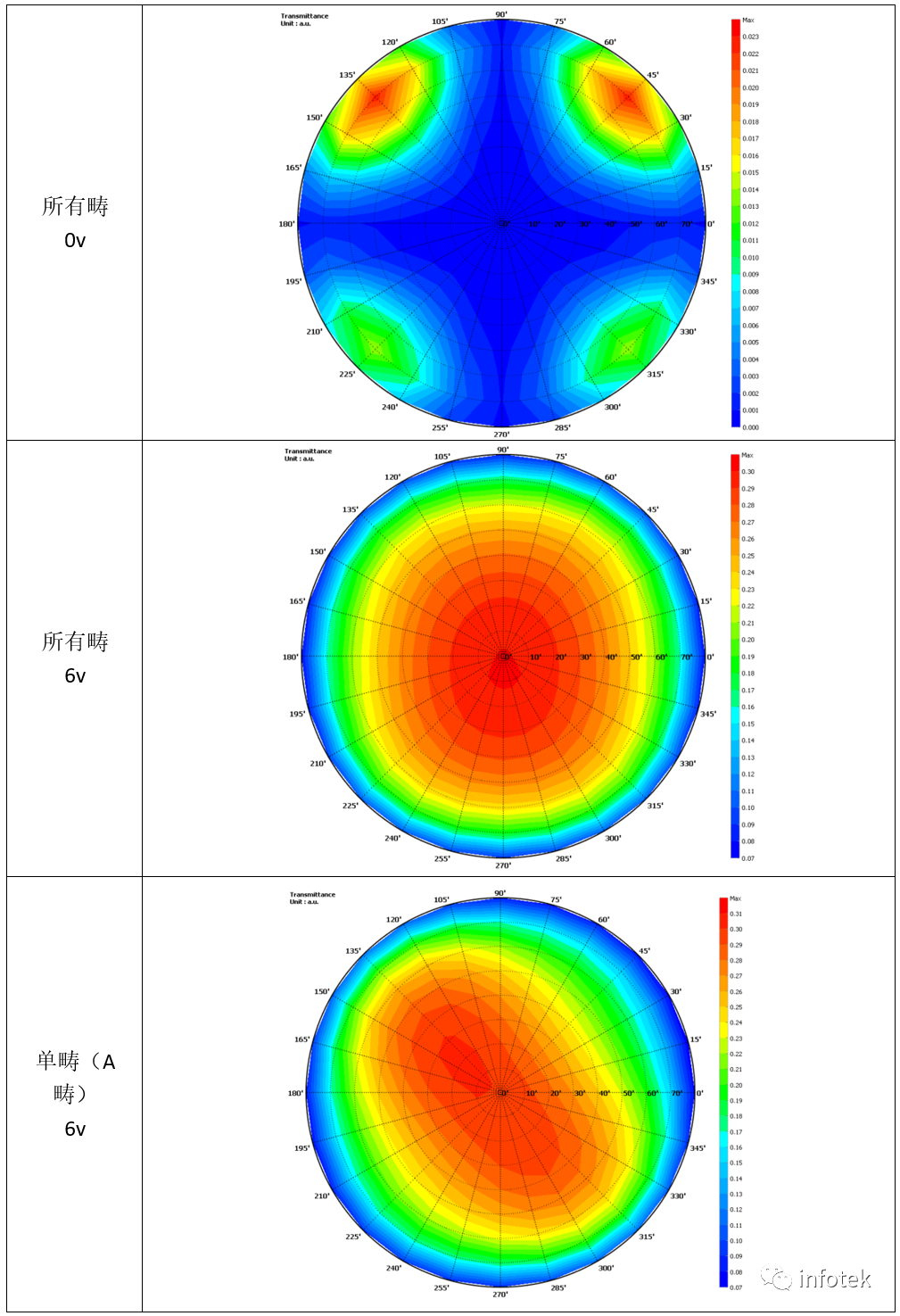

3.3不同電壓透過率圖，為了方便查看，對每一個電壓下的圖例范圍都初始化，請注意圖例顏色軸的范圍
TechWiz LCD 2D應用：多疇IPS仿真的圖9

TechWiz LCD 2D應用：多疇IPS仿真的圖10
