連接基于應變傳感器到放大器的信號電纜必須滿足多種不同的要求。測量的成功與基于力的操作設備可靠性一樣，也取決于電纜的選擇。因此，在規劃設置時，不僅要考慮選擇哪種傳感器，還需要考慮使用哪種電纜。

測量引線和標準電源電纜之間有什么區別？

為了回答這個問題，我們需要從考慮應變傳感器輸出電壓的數量級開始。 應變傳感器的輸出信號以mV/V為單位。 HBK提供的力傳感器，根據其設計，在加載額定力時，可提供0.5 mV/V至4 mV/V的輸出信號。

例如，當施加250 000 N的力時，U10F/250KN的輸出信號為2 mV/V。 力傳感器通常在5 V的激勵電壓下工作。 這意味著在額定量程下，可獲得10 mV的輸出電壓，現代放大器可輕松將信號解析為500000多個數字。 數字對應于0.02μV或0.5 N的電壓變化。 挑戰在于將這種變化從傳感器傳輸?shù)綔y量放大器，而不會損失或受到干擾。 因此，信號電纜必須滿足以下要求：

• 高效屏蔽，即使在EMC環境中也能保證安全
• 低電容和低線路電阻，否則將在電纜中創建RC元素，這可能會在快速測量過程中導致相移和振幅誤差，并充當不需要的濾波器
• 導線的電容對稱性（每對導線需要具有相同的電容），以避免在使用載波頻率測量放大器時產生不必要的影響
• 高幾何對稱性，以補償電磁和電容影響

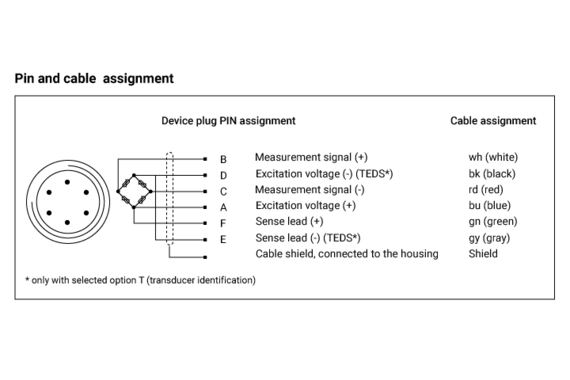

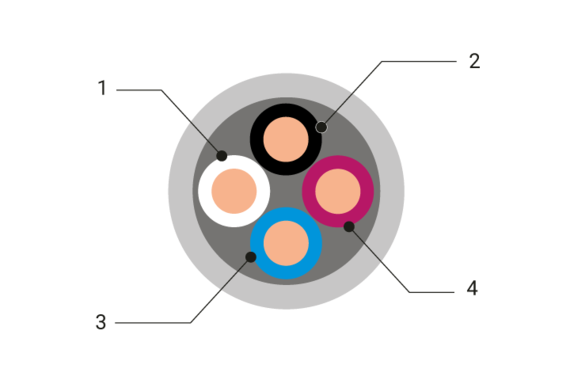

每根應變信號電纜由四（或六）根獨立導線組成（見圖）。電纜導線之間的電容取決于電纜的設計和長度。理想情況下，所有電容都相同且盡可能低。電線顏色符合HBK標準。藍色和黑色為應變電路提供 激勵電壓 ； 測量信號 為紅色和白色導線。我們通常建議使用應變計測量的專業電纜。

為什么有不同類型的電纜？

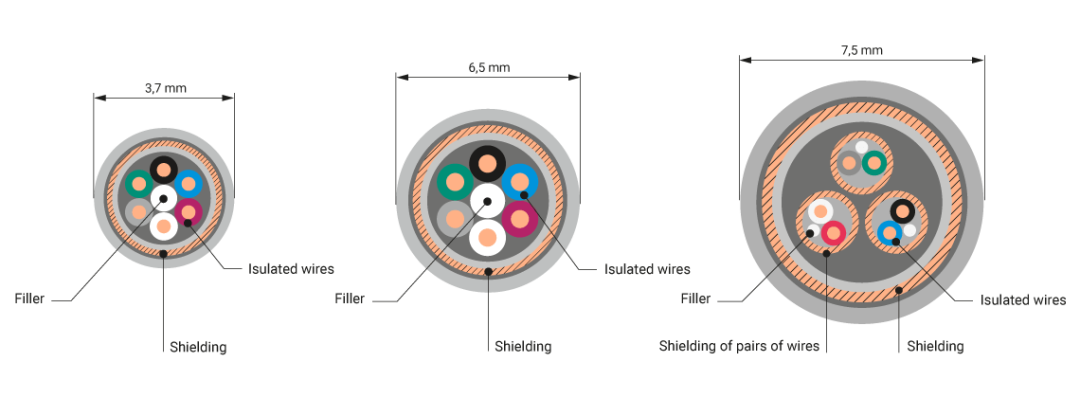

上述方面僅涵蓋信號電纜的部分要求，以純粹以計量為先決條件。 在實踐中，需要許多附加功能，例如適用于 拖鏈、提高耐溫性或特別高的測量精度。任 何電纜都不能同時滿足所有這些要求。因此，HBK的力傳感器標準附件提供了三種類型的電纜，可滿足各種要求。

• 131型電纜 直徑小于4 mm，非常適合在惡劣環境中使用，包括拖鏈。從機械角度來看，它的小直徑有很大的優勢，但它確實會產生更高的電容和電阻。因此，不建議將此電纜與高載波頻率（4.8 kHz）和長線路測量結合使用。此外，僅當電纜較短（小于10 m）時，才建議在快速測量中使用。 當需要測量非常小的分力時，也可以使用131型電纜。
• 139 B型電纜 的外徑為7.5毫米。除了對所有信號電纜導線屏蔽外，各對電纜也被屏蔽，即連接力傳感器輸出至測量放大器的兩根導線、承載激勵電壓的兩根導線和感應線。這確保激勵電流不會影響測量信號線。 該電纜具有非常低的電容，也適用于高載波頻率和非常長的線路長度(≥ 100米）。是參考范圍內高精度測量的優選。另一方面，它非常堅硬，彎曲半徑很大。因此，139B型電纜不適用于經常移動的應用，也不適用于拖鏈。
• 157型電纜 是前面提到的兩者之間的折衷，具有低電容、低線路電阻，并且比雙屏蔽電纜硬度低。此外，它們還可用于更高溫度下的測量。

更多TIPS

• 除上述內容外，溫度限制也很重要，化學品也會帶來問題。 由于不可能對電纜進行各種化學品的測試，因此只有通過實際測試才能找到合適的電纜。
• 本文中提到的電纜 不適合在地面敷設 。對于這些應用，我們建議您聯系我們HBK銷售人員，請他們提供解決方案建議。 如果您打算自己將插頭焊接到電纜上，請確保屏蔽接地。 對于HBK產品，電纜屏蔽層連接到力傳感器外殼和放大器外殼，為整個測量鏈創建法拉第籠。HBK測力鏈因此對電磁干擾具有很高的抗御力。EMC實驗室測試并根據IEC標準進行測試是所有HBK力傳感器測試程序的一部分。
• 傳感器和放大器中不同的電勢會導致電纜屏蔽中的補償電流，這會嚴重干擾測量。因此，放大器外殼和傳感器必須在低電阻下短路。
• 如果您的應用需要很長的電纜，我們建議使用延長線，尤其是使用帶有固定電纜的力傳感器時。我們通常建議使用應變測量的專業電纜。
