TechWiz LCD 2D應用：半透反射式顯示模式仿真

2023年10月23日 08:52
瀏覽：2088
1. 建模任務
1.1 模擬條件
模擬區域：0~10
邊界條件：Periodic
便宜角度：0°
單位長度：0.5
1.2堆棧結構
TechWiz LCD 2D應用：半透反射式顯示模式仿真的圖1
2. 建模過程

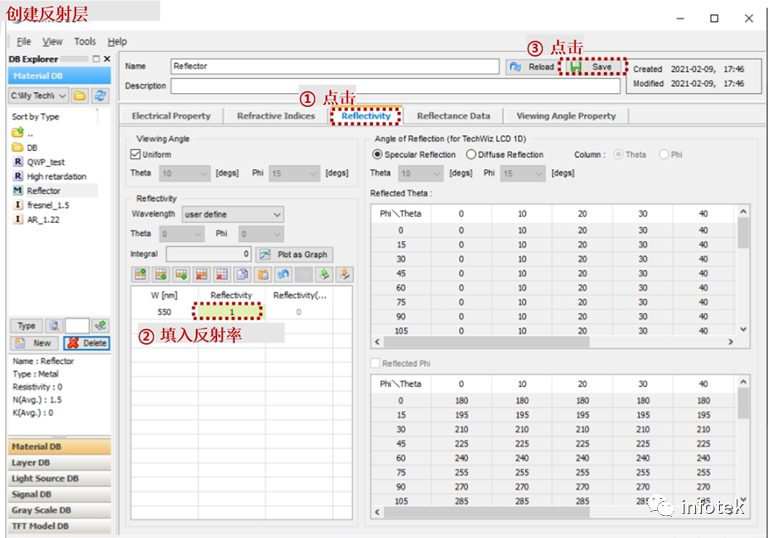

2.1在TechWiz DB中創建材料
TechWiz LCD 2D應用：半透反射式顯示模式仿真的圖2

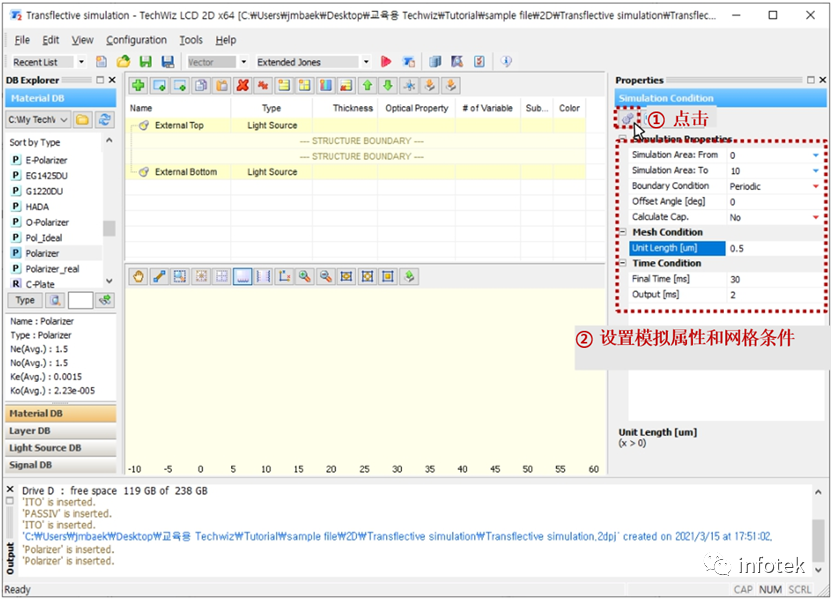

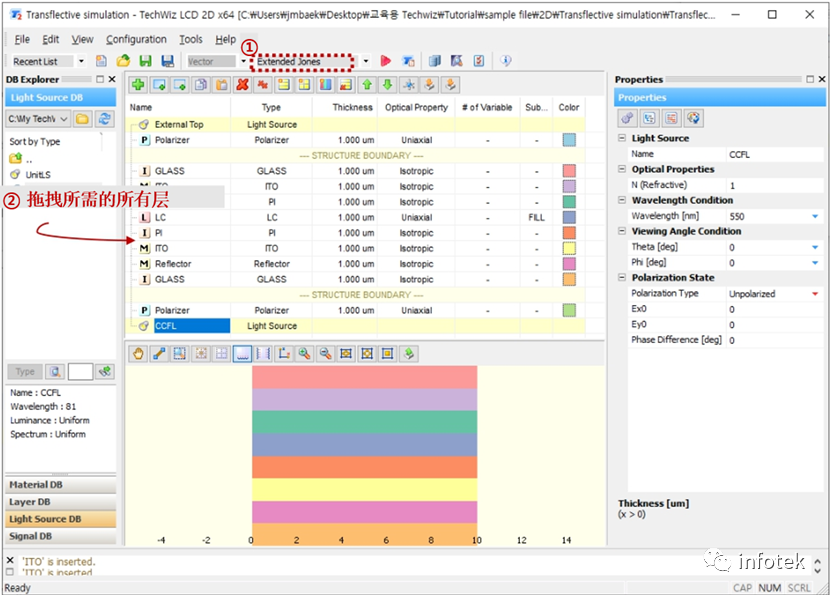

2.2根據具體條件需求，在TechWiz LCD 2D中創建堆棧結構，修改模擬條件和各層屬性
TechWiz LCD 2D應用：半透反射式顯示模式仿真的圖3
TechWiz LCD 2D應用：半透反射式顯示模式仿真的圖4
3. 生成結果

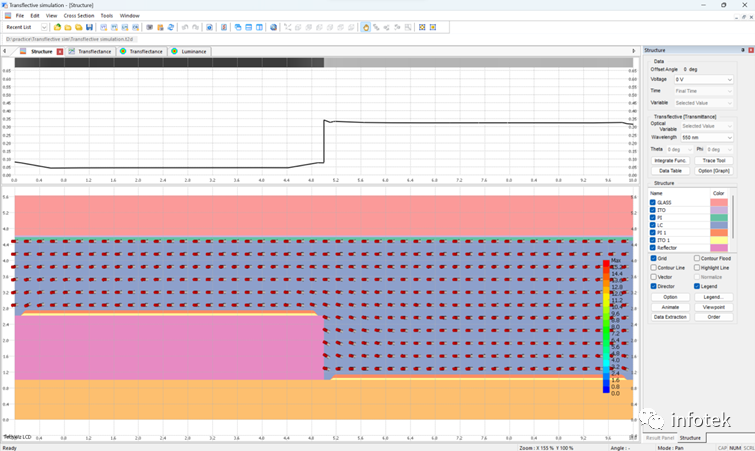

3.1 半透反射式2D結構
TechWiz LCD 2D應用：半透反射式顯示模式仿真的圖5

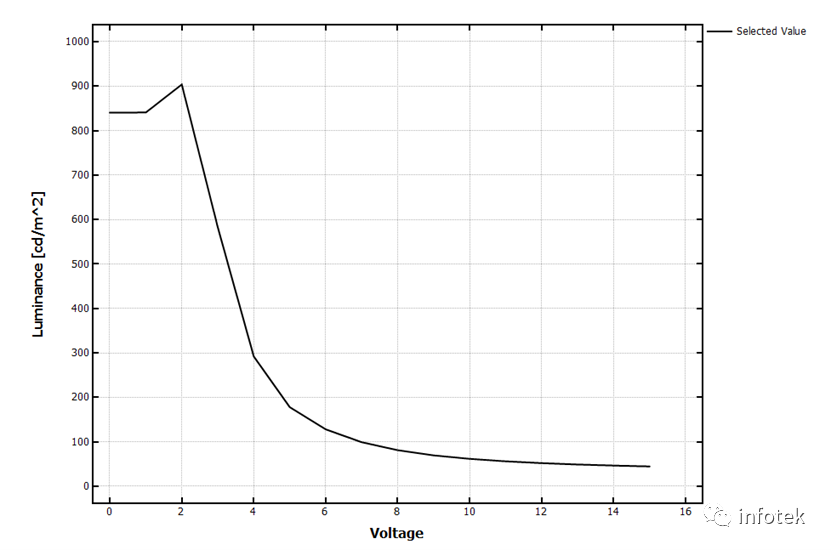

3.2亮度圖表
TechWiz LCD 2D應用：半透反射式顯示模式仿真的圖6

TechWiz LCD 2D應用：半透反射式顯示模式仿真的圖7
