MFEA是一款中小型通用有限元分析軟件，目前主要針對固體力學問題的有限元求解，后續的版本中會考慮傳熱學、電學等有限元問題。軟件基于Matlab平臺實現，界面使用Appdesigner進行設計，內核代碼為各種Matlab函數文件。

MFEA目前暫由木木同學一人開發，設計初衷是為了將學習到的有限元理論，以數值的方法凝聚在一款自己設計的App中，這種行為就很酷！如果能幫助到有需要的同學那就更好了，軟件可永久免費使用。

有關MFEA的求解精度分析，主要對標Abaqus。

歡迎大家使用，并提出改進意見，木木視能力進行修正Bug，可在木木的個人網站（https://yimumu.top）的留言板模塊中進行意見交流，或者及時在公眾號文章下方留言，或者后臺私信都可。

功能概覽

1. 單元類型

   桿單元、梁單元、平面三角形單元、薄板單元、厚板單元、四面體、六面體實體單元、高階單元等

2. 求解領域

   靜力學、動力學、材料非線性、幾何非線性、接觸非線性，斷裂問題（XFEM）

3. 前處理

   前處理信息由一些關鍵詞組成的txt文本文件，需要循序MFEA的網格數據文件格式

4. 邊界條件

• 支持力加載
• 支持位移加載

5. 軟件自帶后處理云圖顯示

• 可更改線寬、云圖顏色（colormap）、縮放因子，繪  圖區將自動更新
• 提取節點位移最大值，顯示在云圖中

6. 數據導出格式

• 圖片png格式，默認600分辨率
• 剛度矩陣、場輸出格式默認導出為txt文件，可將場輸出格式更改為vtk格式，方便在Paraview中進行后處理顯示

7. Log日志文件預覽

   操作的每一步都會在軟件中以文本的顯示方式

8. 豐富的超鏈接

• 每個面板都有對應的在線幫助文檔（該面板涉及的有限元理論）
• 每個面板都有對應的軟件保姆級使用方法
• 每個面板都有對應的內核求解代碼視頻講解（付費）

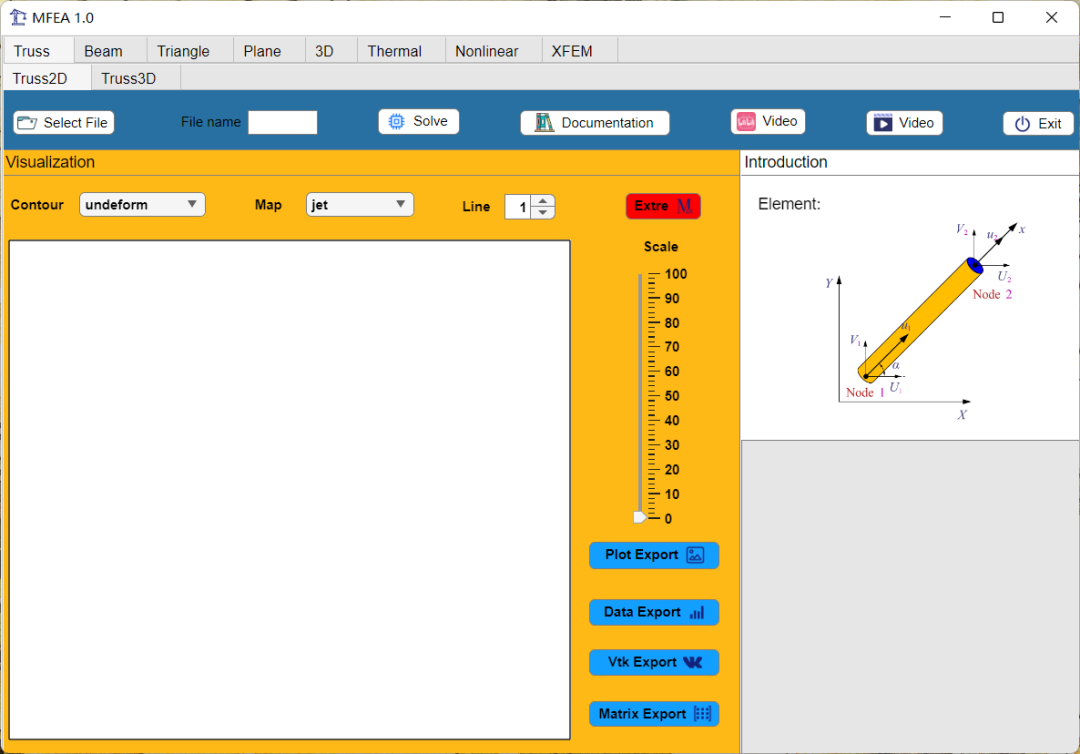

使用方法

1. 網格數據文件與MFEA必須在同一文件夾下

2. 數據文件選擇

   點擊Select File，進行選擇網格數據文件



3. 有限元求解

   點擊Solve，進行有限元內核求解。當求解成功時，左側繪圖區會顯示有限元模型，右下角會有計算過程的日志顯示，計算完成后，自動生成.mat文件，自動保存剛度矩陣和場變量結果，方便在MATLAB中導入。

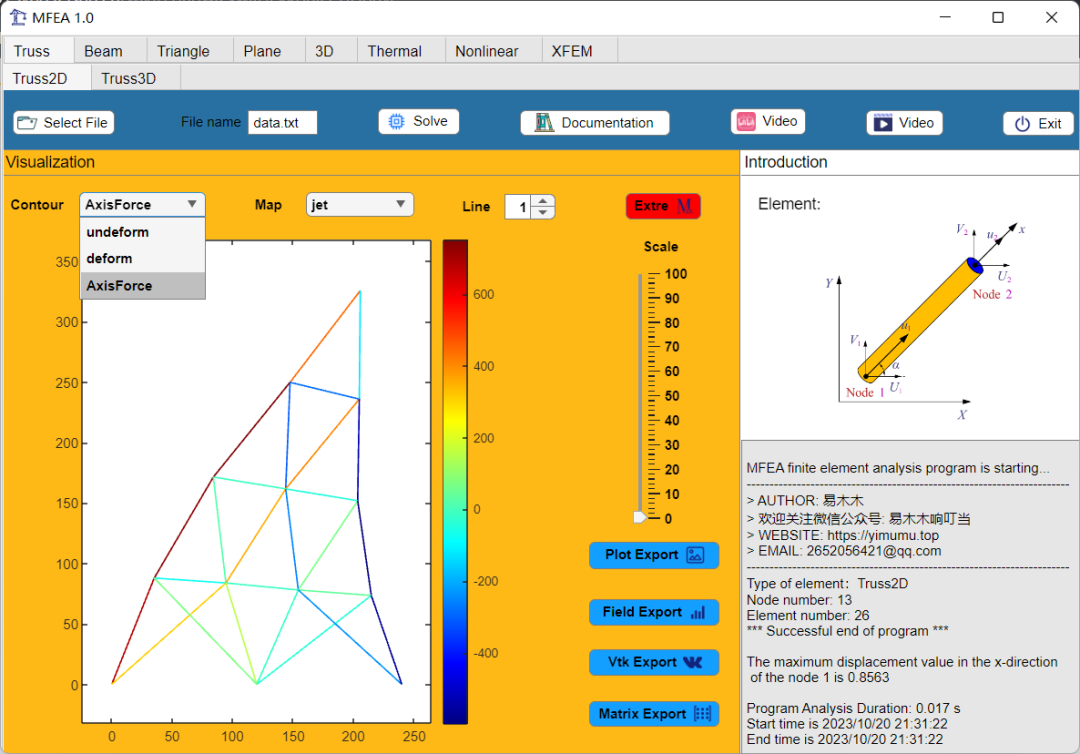

4. 場輸出

   在Contour下拉框可選擇顯示的場變量

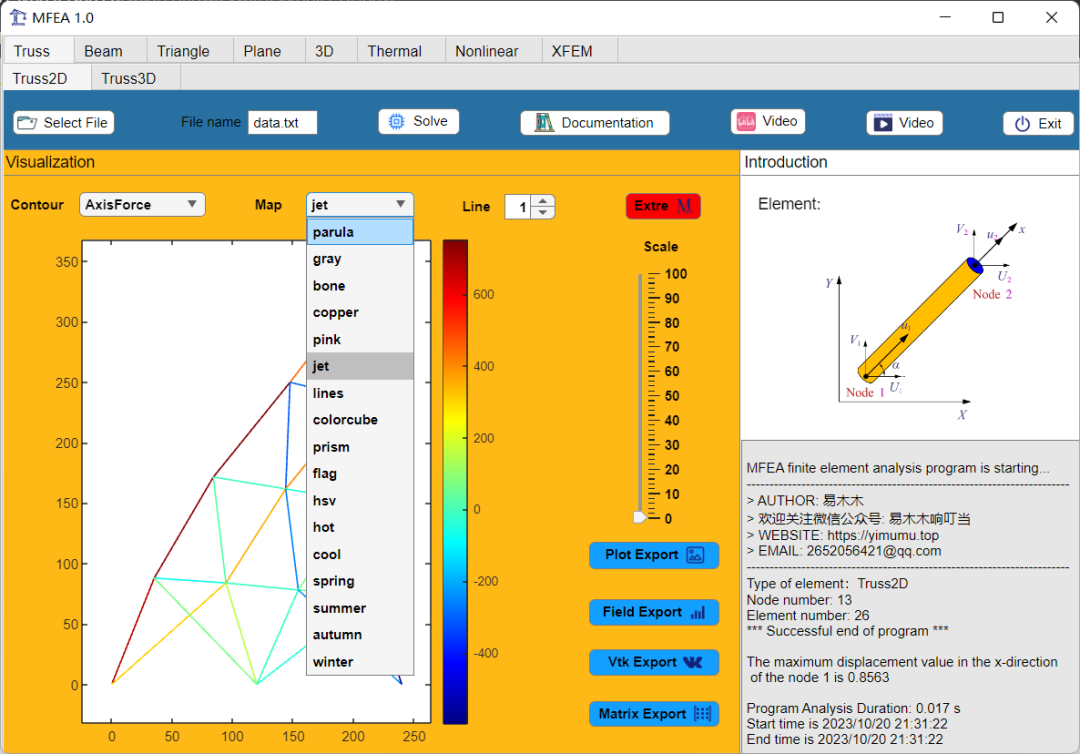

5. 云圖類型

   在Map下拉框可選擇colormap的類型



6. 線寬選擇

   Line微調器可選擇線寬，繪圖區將自動更新

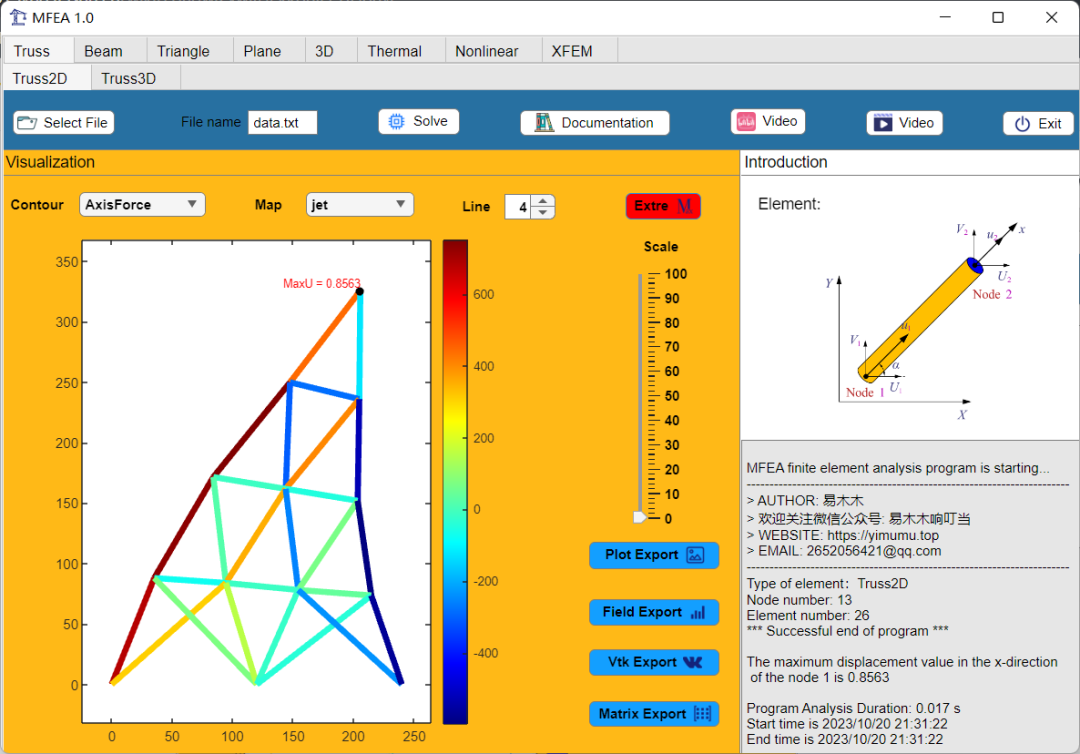

7. 標記節點位移最大值

   點擊Extre，MFEA將節點位移最大值標記與云圖中，當切換場變量時，標記將消失



8. 縮放因子

   默認縮放因子為100，拖動Scale滑動條，進行實時縮放，范圍設定：1~100

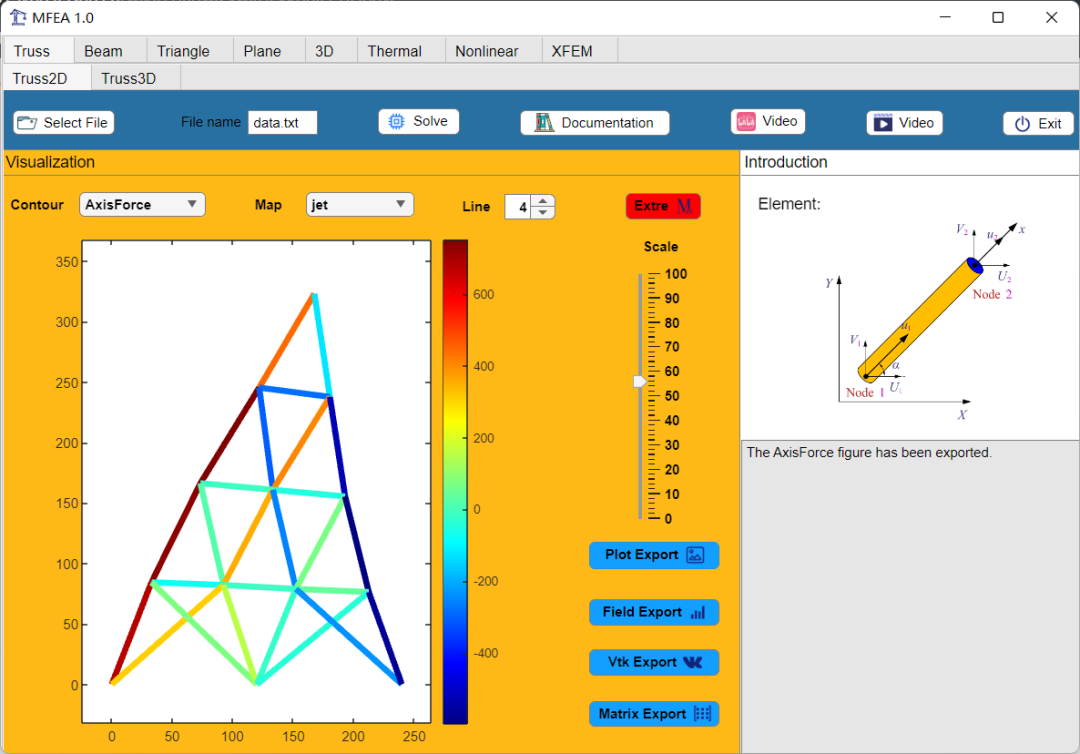

9. 圖片導出

   點擊Plot Export，將導出左側繪圖區當前的云圖，可切換場輸出用于導出不同場變量云圖，默認導出圖片的分辨率為600，可能較高，但很清晰，所以會有點點小緩慢，路徑與MFEA路徑相同，導出成功后，將在右下角有相應的文本顯示



10. 數據導出

步驟與上一步相同，支持場變量txt文件導出、vtk文件導出、整體剛度矩陣、單元剛度矩陣txt文件導出。

11. paraview中顯示

若用戶覺得以上后處理功能還不滿足，那么可以借助paraview，導入vtk即可顯示，如下圖所示：

軟件獲取

exe文件打包較大，還在進一步想辦法減小內存占用，下次將分享給大家。

后臺回復：MFEA1.0,將自動獲取相應文件，將文件拖至Matlab中，將會自動安裝app。

*Node
1,120, 320.
2,90.,240
3,150.,240
4,60.,160
5,120,160
6,180.,160
7,30.,80.
8,90.,80.
9,150,80.
10,210,80.
11,120.,0.
12,0,0
13,240,0
*Element
1, 1, 2
2, 1, 3
3, 2, 3
4, 2, 4
5, 2, 5
6, 3, 5
7, 3, 6
8, 4, 5
9, 5, 6
10, 4, 7
11, 4, 8
12, 5, 8
13, 5, 9
14, 6, 9
15, 6, 10
16,7,8
17,8,9
18,9,10
19,7,12
20,8,12
21,7,11
22,8,11
23,9,11
24,10,11
25,9,13
26,10,13
*Material
3.,2.1E005
*Load
1, 1,200
1,2,300
2,1,500
*Constr
2,1,1
11, 1, 0
11,2,0
12, 1, 0
12,2,0
13, 1, 0
13,2,0

內核代碼

軟件是永久免費使用，但是涉及的一整套有限元求解源代碼不會公開，若要領取整套源代碼，可進行購買SimPc的有限元編程課，作為木木粉絲會有一定的優惠。

知識來源

1. 同濟大學，Simpc博士
2. 嗶哩嗶哩，吉林大學左文杰教授
3. 曾攀. 有限元分析基礎教程[M]. 北京: 清華大學出版社, 2008.
4. 徐榮橋. 結構分析的有限元法與 MATLAB 程序設計[M]. 人民交通出版社, 2006.
5. Logan D L. A first course in the finite element method[M]. Thomson, 2002.
