SYNOPSYS 光學設計軟件課程四十三:電子表格還是工作表?
具有使用其他鏡頭設計程序經驗的 SYNOPSYS? 用戶在遇到程序中的許多功能時會感到困惑。他們應該使用哪個界面?為什么不按照以前的方式做事呢?一個常見的疑問是有關電子數據表的,它在某些程序中總是會始終顯示。新用戶有時認為這是個好主意。
當然,SYNOPSYS 有一個電子表格,它是在您需要時提供的,但并不需要一直打開。打開6.RLE 文件,圖1顯示了由 SPS 命令顯示的起始三片式透鏡組的數據。

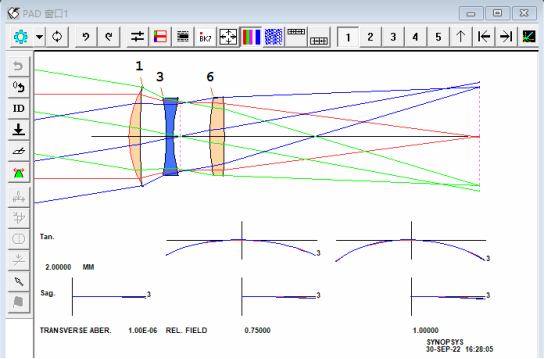

RLE ID TRIPLET START 1 FNAME '6.RLE ' LOG 1 WAVL .6562700 .5875600 .4861300 APS 5 NOVIG UNITS MM OBB 0.0000000 9.2000000 18.1430000 -4.15564687144 0.0000000 0.0000000 18.1430000 0 AIR 1 RAD 40.6849590000000 TH 4.92735670 1 N1 1.61045039 N2 1.61374244 N3 1.62133192 1 CTE 0.620000E-05 1 GTB S 'SK6 ' 2 CV 0.0029769118000 TH 11.26350500 AIR 3 RAD -100.2021400000000 TH 3.00000000 3 GLM 1.619420000 35.065440000 4 CV 0.0159764460000 TH 3.00000000 AIR 5 CV 0.0000000000000 TH 12.77565900 AIR 6 RAD 96.3342390000000 TH 6.20000000 6 N1 1.61045039 N2 1.61374244 N3 1.62133192 6 CTE 0.620000E-05 6 GTB S 'SK6 ' 7 RAD -344.1442873856375 TH 109.98987066 AIR 7 CV -0.00290576 7 UMC -0.12500000 7 TH 109.98987066 7 YMT 0.00000000 8 CV 0.0000000000000 TH 0.00000000 AIR END

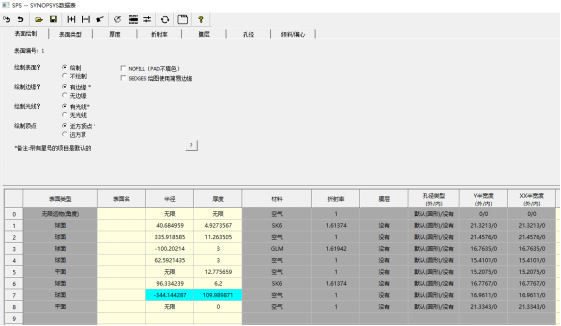

圖1所示. SYNOPSYS 顯示的電子表格
當然,您可以通過在編輯框中輸入來更改鏡頭數據,并通過鏡頭預覽圖片更新來顯示更改。SPS 還允許您訪問更多控制特定參數的對話框。例如,查看表3的折射率數據左邊的深紅色方塊。這些方塊是通向子對話框的入口。該鏡頭中所有元件的實際折射率的框當前都填充了淺青色,這表明您不能直接編輯這些數字。它們是從其他數據派生出來的,你必須編輯派生之前的數據。
為了說明,我們單擊表面3的折射率標志框將打開一個新對話框。
圖2.“折射率選項”對話框
該表面已經定義了玻璃模型。我們可以通過選擇其中一個單選按鈕來更改聲明 - 但是我們只需單擊玻璃模型按鈕,這將打開另一個對話框:

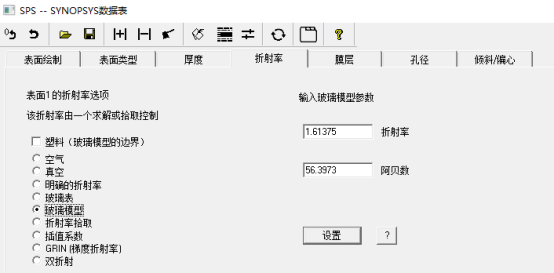

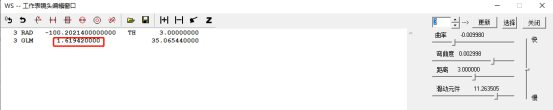

圖3.玻璃模型編輯對話框
現在我們可以根據需要更改玻璃模型參數。(那些給出玻璃目錄上某個位置的 Nd 和 Vd,程序會計算所有定義波長的實際折射率,以便與該區域的真實鏡片匹配。)
通過使用電子表格和它的子對話框,您可以在鏡頭中輸入或更改任何東西——就像您使用其他程序一樣。有些用戶喜歡這個界面。
但是一旦他們習慣了工作表,他們可能會更喜歡它。單擊 SPS 顯示頂部的工作表按鈕。(或關閉 SPS 后輸入 WS,或單擊按鈕,該按鈕可以在頂部工具欄和 PAD 工具欄中找到。)工作表打開,以不同的格式顯示鏡頭數據。
圖4所示. WorkSheet 對話框和編輯窗格
可以通過以上的方法顯示給定表面的所有數據,或者如果單擊對象和系統按鈕。另一方面,SPS 顯示了整個系統的一些數據。兩種形式都是有用的。當 SPS 打開時,我們已經選擇了表面 3,而編輯窗格則顯示了這些數據。(你也可以在鏡頭繪制板中點擊,選擇一個表面。)
讓我們改變定義這個表面上的玻璃模型的數據。只要像編輯任何文本編輯器一樣編輯這些數字。我們將折射率從1.61924更改為1.55,然后單擊 Update 按鈕。玻璃模型改變了。

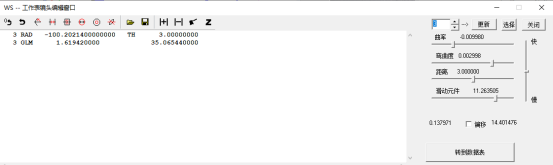

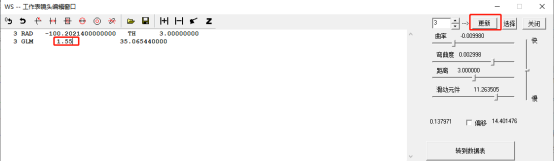

圖5所示.更改工作表中的玻璃模型參數
我們發現這種編輯比在 SPS 中通過對話框樹點擊更快捷、更方便。如果需要的話在“工作表”工具欄中,您可以通過 WS 訪問同一個子對話框,可以通過單擊其中一個按鈕從 SPS 訪問這些對話框
現在,我們來看看工作表的一些功能,這些功能在電子表格中是找不到的。其中最重要的是編輯窗格右邊的滾動條。表面3的間距滑塊當前設置為3.00000 mm,即該元件的厚度。我們將滑塊向右滑動,觀察數字的增加,直到5.22毫米。編輯窗格中的數字也增加了,鏡頭繪圖顯示了厚度的增加,如圖6所示。
如果要在編輯窗格中更改未分配給滑塊的內容,我們可以分配一個,現在我們將把上面的滑塊分配到相同的厚度。使用鼠標,單擊并拖動整個數字,選擇厚度值。然后單擊 SEL 按鈕。上面的滑塊被分配給這個數字,可以用來改變它。當然,這樣做的目的不是為了復制現有的間距滑塊的功能,我們只是用它來說明。此工具的功能是它能夠將編輯窗格中的任何數值賦值給該滑塊。電子表格不具備這樣的能力。當你移動滑塊時,可以改變任何東西,觀察鏡頭視圖和光扇圖的變化。

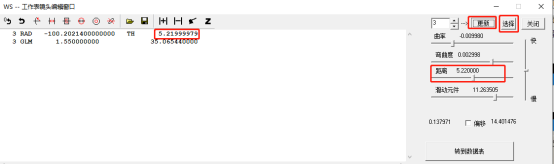

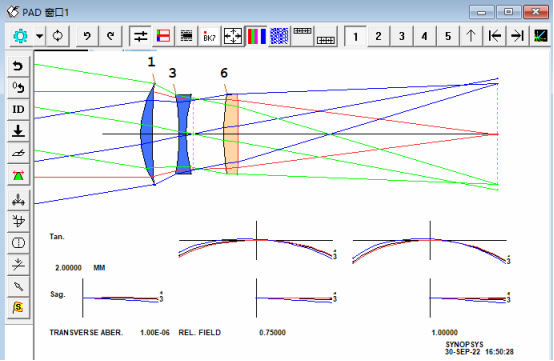

圖6.表面3的間距滑塊向右滑動后的工作表顯示
讓我們將第二個元件傾斜5度。在 SPS 中,你必須點擊幾個地方,最后進入傾斜對話框。您也可以用 WS 完成:只需單擊按鈕即可。
圖7.傾斜對話框
選擇“相對”選項,將打開一個新對話框。

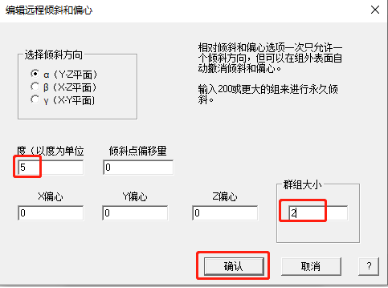

圖8所示.用于編輯相對傾斜和傾斜度的對話框
我們輸入一個5度的傾斜角,選擇一個兩個面的組。然后單擊 OK。第二個鏡片是傾斜的。
圖9顯示鏡頭第二個鏡片傾斜后的圖像
這一點是為了展示如何使用可以從 SPS 打開的相同對話框來編輯鏡頭。但請考慮一下:在編輯窗格中,我們可以簡單地輸入5 AT 5 0 2并且會出現相同的傾斜。一旦學習了 SYNOPSYS RLE 文件的某些格式,您將可以使用此方法。并節省了大量時間。所有的電子表格都沒有這樣方便。
現在讓我們展示另外一個功能。首先,我們將刪除曲面3上的傾斜。這可以使用我們上面的相同對話框來完成,只需在編輯窗格中輸入3 NAS 就快得多,然后單擊“更新”按鈕。傾斜消失了。現在點擊 PAD 工具欄上的按鈕創建一個檢查點。現在,在 WS 工具欄中點擊按鈕
。這將打開鏡頭布局工具。PAD 繪圖發生變化,顯示軸向邊緣光線為紅色,主光線為藍色,兩個邊緣光線為灰色。

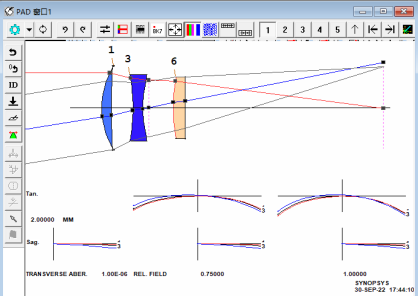

圖10為鏡頭布局工具打開時的 PAD 顯示
看到光線和表面交叉處的那些小圈了嗎?您可以單擊并拖動這些手柄。藍色光線上的標示可以改變厚度和空氣間隔。我們將表面2上的藍光標示向右拖動。

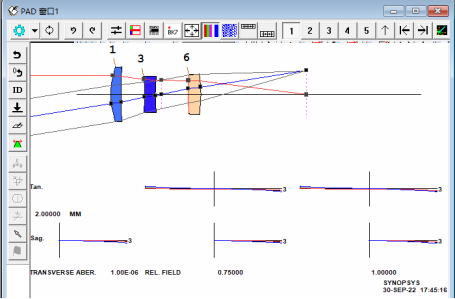

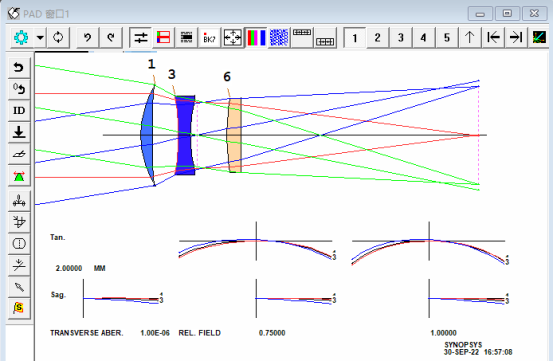

圖11.鏡頭布局工具改變了鏡片1的厚度
現在我們將表面6上的紅色光線按鈕向上和向右拖動。

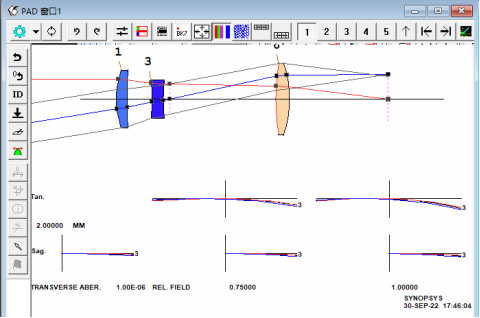

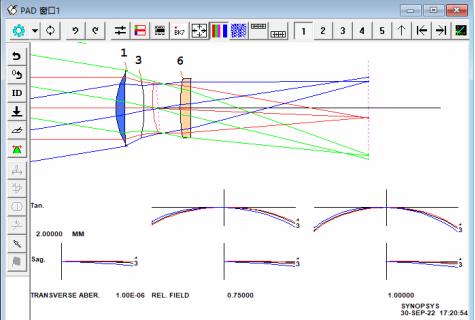

圖12所示.鏡頭被鏡頭布局工具改變。
程序重新計算了表面4的曲率和表面5的厚度,將紅色的光線放在拖拽端點。如果按住鍵并在元件的第一側拖拽一個紅色光線按鈕,就會改變元件的彎曲度。按住鍵同時拖動該按鈕會改變元件的亮度。電子表格現在到處都在使用。還有更多的技巧。在命令窗口中鍵入 HELP LLT 以了解更多相關內容。
