2023年9月發布的 VirtualLab Fusion 2023.2版本

2023.2版本新特性概覽

全新的VirtualLab Fusion 2023.2-功能概述

數據視圖（Data Views）功能更新

數據陣列視圖：1D視圖改進

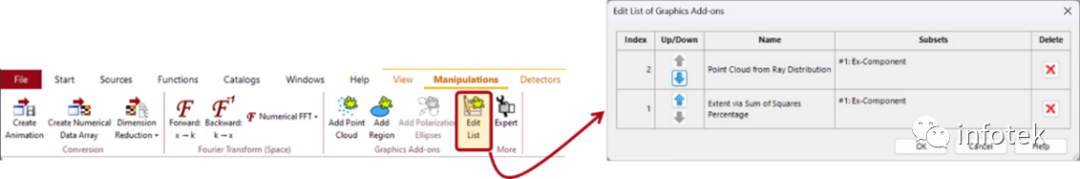

數據陣列視圖：圖形附加組件的配置

?在VirtualLab Fusion 2023.1中，我們?yōu)?D和2D數據的數據可視化引入了圖形附加組件。

?每個數據數組可以有任意數量的圖形附加組件。

?使用VirtualLab Fusion 2023.2，用戶現在可以編輯圖形附加組件列表，即重新排列和刪除列表中的圖形附加組件。

數據陣列視圖：新的操作功能

?數據處理是VirtualLab Fusion的一個重要步驟。

?在VirtualLab Fusion 2023.2中，我們?yōu)?1D和2D數據陣列提供了一些新的操作工具:

–現在也可以用橢圓標記選擇相關的操作

–從數據中刪除人工偽影(不僅僅只是顯示)

–將實數數據轉換為復數數據

–將1D數據陣列拉伸為2D數據陣列

各向同性介質的預覽



?VirtualLab Fusion為所有可用的系統構建提供預覽。

?在VirtualLab Fusion 2023.2中，我們重新開發了各向同性介質的預覽(xyz方向的折射率分布)。

?新的預覽自動提供了屏幕像素上折射率的分布，即不再需要指定采樣參數。

?它還支持鼠標控制的數據縮放。

?此外，用戶還可以方便地選擇數量以及要顯示的視圖范圍。

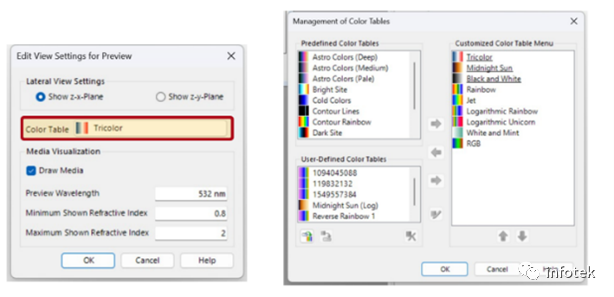

堆棧和鏡頭系統組件預覽



? 在VirtualLab Fusion 2023.2中，用戶可以輕松更改堆棧結構預覽和鏡頭系統組件，包含預覽的顏色查找表。

物理屬性的改進

?在VirtualLab Fusion 2023.2中，物理屬性的概念被完全重新布置。

?用戶直接受益于相應對話框中提供的物理屬性的分類選擇。

?此外，現在可以在代碼片段和模塊中定義自己的物理屬性，并將其分配給數據陣列。

光路（Optical Setup） 功能更新

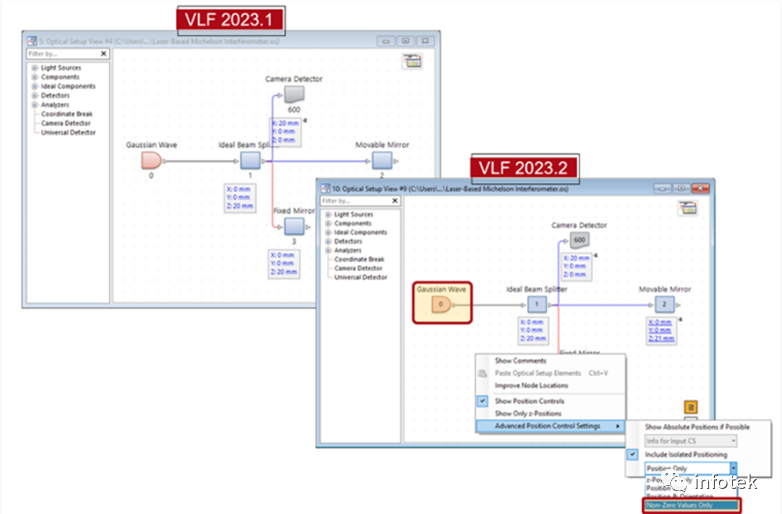

光路視圖-用戶界面的變化

?在VirtualLab Fusion 2023.2中，光學系統視圖內的可視化已得到改進，以提供有關元件及其位置的更緊湊的布局。

?有一個高級位置控制設置的新選項，使光路視圖僅在位置不為零時顯示位置控制。

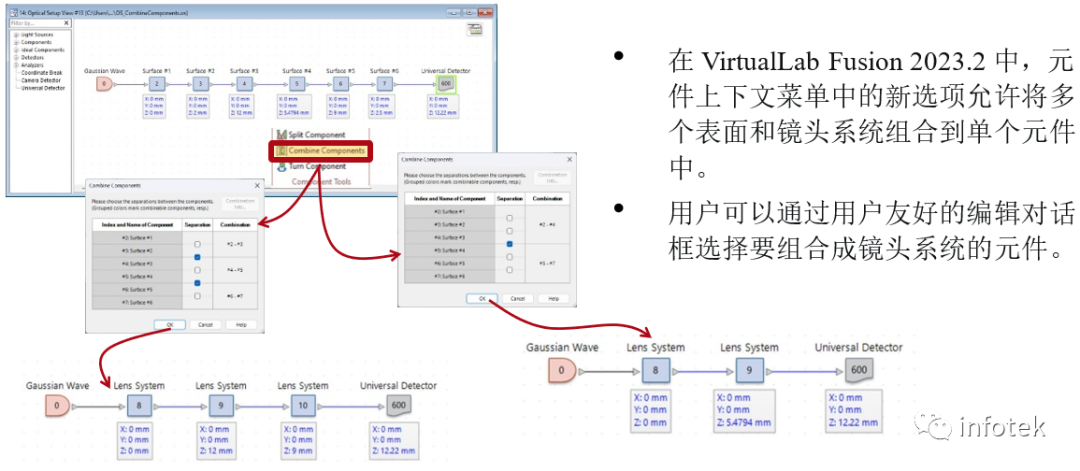

光路工具-組合元件

元件（Components）功能更新

表面復制@透鏡系統元件和光波導元件

?當我們在設置一個光學系統時，元件的參數設置是一個很重要的步驟。

?在VirtualLab Fusion2023.2中，我們?yōu)橥哥R系統元件和光波導元件提供了一個新的工具，可以復制選擇的表面。

?對于光波導系統，表面布局(surface layout) 也可以被復制 (例如被設置的區域)。

改進了各向同性和各向異性涂層的編輯選項

?在 VirtualLab Fusion ，使用一系列的涂層來描述一個光學鍍膜。

?此外，還區分了各向同性和各向異性涂層。

?在VirtualLab Fusion2023.2中，用戶可以通過在涂層的編輯對話框中，點擊新添加的'up'或'down'的按鍵改變一個涂層的位置。

?所選涂層將根據您的操作重新排序。



GRIN 介質: 對 GRIN 介質配置的新定義

?GRIN 介質提供了幾種可能性去定義具有不同折射率分布特性的介質。

?在 VirtualLab Fusion 2023.2, 我們增加了新的公式來描述GRIN光纖的折射率分布。

?而且, GRIN 介質的編輯對話框也被重新調整， 現在可以提供更多直觀的可用配置選擇。

了解更多VirtualLab Fusion中關于元件的信息

案例

?梯度折射率透鏡的構造與建模

?梯度折射率(GRIN)多模光纖建模

?分層介質組件

?CIGS太陽能電池中的吸收

更多案例即將推出！

區域(Regions)功能更新

在 VirtualLab Fusion中的區域功能

?在 VirtualLab Fusion, 區域功能經常被用來定義不同形狀的圖案，比如在衍射光學設計中，可以定義一個信號窗口。

?在VirtualLab Fusion2023.1中，我們已經開始在更多的場景中應用區域概念。

?區域功能定義了要執行某些操作的1D和2D區域，例如：探測器的評估區域或光柵的定義區域。

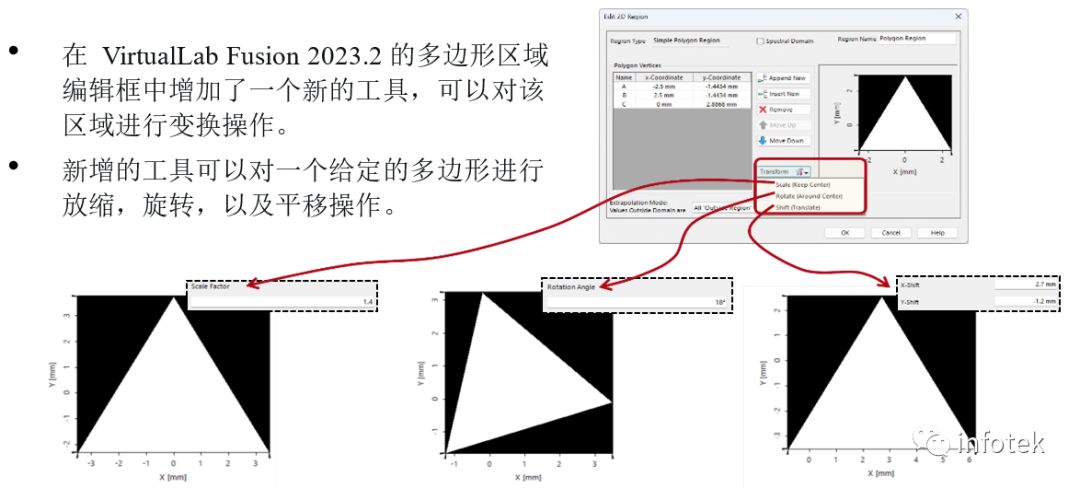

多邊形區域編輯框的改進

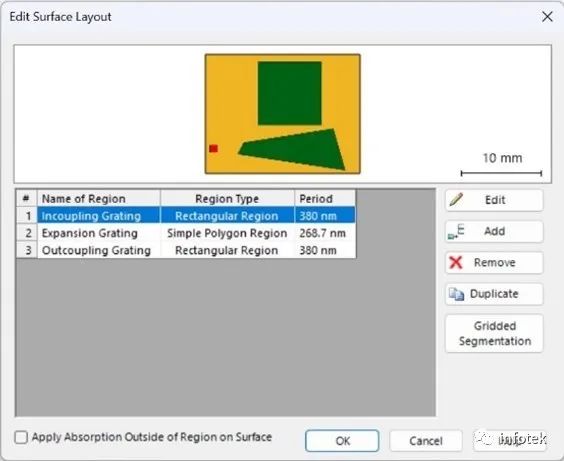

在表面布局中復制(光柵)區域

?在VirtualLab Fusion的光波導元件中，用戶可以指定包含所有用于引導光通過元件的光柵區域的表面布局。

?用戶可以增加新的區域，編輯已有區域或刪除光柵區域。

?在VirtualLab Fusion2023.2中，對于被選定的區域提供了一個可以支持簡單的復制功能的選項。

?復制操作可以復制區域的形狀，大小以及別的一些設置，比如設置的光柵結構，通道以及衍射級次。

了解更多關于VirtualLab Fusion中區域功能的信息

案例

?靈活的區域配置

?將區域添加到數據陣列

?基于微軟專利的蝴蝶瞳孔擴展器光導器

更多案例即將推出！

參數優化 (Parametric Optimization)功能更新

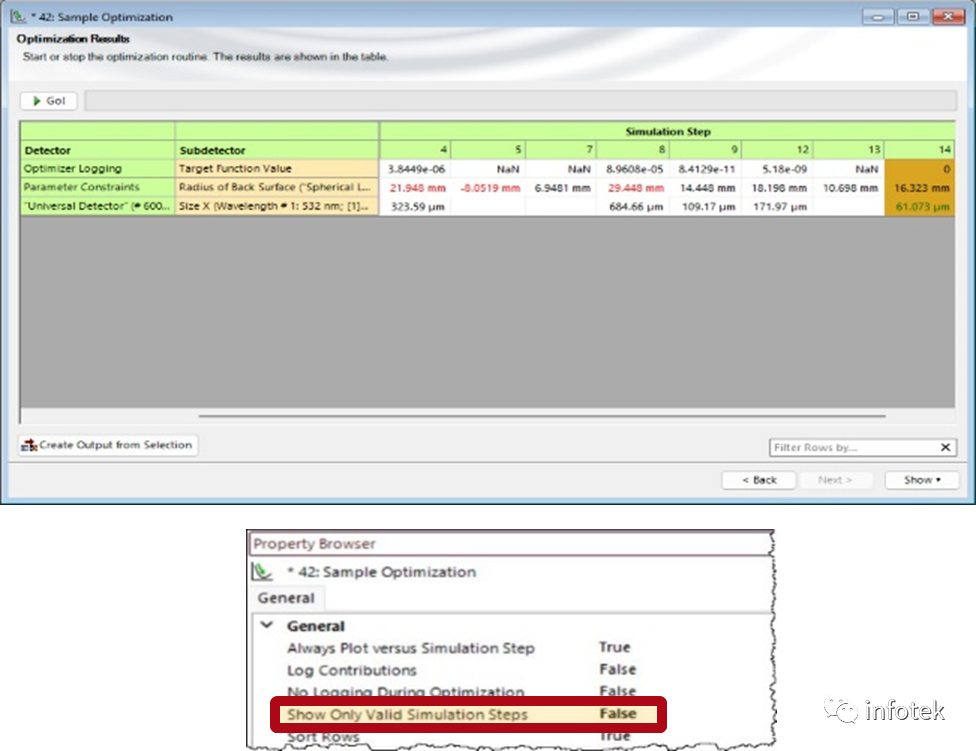

參數優化

?VirtualLab Fusion中的參數優化，所有優化過程的中間結果是以表格形式提供。

?在VirtualLab Fusion 2023.2中，如果評價標準或者約束條件被(不被)滿足，則表格中的數值以不同顏色突出顯示：

–紅色: 未滿足參數約束條件。

–綠色: 滿足評價標準 。

–橙色: 優化后的結果。

?并且，用戶可以通過屬性瀏覽器(property broswer) 查看有效的優化序號(比如，參數沒有超出定義范圍序號)。

了解更多關于VirtualLab Fusion中參數優化的信息

案例

?傾斜光柵的參數優化

?抗反射蛾眼結構的嚴格分析與設計

?具有連續調制光柵區域的光波導優化

更多案例即將推出！
