DTEmpower是由天洑軟件自主研發的一款通用的智能數據建模軟件，致力于幫助工程師及工科專業學生，利用工業領域中的仿真、試驗、測量等各類數據進行挖掘分析，建立高質量的數據模型，實現快速設計評估、實時仿真預測、系統參數預警、設備狀態監測等工程應用。軟件內置有圖形化、零編碼的數據分析建模環境，圍繞數據清理、特征生成、敏感性分析和模型訓練等環節提供豐富的AI算法，提供從模型搭建到模型管理應用的一站式解決方案，學習門檻低、模型質量高，零基礎用戶也能快速挖掘得到優秀的數據模型。

案例描述

圖形化的建模方法需要通過節點拖拽的方式搭建建模流程，并且通常需要對單個建模節點的參數進行多次調試，重復運行。與圖形化建模方式不同的是，向?qū)浇ＤJ(rèn)配置一套完整的建模流程供用戶使用，并且支持對流程中多個節點參數一鍵式的組合調試，非常便于用戶開展數據分析和建模工作。

本案例中的數據集為某風機制造廠商提供的結構應力評估數據集，目標是快速評估測點的結構應力。數據集中包含15維輸入（V1~V15）和27維輸出（EQV1~EQV27），以其中兩個輸出為例通過向?qū)浇＝⑤斎胼敵鲋g的回歸映射模型。

操作流程

1）新建項目

雙擊打開DTEmpower軟件，即可進入到如圖1所示的界面。單擊新建項目，即可創建一個臨時項目文件，需要注意的是，臨時創建的項目文件不會自動保存。如果想要保存項目文件，用戶可以進入到項目中選擇“文件-保存”，就可以保存工程文件到自己想要的指定位置。

圖1 新建項目

2）添加數據集

新建項目之后，即會進入到DTEmpower的工程主頁面，如圖2所示。

圖2 工程主頁

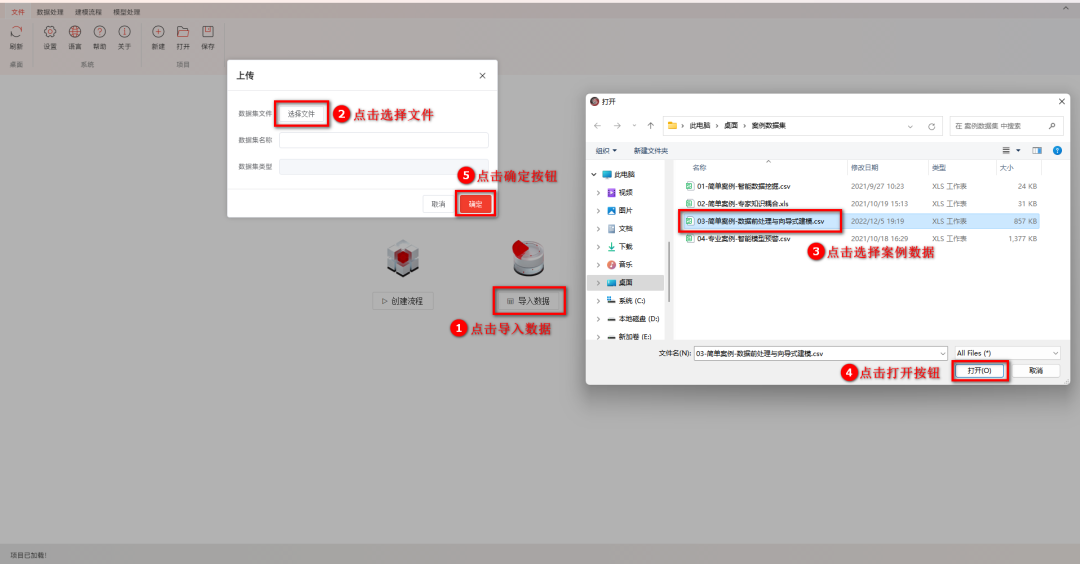

 進入工程主頁之后，點擊“導入數據”，即跳出數據集文件上傳窗口。點擊窗口中的“選擇文件”按鈕，即可選擇本地磁盤中的數據文件加載至當前項目中，如圖3所示。

圖3 上傳原始數據

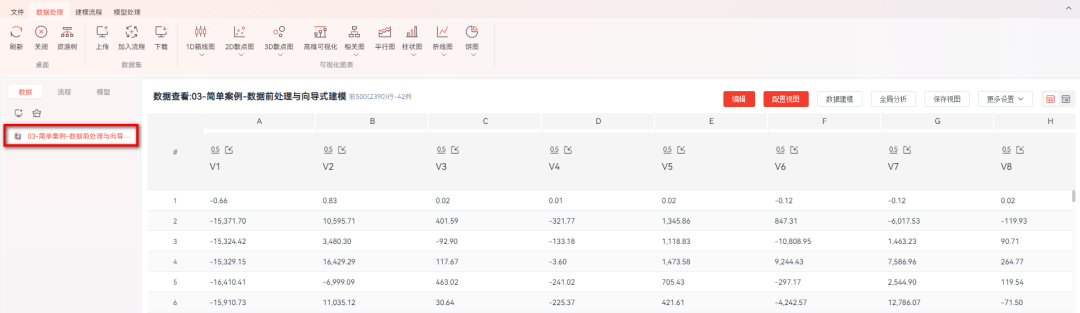

數據集添加完成后即出現在左側的資源菜單中，如圖4所示。

圖4 數據集上傳結果

3）搭建向?qū)浇Ａ鞒?/span>

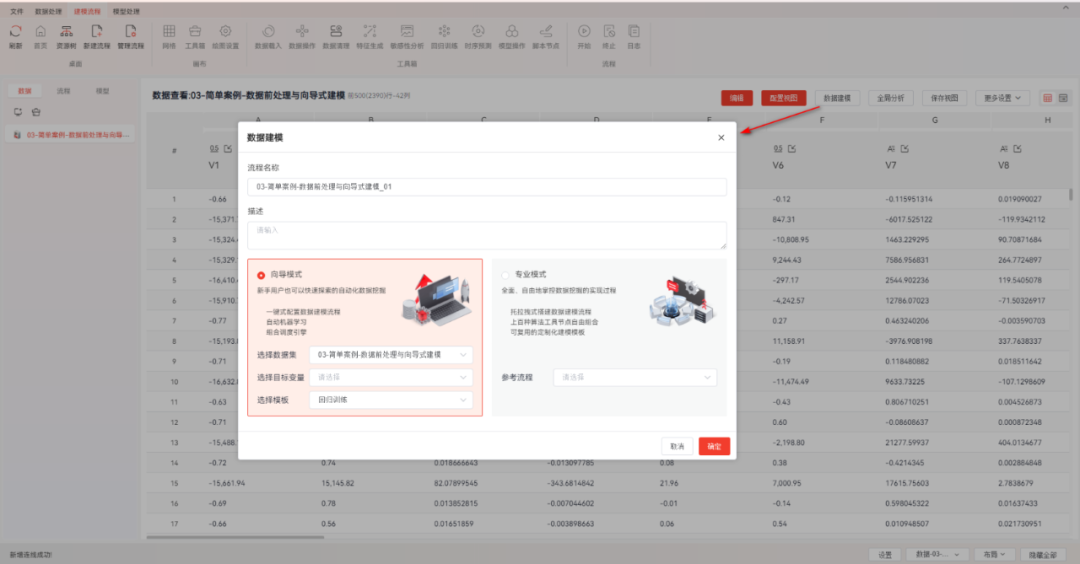

通過數據視圖右上方的“數據建模”按鈕，進入向?qū)浇５娜肟冢鐖D5所示。

圖5  向?qū)浇Ｈ肟?/span>

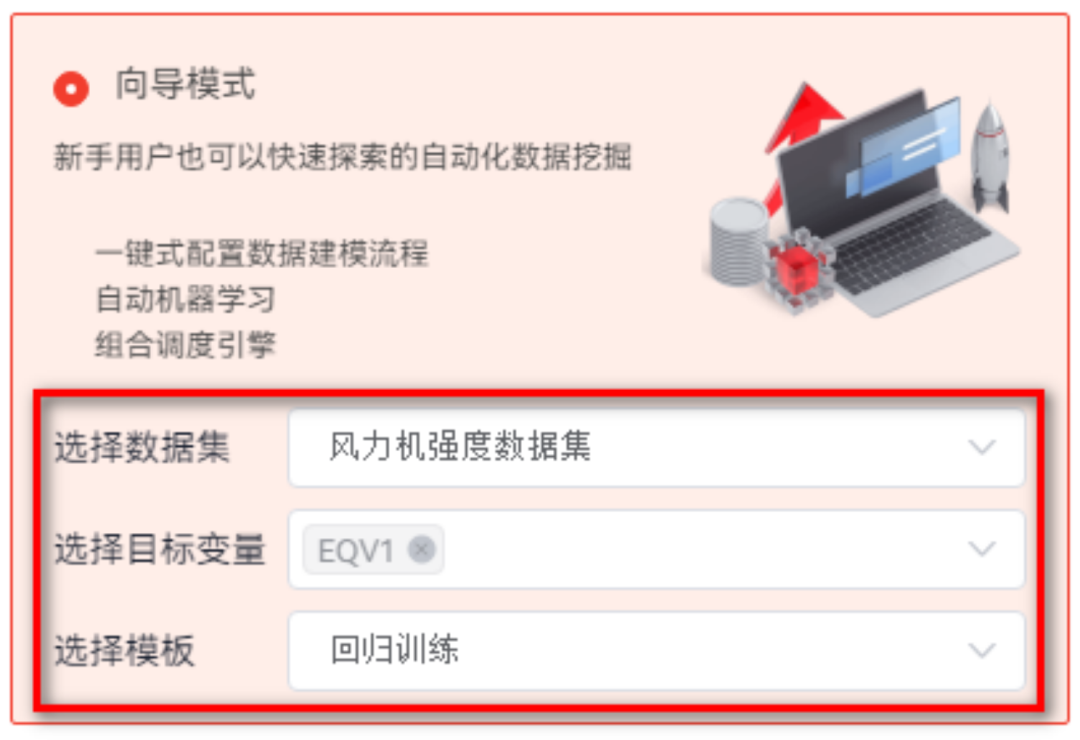

彈出數據建模窗口后，在向?qū)Ｊ街羞x擇風力機強度數據集，目標變量設置為EQV1，并用回歸訓練的方式擬合目標變量和輸入變量的映射關系，如圖6所示。

圖6  向?qū)浇Ｈ肟谂渲?/span>

配置好向?qū)Ｊ胶簏c(diǎn)擊確定按鈕就完成了向?qū)浇５牧鞒檀罱ǎ鐖D7所示。

圖7  向?qū)浇Ａ鞒檀罱ㄍ瓿?/span>

4）建模流程配置

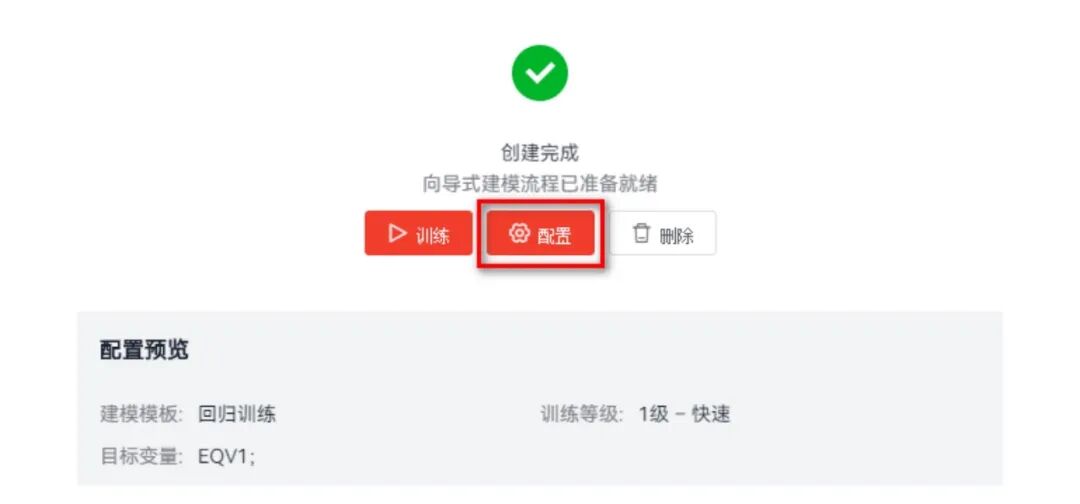

在開始模型訓練之前用戶可以自由配置建模流程中的各個環節，如圖8所示，點擊配置按鈕，即可進入向?qū)浇５牧鞒膛渲谩?/span>

圖8 向?qū)浇Ａ鞒膛渲萌肟?/span>

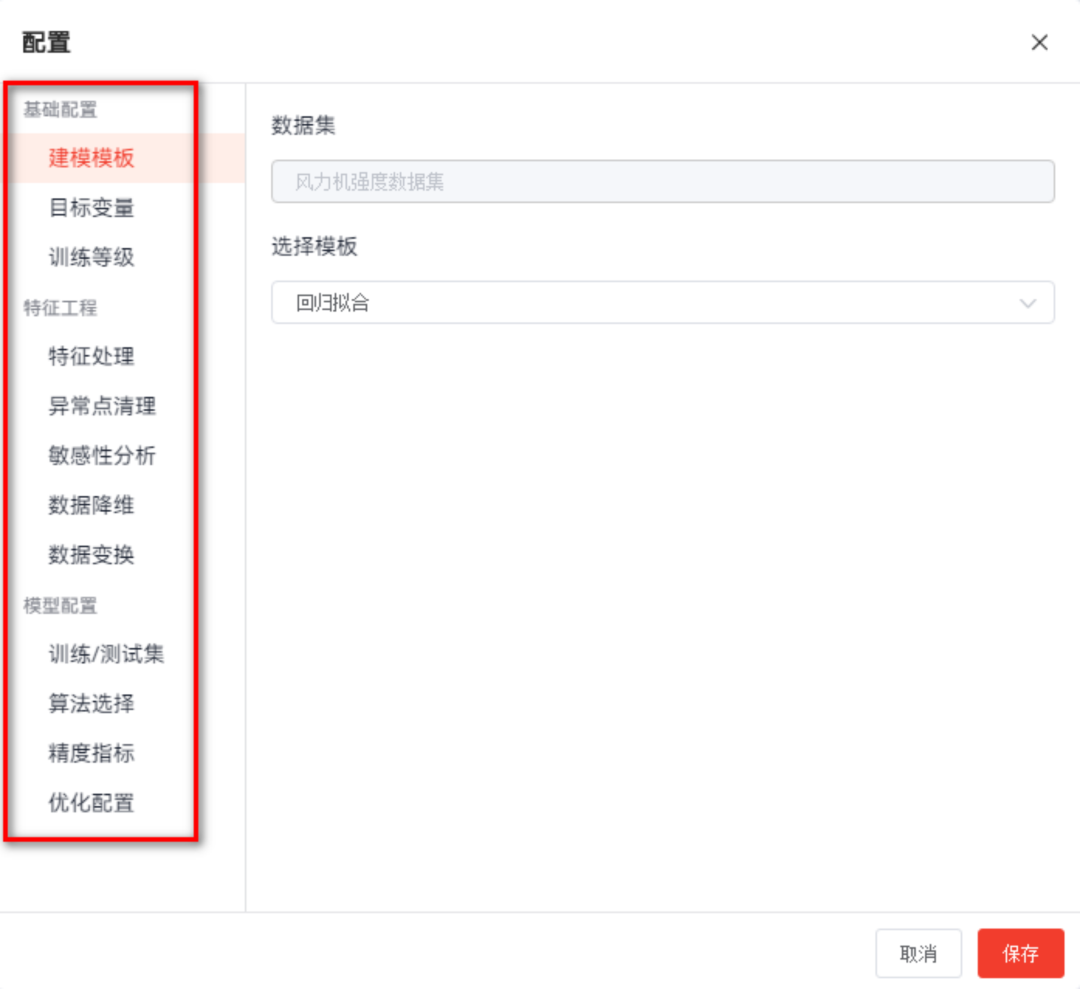

如圖9所示為向?qū)浇５呐渲妹姘澹ɑA(chǔ)配置、特征工程和模型配置三部分內容。

圖9  向?qū)浇Ａ鞒膛渲妹姘?/span>

5）基礎配置

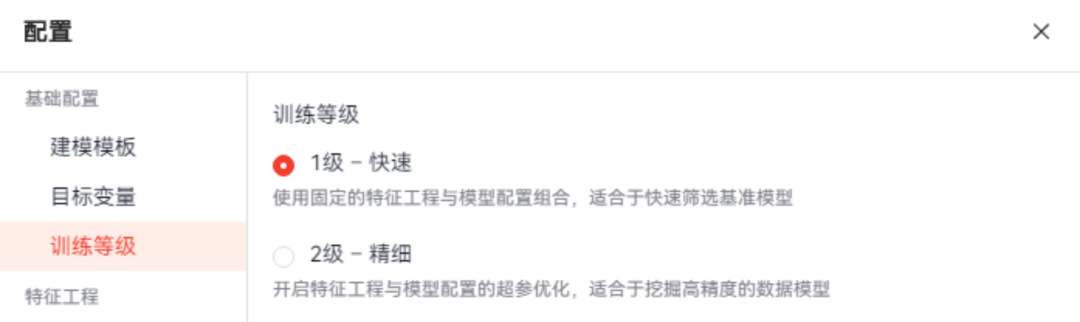

基礎配置包括建模模板、目標變量和訓練等級三部分。其中建模模板為向?qū)浇Ｈ肟谂渲脮r(shí)所設定，在設置目標變量時可以添加新的變量或刪除已設置的變量。并且向?qū)浇Ｌ峁┝藘蓚€(gè)訓練等級，為方便起見，本案例中選擇快速的模型訓練方式。

圖10 向?qū)街械膬蓚€(gè)訓練等級

6）特征工程配置

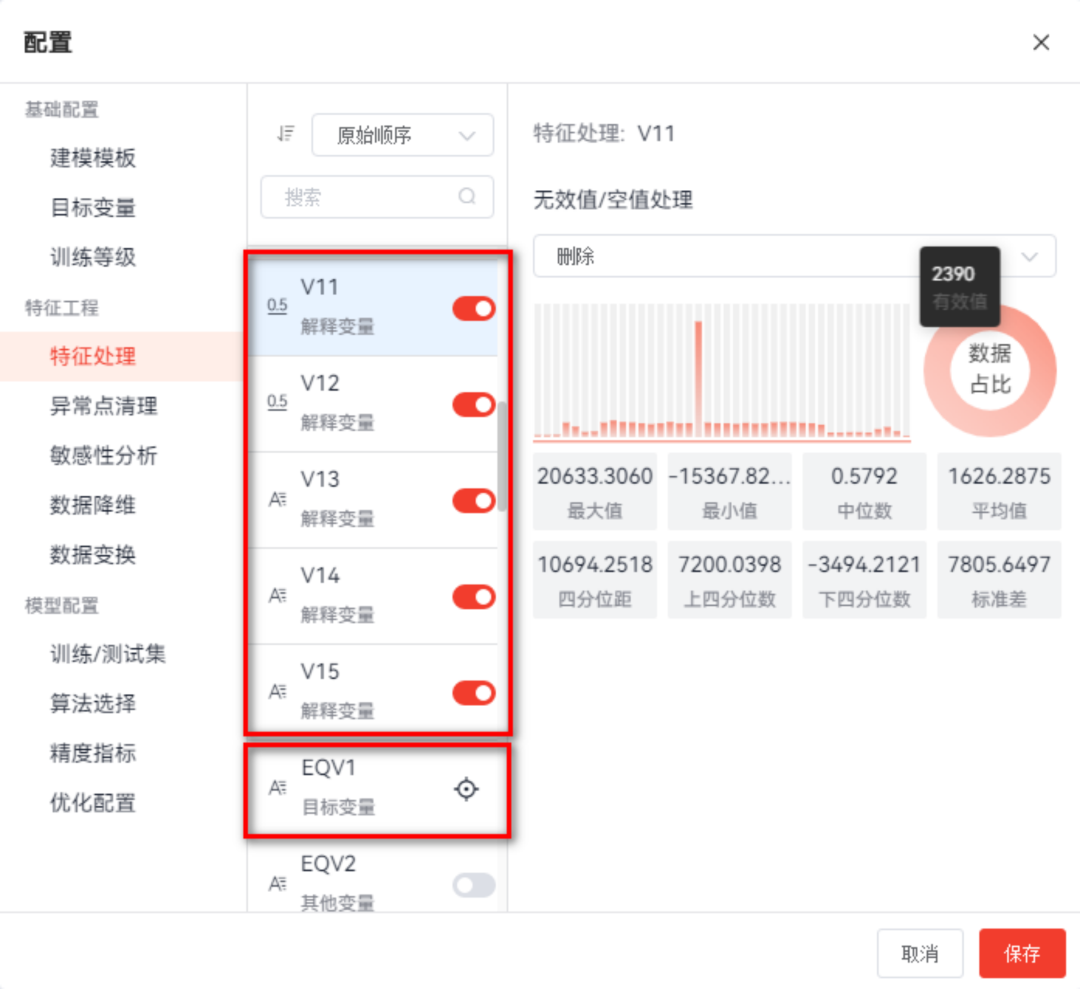

特征工 程配置包 括特征處理、異常點清理、敏感性分析、數據降維和數據變換。 本案例中通過特征處理將模型的輸入變量設置為V1~V15，輸出變量設置為EQV1，如圖 11 所示。

圖11 特征處理示意圖

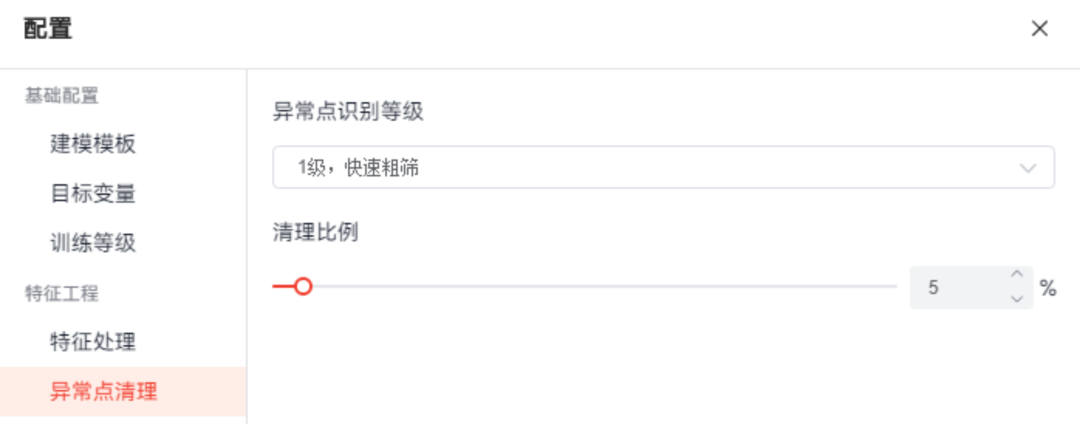

如圖12所示，本案例中異常點清理比例配置為5%，并設置快速粗篩的異常點識別等級。

圖12 異常點清理配置

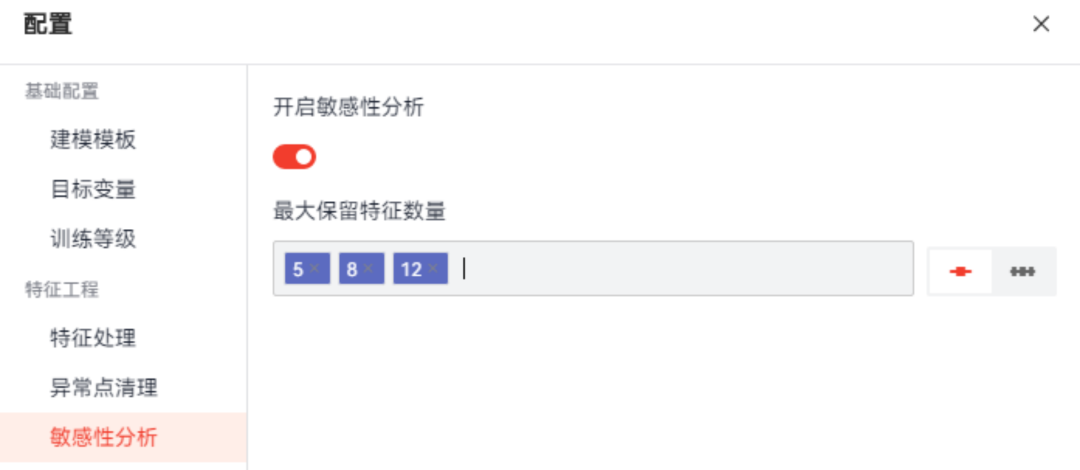

敏感性分析可使用戶選擇對目標變量重要性最大的若干個特征進行后續的建模，如圖13所示，本案例中選擇了重要性最大的5個、8個和12個特征。

圖13 敏感性分析配置

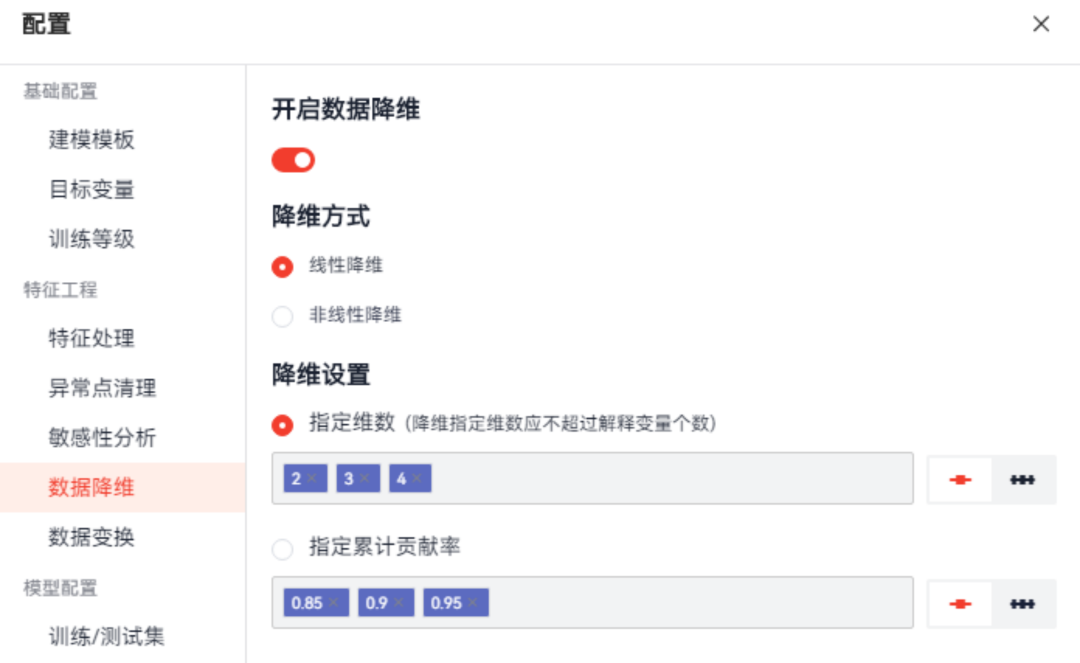

數據降維是特征選擇后對輸入數據的進一步壓縮提純，如圖14所示，本案例開啟數據降維后選擇線性降維的方法，并指定累計貢獻率作為降維的標準，對輸入特征進行壓縮。

圖14 數據降維配置

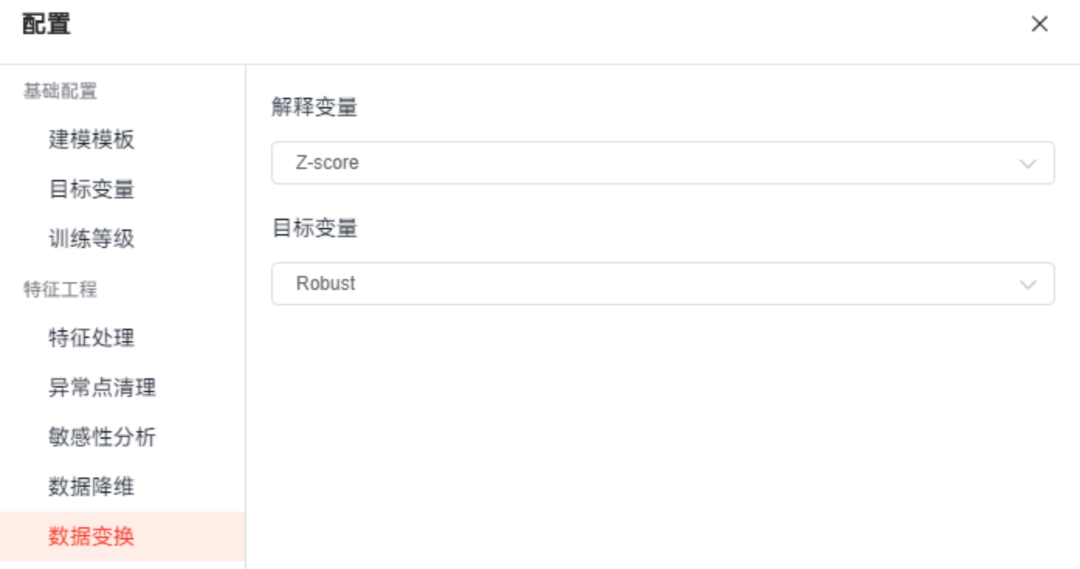

數據降維后可進行數據變換的配置，如圖15所示，本案例分別對輸入變量和輸出變量進行Z-score和Robust變換。

圖15 數據變換配置

7）模型配置

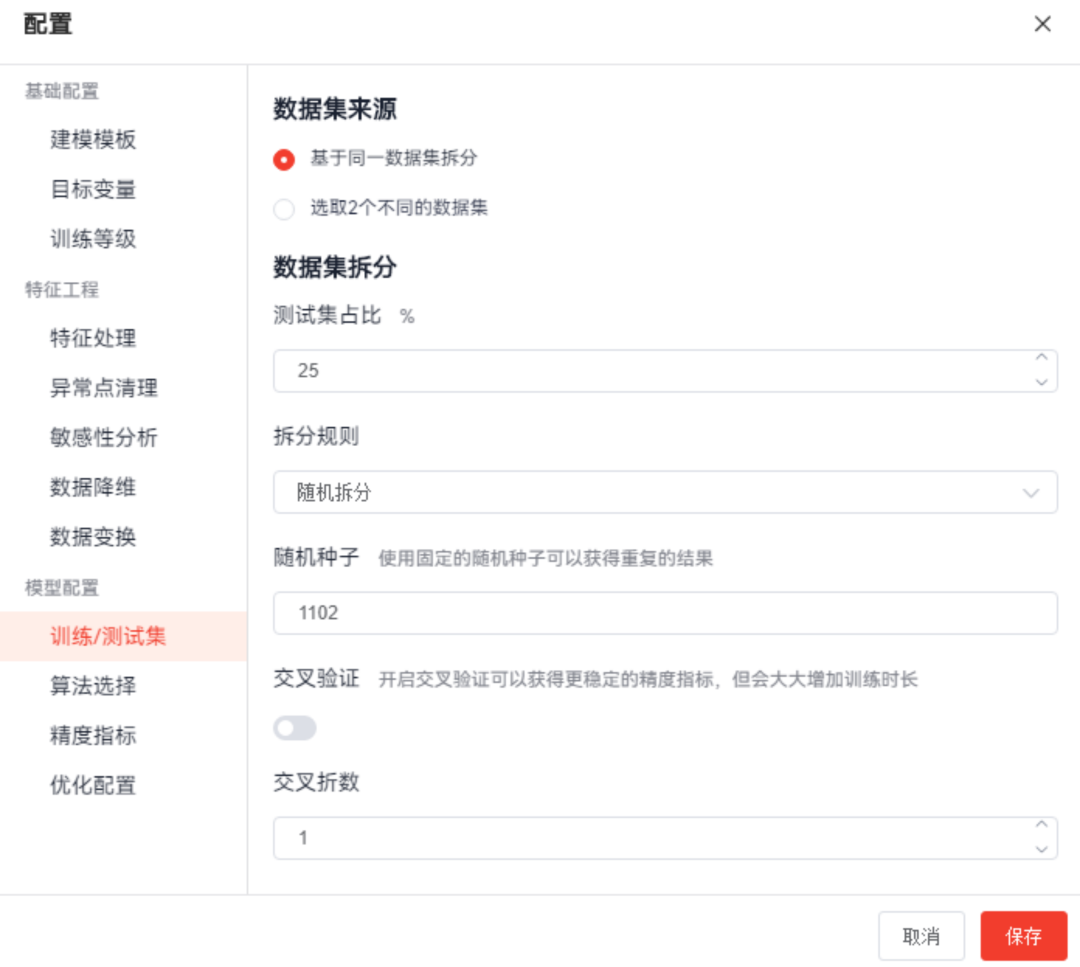

模型配置包括訓練測試集劃分、算法選擇、精度指標和優化配置4部分內容。本案例中的訓練測試集來自同一份數據集，因此數據集來源選擇基于同一數據集拆分，測試集占比配置為默認的25%。

圖16 訓練/測試集配置

訓練算法選擇默認的基礎線性回歸和梯度提升決策樹兩種算法，精度指標和優化配置都選用默認配置。配置完成之后點擊保存按鈕。

8）模型訓練和結果查看

建模流程配置完成之后點擊訓練按鈕，如圖17，即可開始模型的訓練。

圖1 7   開啟模型訓練

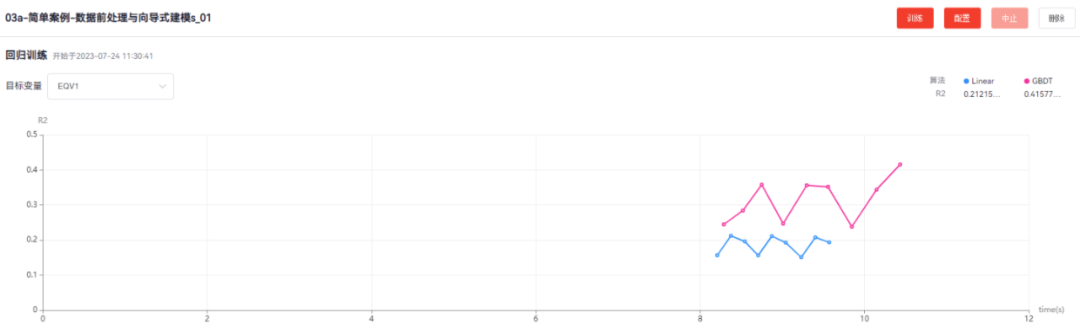

模型訓練完成之后，向?qū)浇?huì)以圖表的形式向用戶展示模型的評價指標。如圖18展示了EQV1目標變量的建模評價結果，線性回歸模型的R2指標在0.2左右，而GBDT模型的R2指標在0.4左右，說明適合用非線性模型建立EQV1目標變量和輸入變量之間的映射關系。

圖18 查看建模結果

至此，已經完成了向?qū)浇５牧鞒檀罱ê湍Ｐ陀?xùn)練，后續可通過優化配置等選項進一步提高模型精度。

DTEmpower更多詳細介紹及軟件試用，請點擊“DTEmpower - 智能數據建模軟件”，前往查閱。試用無需申請license，下載軟件安裝后可直接免費試用30天。
