小樣本規模船型優化策略的選擇研究

陳駿喆，姜棟，張儒，張明

（南京天洑軟件有限公司，南京 210000 ）

摘要

選擇合理高效的優化策略進行小樣本規模下的船型優化，以KCS船的阻力性能為優化目標，對比分析不同優化算法的優化效率和阻力性能提升結果。首先，利用CAESES軟件參數化變形技術實現船型的自動變換，分別對球鼻艏、船體入流段與去流段、艉封板以及船體其他位置進行組合變形，同時考慮排水體積和浮心縱向位置的約束；其次，采用船舶水動力專用CFD軟件SHIPFLOW對船型的總阻力性能進行評估，與模型試驗數據對比驗證預報方法的精度；另外，分別采用CAESES軟件集成的多種主流優化算法和自研優化算法Silverbullet的不同優化策略進行最優值的探索，對比分析不同樣本規模下的優化效果。結果表明，在樣本規模百次左右的情況下，Silverbullet算法的優化效果優于CAESES軟件中集成的主流算法,當Silverbullet算法開啟智能邊界突破技術后，能夠進一步獲得總阻力性能的提升。

關 鍵詞： 船型優化；數值模擬；參數化變形；優化算法；阻力性能

中圖分類號：U661.31 文獻標志碼：A

引言

船體型線設計是船舶總體設計的重要環節之一，型線對于船舶的水動力性能和經濟效益有較大影響^[1]。型線設計有母型改造法、系列船型法和自行設繪法等方法，這些方法依賴于設計人員的經驗進行手動設計，再通過多輪模型試驗迭代修改設計方案，最后形成型線方案。其共性問題是工作量大、效率低、成本高、周期長，且最終的型線方案并非理論上的最優方案^[1-2]。

船型設計實現數字化以后，利用CFD數值模擬方法快速預報船型的水動力性能已成為船舶型線優化設計的常規技術手段。在此基礎上，以數值計算得到的水動力性能為優化目標，通過算法對設計空間進行探索，最終獲得滿足約束條件的最優船型方案。謝玲玲等^[3]通過建立多航速優化模型，對某高速客船首部興波阻力進行了優化。伍蓉暉等^[4]采用基于NAPA和CFD軟件（傳統經驗?zāi)Ｊ剑┮约盎贑AESES和CFD軟件（先進數值評估模式）的一體化優化模式對2800TEU集裝箱船阻力性能進行了優化。程宣愷等^[5]通過數值模擬方法分析了巡邏艦的首部線型、尾楔形狀以及軸支架布置對船體阻力及伴流的影響。陳京普等^[6]通過CFD模擬開展了客滾船附體優化布置研究，考察了螺旋槳旋向?qū)ζ涫盏焦β实挠绊憽?/span>

近年來，隨著優化設計要求的提高，更多的設計變量被加入優化算法中以搜尋更優的船型方案，而如何解決高維優化時設計變量維度和優化方案數量之間的需求關系是目前業界重點研究的問題之一。劉強等^[7]采用改進Sobol’方法對某集裝箱船興波阻力優化模型進行靈敏度分析并降維，研究結果表明降維后的優化模型收斂更快。張恒等^[8]通過數值函數測試改進MODSA算法的優化性能，并將其應用于5100TEU集裝箱船的興波阻力性能優化。

本文以韓國船舶與海洋工程研究所的集裝箱船（KRISO container ship, KCS）為研究對象，采用CAESES軟件構建原始船型的參數化模型，以CFD數值計算得到的總阻力系數為優化目標，分別采用CAESES內置的傳統優化算法和自研的Silverbullet優化算法對原始船型的阻力性能進行優化對比。

參數化模型

CAESES軟件作為仿真驅動優化設計的一體化平臺，具備參數化建模、連接外部仿真工具、自動優化三大核心功能模塊。其中，參數化建模方法分為半?yún)?shù)化變形和全參數化曲面建模兩種。半?yún)?shù)化變形方法通過構建參數化的控制線或控制面，將自身的變形以映射的方式施加在控制區域的船體曲面上，通過改變變形控制參數快速自動修改局部線型。全參數化曲面建模方法通過創建船體曲面的特征剖線，提取特征剖線的形狀參數，沿控制形狀參數變化的特征曲線進行參數化掃掠，從而生成船體曲面。

考慮到半?yún)?shù)化變形方法的靈活性以及可以完全還原原始船型的優勢，本文采用該方法構建參數化模型，所使用的變形方法有：Delta Shift, Freeform Deformation和Lackenby方法。

Delta Shift方法的變形原理是通過自定義的控制曲線（delta curve）作為所限定區域的船體曲面上點坐標的變化函數，通過曲線上點坐標的變化來控制曲線的變化。如對KCS船原始模型的球鼻艏長度進行變形時，通過p₁和p₂這兩個控制點建立控制曲線C₁，p₁點固定不動，由控制點p₂的z坐標變化來控制曲線C₁在高度方向上的變形，兩點的高度差即為曲線在高度上的最大變形量，在兩點的x坐標區域內，任意x坐標都對應曲線C₁上不同的高度變形量，將此變形量分布映射到球鼻艏曲面所對應x位置的點坐標上，并指定將變形量加在該點的x坐標上，就可以實現對球鼻艏長度的變形，如圖1所示。

【論文分享】小樣本規模船型優化策略的選擇研究的圖1

圖1 球鼻艏長度變形

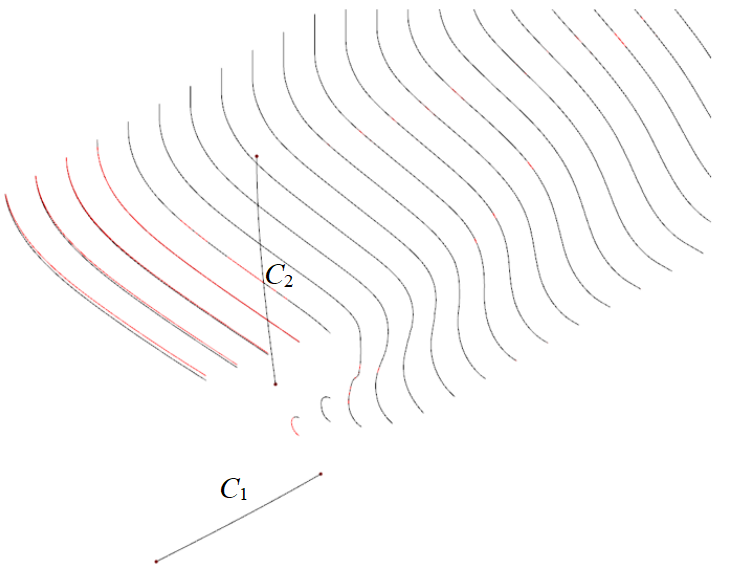

同理，當對艉封板高度進行變形時，在高度方向上再增加一條控制曲線C₂，由C₁變形導致艉封板高度變形的過程中，曲線C₂可以約束船體尾部曲面甲板所在高度上點坐標的位置變化，使甲板所在高度的變形量為0。艉封板高度變形效果如圖2所示。

【論文分享】小樣本規模船型優化策略的選擇研究的圖2

圖2 艉封板高度變形

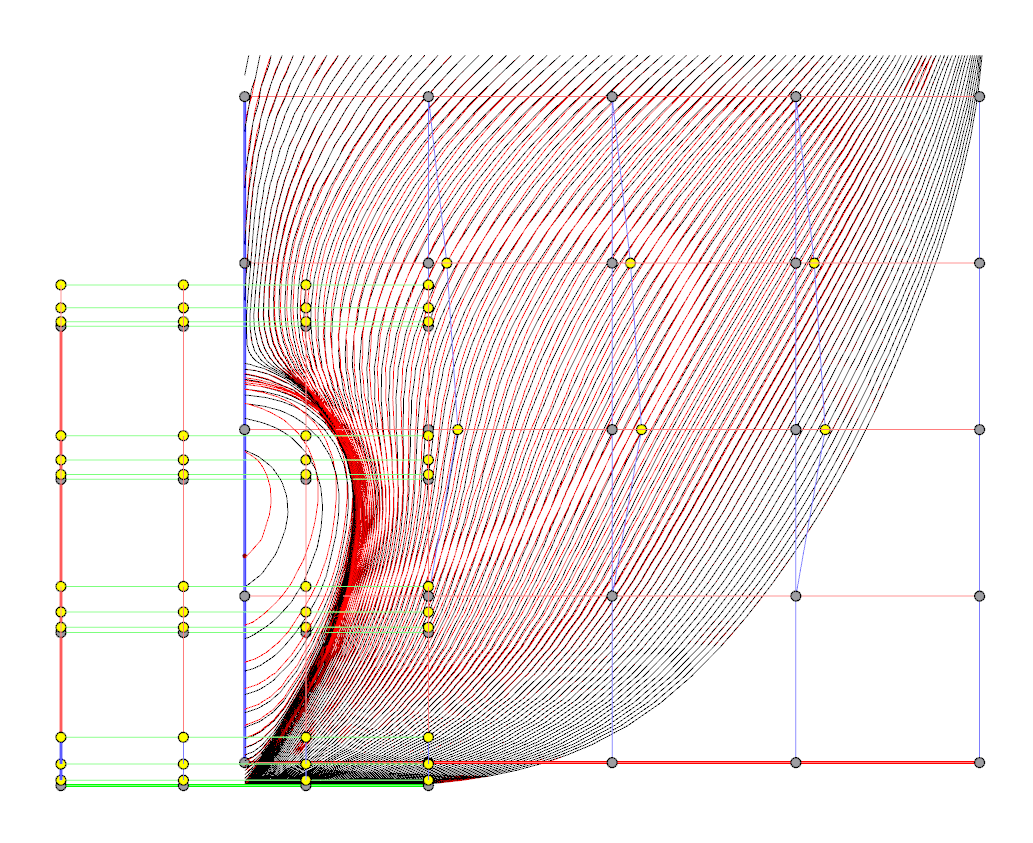

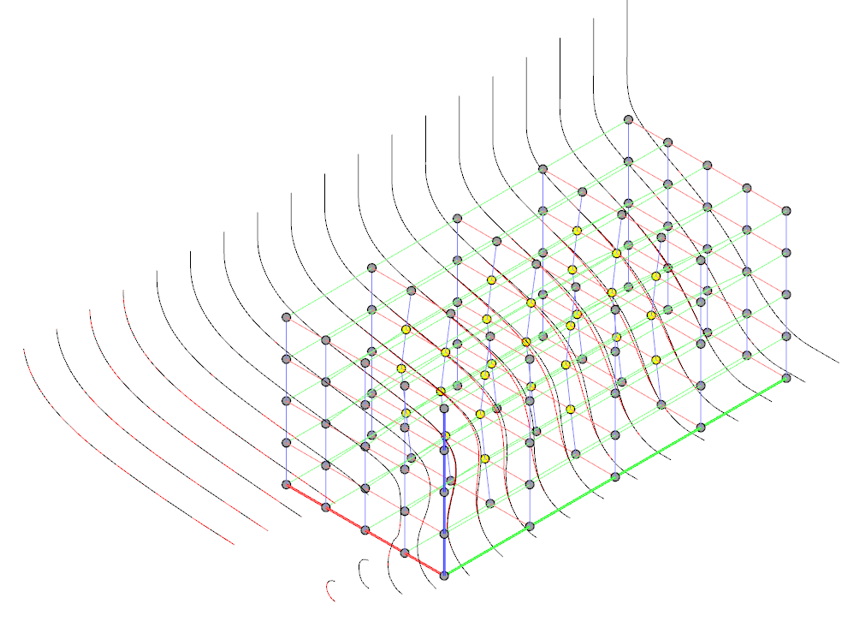

此外，還采用FFD（freeform deformation）變形方式對船體首部入流段、船體尾部去流段以及球鼻艏進行局部變形。FFD是一種網格自由變形方法，其基本原理是通過創建一個控制體，將控制體定位到需要變形的船體曲面位置，調整控制體范圍將船體曲面包含其中，在控制體內部劃分一定數量的控制點，建立控制點坐標和船體曲面上點坐標之間的函數關系，以部分控制點坐標的變化映射船體曲面上點坐標的變化，實現船體曲面的變形，變形效果如圖3所示。


（a）艉部	（b）艏部及球鼻艏

圖3 船體曲面變形

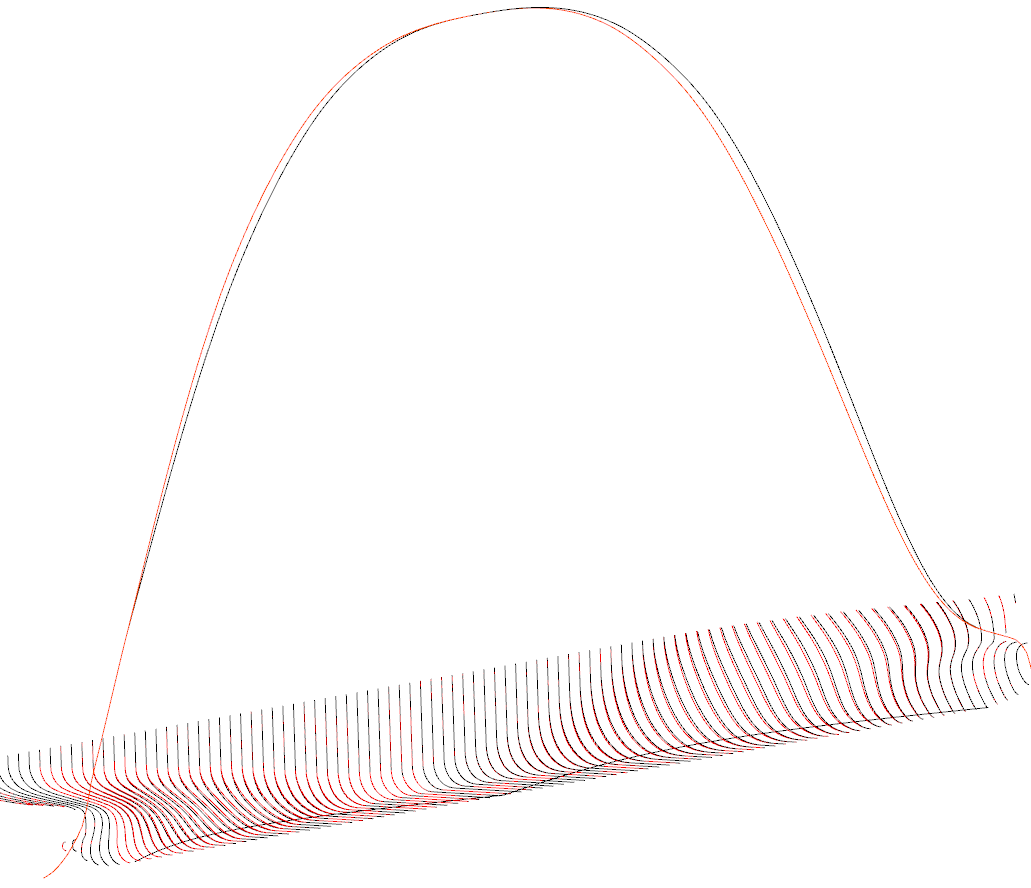

最后，使用Lackenby方法以靜水力計算得到的橫剖面面積曲線（SectionalAreaCurve）作為變形對象，通過棱形系數和浮心縱向位置的變化函數重構橫剖面面積曲線，使得船體各站位型線發生平移，從而生成新的船體型線，如圖4所示。

【論文分享】小樣本規模船型優化策略的選擇研究的圖5

圖4 船體各站位型線變形效果

阻力數值模擬

1. 計算方法

采用水動力分析軟件SHIPFLOW預報船型方案的阻力，按照流體性質將總阻力分為兩部分，第一部分通過勢流計算模塊XPAN求解興波阻力，第二部分通過黏流計算模塊XCHAP求解黏性阻力，則總阻力為

式中，C_T為總阻力系數，C_W為興波阻力系數，C_V為黏性阻力系數，C_F為摩擦阻力系數，C_PV為黏壓阻力系數。

流動滿足連續性方程和Navier-Stokes方程，假定流體是不可壓縮的，那么連續性方程和RANS方程分別為 ^[6]

式中，R_i為體積力，v為運動學黏性系數，u_i為時均速度分量，ρ為流體密度，p為時均壓力，t為時間。

【論文分享】小樣本規模船型優化策略的選擇研究的圖8

式中， μ為動力黏度。

XCHAP是基于有限體積法的定常不可壓縮流動求解器，對流項采用一階Roe差分格式，并加入通量修正以獲得更高的求解精度，提供 SST k-ω、 BSL k-ω 和顯式代數應力模型EASM這3種湍流模型，采用ADI方法耦合求解動量、壓力和湍流方程 ^[9]，文中選用EASM湍流模型。

2. 計算域及網格劃分

勢流計算域取船首向前0.5L_pp，船尾向后1.1L_pp，船寬方向1.05L_pp，L_pp為船長。以medium的網格尺寸生成船體和自由液面網格，總的面網格數為6 723，計算域和所生成網格如圖5所示。

【論文分享】小樣本規模船型優化策略的選擇研究的圖9

圖5 計算域與面網格

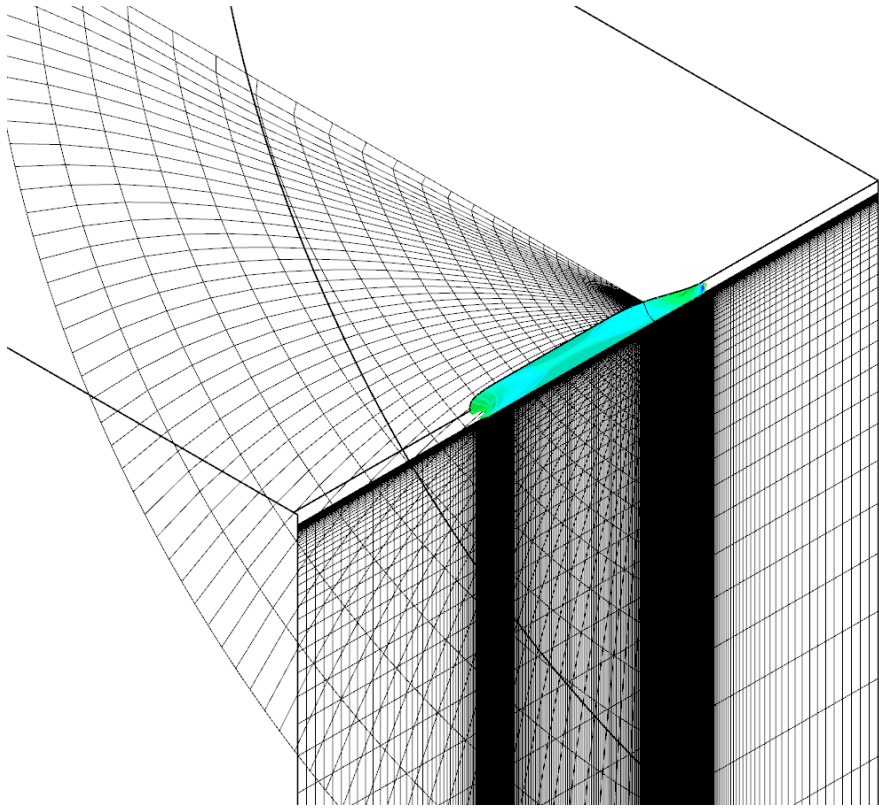

根據計算區域的不同，黏流計算分為Zonal方法和Global方法，Zonal方法僅在船尾部1/3及尾流場區域劃分體網格求解RANS方程，而Global方法則在全船范圍劃分體網格進行求解。相比而言，Global方法的計算時間長，但可以提高計算精度。文中采用Global方法以medium的網格尺寸生成體網格，網格數為174萬，網格如圖6所示。

【論文分享】小樣本規模船型優化策略的選擇研究的圖10

圖6 Global方法的體網格

3. 計算域及網格劃分

為了驗證SHIPFLOW軟件用于后續優化研究的可行性和可靠性，將原始模型設計工況下的阻力計算結果與試驗值進行對比，如表1所示。對比結果表明計算精度良好，可以用于相同工況下阻力性能優化的研究。

表1 設計工況計算結果

【論文分享】小樣本規模船型優化策略的選擇研究的圖11

阻力數值模擬

1. 優化問題

以構建的KCS船參數化模型的8個變形參數為設計變量，當設計變量改變時，CAESES軟件會自動重構船體幾何，生成新的船型方案，通過內部接口將模型自動提交給SHIPFLOW軟件計算設計工況下的總阻力系數，在滿足排水體積和浮心縱向位置的變化范圍分別在±0.5% 和±1.0% 以內的約束條件下，對總阻力系數進行最小值優化，得到阻力性能最優的設計變量組合，即最優型線優化設計方案。8個設計變量的取值范圍如表2所示。

表2 設計變量的取值范圍

【論文分享】小樣本規模船型優化策略的選擇研究的圖12

2. 優化問題

本文選擇CAESES軟件內置的部分試驗設計（DOE）算法和優化算法，并與自研的Silverbullet算法進行優化對比研究。試驗設計算法選擇的是DOE算法庫中的Sobol算法。Sobol算法是一種隨機正交算法，可以保證設計空間采樣的均勻性。優化算法選擇的是Tsearch和NSGA-Ⅱ算法。Tsearch算法屬于梯度型優化算法，以給定的初始值為優化起點，沿求解得到的最優性能提升方向以一定步長移動一次，得到新的初始值，重復上述求解步驟，直到計算收斂或達到最大求解次數。NSGA-Ⅱ算法中NS表示非支配排序，其本質思想是保證多目標優化時，求得的優化結果不會傾向于某個優化目標，影響“自然選擇”；GA表示遺傳算法，是優化求解的基本邏輯，即模擬生物進化規律，優勝劣汰；Ⅱ表示第2代算法。Silverbullet算法整合了智能采樣技術和耦合優化技術，以及一套核心的參數指標動態協調全局優化和局部探索力度，從而實現在小樣本計算規模下優化性能的提升。對于無法精確給定取值范圍的設計變量，Silverbullet算法還提供了獨有的智能邊界探索（bound break）模式，該模式能夠不以額外增加探索次數為代價，智能地突破不當?shù)倪吔缂s束，主動探索被忽略的高效設計空間。

3. 不同優化策略的優化結果數值分析

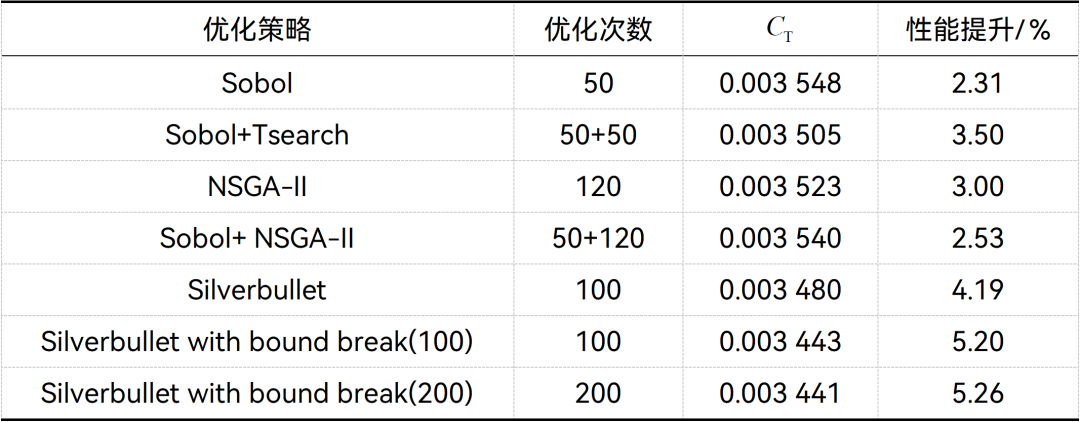

上述試驗設計方法和優化算法既可以單獨使用，也可以組合成優化策略使用，從Tsearch和NSGA-Ⅱ算法理論來分析，如果給定一個好的初始值，無疑會提高優化效率。因此，將Sobol算法作為優化算法使用的前置采樣算法，在設計空間內均勻地采集一定數量的樣本點，通過樣本點的計算選出阻力性能最優的設計方案作為后續優化的初始方案。以總的優化次數（采樣+優化）為變量，比較不同優化策略在不同優化次數下的最優解和阻力性能提升效果，優化結果對比如表3所示。表中，原始模型的總阻力系數C_T為0.003 632，NSGA-Ⅱ算法遺傳代數為10代，每代種群規模為12個。

表3 設計變量的取值范圍

從表3可觀察到Silverbullet算法無論是否啟用bound break功能，100次優化計算的最優解都好于CAESES軟件的優化策略，并且隨著優化次數的增加，Silverbullet算法的優化效果還有進一步的提升。Sobol+Tsearch優化策略的優化效果符合理論分析的結論,以Sobol算法采樣計算的最好結果作為Tsearch優化的起點，優化效果好于單獨使用Sobol算法。而Sobol+NSGA-Ⅱ優化策略的優化效果并沒有體現相同的規律，在增加優化次數的情況下，優化效果反而變差了。從生物進化規律角度分析，遺傳算法雖然具有全局尋優特性，但其極度依賴于遺傳代數和種群數。理論上種群越大、進化代數越多，優化效果就越好。而當種群規模有限時，優化效果會出現隨機性。

4 . 不 同優化策略的優化歷程分析

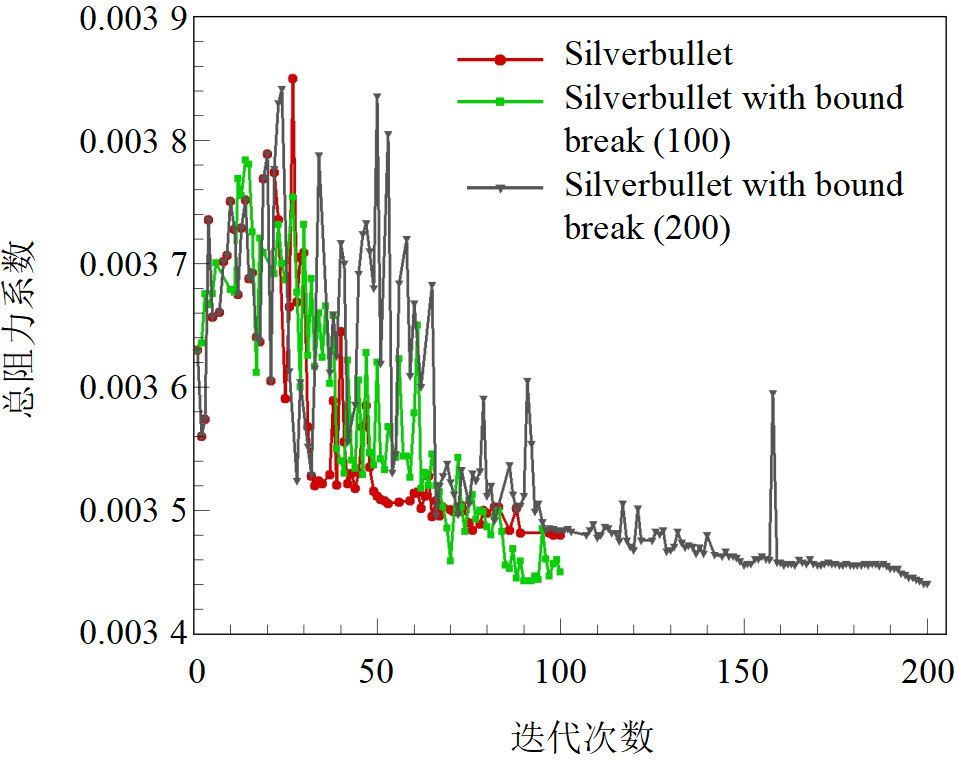

圖7(a) 所示為CAESES軟件不同優化策略歷程對比。Sobol算法是采樣算法，并不是優化算法，所以圖中展示的是采樣歷程。優化算法中只有Tsearch算法具有收斂趨勢，而NSGA-Ⅱ算法雖然有一定的優化效果，但從優化歷程來看，并沒有任何收斂趨勢，這也說明了NSGA-Ⅱ算法對數據規模有極大的需求。圖7(b) 所示為Silverbullet算法不同模式優化歷程的對比，在給定的設計空間內進行優化時，Silverbullet算法已經有收斂趨勢，而當可以跳出當前設計空間進行探索時，相同優化次數下，Silverbullet算法的收斂性不明顯，增加優化次數后，優化效果的確得到了進一步提升，同時有向下收斂的趨勢。


（a）CAESES軟件	（b）Silverbullet算法

圖7 CAESES軟件和Silverbullet算法優化歷程對比

5. 不同優化策略的優化結果分析

圖8所示為不同優化策略優化船型的船體表面壓力系數分布。由圖8(a) 可知，Silverbullet優化船型的球鼻艏表面負壓區范圍明顯縮小，興波阻力降低，對中高速船來說，可以有效地降低總阻力。由圖8(b) 可知，在相同的優化次數下，Silverbullet算法開啟bound break后的優化船型在船首區域的壓力系數減小，艏肩處負壓區范圍縮小，艉部區域壓力梯度有所減緩，船體阻力進一步降低。圖9所示為自由液面波切圖，圖中W為波高。從圖中可以看出，Silverbullet算法優化船型的自由液面波高較Sobol+Tsearch優化船型有所降低，開啟bound break后優化船型的波高降幅更大。

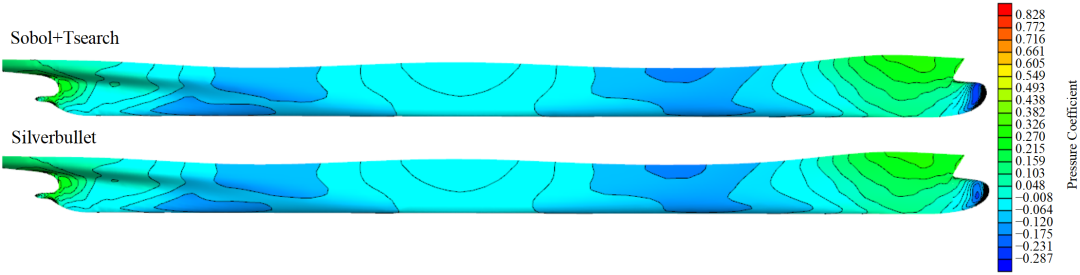

（a）Sobol+Tsearch和Silverbullet

（b）Silverbullet和Silverbullet with bound break(100)

圖8 不同優化船型的船體表面壓力系數分布

圖9 自由液面波切圖

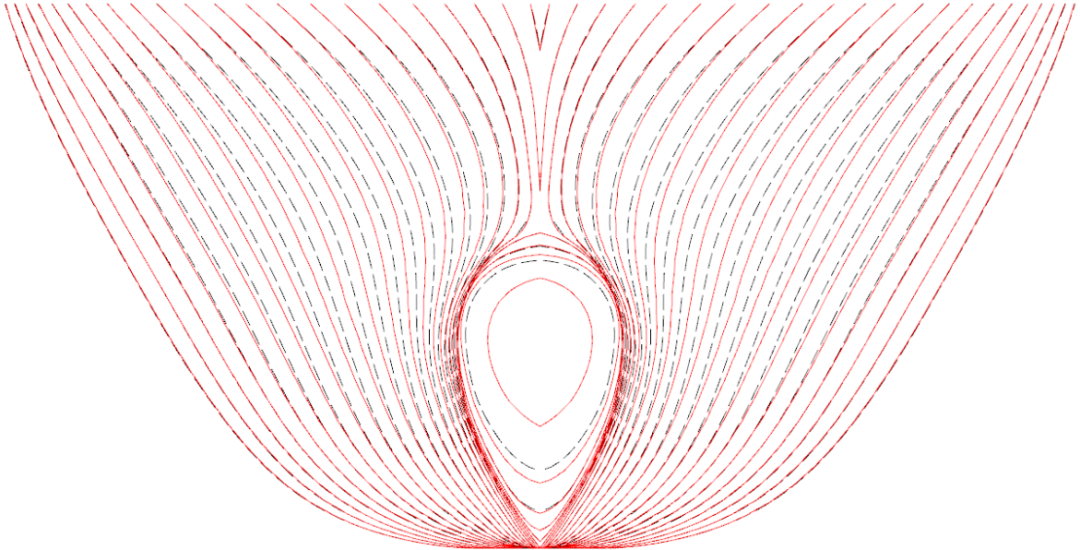

將Silverbullet with bound break (100) 優化策略的優化船型與原始船型進行對比，優化船型的設計變量數值如表4所示。由表可知，優化船型的部分設計變量數值是在設計空間邊界外的，優化線型的光順性滿足設計要求。優化線型較原始線型在球鼻艏處長度有所增加，略微上翹，艉部線型也有所削瘦，如圖10所示。圖中，虛線為原始線型，實線為優化線型。從圖11也可以看出，優化船型的船體表面壓力分布和自由液面波幅較原始船型都得到了改善。

表4 Silverbullet with bound break (100) 優化船型的設計變量

【論文分享】小樣本規模船型優化策略的選擇研究的圖19


（a）艉部線型	（b）艏部線型

圖10 優化前、后的船體線型對比

（a）船體表面壓力系數分布

（b）自由液面波切圖

圖11 優化船型與原始船型對比

結 論

在船型優化設計過程中，由于單次仿真計算成本較高，因此能夠進行優化探索的次數有限。本文針對百次左右計算規模，選擇不同優化策略對KCS船阻力性能開展了優化研究，通過優化結果的比對和分析，得到以下結論：

（1）基于參數化建模技術和CFD技術的一體化設計方法能夠有效地對船型進行優化設計，相比于傳統的設計手段，該一體化設計降低了對設計經驗的依賴，自動化程度和效率更高。

（2）CAESES軟件提供的Tsearch優化算法在優化結果上有一定優勢，但梯度型算法對優化問題和初始值的要求比較高。

（3）Silverbullet優化算法相比于傳統優化算法有更高的優化效率，在相同優化次數下，探索到了阻力性能更優的設計方案，魯棒性較強。

（4）搭載設計邊界智能突破技術的Silverbullet優化算法能夠突破人為設定的邊界，從優化船型實用性角度考慮，當突破原本設計空間進行優化時，應該考慮增加更多的設計約束。

參考文獻

[1] 顧敏童. 船舶設計原理: 第2版[M]. 上海: 上海交通大學出版社, 2010.

[2] 趙峰, 李勝忠, 楊磊, 等. 基于CFD的船型優化設計研究進展綜述[J]. 船舶力學, 2010,14 (7): 812-820.

[3] 謝玲玲, 張守慧, 馮佰威, 等. 基于全參數化建模的高速客船型線優化設計[J]. 造船技術, 2021, 49 (3): 1-5.

[4] 伍蓉暉, 田中文, 王開貴, 等. 基于CFD技術的2800TEU船線型優化[J]. 船舶工程, 2020 (S1): 75-77.

[5] 程宣愷, 周國平, 張雨新, 等. 基于數值模擬的巡邏艦船型快速性優化研究[J]. 中國造船, 2016, 57 (3): 83-90.

[6] 陳京普, 魏錦芳, 楊立. 客滾船附體水動力性能優化與模型試驗驗證[J]. 中國造船, 2018, 59 (2): 33-41.

[7] 劉強, 張恒, 彭必業, 等. 改進Sobol’方法在船型優化模型中的應用[J]. 船舶工程, 2020, 42 (2): 44-48.

[8] 張恒, 劉祖源, 馮佰威, 等. 改進的MODSA算法在船型優化中的應用[J]. 船舶力學, 2020, 24 (2): 127-135.

[9] KIM K, LEER-ANDERSEN M, ORYCH M. Hydrodynamic optimization of energy saving devices in full scale[C]// 30th Symposium on Naval Hydrodynamics, Hobart, Tasmania, Australia, 2014: 2-7.
