致命的0.088秒

2023年9月18日 10:55
瀏覽：2041



■圜達實業

企業組──第一名

  • 公司：圜達實業

  • 團隊成員：王明堯、蕭政賢、謝堯彬、廖正義、吳佩蓉

  • 使用產品（模塊）：Moldex3D      Professional 解決方案；流動分析模塊 Flow、保壓分析模塊 Pack、冷卻分析模塊 Cool、翹曲分析模塊 Warp、Designer BLM


作品大綱

T3C輕觸零件為圜達電子開關中產量最高產品之一，電子開關主要目的為觸動開關使電路導通，導通性是開關產品中最重要的關鍵，而此產品在制程中容易有包封、結合線、缺料等問題，造成產品之導通不良。

致命的0.088秒的圖2

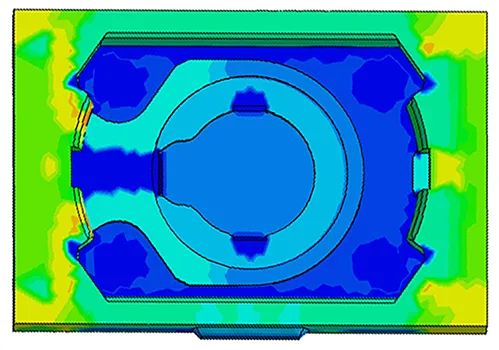

圖1：產品溫度分布的差異


圜達團隊使用Moldex3D分析并設計變更出解決方案，使充填產品流動平衡及縮短成型周期，并改善包封、結合線、缺料等外觀缺陷，應用模流分析來提升產品之良率及降低成本。


致命的0.088秒的圖3

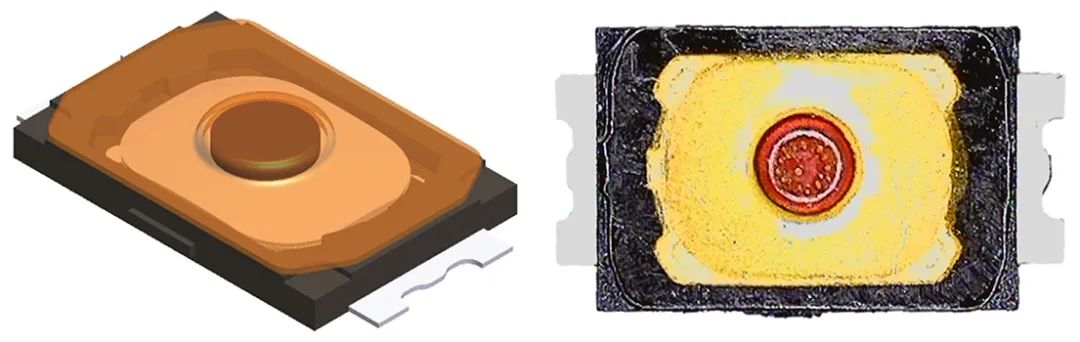

圖2：正反面產品圖


面臨的挑戰與應對
本次案例面臨的主要挑戰分別為「改善包封、結合線、缺料等缺陷」、「改善流動不平衡之流道」、「縮短周期時間」。


致命的0.088秒的圖4

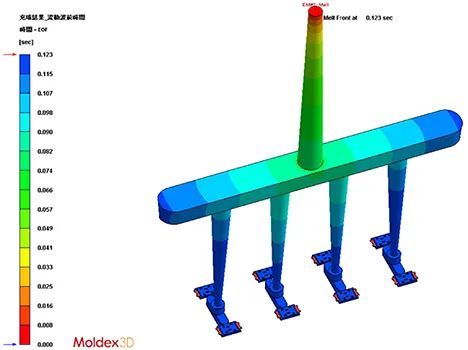

圖3：流動不平衡流道設計

致命的0.088秒的圖5

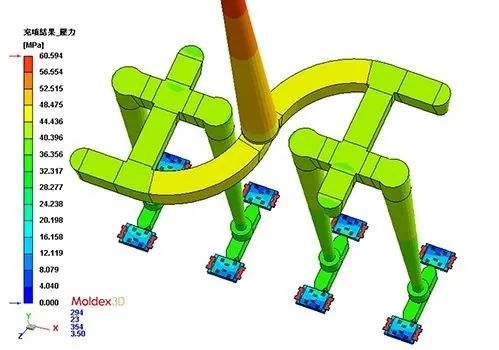

圖4：流動平衡流道設計


對于上述提到的挑戰，圜達團隊使用Moldex3D分析并改變流道位置及方向，使充填產品流動平衡并降低殘留應力及縮短成型周期，后又藉由增加溢流區及變更產品外型等設計，改善包封、結合線、缺料等外觀缺陷，應用Moldex3D將整體良率提升了39.68%，生產周期也降低16%。

致命的0.088秒的圖6

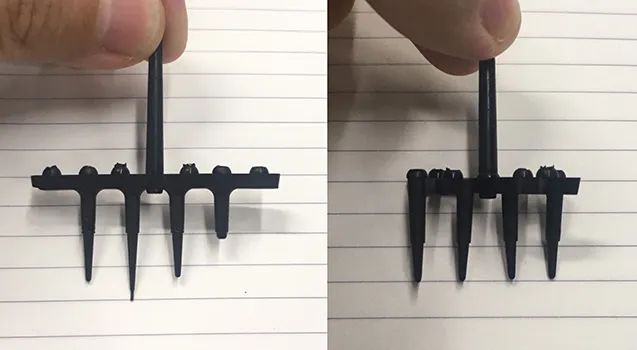

圖5：流道設計不平衡與平衡的短射比較


效益

  • 有效控制結合線位置；

  • 流動平衡；

  • 減少澆道料頭節省材料；

  • 縮短成型周期；

  • 提升良率。


此文章摘錄自ACMT- SmartMolding雜志-(2022/10月刊)
