前言

---

“消防”即是消除隱患，預防災患。

在城市生活中，火災的到來具有很大的不確定性，盡可能地提前發現火災的到來顯得至關重要，火災到來一般伴隨著大量的煙霧出現，所以可以針對煙霧氣體進行火災到來的預警。

方案介紹

---

通過煙霧傳感器可以實時感知到煙霧的濃度，當煙霧濃度達到一定的程度，則會觸發火災預警，預警的方式又分為有線和無線兩種情況，有線傳輸存在著很多弊端，例如有線斷路問題，所以無線傳輸是未來火災預警通信方式的首選，可通過4G/NB-Iot等網絡環境，將火災的告警信息推送到告警平臺，以達到無線、快速預警的目的。

無線消防預警的優勢：

通過告警平臺更加便利地掌握消防設備的運行情況；

通過消防設備的異常報警，及時發現火災隱患，通知消防人員；

采用無線傳輸，可以避免布線的麻煩，無需破壞原有結構；

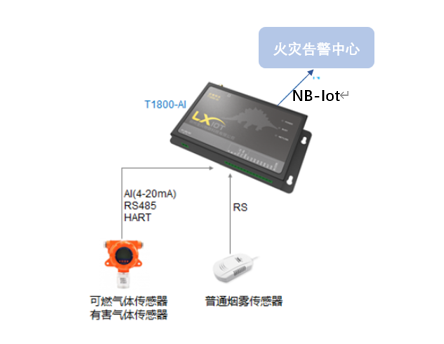

消防系統遠程監測方案架構：

火災告警中心:

中心平臺可將采集到的數據信息、告警信息等進行匯總顯示,并根據需要執行告警、預警等相關操作。

邊緣網關:

將采集的4-20mA電流信號、HART、RS485(Modbus)總線信號進行數據過濾、數據告警、信息整合，通過4G/NB-Iot信號上傳到云平臺。

智能終端傳感器:

可通過電流信號、RS485總線、HART總線輸出氣體告警信息。

總線、數據對接

---

需要監測的設備主要包括易燃易爆氣體傳感器、煙霧傳感器等設備。需要采集網關支持Al ( 4-20mA ) 、RS485 ( Modbus )總線協議支持，特殊表如果采用HART總線，可定制HART總線采集模塊。

終端設備4-20mA信號的輸出，可直接通過AI口進行連接采集。

終端設備RS485信號輸出，可直接通過RS485口進行連接采集，對待采設備的寄存器進行讀取、寫入等操作。

T1800-AI根據行業需求，可將采集到的4-20mA電流信號、Modbus協議數據分別轉換為氣體濃度、百分比(%）等格式之后再進行上傳，此整個采集上傳過程即為邊緣計算。

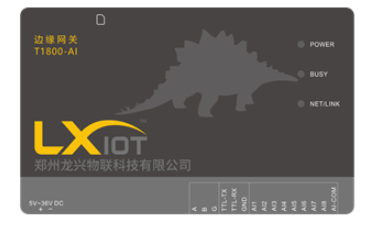

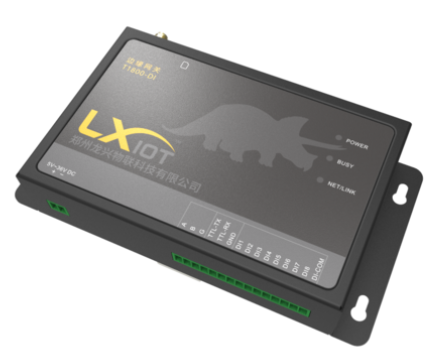

網關介紹

---

• 同時支持8路模擬量采集

• 支持1路RS485采集

• 隔離現場總線接口:AI和RS485

• 支持串口直接配置

• 支持遠程聯網配置

• 支持Modbus通信協議

• 支持采集通信協議二次開發

• SIM卡:卡槽式設計，方便更換

• 支持多種上行通信協議，如MQTT/HTTP/TCP/UDP等

項目	內容
采集協議	AI采樣、RS485、Modbus RTU/Asscii
上行協議	TCP/IP、UDP、HTTP、MQTT、TSL/SSL
配置協議	串口配置（TTL電平），波特率115200Hz
