解決Hypermesh節點不顯示問題


軟件簡介


    HyperWorks是由Altair公司推出的一款工程軟件環境,它集成設計與分析所需各種工具,主要包括前后處理有關的HyperMesh、HyperView、HyperGraph,優化解算器OptiStruct,鈑金成形分析軟件HyperForm,多體動力分析軟件MotionView、MotionSolv等等,具有無比的性能以及高度的開放性、靈活性和友好的用戶界面,是一個創新、開放的企業級CAE平臺。


安裝步驟



Hypermesh使用過程中可能會出現明明選擇了節點,但是并沒有顯示問題,按照下面給出的三個步驟肯定能解決。

1.可能是你沒有打開顯示節點開關,打開即可;

解決Hypermesh節點不顯示問題的圖1

2.如果顯示節點打開還是沒有節點,可能是你沒有設置環境變量,請按下方圖片一次操作(Win10系統);

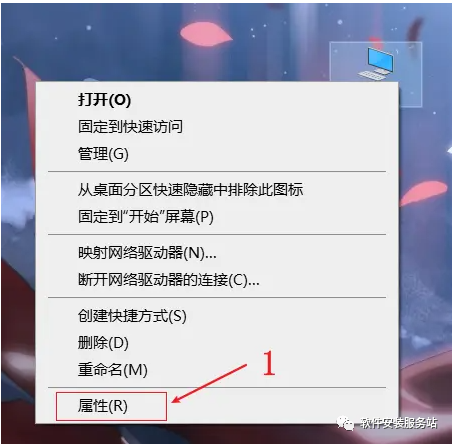

點擊屬性

解決Hypermesh節點不顯示問題的圖2

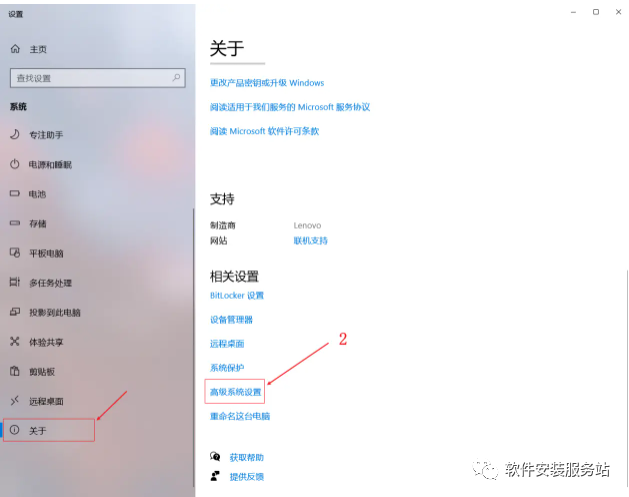

3.點擊高級系統設置

解決Hypermesh節點不顯示問題的圖3

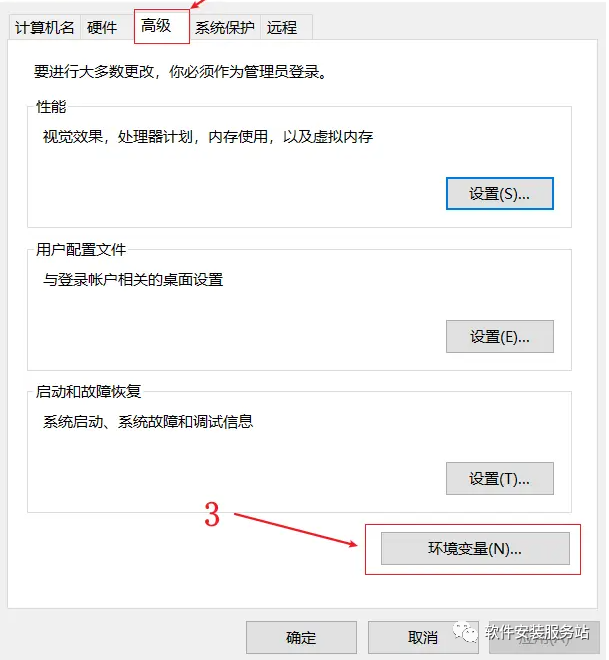

4.點擊環境變量

解決Hypermesh節點不顯示問題的圖4

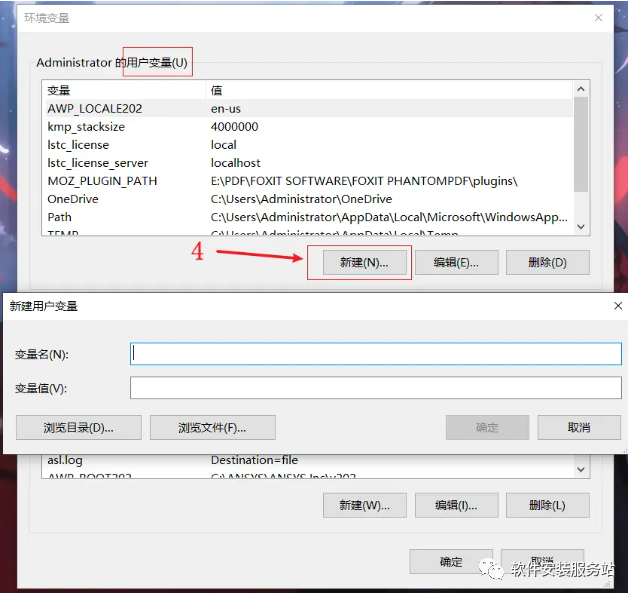

5.添加了系統環境變量

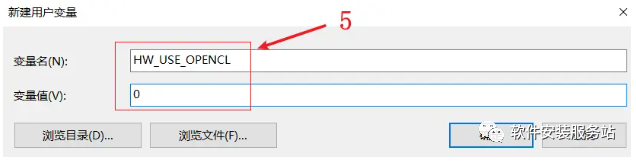

變量名=HW_USE_OPENCL

變量值=0

解決Hypermesh節點不顯示問題的圖5解決Hypermesh節點不顯示問題的圖6

設置好環境變量后,重新打開Hypermesh即可顯示節點(如還沒顯示節點,請關機重啟)
如按照前兩步還沒解決,可能是顯卡驅動的問題,太新的驅動會出現這樣的問題,可以下載安裝較老版本驅動。

解決Hypermesh節點不顯示問題的圖7
