如何采用Ansys Workbench對結構進行拓?fù)鋬?yōu)化分析

張偉一

2023年8月16日 13:59

瀏覽：3556 收藏：8

在ansys workbench中拓?fù)鋬?yōu)化分析流程如下所示。

如何采用Ansys Workbench對結構進行拓?fù)鋬?yōu)化分析的圖1

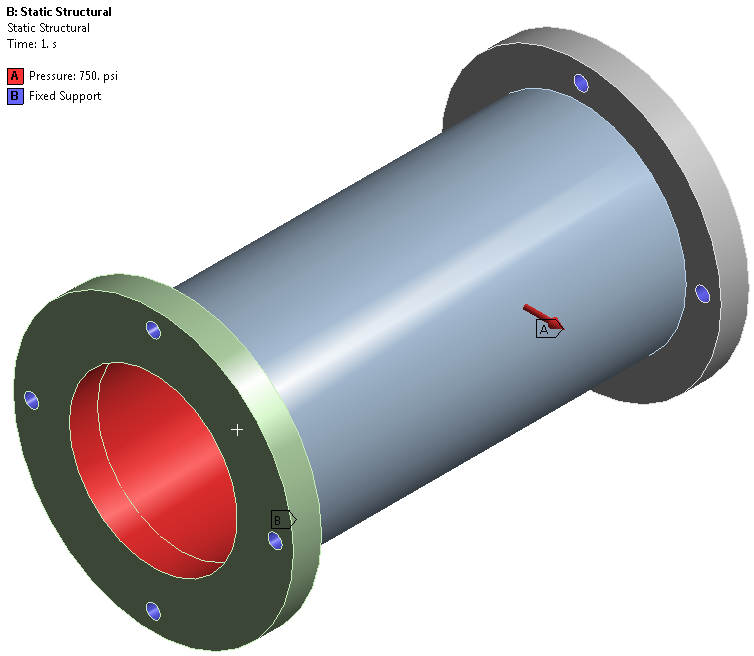

以下圖所示結構為例，演示拓?fù)鋬?yōu)化分析的過程，優化條件如下：

最大應力小于1000PSI；質量去除50%；結構材料為結構鋼；結構承受750psi的內壓，兩端的安裝孔固定約束。

如何采用Ansys Workbench對結構進行拓?fù)鋬?yōu)化分析的圖2

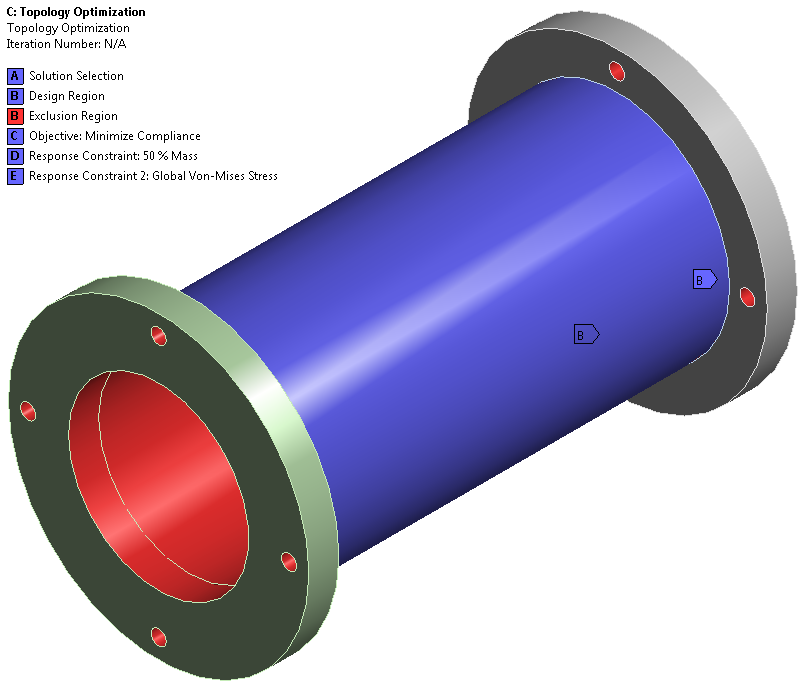

拓?fù)鋬?yōu)化的邊界條件設置如下，設置對應的優化區域，載荷約束條件區域?yàn)榉莾?yōu)化區域，設置最大應力和去除質量的約束條件。

如何采用Ansys Workbench對結構進行拓?fù)鋬?yōu)化分析的圖3

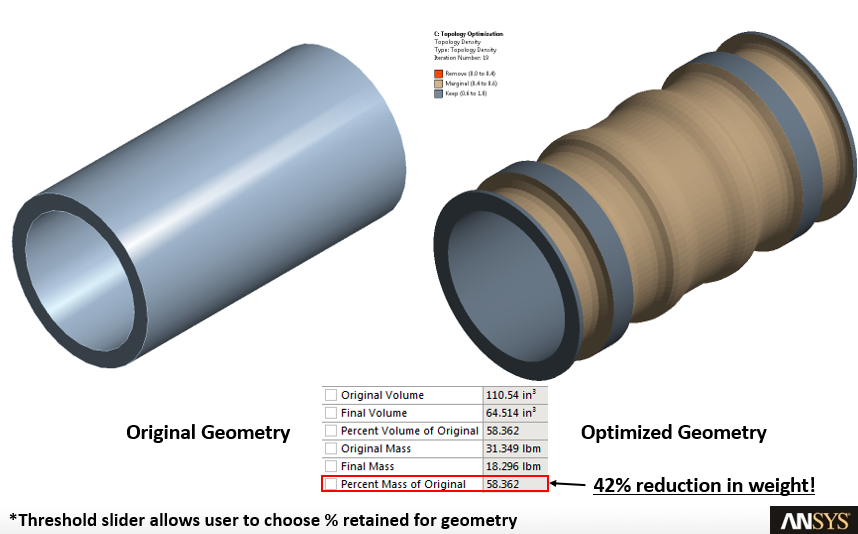

優化前后的結果對比，優化后材料質量取出來42%

如何采用Ansys Workbench對結構進行拓?fù)鋬?yōu)化分析的圖4

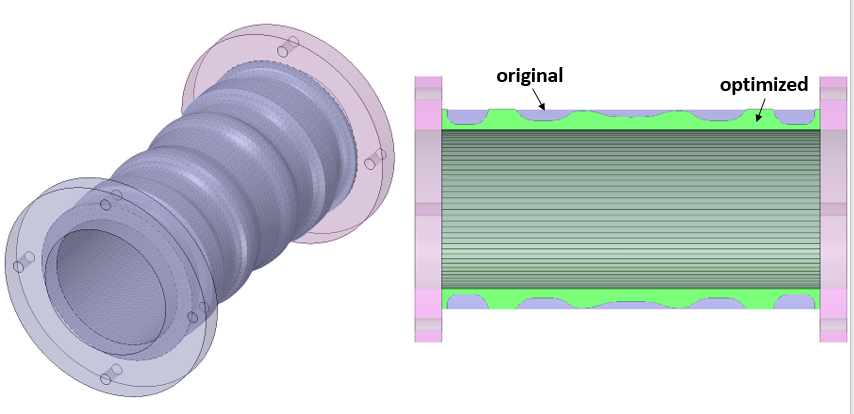

基于SCDM模塊，對優化后的片面模型進行幾何處理，并將模型一鍵轉為為實體模型，進行優化后模型的驗證分析。

如何采用Ansys Workbench對結構進行拓?fù)鋬?yōu)化分析的圖5

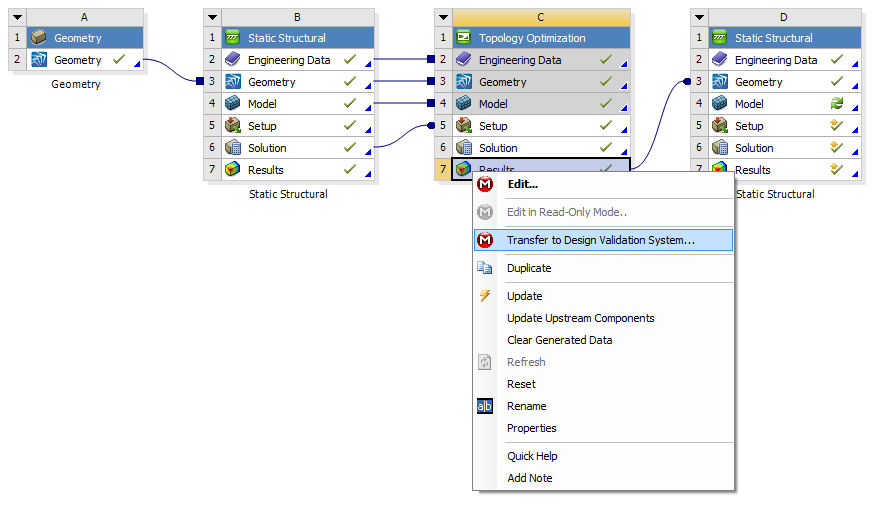

驗證分析的流程如下所示，通過workbench的一鍵傳遞，自動生成驗證分析的靜力學模塊，按照上圖所示的幾何模型，完成幾何處理，最后進行驗證分析。

如何采用Ansys Workbench對結構進行拓?fù)鋬?yōu)化分析的圖6

驗證前后的結果對比如下所示，初始模型的變形為0.00032in，優化后模型的變形為0.00061，初始模型的最大應力為8208psi，優化后模型的最大應力為9636psi，滿足優化要求。

如何采用Ansys Workbench對結構進行拓?fù)鋬?yōu)化分析的圖7

如何采用Ansys Workbench對結構進行拓?fù)鋬?yōu)化分析的圖8

文章來源：cae仿真之家
