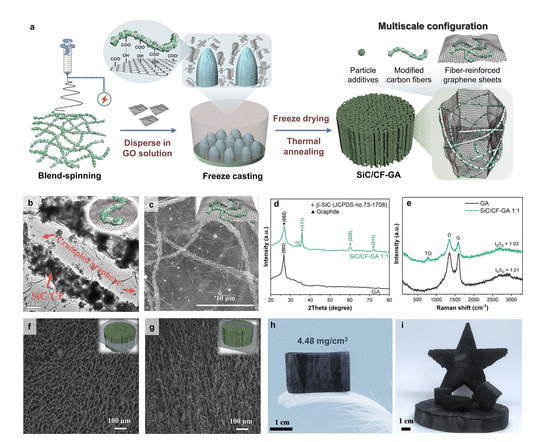

圖1. (a) 混合-紡絲輔助冷凍鑄造 (BSFC) 策略示意圖。(b) TEM 圖像顯示嵌入纖維并被皺褶石墨烯片包裹的碳化硅顆粒。(c) 由交錯的 SiC/CF 加固的改性石墨烯片的微觀結構。(d) GA 和 SiC/CF-GA 1:1 氣凝膠的 XRD 圖。(e) GA 和 SiC/CF-GA 1:1 氣凝膠的拉曼光譜。SiC/CF-GA 1:1 氣凝膠 (f) 縱向和 (g) 橫向的 SEM 圖像。光學圖像顯示通過 BSFC 策略改性的氣凝膠的（h）超輕和（i）自由成型的宏觀結構。

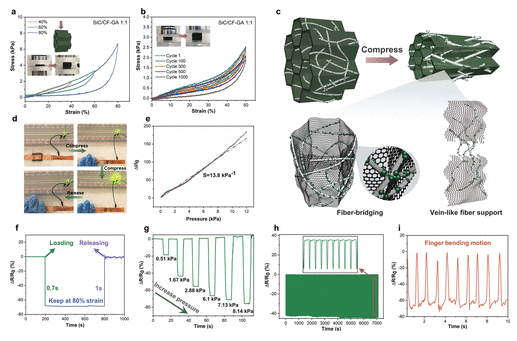

圖2. (a) SiC/CF-GA 1:1 氣凝膠沿橫向不同壓縮應變（40%、60% 和 80%）時的應力-應變曲線。(b) SiC/CF-GA 1:1 氣凝膠在 50%壓縮應變下沿橫向循環 1000 次的應力-應變曲線。(c) SiC/CF-GA 氣凝膠壓縮變形機制示意圖。(d) 演示在使用 SiC/CF-GA 1:1 氣凝膠的閉合電路中，LED 燈在壓縮和釋放條件下的亮度變化。(e) SiC/CF-GA 1:1 氣凝膠在0至 11.9千帕工作壓力下的相對電流變化（ΔI/I0）曲線。(f) SiC/CF-GA 1:1 氣凝膠傳感器在 80% 壓縮應變下壓縮 600 秒之前和之后的相對電阻變化（ΔR/R0）響應。(g) SiC/CF-GA 1:1 氣凝膠傳感器在以 200 毫米/秒的加載-卸載速度承受階梯式遞增壓力時的 ΔR/R0 響應。(h) SiC/CF-GA 1:1 氣凝膠傳感器的循環應變傳感行為。(i) SiC/CF-GA 1:1 氣凝膠傳感器在手指彎曲運動實時監測中的應用。

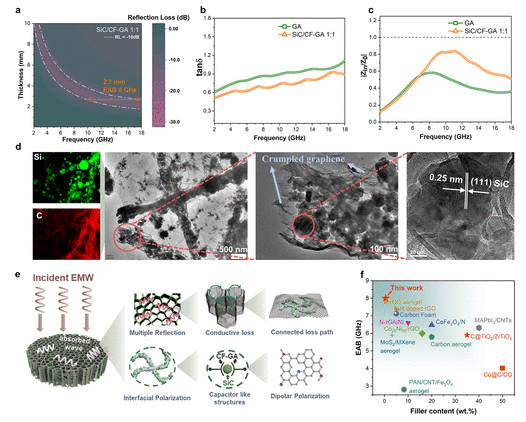

圖3. (a) SiC/CF-GA 1:1 氣凝膠的反射損耗 3D 圖。(b) GA 和 SiC/CF-GA 1:1 氣凝膠的介電損耗正切。(c) GA 和 SiC/CF-GA 1:1 氣凝膠厚度為 2.7 毫米時的阻抗匹配度。(d) SiC/CF-GA 1:1 氣凝膠石墨烯薄片的元素映射圖像、TEM 圖像和 HRTEM。(e) SiC/CF-GA 氣凝膠的電磁波衰減機制示意圖。(f) SiC/CF-GA 1:1 氣凝膠與已報道的碳基氣凝膠的 EAB 和填充量比較。

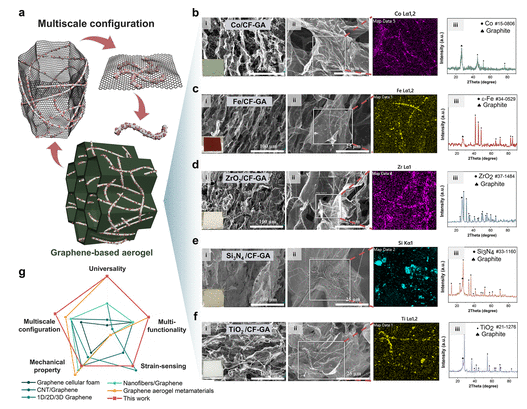

圖4. (a) 改性石墨烯氣凝膠的多尺度構型。(b) Co/CF-GA、(c) Fe/CF-GA、(d) ZrO2/CF-GA、(e) Si3N4/CF-GA 和 (f) TiO2/CF-GA 氣凝膠，包括 (i) 掃描電鏡圖像、(ii) 元素映射圖像和 (iii) XRD 圖。(g) 與主流石墨烯基材料相比，SiC/CF-GA 氣凝膠的總體評價雷達圖。

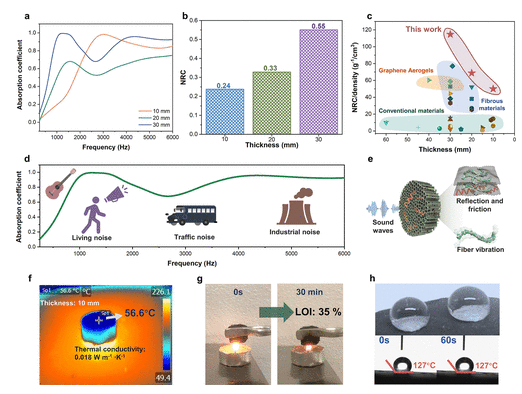

圖5. (a) 不同厚度 SiC/CF-GA 1:1 氣凝膠的噪聲吸收系數。(b) 不同厚度 SiC/CF-GA 1:1 氣凝膠的 NRC 值比較。(c) 不同厚度的 SiC/CF-GA 1:1 氣凝膠與其他已報道的噪聲吸收劑的特定 NRC 值比較。(d) SiC/CF-GA 1:1 氣凝膠的噪聲吸收光譜，覆蓋了很寬的頻帶。(e) SiC/CF-GA 氣凝膠的噪聲吸收機理。(f) 10毫米 SiC/CF-GA 1:1氣凝膠在 225 °C 下在加熱板上的紅外熱圖像。(g) SiC/CF-GA 1:1 氣凝膠在火焰上燒30分鐘的圖像。(h) 水滴在 SiC/CF-GA 1:1氣凝膠頂部的圖像。
