Ansys Maxwell 2023R1功能更新

Ansys Maxwell 2023R1功能更新的圖1

2022R2更新回顧

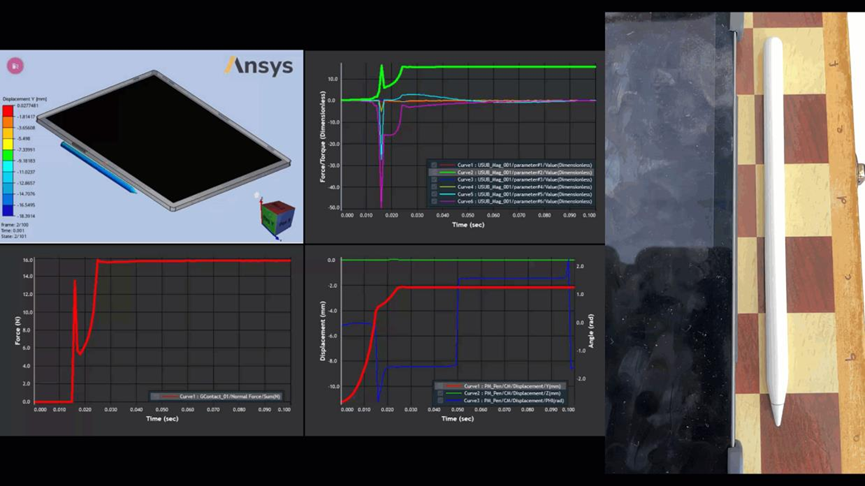

基于Maxwell 和 Motion的磁吸動態過程仿真
新功能:
? 基于Ansys Motion和Maxwell磁吸動態過程仿真
好處:
? 動力學與電磁場結合的耦合仿真流程,可以對永磁體進行全自由度控制仿真。
? 幫助用戶應對復雜的工程挑戰,既保證足夠的吸力固定磁鐵,又不會破壞附近的金屬或塑料部件。
應用場景:
? 幫助電氣和機械工程師了解和設計磁性閉鎖裝置
? 高科技產業的便攜式設備。例如,可拆卸鍵盤、連接到平板電腦的鉛筆、無線充電板、磁吸式壁掛式安全攝像頭、手機的智能屏幕保護罩等。
Ansys Maxwell 2023R1功能更新的圖2

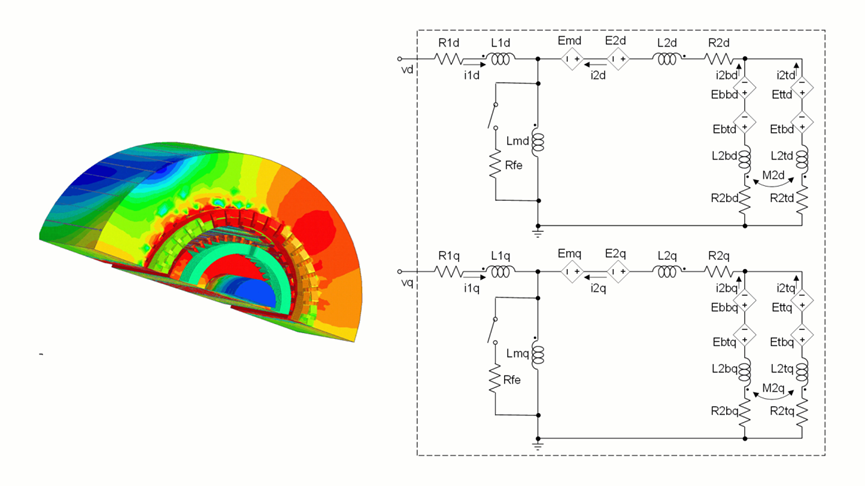

考慮鐵耗的感應電機降階ROM模型
新功能:
能夠盡可能準確的建立感應電機ROM模型,并導入到Twin Builder進行精確的驅動系統仿真。
好處:
? 通過考慮鐵耗相關的感應電機降階模型,提高系統仿真的準確性。
? 頻域仿真中鐵耗參數抽取,時域電路仿真
應用場景:
? 幫助電機工程師和系統工程師,在整個驅動系統仿真過程中考慮部件性能的影響
Ansys Maxwell 2023R1功能更新的圖3

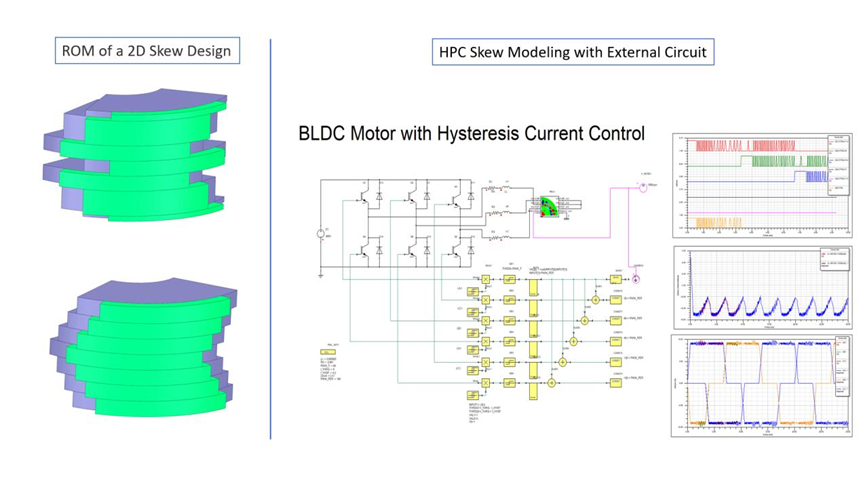

新的二維斜極模型的等效電路模型ECE輸出
新功能:
? 新的二維斜極模型的等效電路模型ECE輸出
好處:
? 新功能可以抽取二維斜極模型的等效電路模型ECE,并用 于系統仿真
? HPC可以幫助加速二維斜極模型的仿真
應用場景:
? 電機工程師和系統工程師都會從中受益
Ansys Maxwell 2023R1功能更新的圖4

2023R1功能亮點

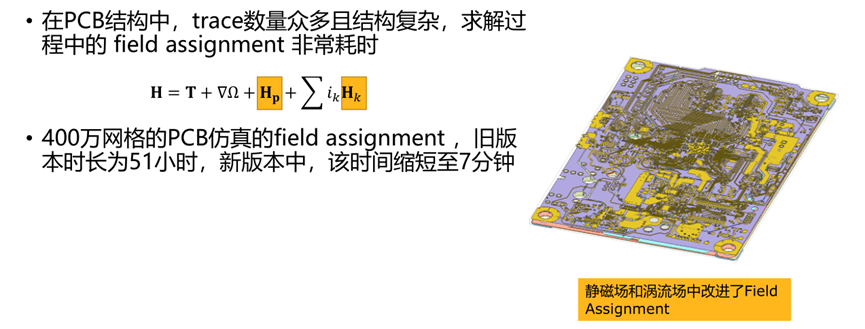

針對PCB的加速求解功能
Ansys Maxwell 2023R1功能更新的圖5

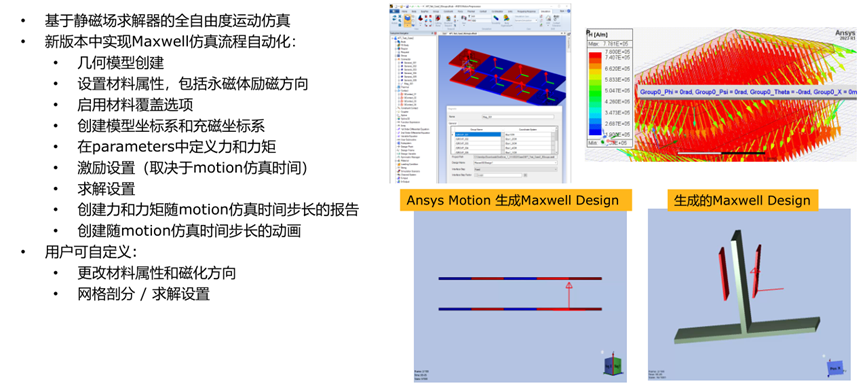

基于Maxwell和Motion的磁吸分析流程
Ansys Maxwell 2023R1功能更新的圖6

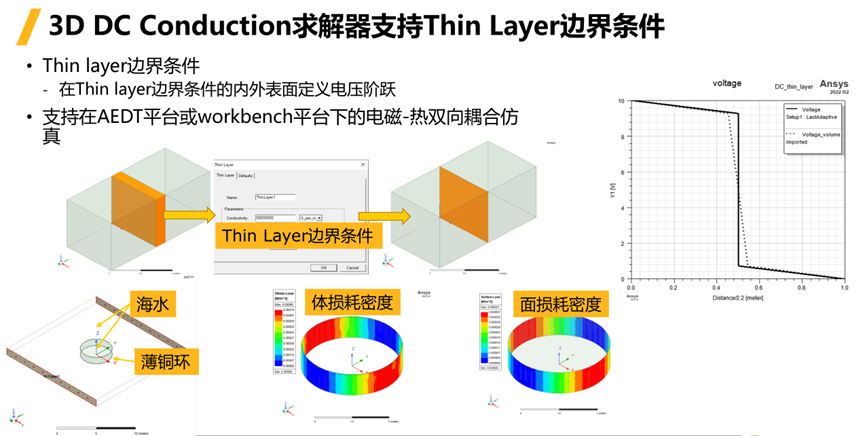

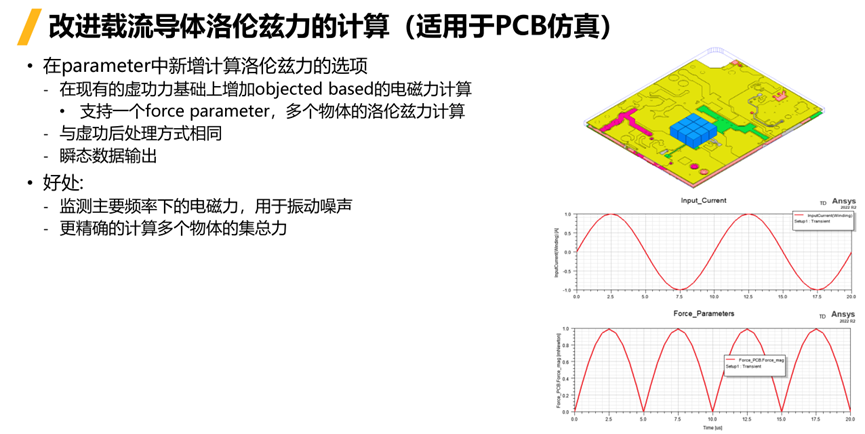

求解器功能更新

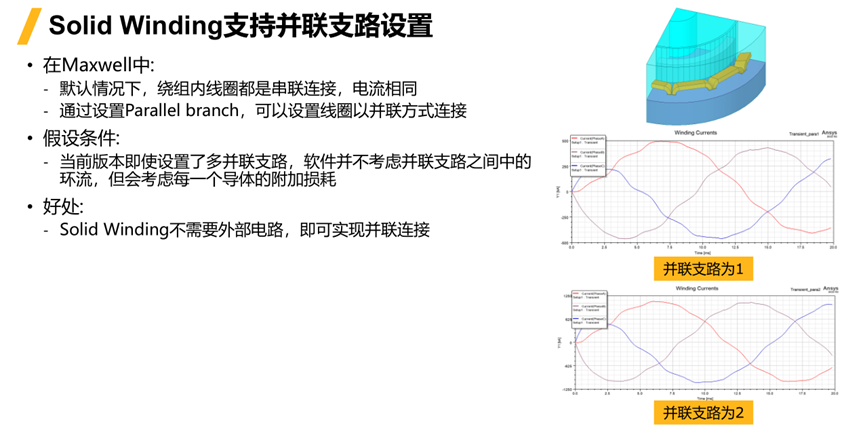

Ansys Maxwell 2023R1功能更新的圖7
Ansys Maxwell 2023R1功能更新的圖8

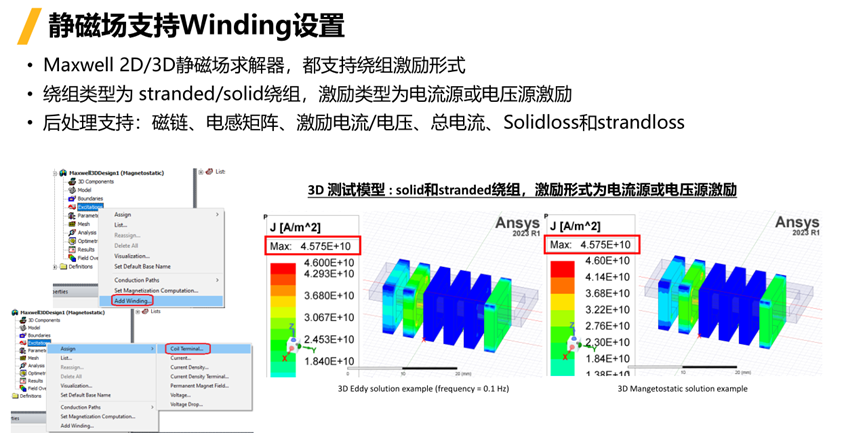

Ansys Maxwell 2023R1功能更新的圖9
Ansys Maxwell 2023R1功能更新的圖10

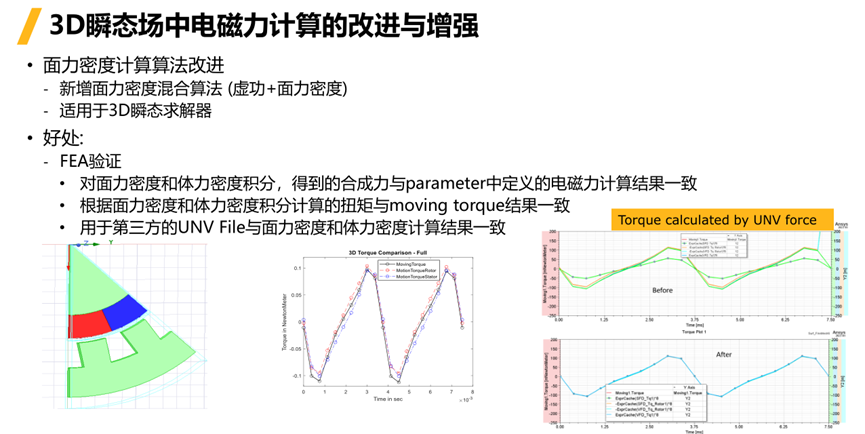

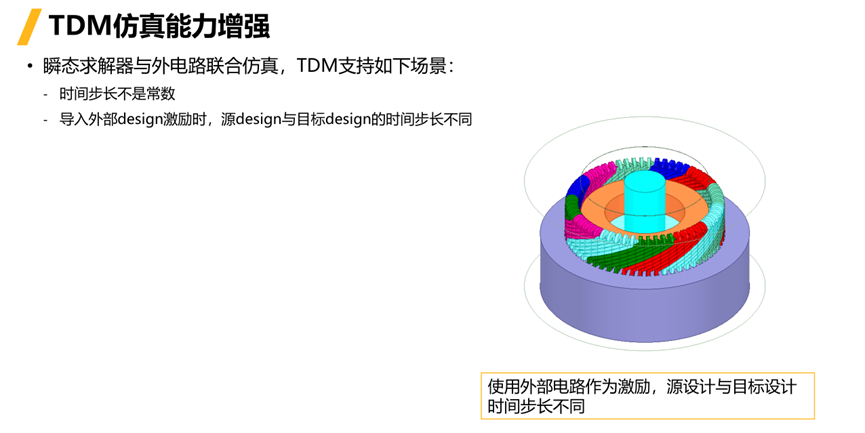

電機相關功能更新

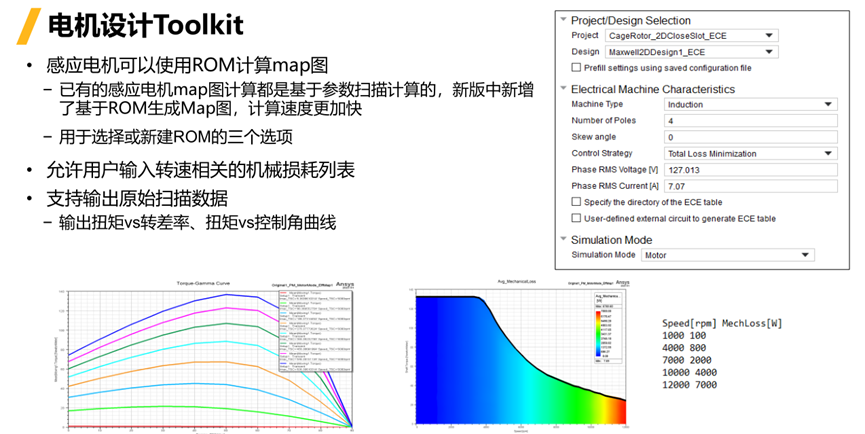

Ansys Maxwell 2023R1功能更新的圖11

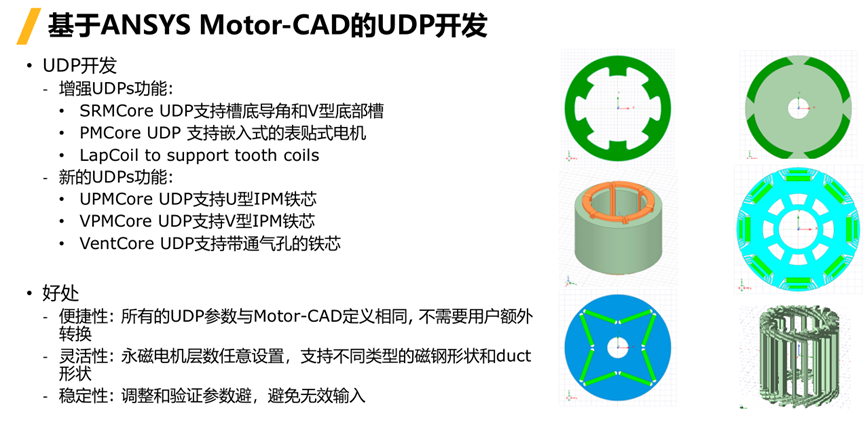

Ansys Maxwell 2023R1功能更新的圖12

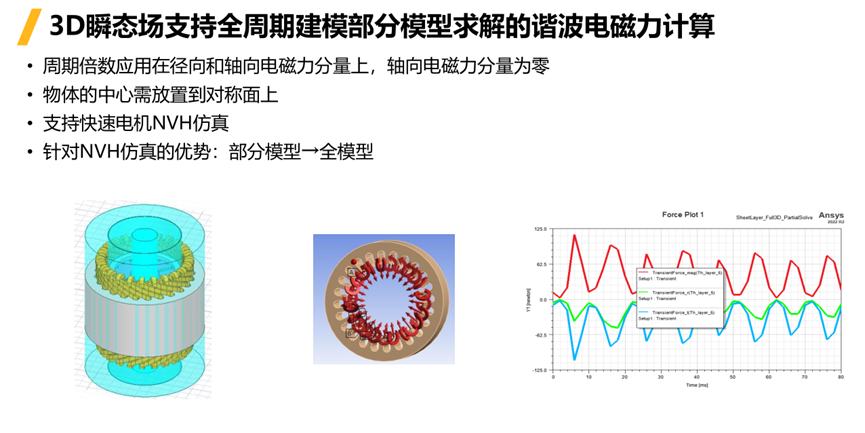

Ansys Maxwell 2023R1功能更新的圖13
Ansys Maxwell 2023R1功能更新的圖14
HPC高性能計算
Ansys Maxwell 2023R1功能更新的圖15

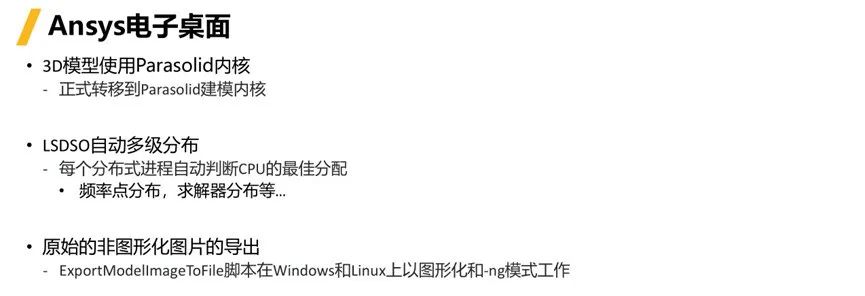

AEDT電子桌面
Ansys Maxwell 2023R1功能更新的圖16
