一、模型簡化

將不影響熱傳遞路徑的結構特征做適當簡化，如：小的倒角、孔、螺柱等。簡化后的模型如下圖。整體散熱路徑：點狀熱源通過熱傳導到大平面結構，另一側在熱源密集地方增加散熱翅片，同時通過風扇進行強制對流散熱

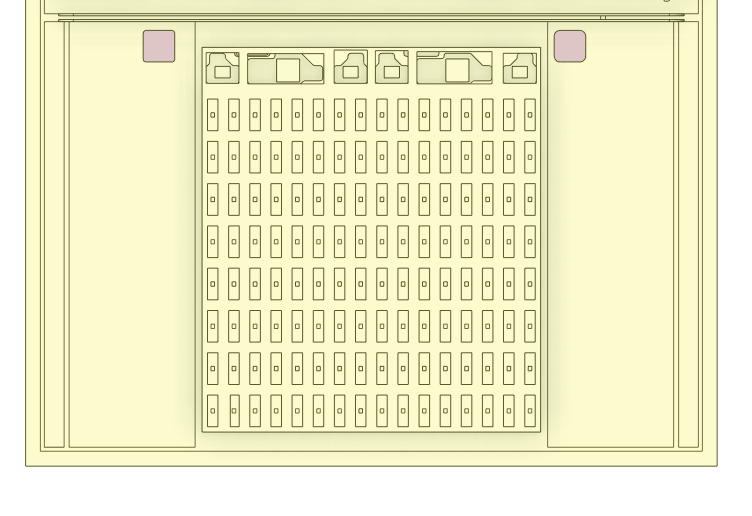

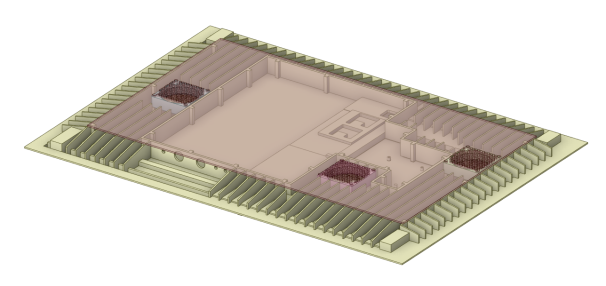

圖1模型簡化圖

二、網格劃分解析

1.風扇兩側為流體變化快速的地方、網格應進行加密劃分；

2.散熱翅片兩側流體變化也較為迅速、需要進行加密劃分；

3.散熱翅片本身翅片間至少三層網格、翅片本身保留兩層網格。

 圖2風扇進出口網格圖

三、風扇以及求解設定

1.風扇設定

風扇作為標準件，可以德爾塔等工業風扇網站進行獲取，此外Icepak、Flotherm等商用軟件自帶各種庫文件。圖3為軸流風扇設定，其中PQ曲線通過外部.csv進行加載。注意單位轉換。

 圖三、軸流風扇設定

2.求解設定

(1)湍流模型設定

依據雷諾數、貝克萊數進行流態判定，一般軟件會給出，查看message信息。

(2)輻射模型設定

本項目選用自動設定。

(3)環境溫度設定

如圖4所示，溫度設定為55℃，同時在boundary進行設定。

(4)重力方向設定

按照實際進行設定，本項目為Z向。

(5)監測點設定

檢測邊緣發熱點，以及風扇風量。



圖4求解以及監測點設定

四、收斂分析

經過迭代，殘差接近10，同時個監測點溫度穩定無波動，認為本次分析收斂。

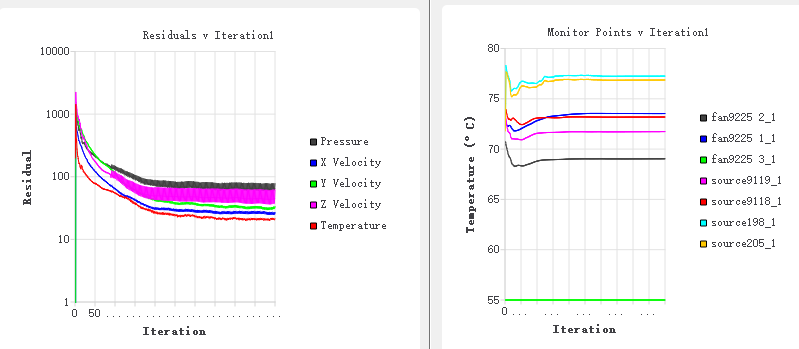

圖5迭代、監測點曲線

五、結果分析

1.溫度分析

整體溫度分布在65.4℃~82.2℃（如圖6），最高溫度位于如下圖紅色框區域內，查看背面（如圖7）發現紅框?qū)?yīng)位置無散熱翅片，同時流體也未輻射到該范圍，造成溫度較高。

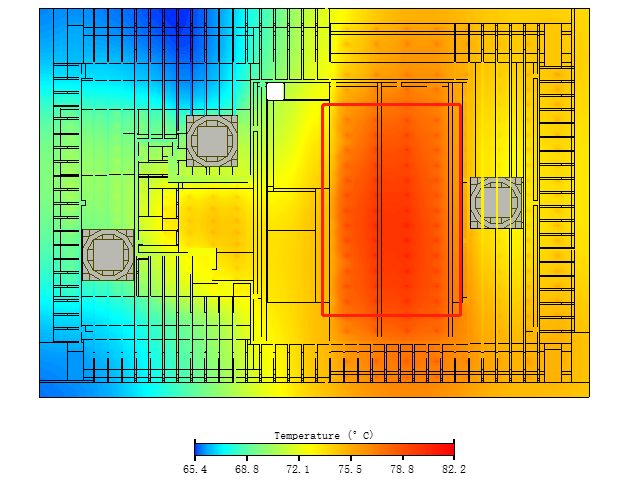

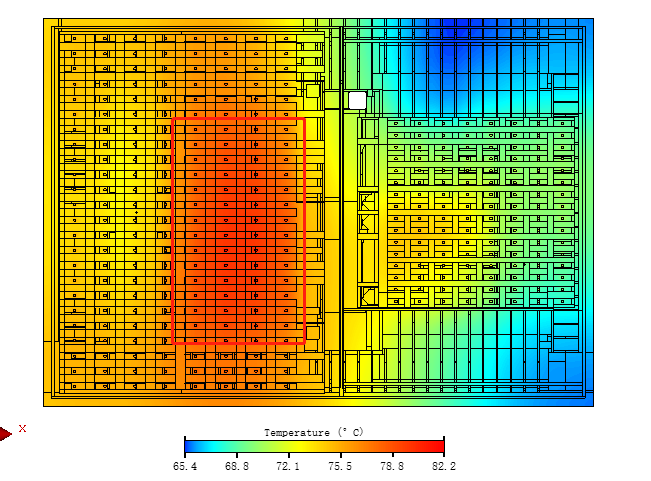

圖6整體溫度云圖圖7風扇一側溫度云圖

2.流體分布分析

整體流跡線圖8所示，幾乎沒有渦流區域，最高峰風速在7m/s左右，如圖八，紅框處風速很低，造成對流系數很小，造成局部高溫。圖9為流跡線溫度云圖更能體現該問題。

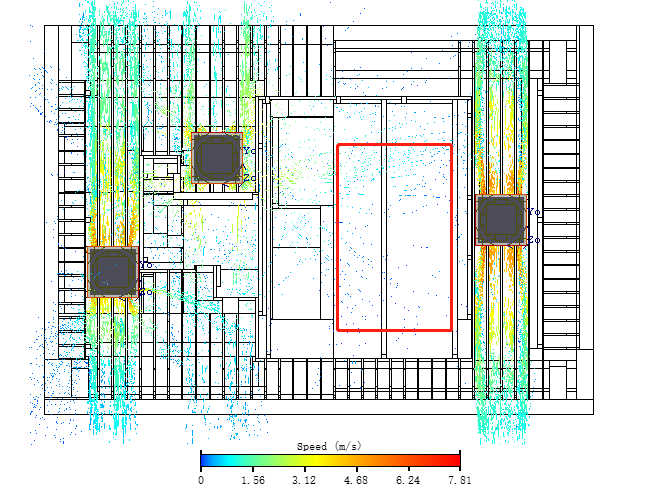

圖8流跡線云圖

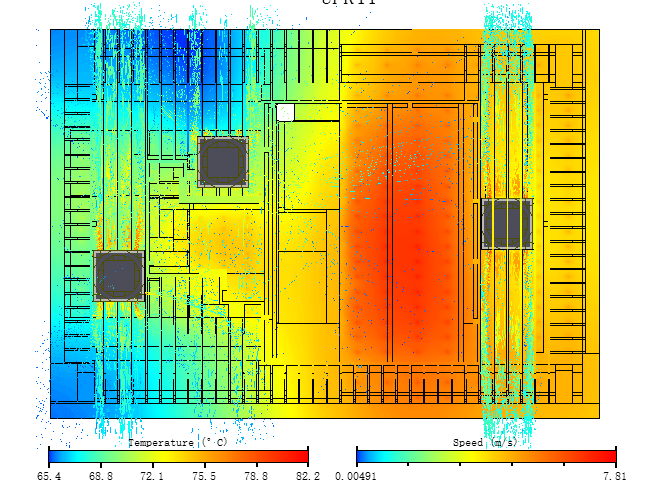

圖9流跡線溫度云圖

3.風扇流量分析

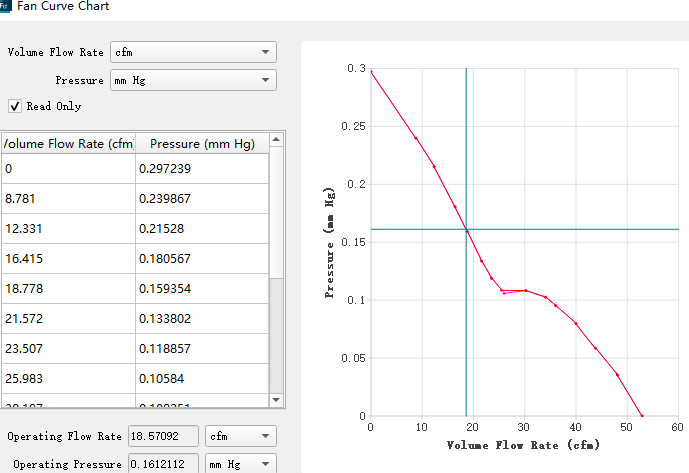

通過讀取風扇流量、以及靜壓、換熱量（如表1、圖10）發現風扇并未在合適的工作點，于是提取了風扇安裝位置圖（如圖11），發現風扇出風面離底部只有5.6mm,而風扇厚度為25mm，這嚴重影響了風扇的最大出風量。

表1流跡線溫度云圖

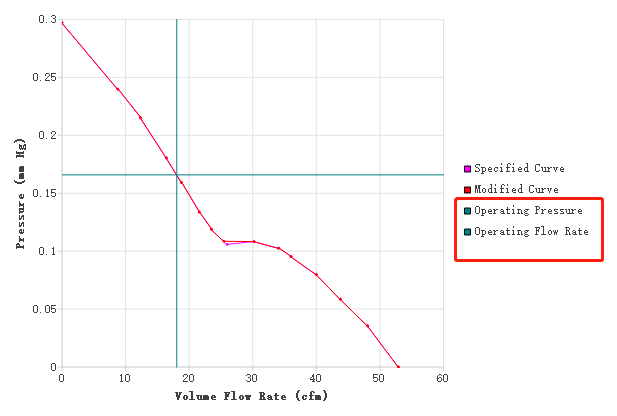

圖10流跡線溫度云圖

圖11風扇安裝位置圖

六、優化建議

1、抬高風扇位置，至少保證一個風扇厚度的余量，使得風扇增大，更好的去進行對流換熱。

2、對高溫紅框處增加散熱翅片設計，增大換熱面積。

3、優化風扇周圍的流到，適當增加繞流使得風帶走更多的熱。

4、優化進風口開孔率。

5、優化出風口位置。
