RecurDyn建模常見問題：體（Body）
1
外部導入CAD文件，裝配體導入為什么是一個body？
答案：可以取消勾選 Assembly Hierarchy選項
2
外部導入CAD文件，質量為0
答案：
1.確定是否導入的只有面（殼體），可以通過顯示剖面查看；
2.如果是實體，則建議嘗試其他格式導入；
3.檢查原模型是否有不封閉或者破損等問題
3
角度問題3-2-1,3-1-3有什么區別？
答案：3-2-1序列對應的是Z,Y,X，即旋轉順序是先繞z軸，再繞y軸，最后x軸；3-1-3序列是ZXZ,即旋轉順序是先繞z軸，再繞x軸，最后再繞z軸
4
合并問題，F(xiàn)ixed joint，merge以及unite在建模時有什么區別？
答案：Merge在‘Assembly Mode’下運行并保留各個幾何體的屬性，可以對各個幾何體參數進行調整。
Unite在‘Body Edit Mode’下運行，將幾個幾何體合并為一個幾何體，并且無法對單個幾何體進行修改參數
Fixed joint是將兩個幾何體用約束相連，個體之間互不影響
在仿真時如果大量使用Fixed joint會導致仿真時間變長，可以選擇Merge或者Unite工具參考：在RecurDyn中，Home選項卡中的Merge功能和Body Edit Mode中的Unite功能，都是從用戶建模的角度，基本的將幾何體組合成一個幾何體的功能。
在實際執行分析時，使用Merge功能和使用Unite功能，由此組合引起的反作用力，接觸力，應力等結果是相同的。
Merge功能和Unite功能之間的區別如下。
Merge在‘Assembly Mode’下運行并保留各個幾何體的屬性。(但是從一個實體中獲得)
Unite在‘Body Edit Mode’下運行，并且從幾個幾何體創建一個幾何體。
5
合并問題，合并后如何取消合并？
答案：取消合并分兩種：一種是Unite：選中合并后的geometry，右鍵》Delete Top node only
另一種是Merge：RecurDyn沒有專門的取消merge的功能，但是可以建立一個新的body（用general），然后在合并的body中，將其中一個geometry剪切，粘貼到新的body中去，這樣就實現了解除合并的操作。注意：取消勾選shfit when pasting選項
6
在RecurDyn中如何隱藏一個body(part)？
答案：有兩種方式來實現將body隱藏：
第一種：是設置圖層:選中body，右鍵properties中設置圖層號。通過工具條設置layer settings的on/off。
第二種：是通過render設置
選擇顯示模式為each render
在這個模式下，可以將不同body的顯示狀態設置為不一樣的

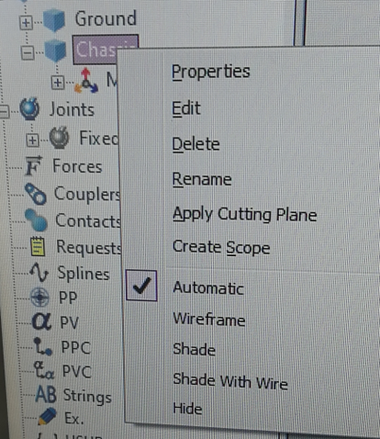

選中需要隱藏的body，通過右鍵，然后選擇hide
（注：可能您選完each render所有的body都隱藏了，那是因?yàn)槟J(rèn)的顯示的automatic，自動設置成了隱藏，需要手動將不需要隱藏的body設置為shade/shade with wire）
文章來源：RecurDyn軟件
