RecurDyn建模常見問題：履帶建模
瀏覽：3085 評論：2 收藏：7
1
履帶車輛跑偏問題

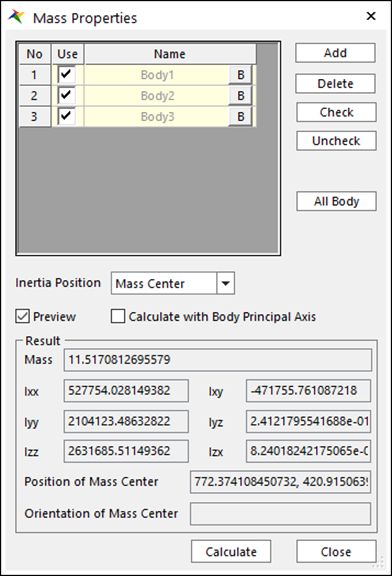

答案：通過Measure》mass 檢查車的質心是否在中間
2
履帶車輛仿真，車掉下去
答案：調整接觸參數，適當增加剛度
3
Error:out of range – z coor
答案：如果鏈輪和履帶鏈節之間存在干涉將顯示此錯誤消息。嘗試更改鏈輪幾何信息
4
平路上可以運行，D級路面報錯
答案：建立 Track_LM ground, 路面數據必須是垂直于大地坐標系的Y軸。
用戶需要定義接觸的“Shoe Point”。用戶可以在clone body屬性中找到此選項。
5

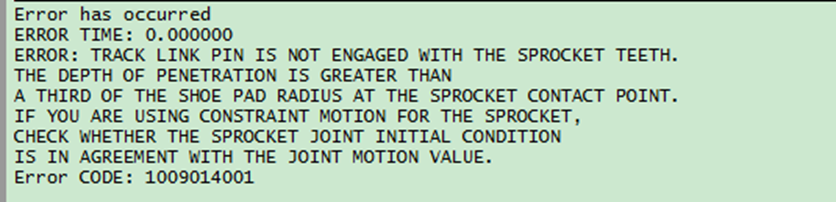

Error:Track Link Pin Is Not Engaged with the procket teet
答案：
發生此錯誤的原因是shoe片和sprocket有交叉部分。用戶可以通過設置線框模式（wireframe mode.）視圖進行檢查。用戶需要修改模型位置。
通過Basic object control功能旋轉鏈輪。讓鏈輪的輪齒和鏈節盡可能沒有交叉。
通常，僅僅通過第一步，不能完全讓輪齒和鏈節不重合。接著，我們可以使用平移功能來移動link shoe。讓link與鏈輪的分開，因為link shoe通過bushing force連接，一旦仿真開始，link shoe將移回其初始位置。但通過這種方式，可以避免初始穿透。
6
履帶和輪之間脫開或接觸失效
答案：
嘗試在sprocket屬性窗口中將“Partial Search”更改為“Full Search”。
文章來源：Recurdyn軟件
