再入艙的攻角α=-25°和馬赫數為17.0。幾何形狀如下圖所示，膠囊是對稱的。



1、啟動Fluent導入網格

啟動Fluent軟件，選擇雙精度，設置并行數。

導入網格并顯示。

對于高超音速流場，選擇密度基Density-Based求解器。

2、物理模型

選擇求解能量方程并選擇雙溫度模型選項。在雙溫模型中，一個溫度代表空氣分子的平移能和旋轉能，另一個溫度代表空氣分子的振動能和電子能。考慮這種熱非平衡對于高超超聲速流的精確模擬是重要的，最重要的是在表面傳熱和溫度的預測。

粘度模型使用k-ω SST湍流模型，保留默認設置。

3、材料

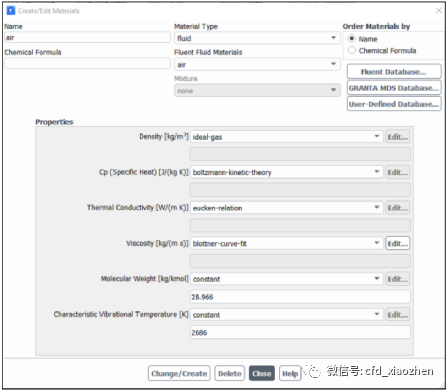

默認的流體材料是空氣，這是此問題中的工作流體。對于高超聲速流來說，考慮可壓縮性和熱物理性質隨溫度的變化是很重要的。這將在選擇使用雙溫度模型時自動完成，以確保使用適當的屬性。

4、操作條件

設置操作壓力為0。

5、邊界條件

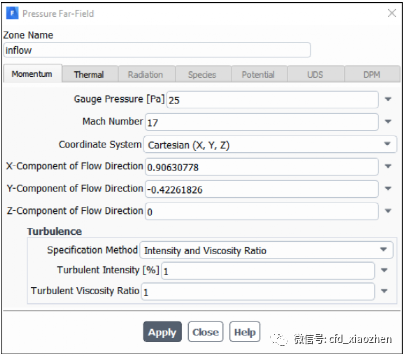

“inflow”邊界：如下，并設置溫度為250K。

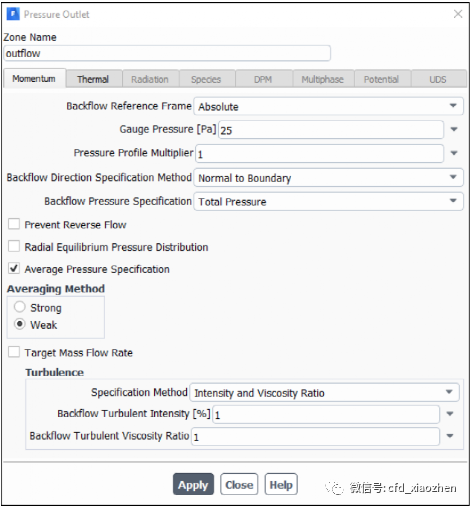

“outflow”邊界：如下，并設置溫度為250K。

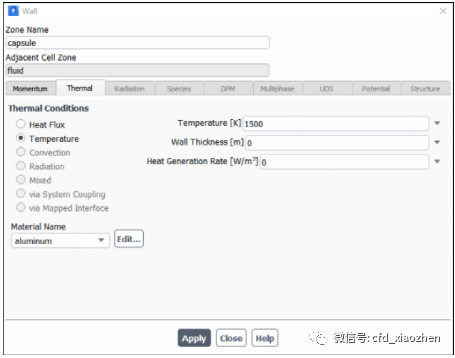

“wall”邊界：設置溫度為1500K。

6、求解

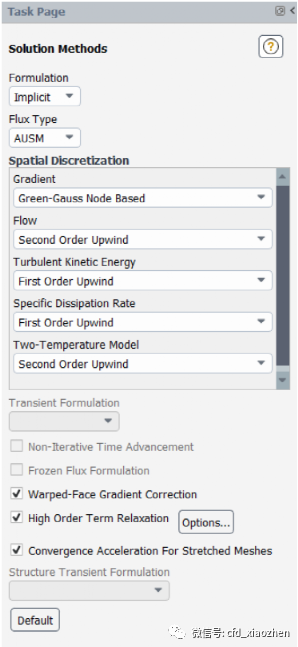

求解方法和離散方法如下。

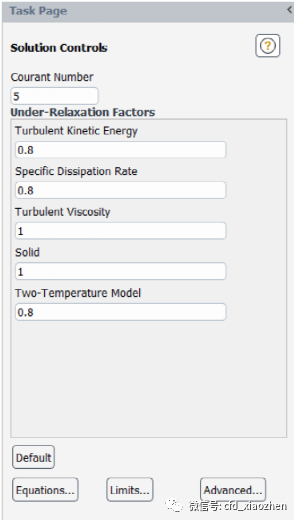

庫朗數和松弛因子如下。

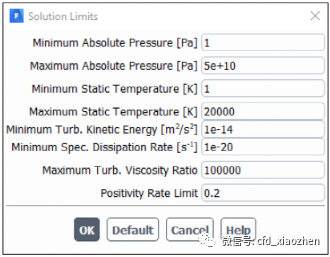

設置求解限制。

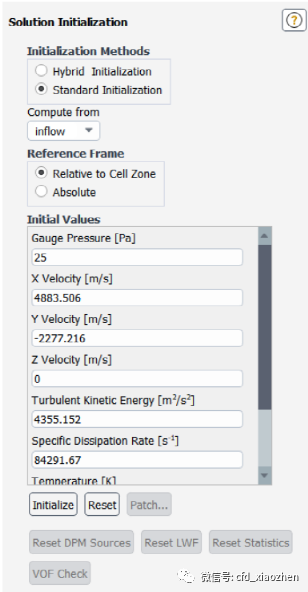

初始化設置。

迭代步數設置為500，點擊Calculate開始計算。

7、計算結果處理

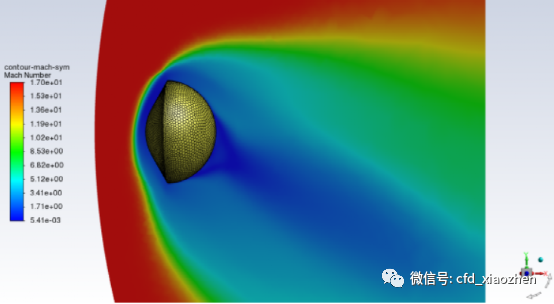

顯示外流場馬赫數。

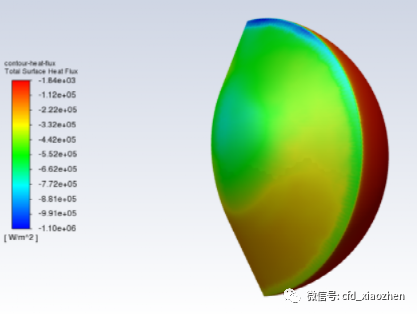

顯示壁面的表面熱通量分布。

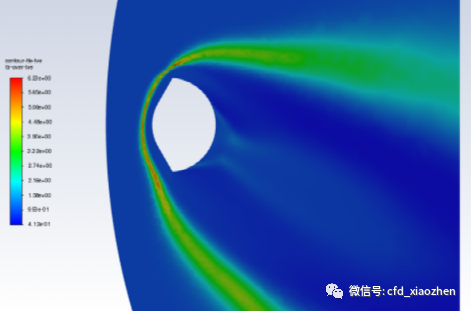

顯示對稱平面上的平移-旋轉溫度與振動-電子溫度的比值。

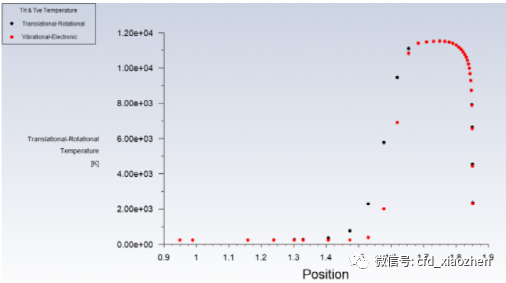

比較近似停滯線上的平移溫度和振動電子溫度。
