船舶設計：船舶等效和替代設計那些事兒
作者：海河海事局履約工作室沈家強。

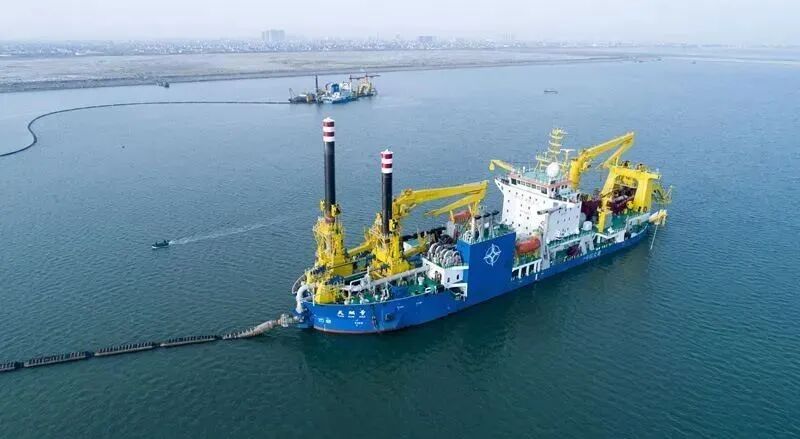

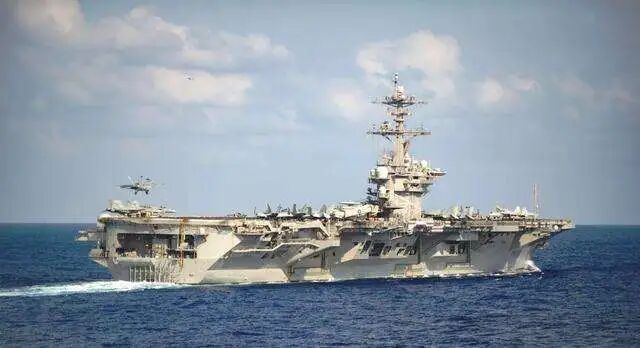

從地中海海上高速公路、荷蘭海上馬車夫，到當今的載箱量超20000TEU的集裝箱船運輸，航運業隨著時間而歷久彌新。小編還在船上工作時，興趣之一就是在駕駛臺拿著望遠鏡觀察每一艘過往的新奇類船舶，新加坡海峽的挖泥船、香港維多利亞港的豪華郵輪、視距外就被美軍DSC@的航母戰斗群......其結構布置都有不同于常規船舶的特點，抓捕著航海人的眼球。今天我們就從這里出發，和大家聊聊船舶等效（Equivalents）和替代設計(Alternatives)那點事兒。
滑動查看更多圖片
等效和替代設計概念從何而來？這還要從海事國際公約的成文方式談起。目前，海事國際公約主要有兩種框架結構，一是條文法，公約各章節條款對船舶安全技術標準進行詳細而具體的規定，如救生艇筏需要配備多少、安裝在什么位置等等，如SOLAS、MARPOL；二是基于目標型公約，也是近年來越來越被廣泛采用的方式，公約只規定了目標和功能性要求，而對具體實施路徑不加具體限定，如Polar Code。
回到我們開頭所提的問題，正是由于SOLAS公約為條文法，各章節條款對船舶安全技術標準都進行了具體規定，而這些規定又是基于當時的航海實踐認知、技術發展和船舶裝備工藝水平而制定的，所以條文法在一定程度上也限制了船舶新的設計、新材料或新裝備的試驗和應用。考慮到條文法的限制，SOLAS公約制定了等效和替代設計布置的靈活處理機制，鼓勵行業創新和技術應用。

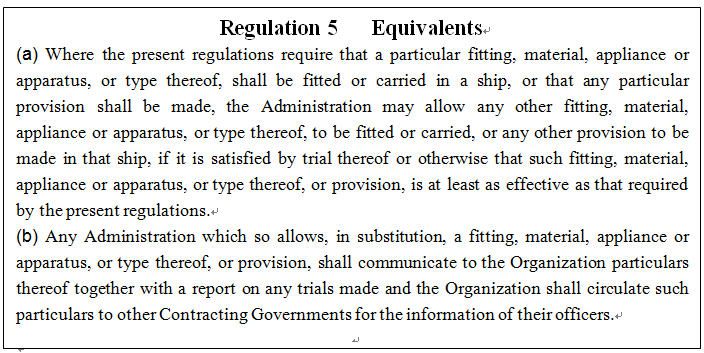

隨我們一起打開SOLAS I章第5條：
SOLAS公約要求船上所應裝設或配備的裝置、材料、設備或器具，主管機關可準許該船上裝設或配備任何其他的替代裝置、材料、設備或器具，但應通過試驗或其他方法加以證明，這些裝置至少與本公約的要求具有同等效能。同時，船旗國主管機關應將相關信息報告提交至IMO，以便其他成員國了解掌握信息，有興趣的小伙伴可以去IMO GISIS 查看具體信息。
關于替代設計和布置，SOLAS II-2章第17條、SOLAS III章第38條和SOLAS XIV章I-B部分第4條等公約條款引入了此概念。隨著造船技術的發展和設計理念的創新，替代設計和布置在各類客船、核能發電平臺、海洋工程支持船等船舶設計中得到越來越廣泛的應用。替代設計和布置是一種基于目標的船舶設計方法，通過風險分析，設計者可提出符合目標和功能要求并能有效控制風險的新穎設計，從而在與規定性要求具有同等安全水平下得到最優化的設計方案和最合理的安全保護。
綜上，按照小編的理解，等效是針對船舶裝設的設備、材料或器具等，屬于船舶從屬構成；替代設計和布置則針對于船舶本身結構建造，屬于船舶主體的創新設計變化。等效和替代設計可能導致船舶配備的裝置、材料或設備，甚至整個船型都與公約的條款規定相背離，但需要強調的是，等效和替代設計制度決不意味著可以不遵守或者降低公約規定的船舶安全技術標準。為此，各國主管機關都制定了嚴格的等效和替代設計審批制度，并基于安全風險評估的方法，將等效和替代設計與公約規定的安全標準進行對比分析，客觀評估是否滿足公約要求。想深入了解的朋友可查閱 MSC/Circ.1002、 MSC.1/Circ.1212、Resolution MEPC.110(49)及MSC.1-Circ.1455等IMO文件。我國《中國籍船舶等效、免除管理暫行規定》規定船舶設計單位或船東申請等效至少應提交以下材料：
1. 申請書；
2. 船舶概況：船名、主要尺度、船舶結構、主要設備、航區等；
3. 申請采取等效措施的裝置、材料、設施或設備、器具，或者型式；
4. 申請等效所依據的公約、法規、規定的名稱及其具體條款內容；
5. 對等效措施的技術分析；
6. 業已通過試驗或其他方法驗證等效措施至少與公約或法規、規定所要求的具有同等效能的證明。對獲得等效批準的船舶，現場檢驗部門對其進行的檢驗完成后，應在證書上給予特別注明。

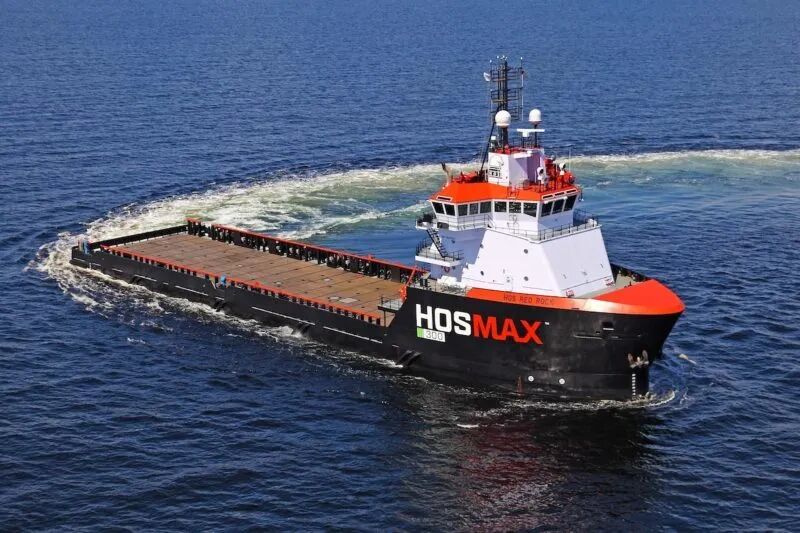

等效案例：以海上避碰規則附錄I-3.1“號燈的水平位置和間距”為例，規則條款規定“當機動船按規定有兩盞桅燈時，兩燈之間的水平距離應不小于船長的一半，但不必大于 100 米。前桅燈應安置在離船首不大于船長的四分之一處。” 在特種船舶設計建造中，如工程船、海上供應船等，由于其特殊的結構設計和船型布置，常常無法滿足規則關于船舶2盞桅燈水平距離的要求，此時可依據等效條款，對船舶航行燈布置進行相應的替代。

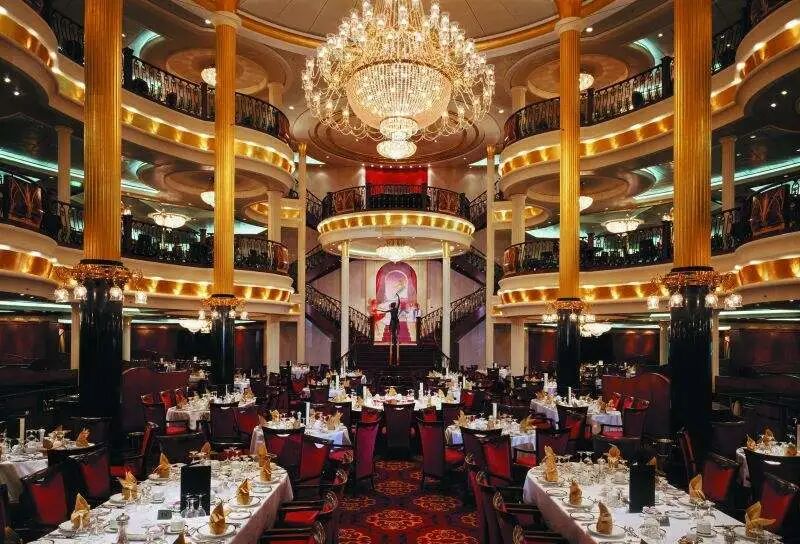

替代設計和布置案例：某型豪華郵輪，布置有跨越兩層甲板大型宴會廳，同時單層甲板的展開面積大（長度為60m），同一時間就餐時廳內人員密集（約1700人）。根據SOLAS公約II-2章對主豎區的定義，主豎區在任何一層甲板上的平均長度和寬度一般不超過40m。且根據SOLAS公約II-2章第9.2.2.1.2條規定，主豎區在總面積不大于1600m2的情況下，其長度和寬度最大可延伸至48m。很顯然，此大型宴會廳60m的長度突破了SOLAS公約規定的主豎區最大長度48m的規定。對此，根據SOLAS公約II-2章17條，允許偏離現有強制性消防安全規定性要求的設計，只要這種設計同基于IMO規定性要求的設計相比，具有等效的安全水平。這為豪華郵輪的設計能夠突破消防安全的限制提供了可能和技術路線。
今天，越來越多新穎的船舶設計思路涌現出來，尤其是水上無人船的發展，IMO正著眼于其不同的自動化等級，梳理制定不同的對應措施，而等效和替代設計就是重要的方式之一。小編相信我們的船舶工業將越來越強大，不僅造船訂單數位居世界前列，高附加值船型的占比也將越來越高。
“等效”、“替代設計和布置”、“免除”及“令主管機關滿意”等都是IMO成員國審核的重點，別忘了點“在看”關注我們，工作室將繼續和大家分享成員國審核知識和要點，也歡迎大家給我們補充、指正！
參考文獻：
1.MSC.1-Circ.1455 《GUIDELINES FOR THE APPROVAL OF ALTERNATIVES AND EQUIVALENTS AS PROVIDED FOR IN VARIOUS IMO INSTRUMENTS》。
2.中國船級社《2019年船舶替代設計和布置應用指南》。
