聲固耦合（ASI）問題的仿真需要對固體中的彈性波，流體中的壓力波以及兩者之間的相互作用進行模擬。ASI 的應用包括有聲音的產生，發散，傳播或接收的設備，以及用于聲音的分配、隔音或消除噪聲的機械系統。對這些聲學系統的研究通常涉及流體和固體兩部分。要預測其中波的行跡，就需要捕捉波在流體-固體分界面處的行為。本文，我們將討論如何使用 COMSOL Multiphysics? 軟件來模擬和分析 ASI 問題。
可用于聲固耦合分析的物理場接口
不同類型材料中的聲學行為用不同的控制方程來描述。在COMSOL Multiphysics 中，這意味著將不同的物理場添加至包含有不同材料的域中。固體中的彈性波，也稱為固體振動，是屬于結構力學里的一個分支，因此可以使用結構力學中的物理場接口進行建模。在用于結構分析的接口中，最常用于振動分析的接口是固體力學，殼和膜。多體動力學 和轉子動力學 接口也可用于復雜機械系統計算噪聲振動輻射，該復雜機械系統通過鏈接的剛性或柔性組件，或者通過一個可旋轉的機械設備（例如轉子或電動機）對振動進行計算。
可用于結構分析的物理場接口。
在對流體中的聲學問題進行建模時，COMSOL Multiphysics 可以給你提供更多的選擇。COMSOL Multiphysics 中的
聲學模塊中
有大約 20 個物理場接口可用于模擬基于不同假設條件下的流體中的波。它們分為五個分支：
-
-
壓力波在黏性邊界層之外的流體域中并且處于靜止的條件下
-
-
在聲學的詳細建模過程中，要包括壁附近的邊界層，其中黏性損失和熱傳導不可忽略
-
-
在靜止環境下的聲學改變就意味著流動，也稱為對流聲學
-
-
使用不連續的Galerkin方法可以在比波長長度更大的距離里傳播聲信號
-
-
高頻聲學，其聲學波長遠小于其幾何特征
通常，您可以手動選擇固體中彈性波的界面和流體中壓力波的界面，然后定義它們之間的耦合。還有一個更簡單，更方便的方法是使用其中一個內置多物理場接口，這些接口在固體和流體之間具有預定義的耦合。大多數這些多物理場接口都包含在“聲學模塊”的第六個分支中，即聲學-結構分支，在該分支中，壓力聲學與結構力學相互耦合。在熱黏性聲學分支中還有更多將熱黏性聲學與結構力學耦合的技術。下圖顯示了可用于 ASI 分析的多物理場接口。

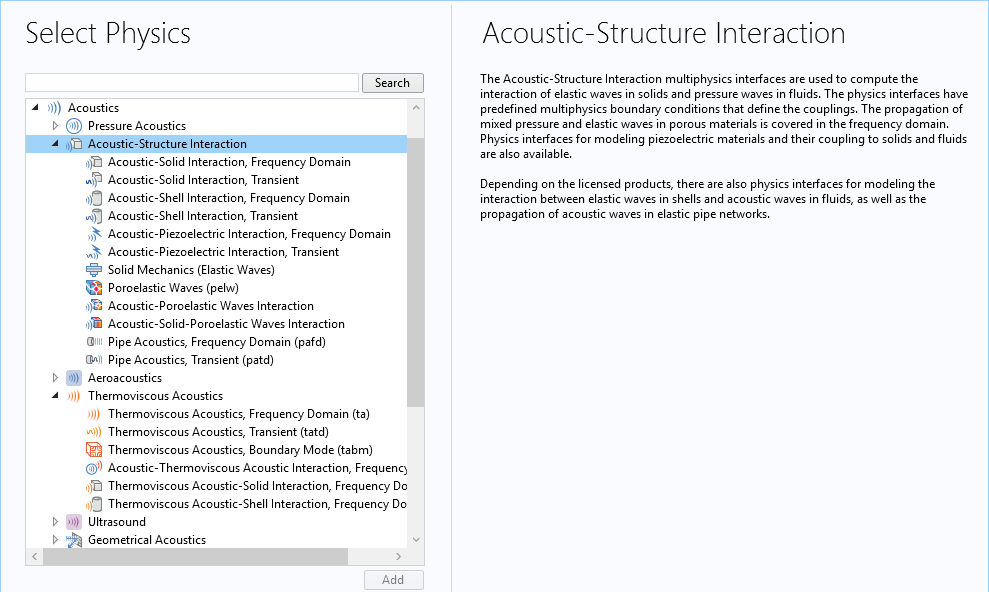

可用于 ASI 分析的多物理場接口。
首先，我們來討論如何使用預定義的多物理場接口進行聲固耦合分析，然后說明當選定的接口之間不存在預定義的多物理場功能時，如何手動添加接口并定義耦合。
使用預定義的多物理場接口對聲固耦合進行建模
預定義的多物理場接口允許您在模型中包含多種材料類型，例如流體，線性彈性材料，多孔介質和壓電設備。此外，不同材料之間的耦合會自動為您完成。根據模型中包括的材料類型以及您要在頻域還是時域中解決問題，選擇一個特定的接口。
我們以聲學結構交互教程為例。我們想要對入射平面波與水中的彈性鋁制圓柱體的相互作用進行建模。聲音會引起彈性圓柱體的運動，進而將新的聲波輻射到流體中。因此，需要在聲學介質（水）和圓柱體之間進行完全雙向耦合才能真實地模擬這種情況。下圖顯示了浸入水中的鋁制圓柱體。入射波的頻率為 60 kHz（在超聲區域）。圓柱體的高度為 2 厘米，直徑為 1 厘米。水的聲域范圍截?cái)嘣谝粋€(gè)直徑較大的球體中。
浸入水中的鋁圓筒的幾何結構。
在這里，我們有兩種類型的材料，流體（水）和線性彈性材料（鋁），并且我們想進行頻域分析以獲得總聲場的穩態時諧解。為了建立模型，我們選擇聲學-固體相互作用，頻域多物理場接口。該接口涉及兩個單物理場接口：固體力學和壓力聲學，頻域。它還在Multiphysics“多物理場”節點下定義了聲學-結構邊界耦合特征。

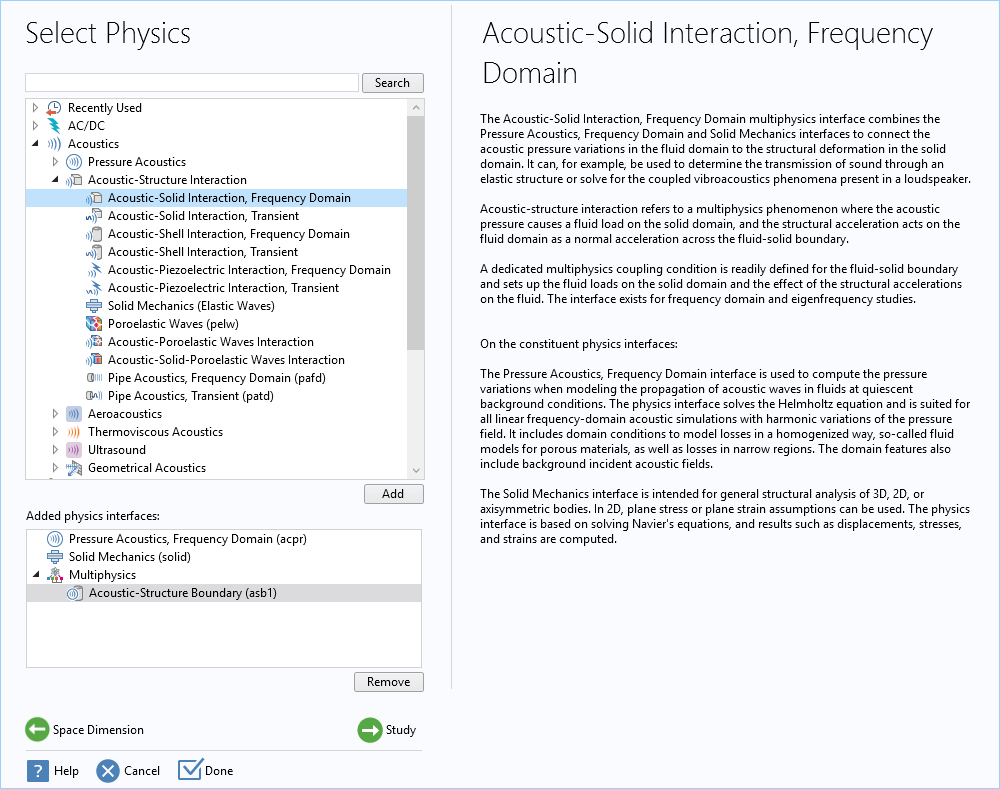

預定義的“聲固耦合”頻域多物理場接口涉及固體力學和壓力聲學頻域接口，并在 Multiphysics“多物理場”的節點下的定義了“聲學-結構邊界耦合”特征。

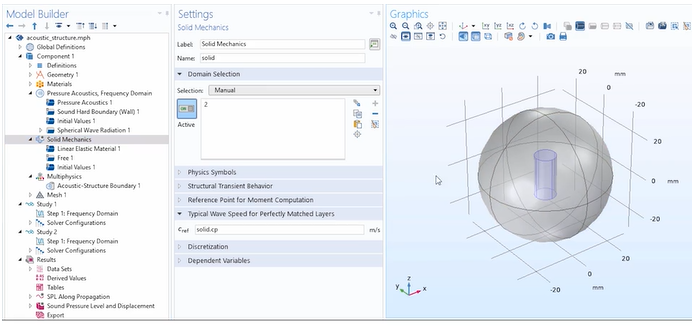

設置模型的一個重要步驟是編輯每個接口的域選擇，以確保將它們應用于正確的域。默認情況下，COMSOL Multiphysics 在每個接口中都包含所有物理域，因此我們需要遍歷每個物理域并刪除不適用的域。在此示例中，從壓力聲學, 頻域節點中刪除內部圓柱體，以便僅將其應用于水域。同樣，從固體力學中去除外部球形水域，因此它僅適用于實心圓柱體。一旦完成此步驟后，COMSOL Multiphysics 便能夠檢測壓力聲學和固體力學之間的界面，并將耦合應用于這些邊界上。我們能夠在 “多物理場”下檢查和查看聲學-結構邊界節點下的耦合界面。
示例模型顯示了自動聲學-結構邊界的多物理場耦合。
在此實例中，聲源是水域外球形周邊邊界上的入射平面波，表示入射聲波。為此，我們添加一個球面波輻射 邊界節點并將其應用于球面，然后添加一個入射壓力場 子節點以指定平面波的振幅和波方向。此輻射條件允許輸出球面波以最小的反射離開建模域。當周圍環境僅僅只是域的延續時，該邊界條件是有用的。
在水域的外球形周邊邊界上指定入射平面波以表示入射聲波。
我們不需要對“固體力學”接口做任何事情。在這種情況下，默認設置將起作用，并且不需要對此純振動問題施加任何約束。通常，需要在模型中反映如何在空間中支撐固體。例如，需要對固定或限制在沿某些方向移動的固體的任何部分都進行建模。這些約束將影響固體的振動行為，因此不能忽略。但是，對于這個概念性示例，我們將保持簡單并使用默認值。
讓我們轉到網格劃分部分。波動問題的網格劃分經驗是每個波長中至少有五到六個二階網格單元，以便得到解析波。壓力聲學和固體力學物理場接口默認情況下都使用二階拉格朗日單元，因此我們需要將最大單元大小設置為波長的五分之一或更小。對于此示例，我們使用水中波長的六分之一來定義最大單元大小。這也確保了網格能夠分辨固體中的彈性波，因?yàn)樗鼈兊牟ㄩL比水中的波長更長。
如果模型包含有其聲音速度比流體速度慢的非常柔軟的彈性材料，請使用固體中的聲速來估計應用在固體域中的最大單元大小。COMSOL Multiphysics 自動計算固體中的聲音速度。例如，如果在模型中使用“固體力學”接口，則將計算壓力波速度并將其存儲在變量 solid.cp 和剪切波速度 solid.cs 中。您可以使用較慢的剪切波速來設置起始網格。當我們需要解析通常比切變波傳播還要慢的表面波模式時，應采用最慢的表面波的速度來確定用于離散實體域的網格的大小。
手動設置網格單元大小，以確保波形得到很好的解析。
下面的動畫顯示了圓柱體后方平面上水中的總聲壓以及鋁制圓柱體的變形。

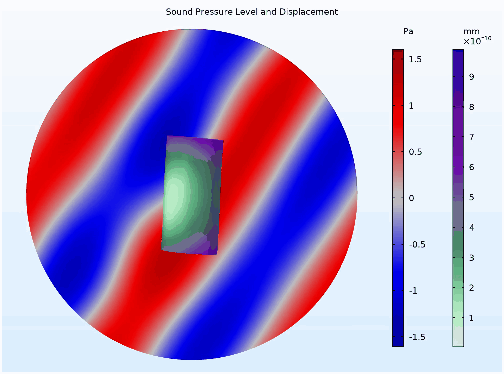

平面上水中的總聲壓和鋁制圓筒的變形。

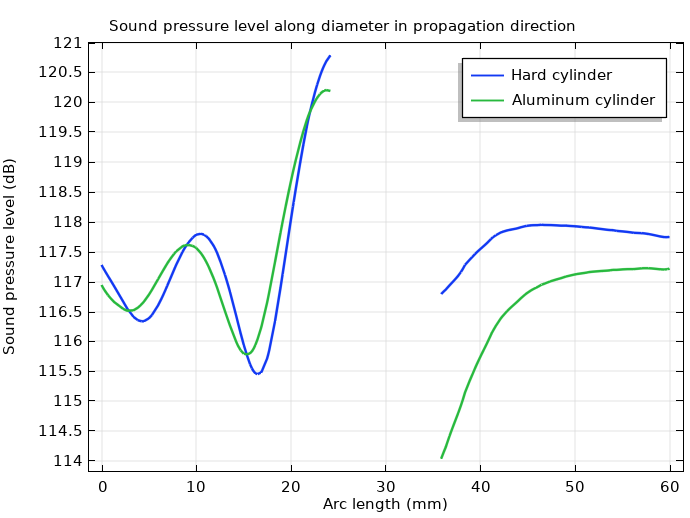

下圖顯示了全鋁實心模型與簡單模型之間的比較，其中實心界面被視為硬壁。該圖顯示，在汽缸壁附近，與鋁制模型相比，硬壁殼體在上游和下游側均具有更高的聲壓級，這表明金屬物體的機械性能會對聲學特性產生影響。

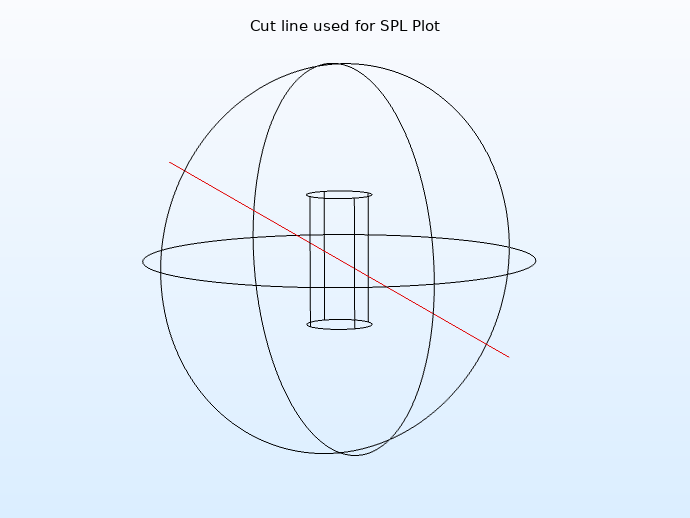

汽缸的撞擊
陰影側的聲壓級。
ASI的耦合方法
該示例使用已實現的聲學-結構邊界耦合，其中包括結構上的流體載荷和流體所經歷的結構加速度。從數學上看，邊界條件為
其中utt是結構加速度，n 是表面法線方向，pt 為總聲壓，qd 是聲偶極子域聲源（如果適用的話），F(xiàn)A 是作用在結構上的載荷（每單位面積的力）。
聲結構邊界耦合可以用任何結構組件來耦合壓力聲學模型。這包括基于有限元法（FEM）和邊界元法（BEM）的聲學接口。該功能與“固體力學”，“殼”，“膜”和“多體動力學”接口相耦合。
對于兩側均帶有流體的薄型內部結構（如殼體和膜），在壓力變量上加一個切口（使其不連續），并且我們確保將上下兩側能夠連接起來。在內部邊界上的條件為
這樣，聲負載是由薄型結構上的壓降給出的。上下標識是指內部邊界的兩側。
預定義的耦合功能
在向模型添加預定義的多物理場接口時，會同時將有用的物理接口和多物理場耦合添加到“模型開發器”中。有時，最好按順序依次構建模型，一次添加一個物理接口。完成后，我們需要手動添加耦合。聲學模塊包括以下預定義的聲學-結構耦合功能：
-
-
-
氣動聲學結構邊界
-
-
這些功能用于預定義的多物理場接口中，但是當不存在預定義的多物理場接口時，也可以將它們用于耦合物理接口。例如，盡管沒有預定義的 BEM 壓力聲學與結構力學耦合的多物理場接口，“聲學-結構邊界”功能也可用于結構組件的
BEM 的壓力聲學模型
。
熱黏性聲學-結構邊界和氣動聲學-結構邊界耦合用于將熱黏性聲學模型或氣動聲學模型（它僅適用于線性化的 Navier-Stokes 接口）耦合到固體力學，殼，膜的結構模型和 Multibody Dynamics 接口。對于這兩種耦合，都規定了速度場和表面應力的連續性，因?yàn)闊狃ば月晫W(xué)和線性化的 Navier-Stokes 模型都解決了邊界層中的聲學問題。（請參見官網具有黏性和熱阻尼的振動微鏡以及科里奧利流量計：頻域教程模型中的 FSI 仿真。）
聲學-結構邊界與氣動-聲學界面一起耦合到多孔材料（比奧模型）與建模域多孔彈性波的接口。這也包括了基于 FEM 和 BEM 的聲學接口。該特征添加了流體在邊界上連續性，其來自于多孔材料中的彈性波上的流體壓力的邊界載荷，以及流體經歷的多孔基質骨架的正法向加速度。
該多孔結構邊界用于耦合的多孔結構域（比奧模型）彈性多孔波接口與固體力學，殼，膜，或多體動力學的界面。在固-孔邊界處，應用了位移場的連續性。
通過手動添加物理接口和耦合來對 ASI 進行建模
當預定義的多物理場接口不可用時-或者當一個新的物理接口被添加到現有模型并需要耦合到現有接口時-我們必須手動添加耦合以對接口之間的交互進行建模。只要預定義的耦合功能可用于添加的接口時，就會將“多物理場”節點自動添加到“模型開發器”中。然后，我們只需右鍵單擊“多物理場”節點，然后從選擇列表中選擇耦合就可以了。
預定義的聲學-結構邊界功能可用于將“壓力聲學，邊界元素”接口耦合到“固體力學”接口。
通常，我們能夠使用預定義的耦合功能解決 ASI 問題。但是，有時無法使用預定義的耦合功能。例如，當使用集總電路模型來描述設備的機械性能時，需要 SPICE 模型和聲學模型之間的雙向耦合。在這些情況下，我們必須在物理接口中手動添加耦合。
示例：對集總接收器進行建模
例如，讓我們對
Knowles ED-23146 平衡電樞接收器
（一種微型揚聲器）進行建模。先將該設備連接到測試裝置，該測試裝置代表耳后式助聽器中的接收器，該助聽器通過一根細長的管道驅動插入的耳模，以此來驅動耳道。使用電路接口將接收器建模為電氣 SPICE 電路，并在管入口處將其連接到有限元域。使用“ 壓力聲學，頻域”接口對管內和耦合器內的聲學進行建模。

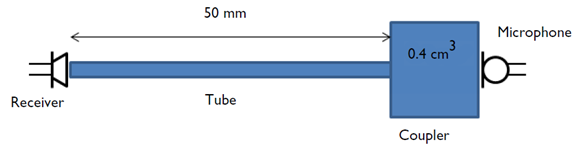

由接收器，電子管，耦合器和測量麥克風組成的建模系統的示意圖。藍色區域使用基于 FEM 的壓力聲學物理接口進行建模，并使用集總電路對接收器進行建模。
在用于接收器的集總模型中，輸出端的電流對應于體積流量（m^3/s），而輸出端上的電壓對應于在換能器出口處測量的壓力（Pa）。
為了將 SPICE 網絡耦合到基于 FEM 的壓力聲學模型里，將電子管入口上方的平均壓力用作電路接口中接收器出口處的電壓源，并且在壓力聲學模型中將電流應用于 SPICE 的輸出端，換能器模型作為內向法向加速度應用于管的入口。平均壓力 Pin 和內向加速度 An 定義為
用 intop_in() 在細管的入口表面上定義了一個積分算子，其中，p 是聲壓，acpr.iomega 是復合角頻率，和 cir.V2_i 是 SPICE 接收器輸出處的電流。

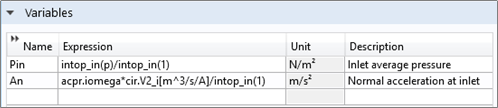

將 SPICE 網絡手動耦合到基于 FEM 的壓力聲學模型中。
解決大型 ASI 模型
在默認情況下，COMSOL Multiphysics 對 ASI 模型使用完全耦合的直接求解器。如果直接求解器的內存不足，則第一種簡單的方法是啟用并使用迭代求解器中的一個。首先，選擇“顯示默認求解器”并右鍵單擊，然后在“ 固定求解器”或“時間求解器”下展開“求解器配置”。這樣預定義的迭代求解器建議就可以自動生成。如下圖所示，建議并禁用兩個迭代求解器。要打開一個，請右鍵單擊求解器并選擇啟用（或按 F4 鍵）。
第一個建議（帶有 GMG 的 GMRES）使用帶有幾何多重網格（GMG）預處理器的通用最小誤差（GMRES）迭代求解器。此方法通常比直接的求解器更快，并且對于大型 3D 模型的內存更少。第二個建議（帶有 GMG 的 FGMRES）使用帶有 GMG 預調節器的 GMRES（FGMRES）迭代求解器。這種方法比GMRES更穩定，尤其是對于那些表現出明顯共振的問題。如果 GMRES 建議其不收斂，請嘗試 FGMRES 建議。
預定義的迭代求解器建議用3D聲學模型的默認求解器自動生成。
解決大型聲學結構問題的另一種策略是用分離的方式解決系統問題。也就是說，系統不能一步一步解決完全耦合的問題。相反，迭代只能一次解決一個物理接口問題。
要設置這樣的求解器，我們選擇“ 固定求解器”按鈕單擊鼠標右鍵，然后選擇“隔離”按鍵。“隔離”的第一步是求解結構有關的因變量（位移）。第二步來選擇壓力相關變量。在每個步驟下，都要為單個物理接口問題來選擇求解器。例如，當僅包括較小的結構域時，對聲學使用迭代多重網格方法，對結構使用直接求解器。

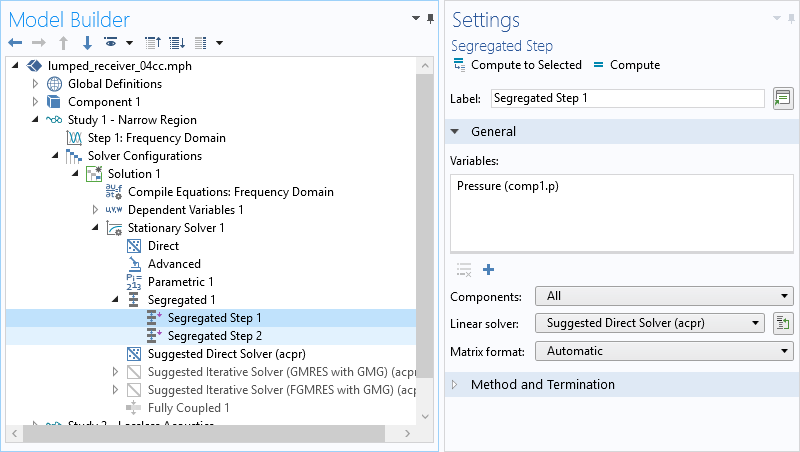

用另外獨立的方法解決大型聲學結構問題。
只有在通過 Neumann 條件完成固體和聲學之間的耦合時，該策略才是適用的。對于所有聲學領域，使用“壓力聲學”接口的模型都是如此。例如，在具有熱聲-結構相互作用的模型中，耦合基于 Dirichlet 條件（點狀約束），并且需要使用弱約束重新構造連續性條件。這種方法也不適用于耦合壓電域，結構和聲學的模型; 在這些情況下，必須采用全耦合的方法。
在所有情況下，在“聲學模塊用戶指南”的“建模”部分中會詳細討論各種求解器策略和其他有用的建議，歡迎閱讀。
