均勻化的概念

VirtualLab光學仿真和設計軟件能夠設計用于LED和準分子激光均勻化和整形的照明系統。可以通過微型光學元件來實現光束的均勻化和整形，例如：

? 微透鏡陣列

? 衍射擴散器

? 計算機生成的全息圖

? 相位板

? 單元陣列

紅色LED照射衍射擴散器產生的天際線圖案

光學仿真和設計包括:

? 衍射

? 干涉

? 空間和時間相干度

? 像差

? 偏振

? 光強

應用

用于LED和準分子激光均勻化的微光學照明系統可以用在各個領域，包括：

? 信息顯示

? 測量系統

? 室內照明

? 汽車

? 軍事

? 光刻

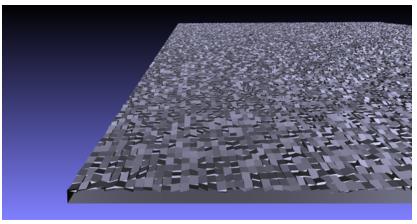

用于白光LED消色差整形的微透鏡陣列的3D表面

優點Benefits

微光學元件的照明系統有以下幾大優點：

? 可實現LED 和準分子激光的均勻化和整形.

? 產生任意的二維圖案.

? 對光源輻射特性變化的低靈敏度.

? 非常緊湊的照明系統.

包含一個光柵元胞陣列的照明系統光線追跡模擬

微透鏡陣列

微透鏡陣列，也叫做“蠅眼聚光器”可以被用在LED和準分子激光器均質化的各種光學裝置中，微透鏡陣列有以下光學特性：

? 光分布整形取決于透鏡口徑和透鏡表面.

? 常被用來產生圓形、矩形和六角形光分布.

? 可以產生一般的二維圖案.

? 單色光和白光的整形.

六角形透鏡陣列可以用來產生六角形光分布.

衍射擴散器

衍射擴散器，如相位板和計算機生成全息圖，是經過計算機優化的表面輪廓散射元件，衍射擴散器有以下光學性質：

? Diffuser在一目標平面上產生大量的重疊斑點（衍射級次）.

? 生成任意的二維圖案.

? 僅用于單色LED或準分子激光.

4個高度水平的衍射擴散器的表面輪廓

單元陣列

光柵，棱鏡和反射鏡單元陣列由小矩形單元組成，將光偏轉到目標平面上的特定位置。單元陣列具有以下光學特性：

? 通過控制光柵，微棱鏡或微反射鏡的傾角和周期來將光偏轉到目標面上.

? 光學分辨率取決于單元孔徑的衍射.

? 產生任意的二維圖案.

? 用于單色光和白光.

由LightTrans.設計的光柵單元陣列的SEM成像
