VirtualLab配置文件編輯工具：速度與精度

2023年5月4日 10:28
瀏覽：1933
摘要

VirtualLab配置文件編輯工具：速度與精度的圖1
VirtualLab Fusion提供了便捷的工具，可以配置包括許多表面和組件的復雜光學系統的基本仿真選項，只需單擊幾下即可。其中一個工具是Speed vs. Accuracy配置文件編輯工具，用于定制光場數據采樣的設置，在光通過光學系統傳播過程中使用。
配置文件編輯和運行功能區
 VirtualLab配置文件編輯工具：速度與精度的圖2
速度與精度 - 工具   VirtualLab配置文件編輯工具：速度與精度的圖3

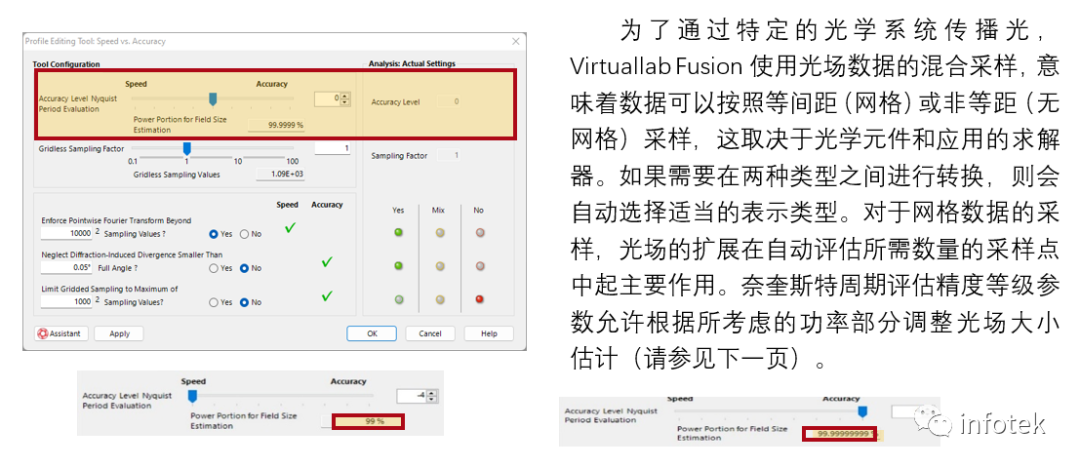

奈奎斯特周期評估精度等級 VirtualLab配置文件編輯工具：速度與精度的圖4
場尺寸估計的功率部分

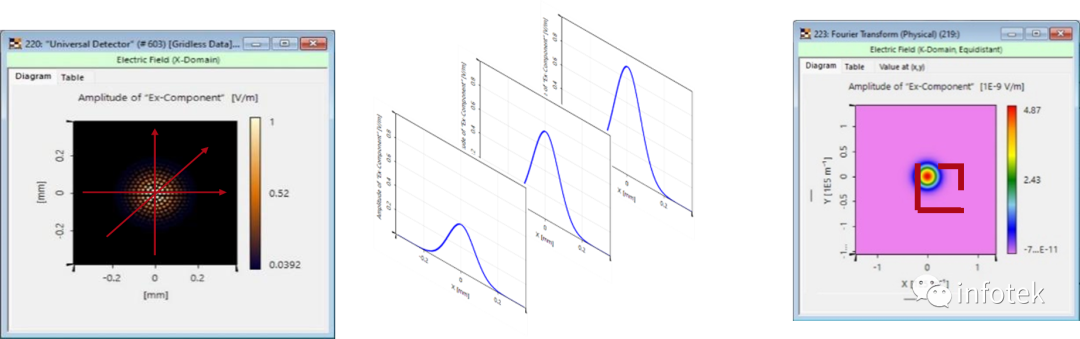

為了估算一個場所需的采樣（例如在空間域中），將提取一系列的1D切線數據，并使用傅立葉變換將其轉換為K域?；谶@些信息，VirtualLab考慮了用于場尺寸估計的功率部分的配置值。計算出k域中所需的場大小。由于傅立葉變換的特征，在空間域中可以獲得必要的采樣距離(反之亦然，也適用于k域中給定的數據)。
VirtualLab配置文件編輯工具：速度與精度的圖5

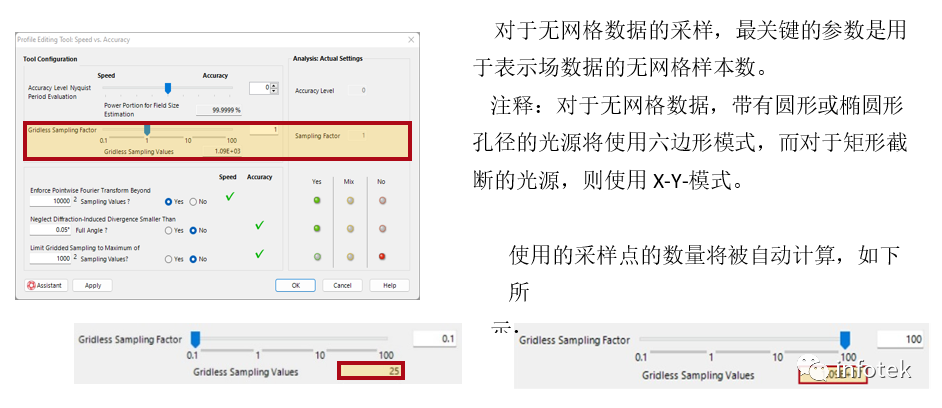

無網格采樣因子
VirtualLab配置文件編輯工具：速度與精度的圖6
無網格采樣因子

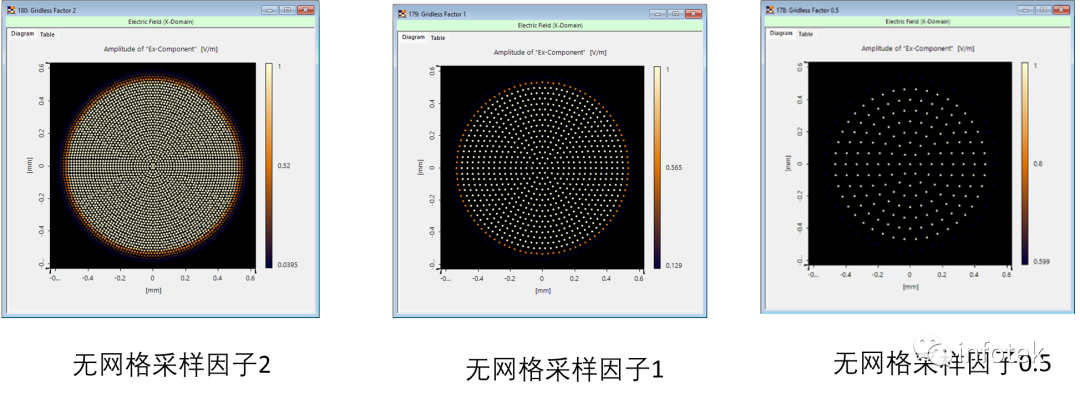

對于帶有圓形孔徑的光源的示例，包含場信息的無網格采樣使用六邊形模式，可以調整其密度：
VirtualLab配置文件編輯工具：速度與精度的圖7

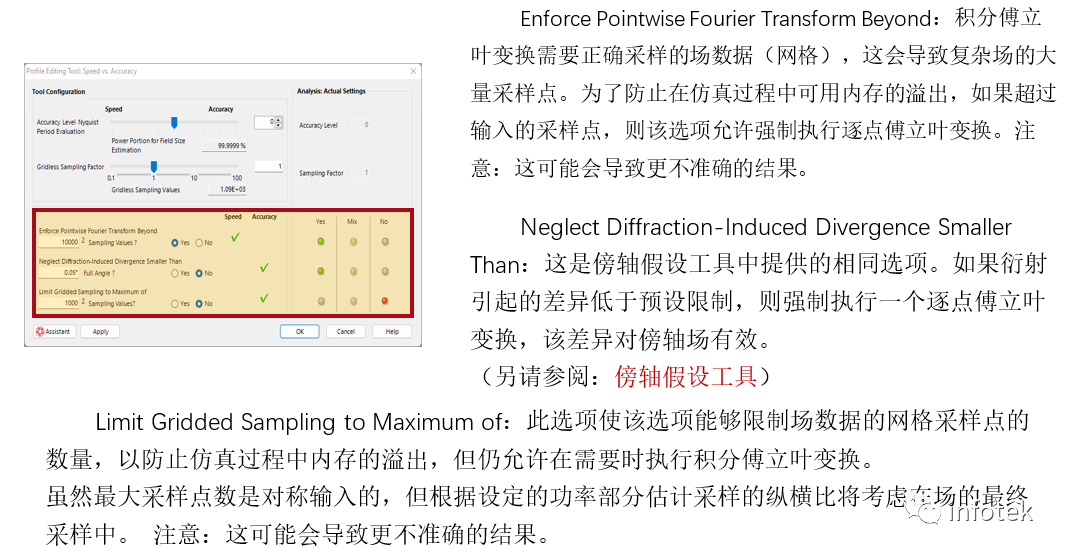

其他全局采樣選項（用于網格化數據）
VirtualLab配置文件編輯工具：速度與精度的圖8
文件信息
VirtualLab配置文件編輯工具：速度與精度的圖9
