利用光線追跡分析高數值孔徑透鏡系統

示例.0082(1.0)



關鍵詞:光線追跡,高數值孔徑,點列圖,光斑尺寸


1. 描述

該案例中闡述了如何利用VirtualLab對一個具有高數值孔徑的透鏡系統進行分析。

我們將對焦面前和焦面上對三維光線結構和二維點列圖進行討論。

此外,VirtualLab可用于測量焦平面上的光斑尺寸。


2. 系統

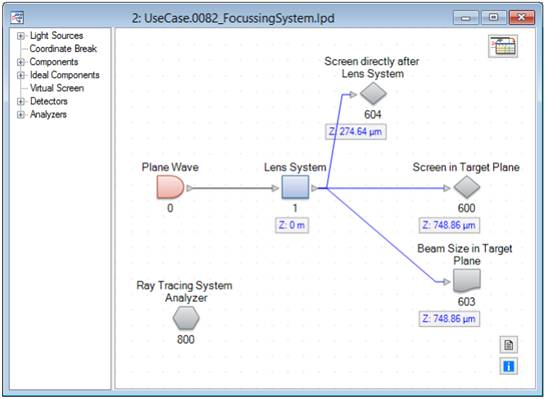

利用光線追跡分析高數值孔徑透鏡系統的圖1

文件名:UseCase.0082_FocussingSystem.lpd



3. 透鏡系統組件編輯

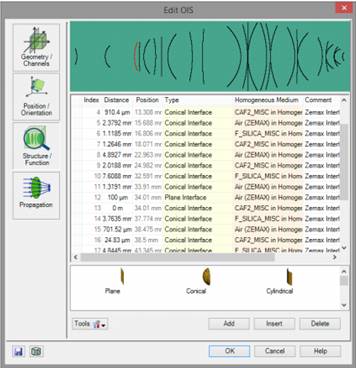

利用光線追跡分析高數值孔徑透鏡系統的圖2

■ 在光路視圖中雙擊透鏡系統元件,可以顯示元件編輯窗口。

■ 透鏡系統是由序列光學表面(OIS)定義的。

■ 每一個可選項都有獨立的參數,并可以設定。

■ 包括序列光學表面和光學介質。





4. 光線追跡系統分析器-選項

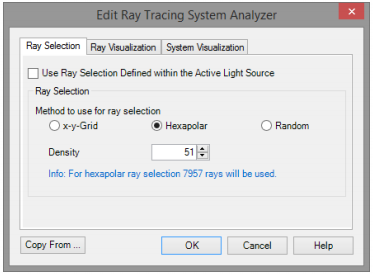

利用光線追跡分析高數值孔徑透鏡系統的圖3

■ 分析器允許用戶指定使用光源的光線選項。

■ 可以選擇選取光線的方法:

在x-y-網格

六邊形

自由選取

■ 每一個可選項都有獨立的參數,并可以設定。



5. 系統的3維視圖

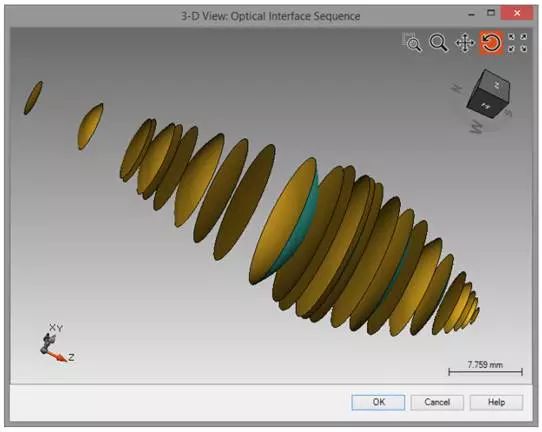

利用光線追跡分析高數值孔徑透鏡系統的圖4


6. 其他系統參數

■ 系統由單色平面波照明

■ 照明波長266.08nm

■ 后端的探測器用來分析透鏡系統的性能:

一個虛擬屏直接放在透鏡系統后面。

一個虛擬屏位于焦平面

光束尺寸探測器置于焦平面

■ 焦平面位于透鏡系統后端748.86um處。









7. 光線追跡系統分析器的結果

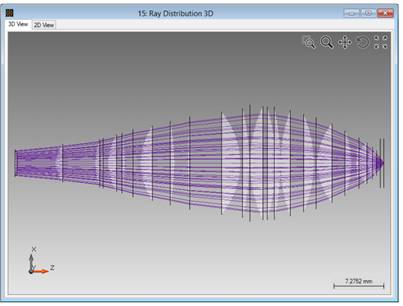

利用光線追跡分析高數值孔徑透鏡系統的圖5

光線經過整個光學系統的三維視圖

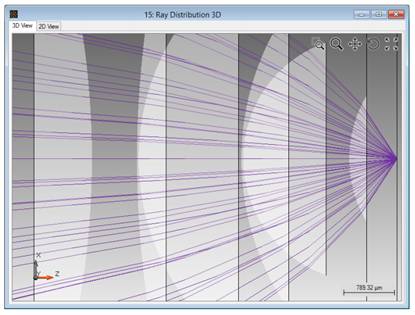

利用光線追跡分析高數值孔徑透鏡系統的圖6

光線經過整個光學系統的三維視圖(局部放大)













8. 透鏡系統后虛擬屏的結果

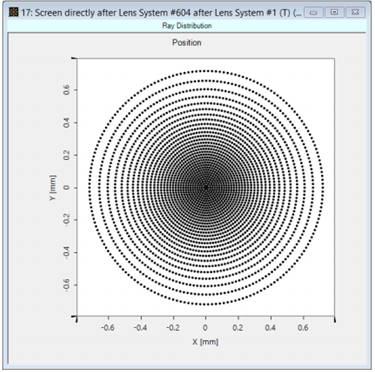

利用光線追跡分析高數值孔徑透鏡系統的圖7

■ VirtualLab可用于計算點列圖。

■ 左側圖片顯示了直接位于透鏡后的虛擬屏所獲得的點列圖。

■ 默認情況下光線顯示的顏色比此波長的顏色。本案例中我們使用的是非可見光。

■ 你可以通過下面的操作將背景顏色該為白色利用光線追跡分析高數值孔徑透鏡系統的圖8



9. 焦平面上的結果

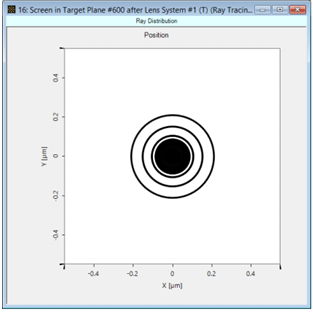

利用光線追跡分析高數值孔徑透鏡系統的圖9


■ 在左側圖片中可以看到焦平面上計算出的點列圖。

■ 在探測器結果(Detector Result) 標簽下,給出了光束尺寸。

■ 焦平面上的光斑尺寸為183mm

■ 此外,背景顏色也可以預先設置。

■ 該測量采用均方根(RMS)計算法。



10. 總結

VirtualLab Fusion 可利用新的光線追跡引擎對復雜光學系統進行分析。

利用三維光線追跡我們可以對系統進行分析,并對位置等信息進行概覽。

此外,系統可以直接利用光線追跡引擎進行分析。

可用于評價點列圖,也可以附加其他探測器(如光斑尺寸探測器)。
