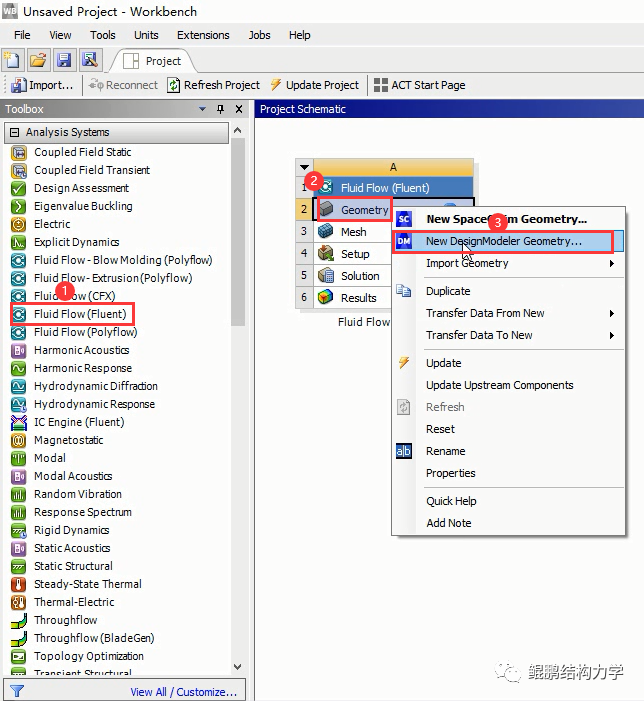

1、建模，選擇DM。

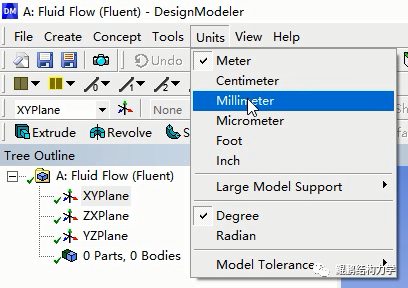

2、調整單位為毫米。

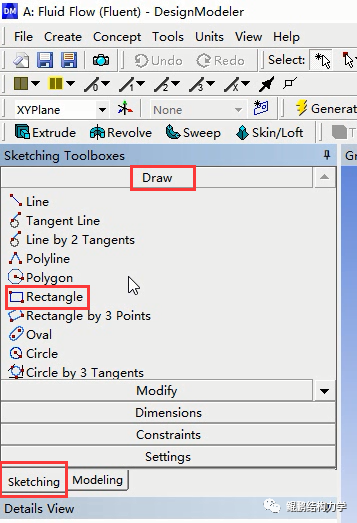

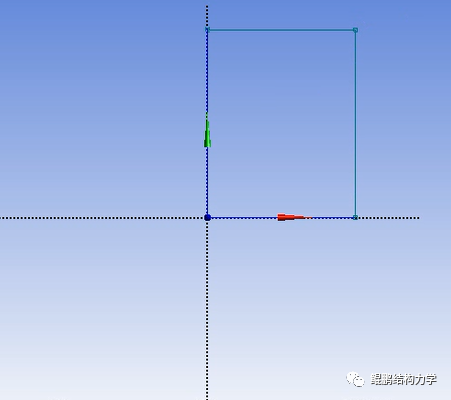

3、選擇繪圖，選擇矩形繪制。

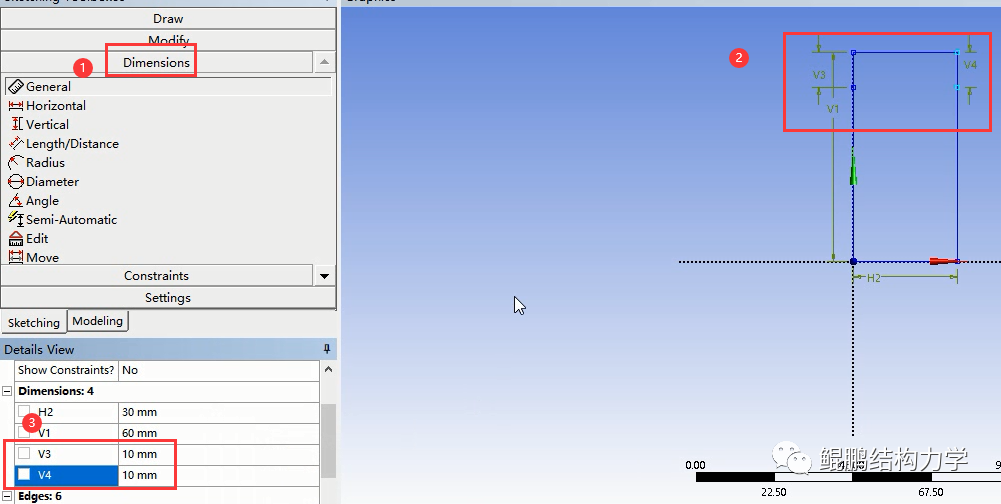

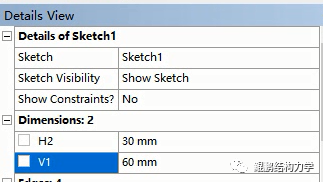

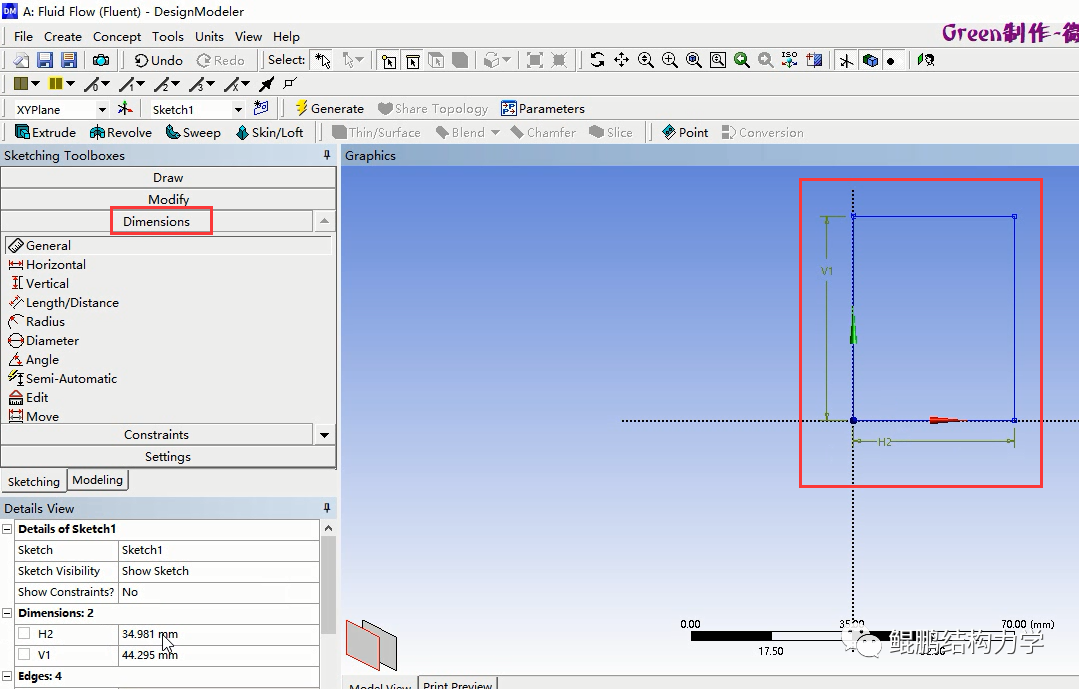

4、繪制完成后，對矩形進行標注長度，以更改我們所需要的數據，選擇Dimensions，對長寬進行標注。（H=30mm，V=60mm）

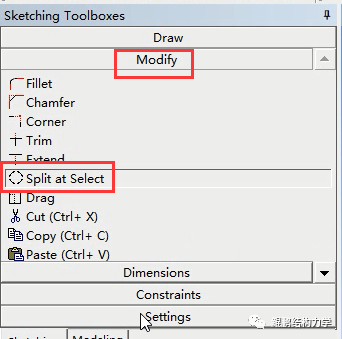

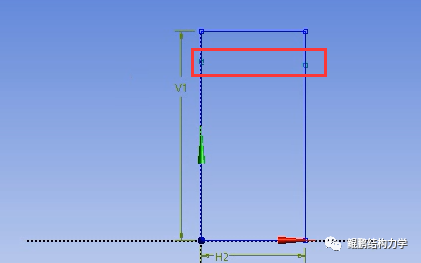

5、選擇修改（Modify），對兩條線進行分割。

6、更改兩條短線的值（V1=V2=10mm）。

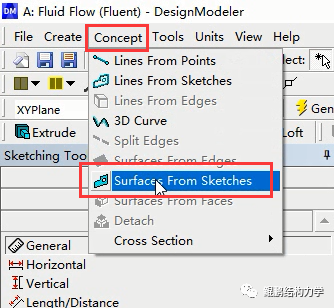

7、使草圖生成面。

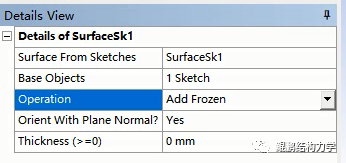

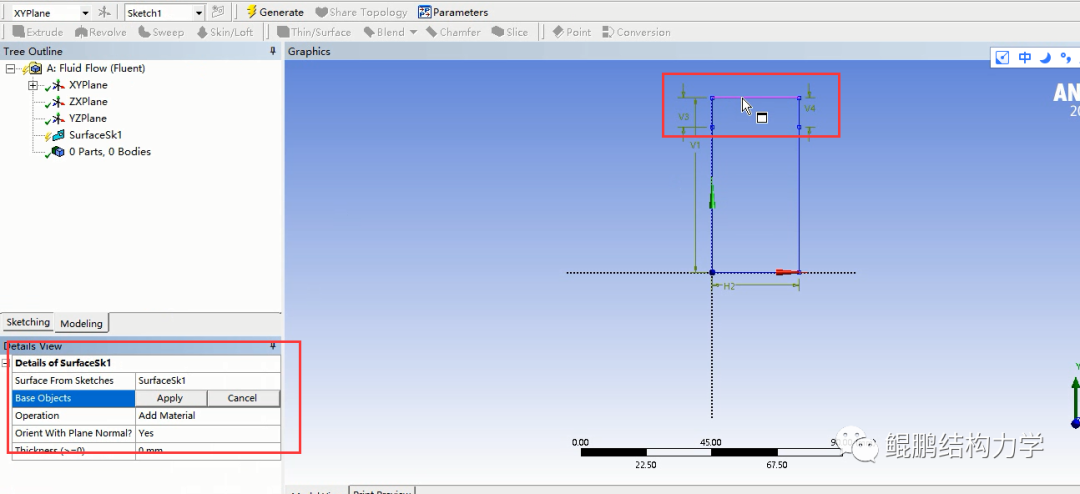

8、選擇草圖的其中一條線，點擊APPLY，其他值按照圖例設置。

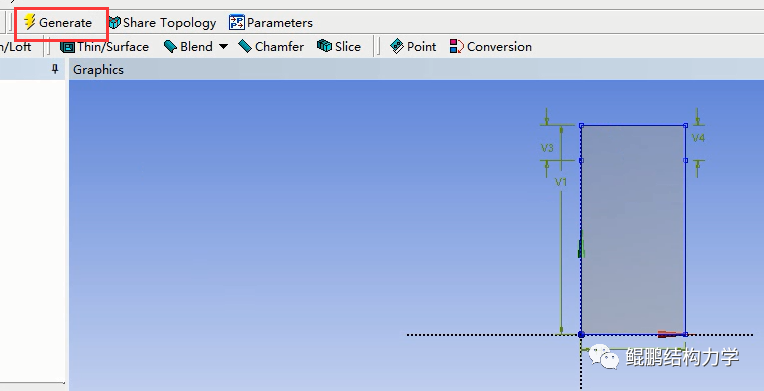

9、點擊generate生成面。

10、關閉DM，進行網格劃分。

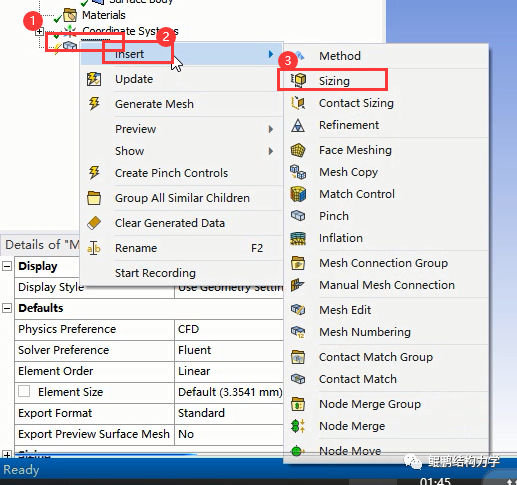

11、右鍵點擊Mesh，選擇insert中的sizing。

12、由于模型是2維的，故要選擇定義線。

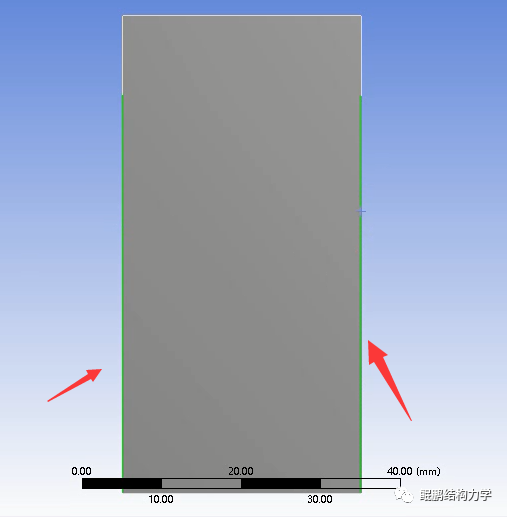

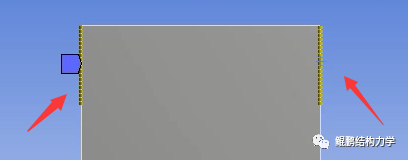

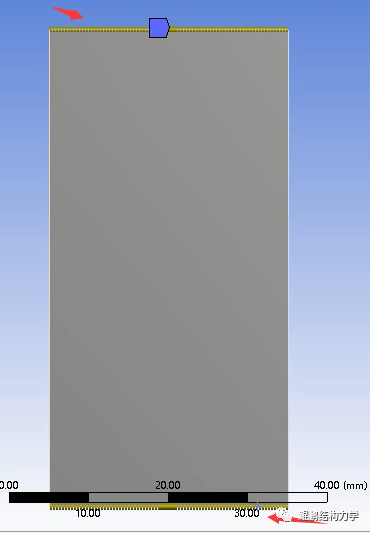

13、按住control對兩條邊進行選擇。

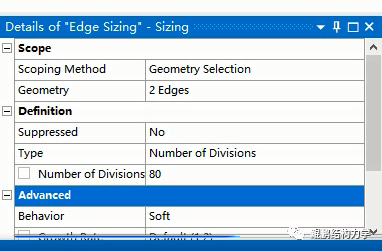

14、選擇完兩邊后，按照下圖進行更改。

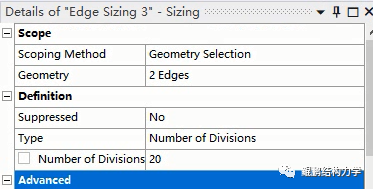

15、重復右鍵點擊Mesh，選擇insert中的sizing。（直至所有邊選擇完）數據分別如下圖。

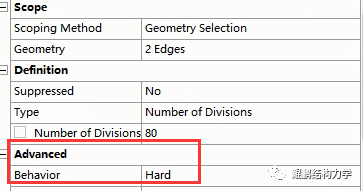

16、將定義的edge，由soft改為hard。

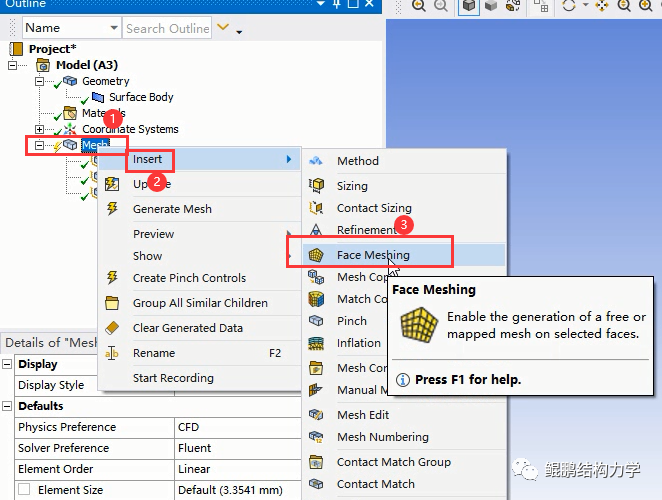

17、右鍵點擊Mesh，選擇insert中的face meshing。

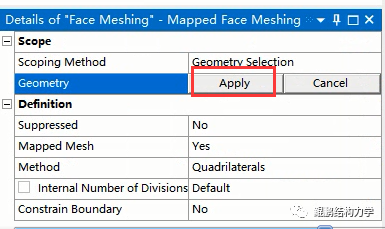

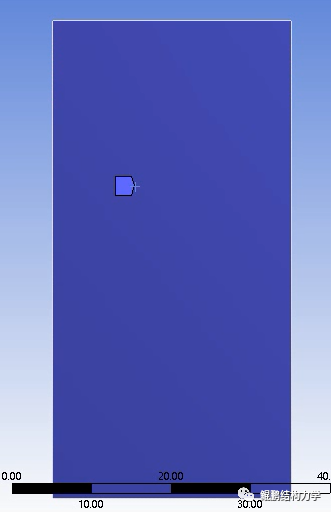

18、單擊面，選擇apply

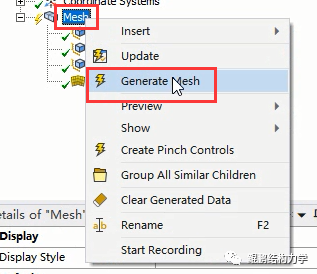

19、右鍵點擊Mesh，選擇生成網格。

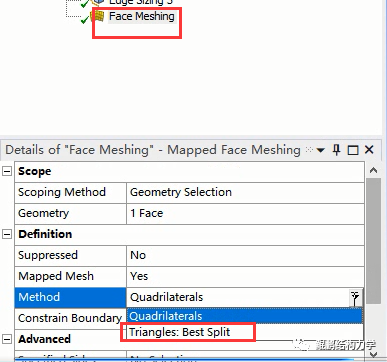

20、點擊face meshing，按圖示選擇。

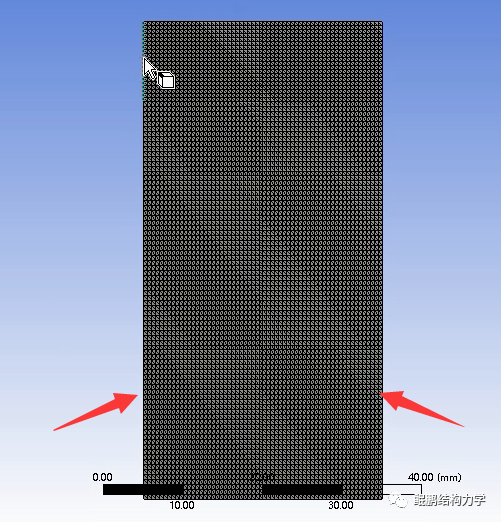

21、右鍵點擊Mesh，選擇生成網格。

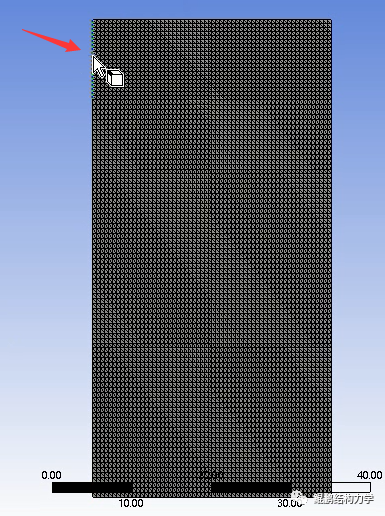

22、定義inlet、outlet、wall。因為是2維的，所以要選擇線。

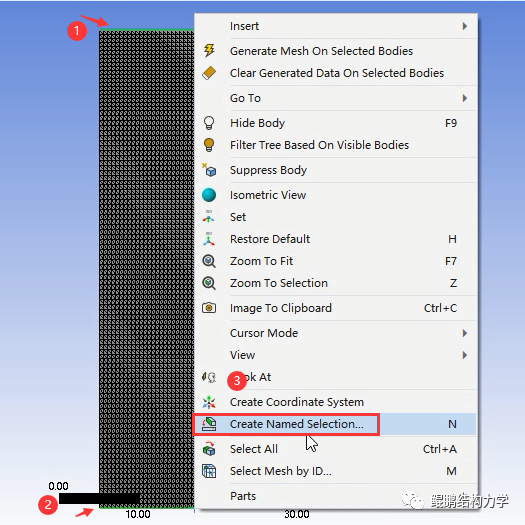

23、按住control，單擊上壁面和下壁面，右鍵選擇創建名字（topbottom-wall）

24、與23步相同，對左右壁面進行創建名字（leftright-wall）

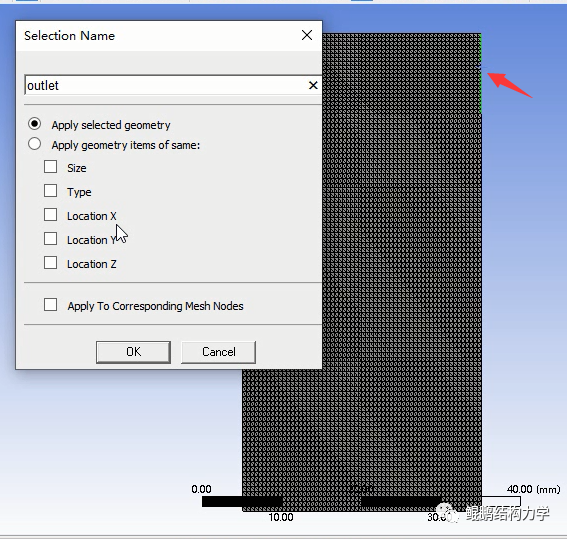

26、定義入口inlet、出口outlet。

27、定義完畢，更新網格。

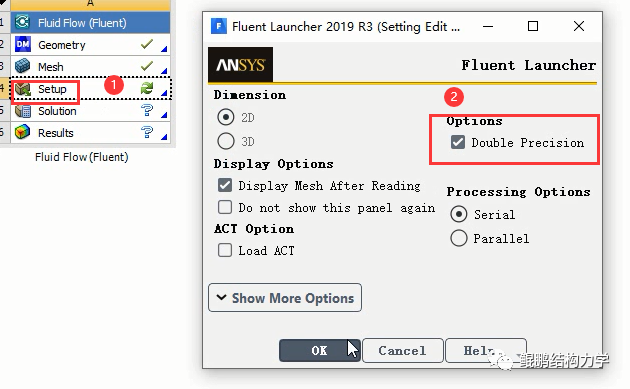

28、退出mesh，選擇setup。

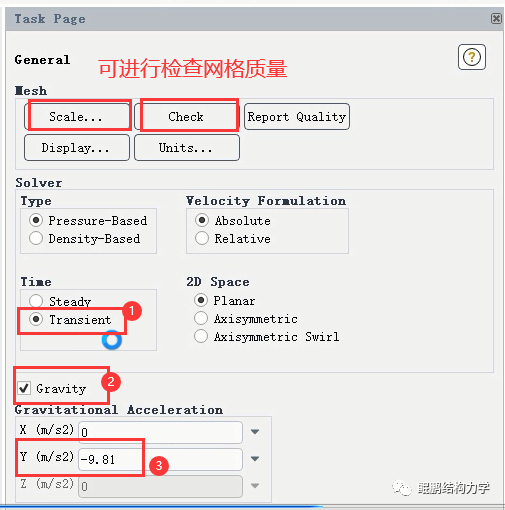

29、定義為瞬態模型，重力加速度為9.81。

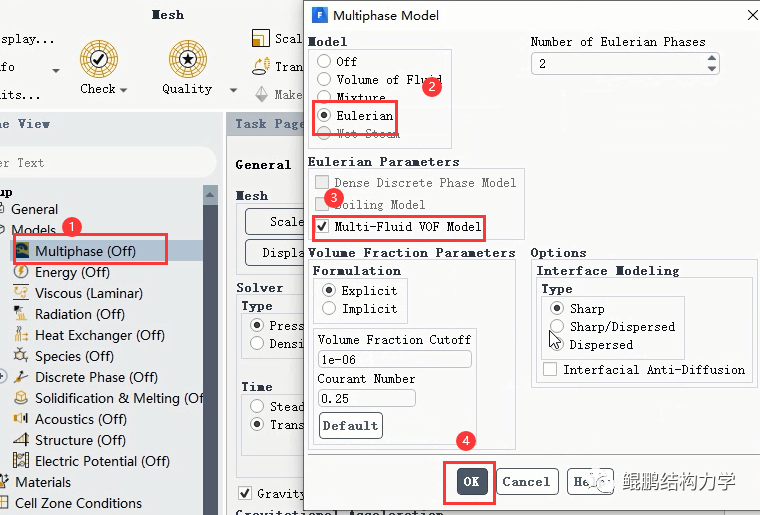

30、按圖示方式選擇。

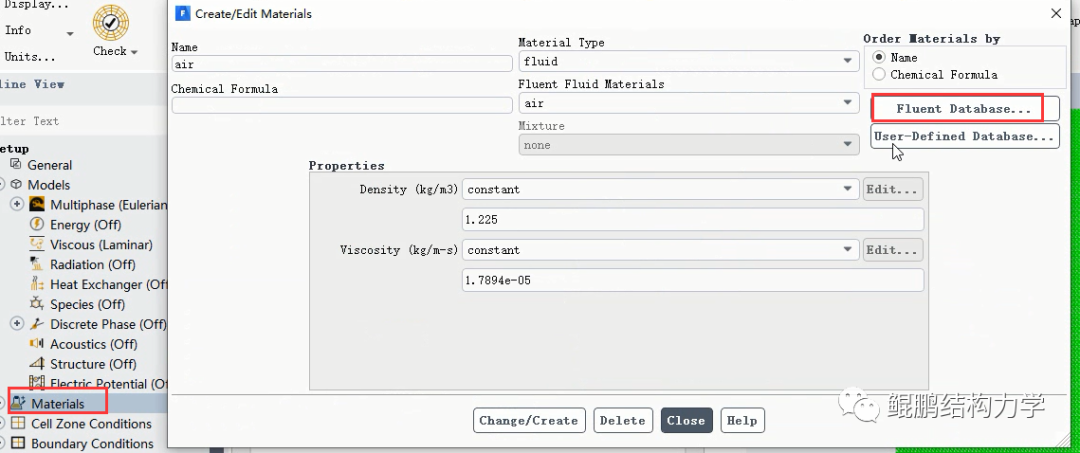

31、雙擊materials，按圖示選擇。

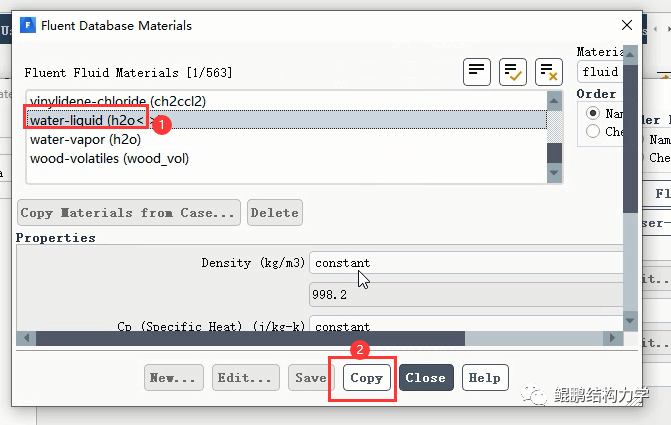

32、選擇water，點擊copy。

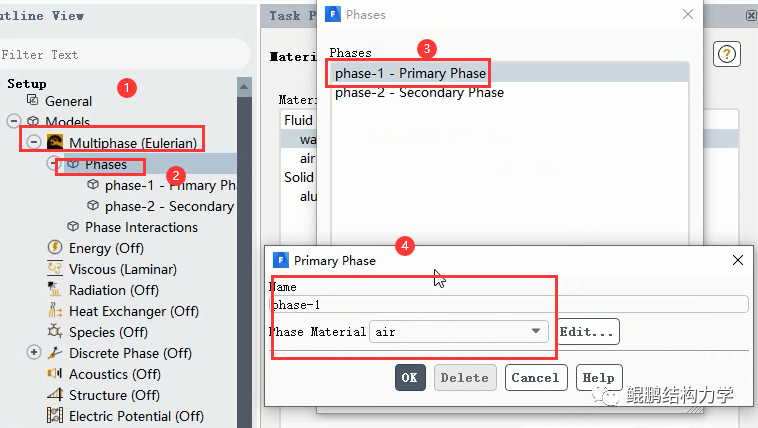

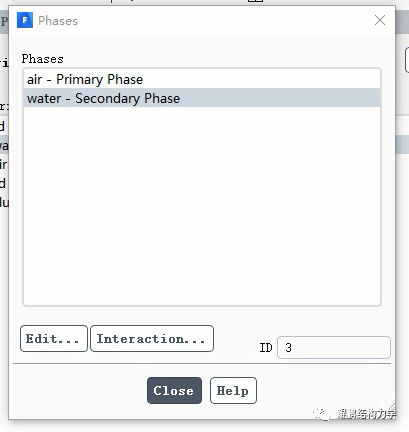

33、將空氣定義為主相，water為次相。

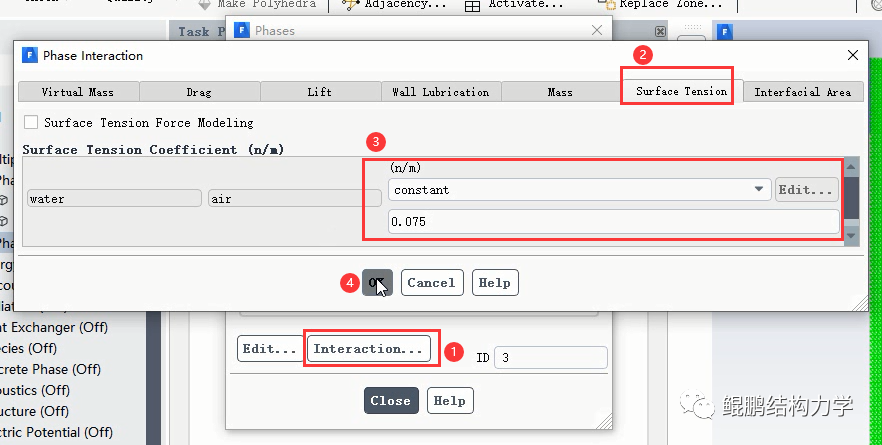

34、點擊interaction，對water的表面張力進行定義。

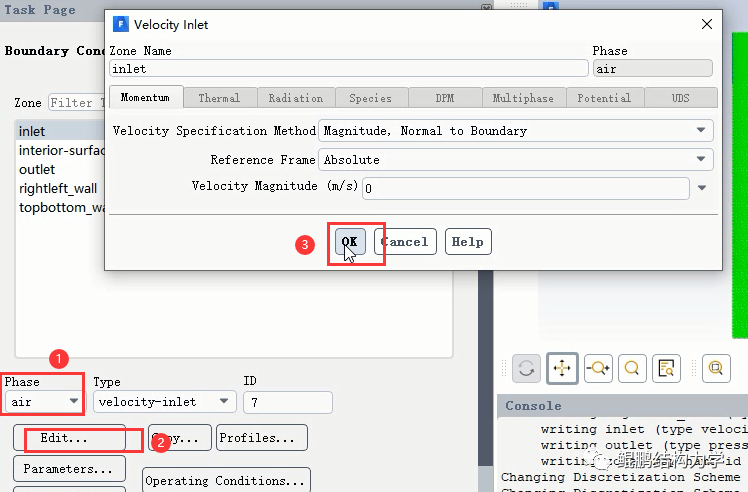

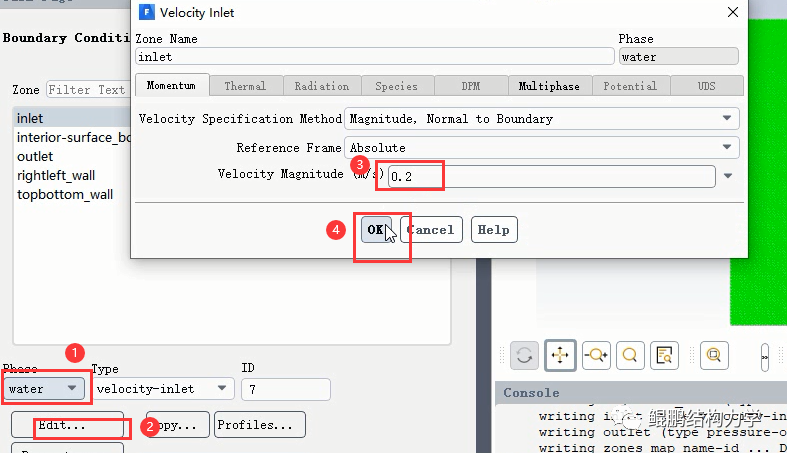

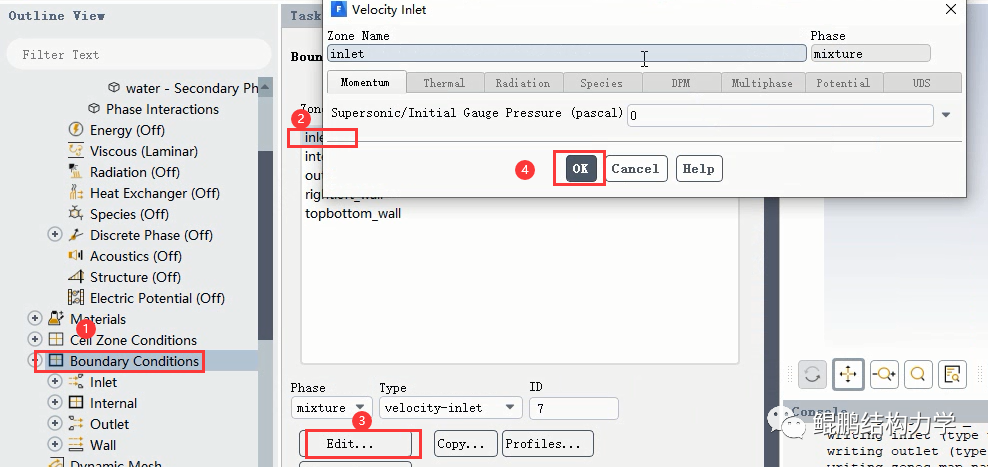

35、定義邊界，雙擊邊界，選擇inlet，按圖示依次選擇。

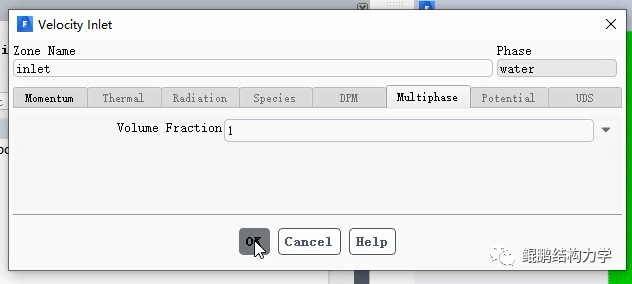

對water的體積分數輸入1。

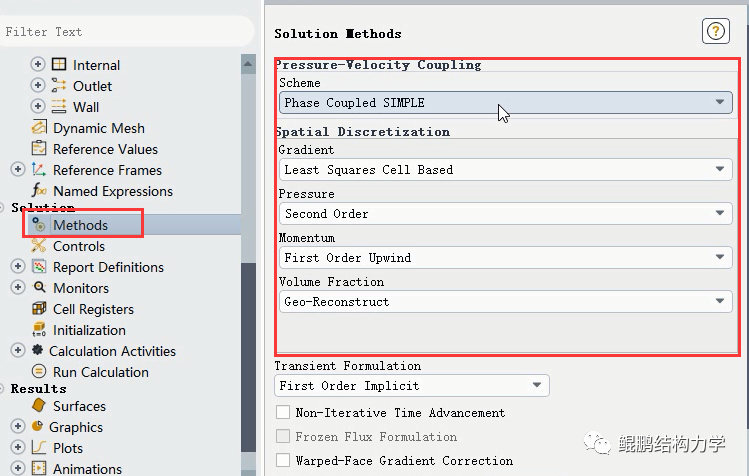

36、設置求解方法，按圖示輸入。

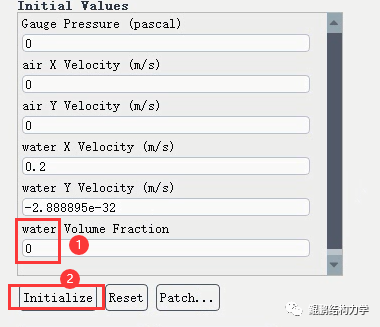

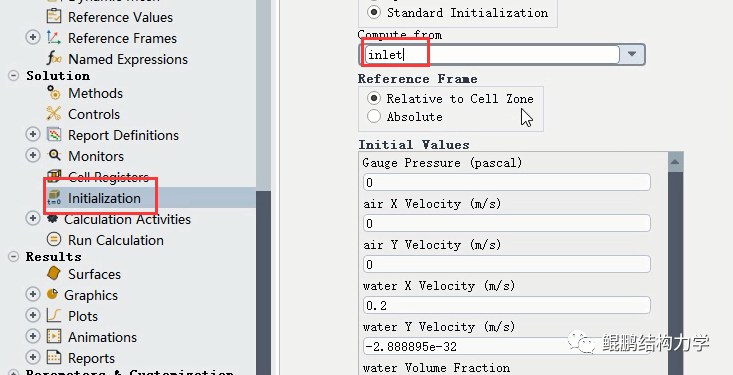

37、初始化，按圖示輸入。

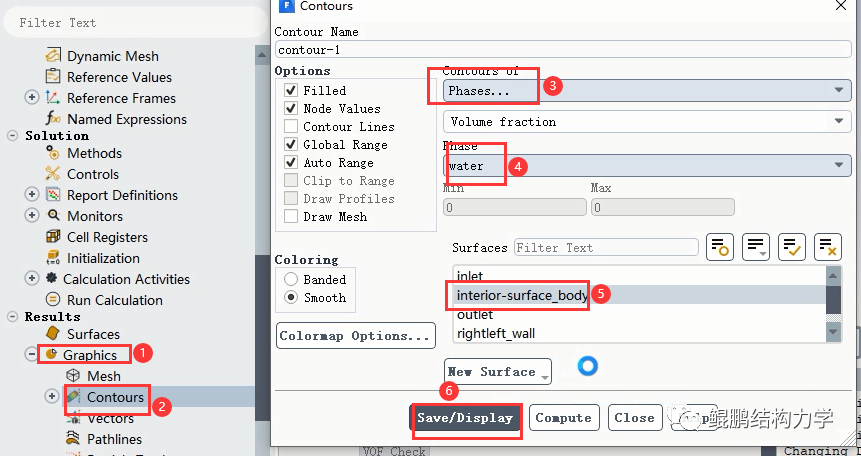

38、設置云圖，按圖示選擇。

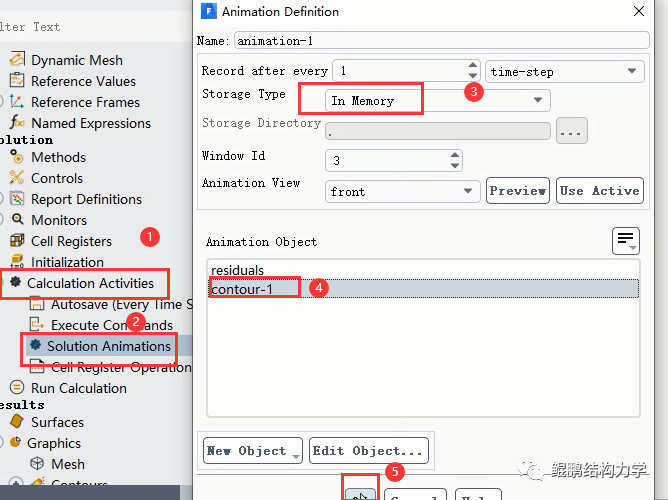

39、設置動畫，按圖示選擇。

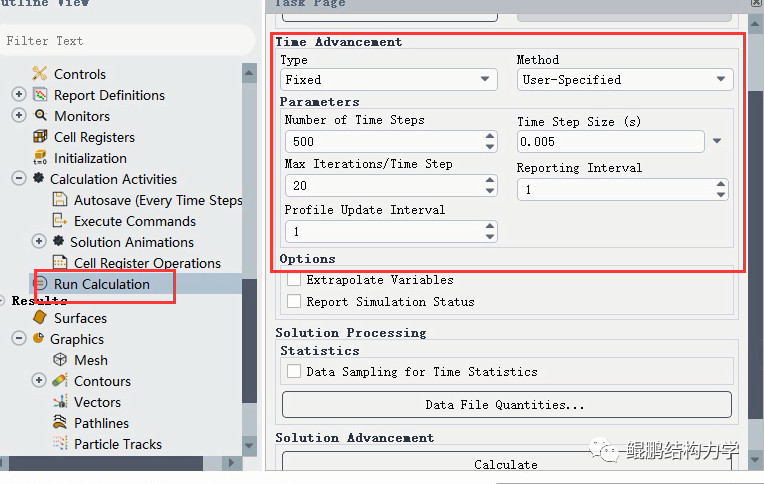

40、運行計算，按圖示選擇。

41、結果展示，只計算了1/4。
