本文原載于Ansys Advantage：《Axiom Space Is Using Ansys Simulations To Build The First Commercial Space Station》

歷經數百位宇航員造訪的國際空間站(ISS)投入使用已有20年了，然而當前的預算只能保障它運行到2024年底。隨著美國宇航局(NASA)敞開市場大門，讓SpaceX和藍色起源(Blue Origin)等商業機構開發輸送人員和載荷入軌的新一代火箭推進器，由商業機構來負責空間站的時機已趨成熟。

Axiom Space成立于2016年，創始人之一Michael Suffredini于2005-2015年擔任NASA的國際空間站項目經理；另一位創始人Kam Ghaffarian博士是NASA第二大工程服務承包商Stinger Ghaffarian Technologies的創始人。2020年初，Axiom Space贏得NASA首個建造商業空間站的合同，新空間站最初將對接國際空間站前部的節點艙，太空艙Axiom Hub One將在三年內與國際空間站對接。他們?cè)诠倬W(wǎng)上展示了一個發射倒計時。

Axiom空間站內部渲染圖

Ansys在發射倒計時期間傾力相助。Axiom Ansys初創企業計劃為工程師提供了Ansys Mechanical和Ansys Fluent軟件，助力Axiom應對最為艱巨的結構與流體流挑戰。

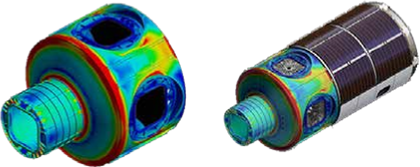

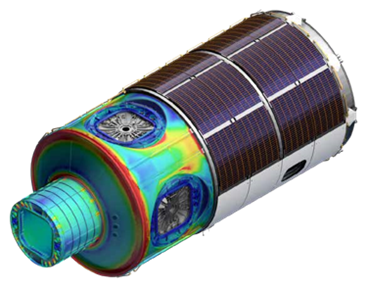

Ansys應力分析結果助力首個Axiom模塊(AXH1)完成設計

Axiom首席技術官M(fèi)att Ondler表示：“作為初創企業，需要時刻尋求降低成本的機會，因?yàn)槠髽I(yè)創立最初幾年資金總是不足。Ansys初創企業計劃顯然是我們的好幫手。”

Axiom工程師采用以氧和甲烷為燃料的創新型推進器，為Axiom Hub One與國際空間站交會對接提供動力。Axiom Hub One將先搭乘SpaceX或藍色起源的運載火箭進入太空，成功進入軌道后，利用這款新型推進器機動飛行到國際空間站。

氧-甲烷推進器解決了兩大難題：它取代了航天器機動飛行長期依賴的劇毒一甲肼燃料，而且還可在整個飛行任務期間，通過一種神奇的方法自己合成甲烷燃料。

Ondler表示：“我們可以利用宇航員呼出的氣體制造火箭燃料。”該方法基于Sabatier反應原理。通過鎳催化劑使氫與宇航員呼出的二氧化碳發生反應，產生甲烷和水。這一方法已在國際空間站上經過實驗證明有效。

Ondler指出：“研究發現，大約6名宇航員的呼吸產物就能滿足我們推進劑所需的甲烷，這項技術有長期的應用價值。”火星上的環境富含二氧化碳，因此我們可以合成從火星返航的火箭燃料，而不必在前往火星時攜帶大量燃料。”

但是，從未有人乘坐過靠氧-甲烷推進的航天器，所以Axiom使用Ansys Fluent來支持團隊的設計工作。推進器面臨的一大難題在于，如何實現效率最大化，這個指標用所謂的“比沖”變量來衡量。它實際上是總推力（平均推力乘以總?cè)紵掷m(xù)時間）除以所消耗的推進劑的總重。比沖量越高，完成特定速度變化所耗用的燃料就越少。

實現最高比沖量的步驟之一，是盡量充分地混合甲烷分子與氧分子。Ondler認為，旋動和混合這兩種分子的噴嘴固定板是藝術與科學的結合體。他指出：“我們通過運行Ansys Fluent獲得了仿真結果。我們構建解決方案、測試解決方案，觀察它的效果，然后多次迭代仿真與測試。推進器比沖的最大化能為整個系統帶來各種優勢。比沖效率越高，燃料箱越小。燃料箱越小，空間站可用空間就越大。依次類推，對空間站的各方面都有益處。”

Axiom Hub在未來將對接國際空間站和Axiom后續建造的商業空間站，它構成了宇航員的生活與科研的空間。Axiom Hub長60英尺、直徑15英尺，重量接近6萬磅。

Ondler表示：“這些太空艙是大型硬件構件。當內部充壓且外部處于真空狀態時，它們會出現延展、膨脹、彎折等現象。我們使用Ansys Mechanical幫助理解一切相關特征：比如它是如何彎折、應力點在什么位置，我們應改進哪一處的設計等。”

結構載荷將根據太空艙是否處于地面上、被運輸?shù)桨l(fā)射架、或是承受發射時的強力而發生變化。熱載荷也會在太空中引起嚴重的結構問題，因?yàn)榕擉w向陽側的溫度會比背陰側的溫度高數百度。如果設計不當，產生的熱脹冷縮足以引起太空艙結構解體或出現屈曲現象。Ansys Mechanical可以幫助我們避免這種狀況。

Ondler表示：“我們使用Ansys Mechanical和Fluent的體驗非常棒，軟件界面易于學習且易于使用。Ansys初創企業計劃為我們提供了迫切需要的仿真工具。”

Axiom Space當前的短期目標在于設計、制造并發射這些太空艙與國際空間站對接。未來的某個時機，其終將與國際空間站分離，成為自主獨立的空間站，這是首個完全商業化的空間站。分離之后，Axiom將繼續增加太空艙，其中一部分太空艙專為特定的太空制造或科研客戶設計。雖然可能有人質疑是否有必要運行新空間站，以至功能各異的多個空間站，但Ondler堅信，無論是在當前還是在遙遠的未來，都將需要多個空間站。

他認為：“我們的空間站立竿見影的用途，是在微重力環境下進行實驗，并制造在地表不能制造的產品。”他提到了一些已在國際空間站上探索過，且有實際價值的解決方案：

• 將現有光纖技術傳輸長度提高100-1000倍的光纜

• 在微重力下，有可能生物打印出完美視網膜和角膜植入物，然而，由于地表受制于重力的作用，此類應用在打印中會發生變形

• 在地表重力環境下，某些金屬合金呈現類似油和水這樣的分離態，但在微重力環境下卻有可能形成渾然一體狀，提供截然不同的金屬特征和功能

• 完美的蛋白質晶體有助于提高藥物研究的速度與效率

Ondler總結道：“屆時，將形成對空間站長期的更強烈、更不可或缺的需求，推動人類走出地球搖籃。也許是未來100年，甚至是1000年以后。但從物種生息存續的意義上看，我們需要放眼更廣闊的宇宙。”

新型空間站的構建，將為我們?cè)谇巴浅酱蠛５牡缆飞系於ɑA(chǔ)，而Ansys仿真解決方案將貫徹始終，一路幫助工程師解決最棘手的難題。
