在 COMSOL Multiphysics 中可以使用 AC/DC 模塊中的非線性磁性材料數據庫中的非線性磁飽和曲線進行頻域仿真。您也可以使用有效非線性磁曲線計算器仿真 App 將關聯的 B-H 或 H-B 曲線（以前僅支持穩態和瞬態研究）轉換為有效的 B-H 或 H-B 曲線。這篇文章我們將討論如何在頻域仿真中使用這個仿真 App。

頻域中的非線性磁性材料

一個常見的建模假設是在本構關系中指定線性磁導率。假設材料對在初始建模階段施加的場具有線性響應，通常是一種很好的做法。在 COMSOL Multiphysics 中，只需要在磁場接口的本構方程中應用一個磁導率常數值就可以實現這一點。

然而，許多鐵磁材料表現出非線性關系，它們的磁化強度，即使是很小的變化，也非線性地取決于磁場。這些材料還表現出滯回特性，也就是外加磁場對磁化的依賴性。模擬滯回特性對計算要求很高，比較困難。就像之前的文章中所描述的，COMSOL Multiphysics 中提供的非線性磁性材料不包括完整的磁滯回線，而是在第一象限中納入磁飽和效應的平均 B-H 曲線。

這些磁化曲線也稱為直流 或常規磁化 曲線，它是通過在磁滯回路的尖端繪制 B 和 H 最大值的軌跡獲得的。這些磁飽和曲線可以直接用于穩態和瞬態研究，但不能用于頻域研究。為了在頻域中求解，您需要一條“平均循環的”B-H/H-B 曲線，該曲線在特征頻率處近似于非線性材料。

有效非線性磁曲線計算器仿真 App 可生成用于頻域（時諧）仿真的有效 B-H/H-B 曲線。這些有效的 B-H/H-B 曲線可以直接在 COMSOL Multiphysics AC/DC 模塊的磁性接口中使用，該模塊內置了對這些材料進行建模的功能。

注意：在 COMSOL Multiphysics 中，可以通過添加額外的偏微分方程 （PDE） 來描述材料模型以建立完整的磁滯回線;例如，時域中的 Jiles-Atherton 模型。COMSOL 案例下載頁面提供了一個演示 Jiles-Atherton 矢量滯回建模的 3D 時域模型。此外，COMSOL Multiphysics 中的 AC/DC 磁接口支持外部 C 代碼中定義的材料模型，這支持仿真App創建者允許用戶定義子例程來描述材料模型;例如，通過建立完整的磁滯回線并在完整 3D 幾何結構的磁性仿真中使用這些材料模型。您可以在調用由外部函數定義 HB/BH 曲線的材料教程模型中查看演示 C 代碼材料模型的示例。

理解有效非線性磁性曲線計算器仿真 App

AC/DC 模塊中的磁性接口支持有效的 H-B/B-H 曲線材料模型，該模型可以在頻域仿真中近似計算非線性磁性材料的特性，而不需要對完整的瞬態仿真進行計算，從而減少了額外的計算成本。為了能夠使用這種新的有效 H-B/B-H 曲線材料模型，我們需要一個定義為插值函數的有效 Heff(B) 或 Beff(H) 關系。

這個實用的 App 工具可用于從材料的 H(B) 或 B(H) 關系開始計算插值數據。H(B) 或 B(H) 關系的插值數據可以從文本文件導入或輸入到表格中。這個仿真 App 可以使用兩種不同的能量方法：簡單能量法 和平均能量法，計算 Heff(B) 或 Beff(H) 關系的插值數據。使用 AC/DC 模塊時，有效 H-B/B-H 曲線的輸出結果圖可以被導出為文本文件或材料庫文件，這些文件可以導入到 COMSOL Multiphysics 中，用于磁性材料的頻域仿真。

用戶界面

用戶界面由四個不同的部分組成：功能區、材料信息（輸入和結果）、曲線圖和曲線分析，如下圖所示。磁通密度(B)和磁化場(H)的材料數據可以直接在表格中輸入，也可以使用菜單上的導入曲線數據按鈕從文本文件中導入。

有效非線性磁曲線計算器仿真 App 的用戶界面。

功能區部分包含用于不同操作的六個按鈕。單擊使用默認曲線數據按鈕來使用應用程序中已經加載的默認輸入 B-H 曲線。如果要使用自己的曲線，請單擊導入曲線數據按鈕來打開導入曲線對話框（如下圖所示），然后導入 用于 B-H 或 H-B 曲線的包含插值數據的文本文件。在導入曲線對話框中，通過單擊瀏覽按鈕指定要導入的文件。

導入的文本文件必須包含由空格字符或逗號分隔的值對，每行一對。從導入曲線作為組合框中選擇B-H 曲線 或H-B 曲線。對于 B-H 曲線，第一列表示 H 值，第二列表示 B 值，反之亦然。默認數據表將替換為導入的數據，如果需要，可以在表中對它進行編輯。可以使用表格下方的按鈕添加或刪除行。

功能區部分中的導入曲線數據按鈕對話框。

在曲線分析部分中，每次修改或從文件導入數據時，都會自動分析曲線數據。曲線分析包括三個條件，導入的數據必須滿足這些條件：曲線必須包含值(0，0)；曲線必須是嚴格單調的;曲線必須是非負的。如果不滿足這些條件中的任何一個，請修改表中的值來糾正這個問題。零場處的線性化滲透率(H = 0 處的曲線斜率)也會被計算并顯示。

修改或?qū)霐?shù)據后，單擊功能區中的計算按鈕，使用簡單能量和平均能量方法計算有效曲線。簡單能量和平均能量方法的有效 B 場的計算值顯示在表的最后兩列。這兩種方法的原始 B-H 和 H-B 曲線以及 Heff(B) 和 Beff(H) 曲線的繪圖都會顯示在圖形窗口中，如下圖所示。

仿真 App 的用戶界面，顯示計算的數據和磁曲線圖。

為有效 H-B/B-H 曲線計算的插值數據可以被導出，進一步用于其他 COMSOL Multiphysics 應用。單擊功能區中的導出數據按鈕來打開導出材料數據 對話框。您可以將數據導出為文本文件，也可以通過在導出選項中選擇相應的選項導出到材料庫。

在文本文件導出選項中，可以選擇任何一種平均方法和曲線類型。這個導出的文本文件在每行中包含一對值。例如，可以將這個文本文件導入到 COMSOL Multiphysics 應用程序的插值函數節點中，并用來定義頻域磁仿真的有效 H-B/B-H 曲線。

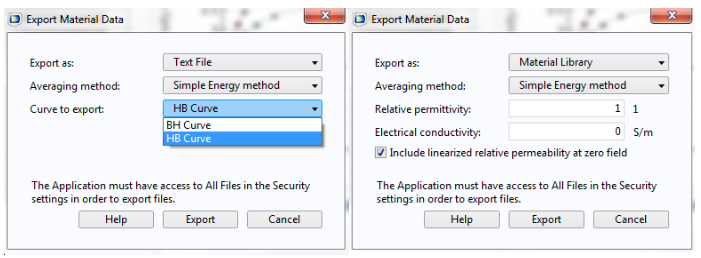

導出材料數據對話框，說明了文本文件（左）和材料庫（右）數據導出選項。

您還可以使用導出為組合框中的材料庫導出選項將曲線數據導出作 為 COMSOL Multiphysics 材料庫中的文件（請見上圖右側）。這個導出的材料庫文件中的材料包含基于所選的平均方法（簡單能量或平均能量）的 H-B 曲線、B-H 曲線、有效 H-B 曲線和有效 B-H 曲線。還可以通過選中在零場時包含線性化相對磁導率復選框來包括線性化相對磁導率。導出的材料庫文件可以被添加到材料庫中，如下圖所示。

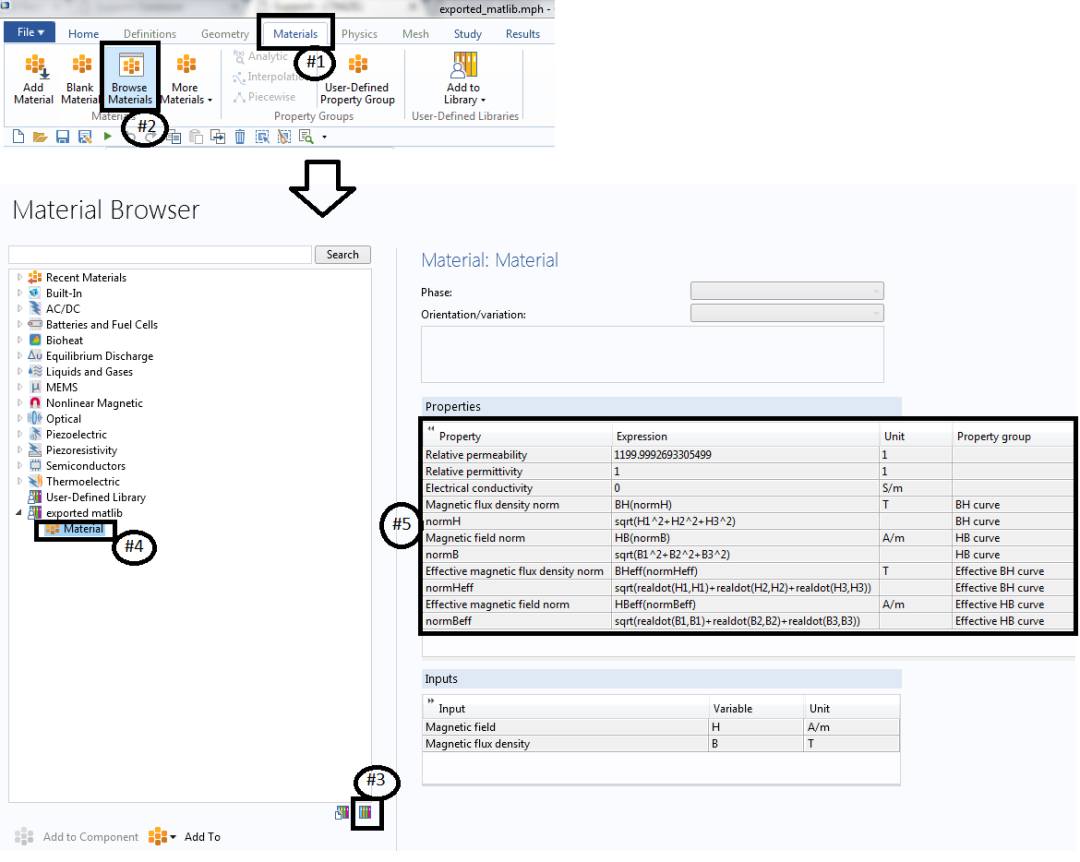

材料瀏覽器窗口，顯示將導出的材料庫文件添加到材料庫的步驟。

注：現在，您可以使用 COMSOL Multiphysics 材料庫中非線性磁性文件夾下的任何材料進行頻域仿真，方法是首先使用這個實用的仿真App將可用的 H-B/B-H 曲線轉換為有效的 H-B/B-H 曲線。只需在 COMSOL Multiphysics 模型中添加材料，將 B-H 曲線或 H-B 曲線數據導出為文本文件，然后將文本文件導入有效非線性磁曲線計算器仿真App，評估并導出有效 H-B/B-H 曲線，最后將有效 H-B/B-H 曲線導入到同一個 COMSOL Multiphysics 模型中，用于頻域仿真。AC/DC 文件夾下的軟鐵（有損耗）和軟鐵（無損耗）材料已經包括有效 H-B/B-H 曲線，可以直接用于頻域仿真。

嵌入模型

這個仿真 App 中的嵌入模型使用簡單能量和平均能量方法計算材料的有效非線性磁曲線。計算有效磁通密度強度的積分表達式如下。這個仿真 App 中可用的積分方法是基于 Gerhard Paoli，Oszkár Biró 和 Gerhard Buchgraber 論文中的方法選擇的：

其中，H 是時諧磁場的振幅，B(H) 是材料的非線性 B-H 關系，H(t) 是隨時間變化的振蕩磁場，T 是任意振蕩周期。

使用有效 H-B/B-H 曲線

為了在 COMSOL Multiphysics 中說明有效 H-B/B-H 曲線材料模型，讓我們來看一下由單臂上的多圈線圈激勵的方形閉合磁芯，如下右圖所示。在磁場 物理場接口中通過安培定律模擬磁芯，使用三種不同的材料類型：非線性 H-B 曲線、非線性有效 H-B 曲線和線性材料。

第一個非線性H-B曲線模型在時域中求解，而其他兩個材料模型在 1 kHz 頻域中求解。我們測量并比較了所有三種不同材料模型的磁芯內部一個角的磁通密度，請參看下圖右。正如預期的那樣，有效 H-B/B-H 曲線模型在時域中的結果更接近非線性 H-B/B-H 曲線模型。然而，與其他兩個模型不同，時域模型仍然表現出更高的諧波。與其他兩個模型相比，線性材料模型有很大不同。因此，對于許多高次諧波并不重要的應用，有效 H-B/B-H 曲線可能是合適的，因?yàn)樗鼈兊挠?jì)算成本較低。您可以在官網下載有效 H-B/B-H 曲線驗證模型案例查看。

磁芯的磁通密度模表面圖（左）。三種材料模型的磁芯內部點的磁通密度模的比較（右）。

結束語

在這篇文章中，我們討論了可用于模擬非線性磁性材料的各種材料模型。我們還詳細介紹了有效非線性磁曲線計算器仿真App，并解釋了如何利用這個 App 生成循環平均有效 H-B/B-H 曲線，用于磁性設備的頻域仿真。最后，我們使用三種不同類型的材料模型（B-H/H-B 曲線、有效 H-B/B-H 曲線和線性材料）演示了一個示例，并對結果進行了比較。
