MO.001（1.3）



作者：Michael Kuhn （LightTrans）

相關案例：23.01

相關教程：-

需求：VirtualLab Fusion-基本工具箱

許可證：CC-BY-SA 3.0

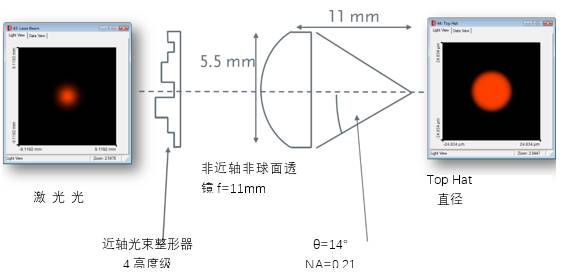

1.建模任務





? 偏振：x方向的線性偏振

? 激光直徑（1/e2）：3.26mm

? 波長：632.8nm

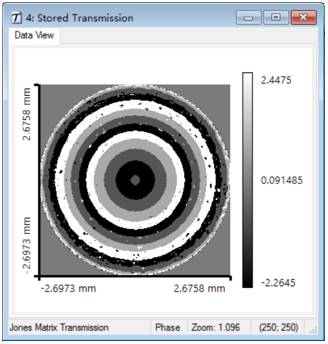

衍射光束整形器元件傳輸

像素大小：21.5×21.5um

像素：250×250

直徑：5.4×5.4mm

相位級次：4

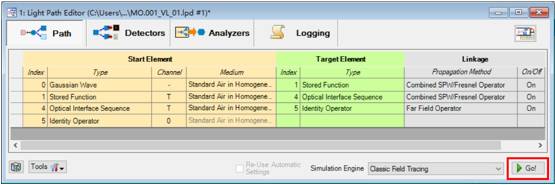

2.光路圖


開始光學系統仿真





3.系統仿真

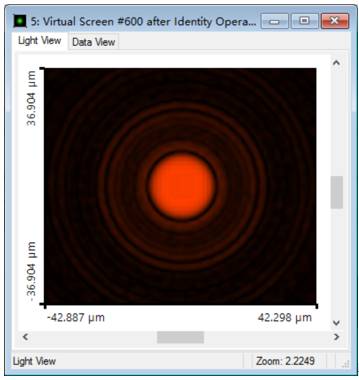

? 目標屏上的強度

? 效率：72%

? 均勻性誤差：3.7%



4.結論

? 可以仿真近軸和非近軸透鏡以及透鏡系統。

? 已存儲的傳輸函數允許將任意振幅和相位調節引入到光波。

? 允許仿真衍射光學元件產生的效應。
